气动快插式外螺纹直通气管接头设计

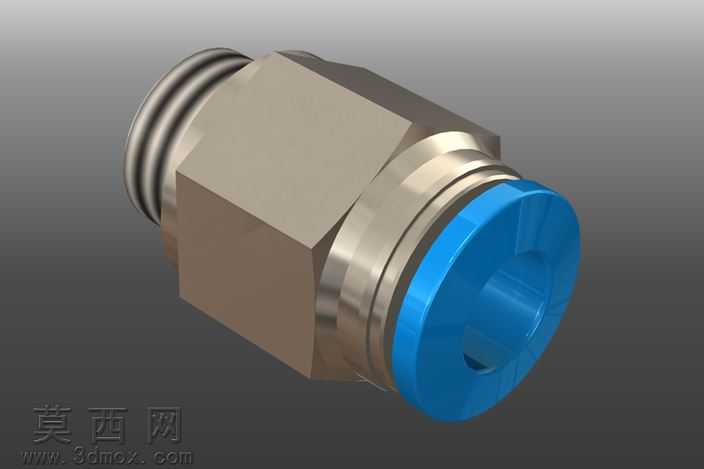

本作品为气动系统常用的快插式外螺纹直通接头，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成接头主体的外轮廓基体，精准还原G1/8外螺纹段的公称尺寸、螺距参数与六角拧动台的对边尺寸，确保接头可与标准气动内螺纹端口实现可靠旋合。建模过程中对快插端的内部结构做了精细化还原，包括内部的卡簧卡位、密封槽、导向锥面结构，保证快插端可适配6毫米外径的气动软管，插入后可实现自动锁止与密封，无需额外辅助工具即可完成管路连接。材质与渲染阶段，主体金属部分采用镀镍黄铜材质参数，调整金属粗糙度为低数值，添加细微的金属颗粒纹理与环境反射效果，还原五金气动接头的金属质感；端部的蓝色塑料压帽采用哑光硬质塑料材质，设置合适的漫反射与轻微高光参数，区分金属与塑料部件的视觉差异，渲染时采用工作室三点布光，突出接头的六角棱边、螺纹牙型与压帽的结构细节，清晰展示各部分的结构分界。结构设计上严格遵循气动快插接头的行业标准，外螺纹段预留了密封垫片的安装位，六角台的尺寸符合标准扳手的拧动空间要求，快插端的压帽做了防滑棱边处理，方便手动按压实现软管拆卸，内部流道做了等径直通设计，避免气路通径变化造成的压力损失，整体结构无冗余特征，所有尺寸均匹配现有气动管路的通用规格，可直接用于气动回路的装配模拟、产品选型展示与非标设备的气路布局设计，建模过程中对所有特征做了参数化关联，修改对应尺寸即可快速衍生不同螺纹规格、不同接插管径的同系列接头模型，大幅提升同类元件的建模效率。
