通用电气喷气发动机托架结构设计

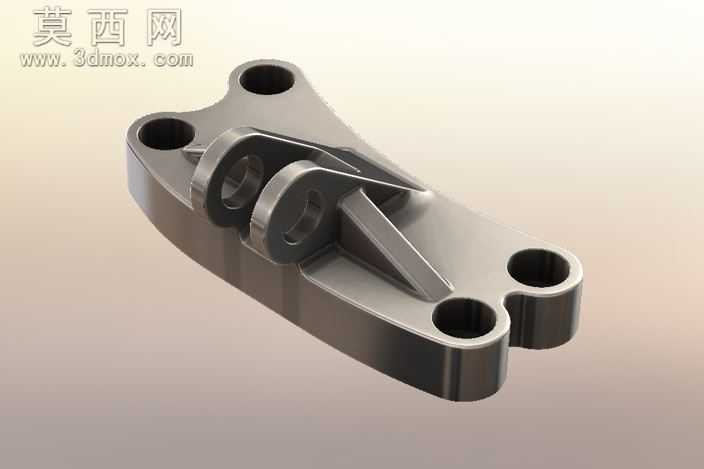

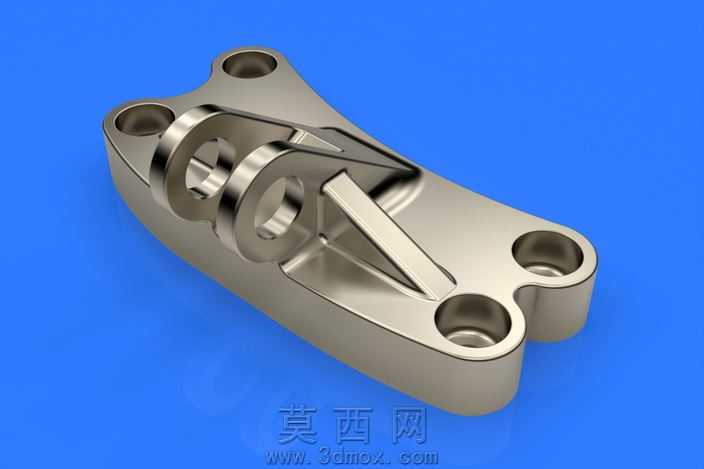

本作品为通用电气喷气发动机配套托架的三维结构设计，整体采用一体化金属构型思路完成建模，在三维软件中首先完成基准面与核心安装点位的参数化定位，严格匹配发动机挂载端的安装孔位公差要求，确保四个主安装孔的同轴度、孔距精度完全符合航空部件的装配标准。建模过程中优先采用实体拉伸、布尔运算完成主体基座的轮廓构建，基座底部设计为平整贴合面，保证与安装基体的接触面积充足，降低长期受振动载荷产生的形变风险。针对托架中部的铰接挂载结构，采用回转体特征配合加强筋布局完成设计，斜向加强筋从基座平面延伸至铰接环根部，通过有限元受力模拟优化筋条的厚度与走向，在尽可能降低整体重量的前提下，最大化提升结构的抗扭、抗弯折性能，适配喷气发动机工作过程中的高频振动与复杂载荷工况。材质渲染阶段选用航空常用的高强度铝合金材质参数，调整金属粗糙度、反光度模拟真实的机加工金属表面质感，渲染背景采用高对比度蓝色突出金属部件的轮廓细节，清晰展现各部位的倒角、孔位沉台、筋条过渡的工艺细节，所有边角位置均设计有工艺圆角，避免应力集中问题，同时符合航空零部件的加工工艺要求。整体结构在保证安装强度的前提下做了轻量化挖除设计，去除非受力区域的多余材料，最终成品质量控制在0.929公斤，体积约209811立方毫米，表面积约54034平方毫米，完全满足航空部件的轻量化设计需求，铰接部位的双环同轴结构可保证发动机挂载后的转动自由度顺畅，同时预留足够的润滑与装配间隙，各安装孔均设计有沉头结构，可保证安装螺栓完全沉入孔内，避免突出部位干涉周边其他部件的布局。
