CNC卡盘用双孔定位钳口夹持块

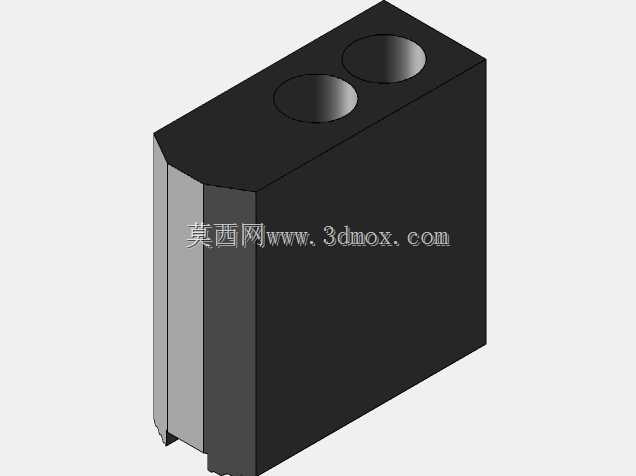

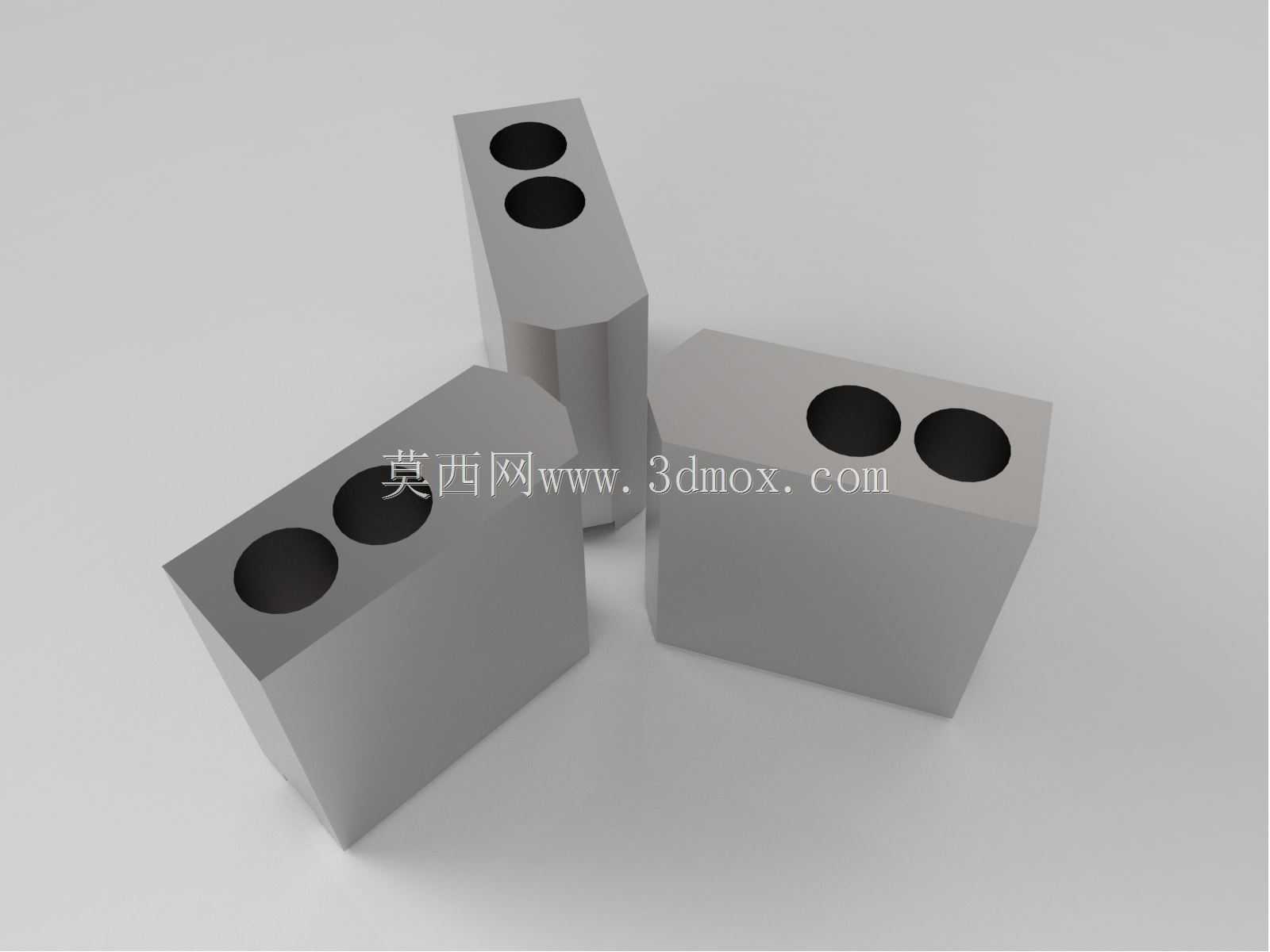

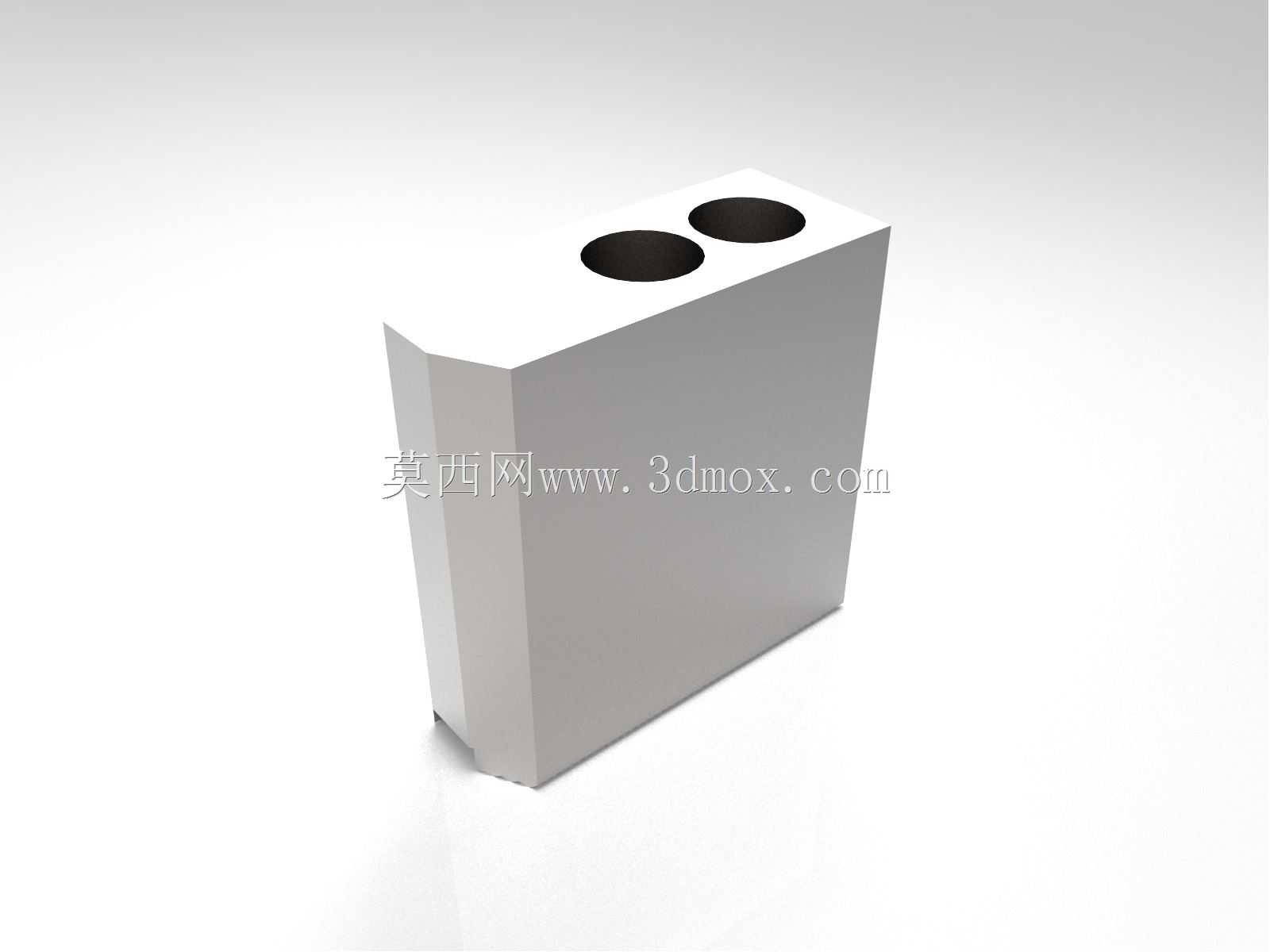

　　这款钳口夹持块是为CNC数控车床卡盘配套设计的专用夹持工装，主要用于轴类、盘类零件加工过程中的工件装夹定位，在批量零件加工场景中能有效提升装夹效率与重复定位精度。从结构设计来看，整体采用长方体块状构型，顶面开设两个同轴度严格管控的圆形安装孔，用于将钳口块锁紧固定在卡盘的基爪滑座上，安装孔的孔距与卡盘基爪的安装螺孔间距完全匹配，装配时无需额外修配即可完成定位，能大幅缩短工装更换的辅助时间。夹持块的夹持工作面经过平面度处理，与工件接触的端面保持较高的平直度，避免装夹时工件出现偏斜，保证加工过程中工件的回转中心与机床主轴轴线重合，减少因装夹偏差带来的形位公差超差问题。在实际加工场景中，这类软质钳口块可根据待加工工件的外形进行二次修镗，

　　加工出与工件外径完全贴合的夹持弧面，尤其适合薄壁零件、异形零件的装夹，相比标准硬爪能增大夹持接触面积，降低单位面积的夹持压力，避免工件表面出现夹伤、变形等问题。设计过程中充分考虑了卡盘的行程边界，钳口块的总厚度控制在卡盘基爪的伸缩行程范围内，不会出现夹持到极限位置时钳口与卡盘本体发生干涉的情况，同时钳口块的伸出长度经过核算，保证装夹工件时刀具的走刀路径不会与钳口发生碰撞，无论是外圆车削、端面车削还是内孔镗削工序，都能预留足够的刀具避让空间。从安装适配性来看，双孔的安装结构相比单孔结构拥有更好的抗扭转性能，在大切削力重载加工场景下，钳口块不会因为切削扭矩的作用发生偏转，能保持稳定的夹持力，尤其适合不锈钢、

　　合金钢等难加工材料的重切削工序。钳口块的边角位置做了小尺寸倒角处理，既可以避免装配时锐边划伤操作人员，也能减少应力集中，提升钳口块在反复夹紧、松开循环下的结构强度，延长工装的使用寿命。在实际生产应用中，这类钳口块常配套用于液压卡盘、手动三爪卡盘，可根据不同的卡盘规格调整整体外形尺寸，两个安装孔的孔径可适配不同规格的锁紧螺钉，满足从6寸到12寸不同规格卡盘的安装需求。设计时还考虑了钳口块的材料利用率，整体构型规整，下料时可采用标准方钢直接加工，减少多余的材料去除量，降低加工成本，同时规整的外形也便于热处理工序的装夹，保证钳口块整体硬度均匀，在修镗后仍能保持足够的夹持刚性。对于小批量多品种的加工场景，这类钳口块可以快速更换，针对不同直径的工件快速修配出适配的夹持型面，相比定制专用夹具能大幅降低工装成本，缩短生产准备周期，是数控加工车间中应用非常广泛的通用夹持工装配件。
