带减速机构的起重绞车传动结构设计

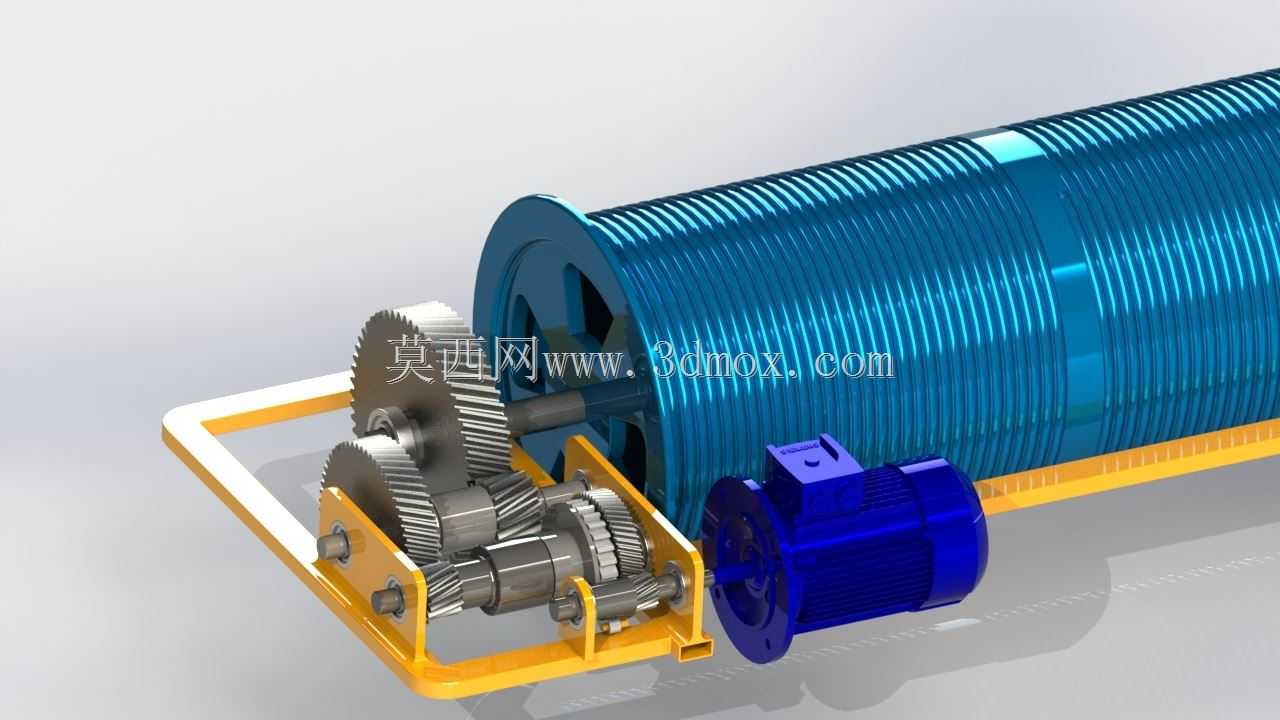

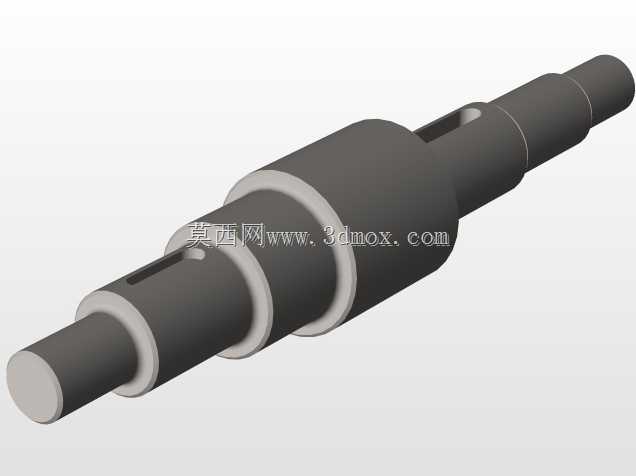

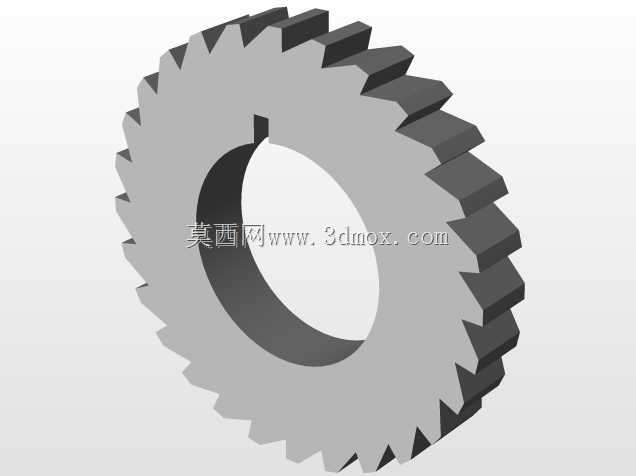

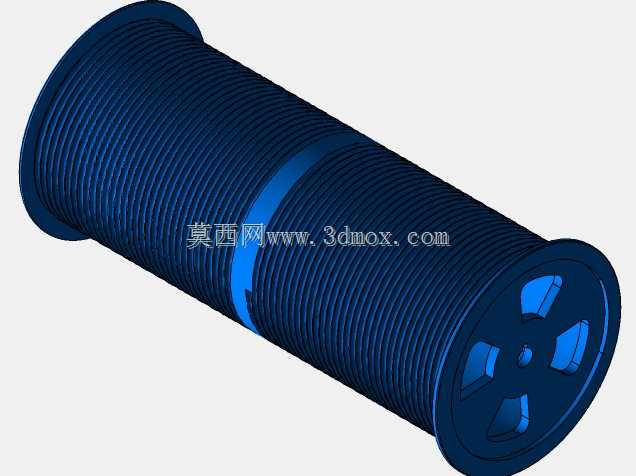

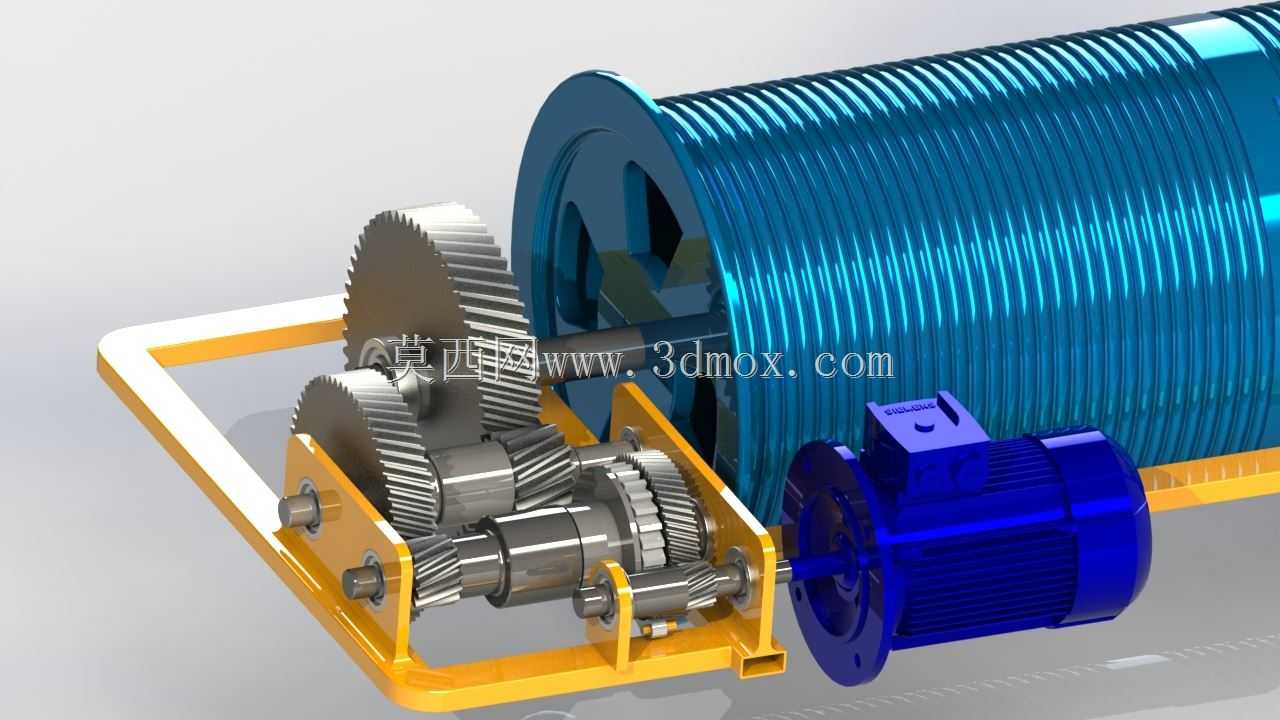

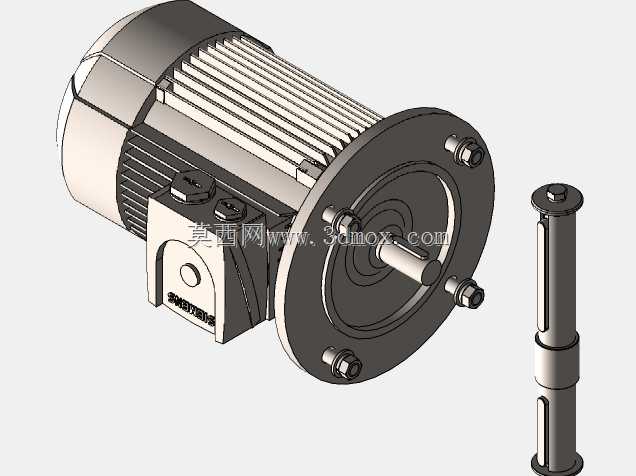

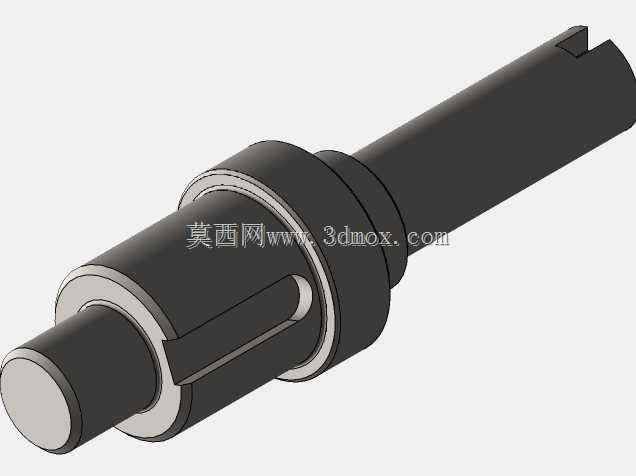

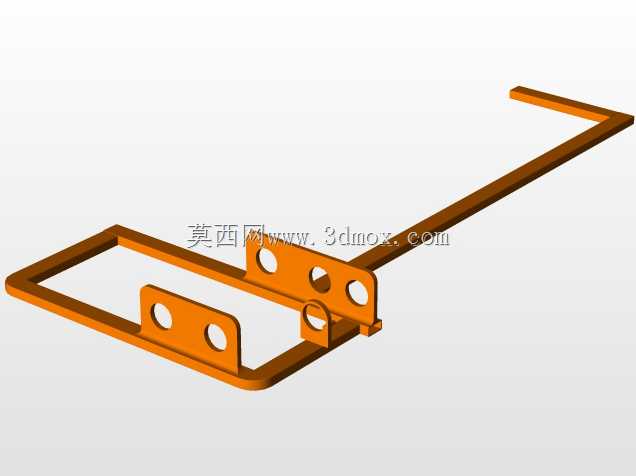

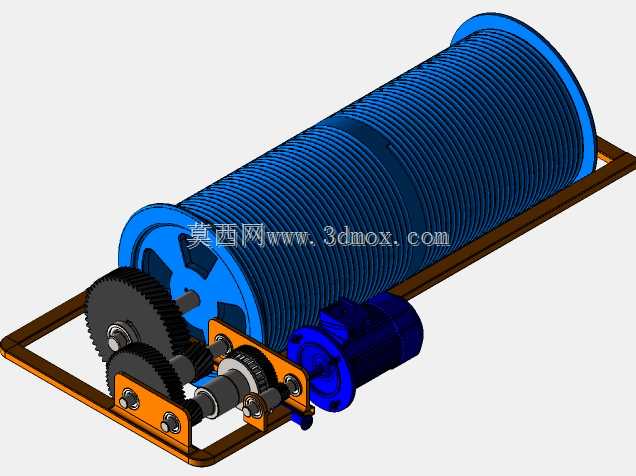

该结构为起重作业场景配套的核心传动执行单元，广泛应用于车间固定工位重物吊运、仓储货场物料垂直提升、小型工程施工设备的卷扬牵引等场景，可作为桥式起重机、门式起重机的起升机构核心部件，也可单独集成在升降机、小型牵引设备中完成重物的升降与拖拽作业，承担动力传递、转速匹配、扭矩放大与绳索收放的核心功能，是起重类设备实现负载动作的关键执行结构。整套结构采用卧式布局设计，驱动端与执行端同轴度经过精准校核，动力从驱动电机输出后，依次经过三级斜齿轮传动副完成转速降低与扭矩放大，最终将动力传递至卷筒部件，带动卷筒做定轴回转运动，实现卷筒表面钢丝绳的有序收放，完成重物的提升、下放或水平牵引动作。设计过程中充分考虑重载作业的受力特性，各级齿轮均采用斜齿结构设计，相比直齿传动具备更高的重合度，传动过程更平稳，可有效降低重载启停时的冲击载荷与运行噪音，齿轮轴均采用双支撑轴承定位，保证轴系在大扭矩输出状态下的径向跳动量控制在合理区间，避免齿轮偏磨导致的寿命衰减。卷筒表面加工有连续的螺旋绳槽，可引导钢丝绳在收放过程中整齐排列，避免钢丝绳乱绳、咬绳引发的安全隐患，卷筒与末级传动齿轮采用刚性连接，连接部位设置有止口定位结构，保证传动同轴度，降低回转过程的动不平衡量。整套结构的安装底座采用框架式焊接结构设计，各轴承安装位、电机安装位、卷筒支撑位均设置有一体化加工的定位基准面，可保证现场安装时各部件的位置精度无需反复调校，底座预留有标准的地脚安装孔位，可适配不同规格的安装机架，整体横向、纵向与高度方向的安装边界经过紧凑化优化，在保证传动强度与绳容量满足额定负载要求的前提下，尽可能压缩整体占用空间，适配各类中小型起重设备的安装舱位尺寸要求。传动结构的润滑腔采用分体式密封设计，各级齿轮与轴承的润滑通道相互连通，可保证运行过程中各摩擦副得到充分润滑，降低日常维护频次，端盖部位设置有密封结构，可避免润滑油渗漏同时阻挡外部粉尘进入传动腔，适配车间、货场等多粉尘的作业环境。
