阿拉伯风格水烟烟具结构三维设计

　　做休闲器具结构设计快八年，经手的烟具类三维模型不下四十套，这套水烟壶的结构逻辑是我见过兼顾外观质感与使用稳定性比较成熟的方案，先从实际使用场景拆解设计细节。这类水烟壶主要应用在休闲会所、特色餐吧以及家庭休闲场景，核心用途是通过水液过滤烟气，搭配不同风味烟料实现缓吸的休闲使用需求，和普通直吸烟具的气流路径完全不同，整套结构的密封性能是设计时的核心考量点。

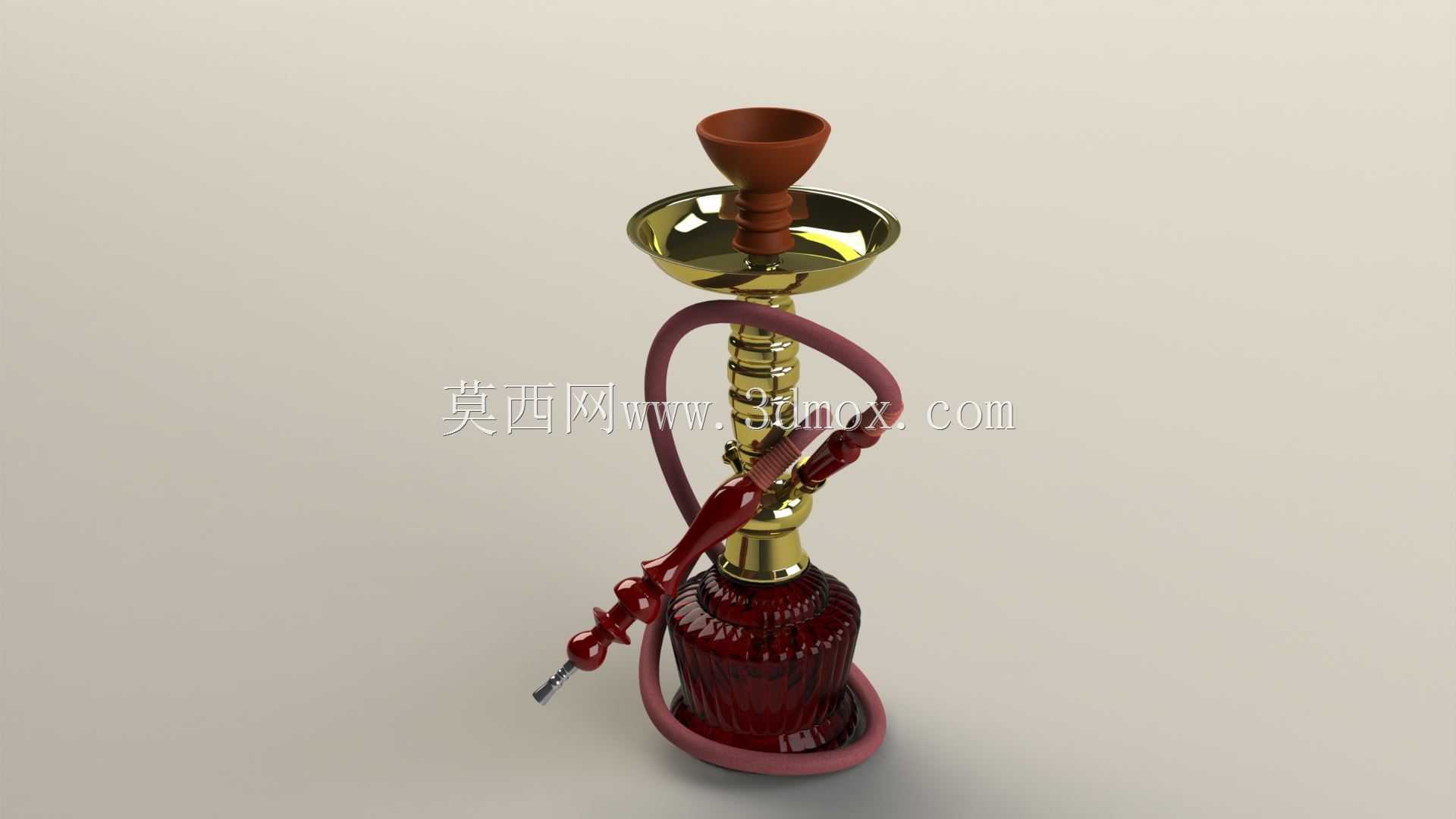

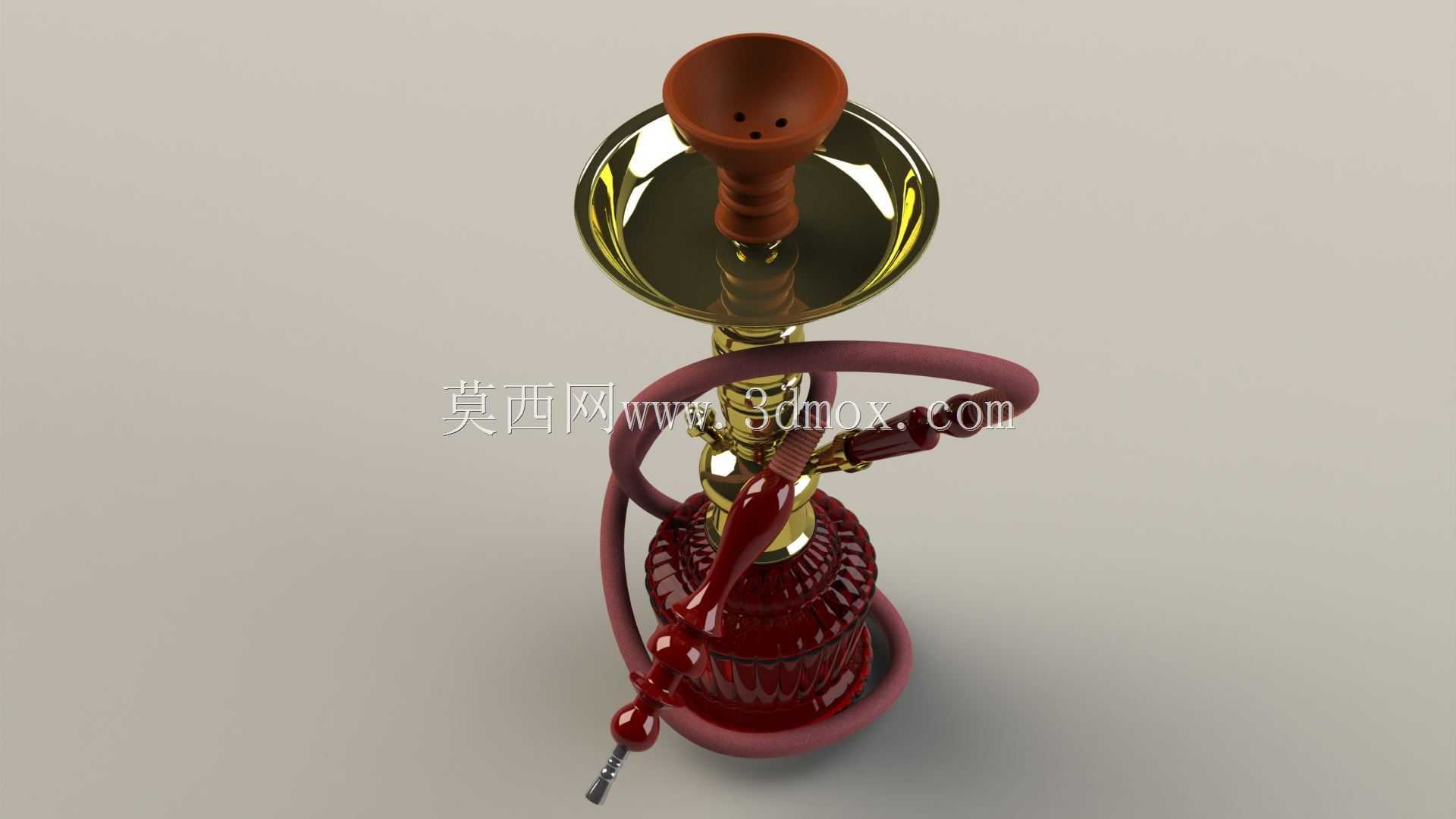

　　先从最上端的烟碗部分说起，这个陶制棕色烟碗是放置烟料与炭块的承载部件，设计时做了三个均匀分布的进气小孔，孔径控制在2.2mm，既保证炭块燃烧的进气量充足，又不会因为孔径过大导致炭块碎屑掉落到下方的金属托盘上。烟碗和中心金属立杆的连接采用锥面过盈配合，锥度1:10，安装时只需轻轻按压就能实现密封，不需要额外添加密封胶圈，日常拆卸清理烟垢也很方便，这个配合尺寸是经过多轮打样验证的，过盈量太小会出现漏气导致吸阻异常，过盈量太大则会出现拆卸时陶制烟碗崩裂的问题。

　　烟碗下方的黄铜色金属托盘，主要作用是承接炭块燃烧掉落的灰烬以及烟料溢出的残渣，托盘边缘做了12mm高的翻边，防止灰烬被气流带飞落到桌面或者用户衣物上，托盘和中心立杆的连接采用间隙配合加定位凸台，安装后托盘可以绕立杆小幅转动，方便用户根据使用方位调整接灰位置，不会因为固定角度导致灰烬撒漏。中心立杆是整套水烟壶的气流核心通道，采用黄铜材质分段加工，中间做了三处密封台阶，每处台阶都预留了1.5mm的硅胶圈安装槽，安装硅胶圈后可以保证立杆穿过玻璃瓶身时的气密性，不会出现侧面漏气导致吸阻不足的问题。立杆下端延伸到玻璃瓶身内部的部分，做了扩散式出气头，出气头侧面开了八个1mm的斜向小孔，烟气进入瓶内水层时会被打散成细碎气泡，大幅提升水液过滤的接触面积，降低烟气的刺激感，这个出气头的入水深度设计为45mm，水位没过出气头30mm为最佳使用状态，瓶身外侧特意做了隐形水位标识线，用户加水时可以直观判断水量，不会因为加水过多导致烟气带水吸入口中，也不会因为加水太少导致过滤效果不足。

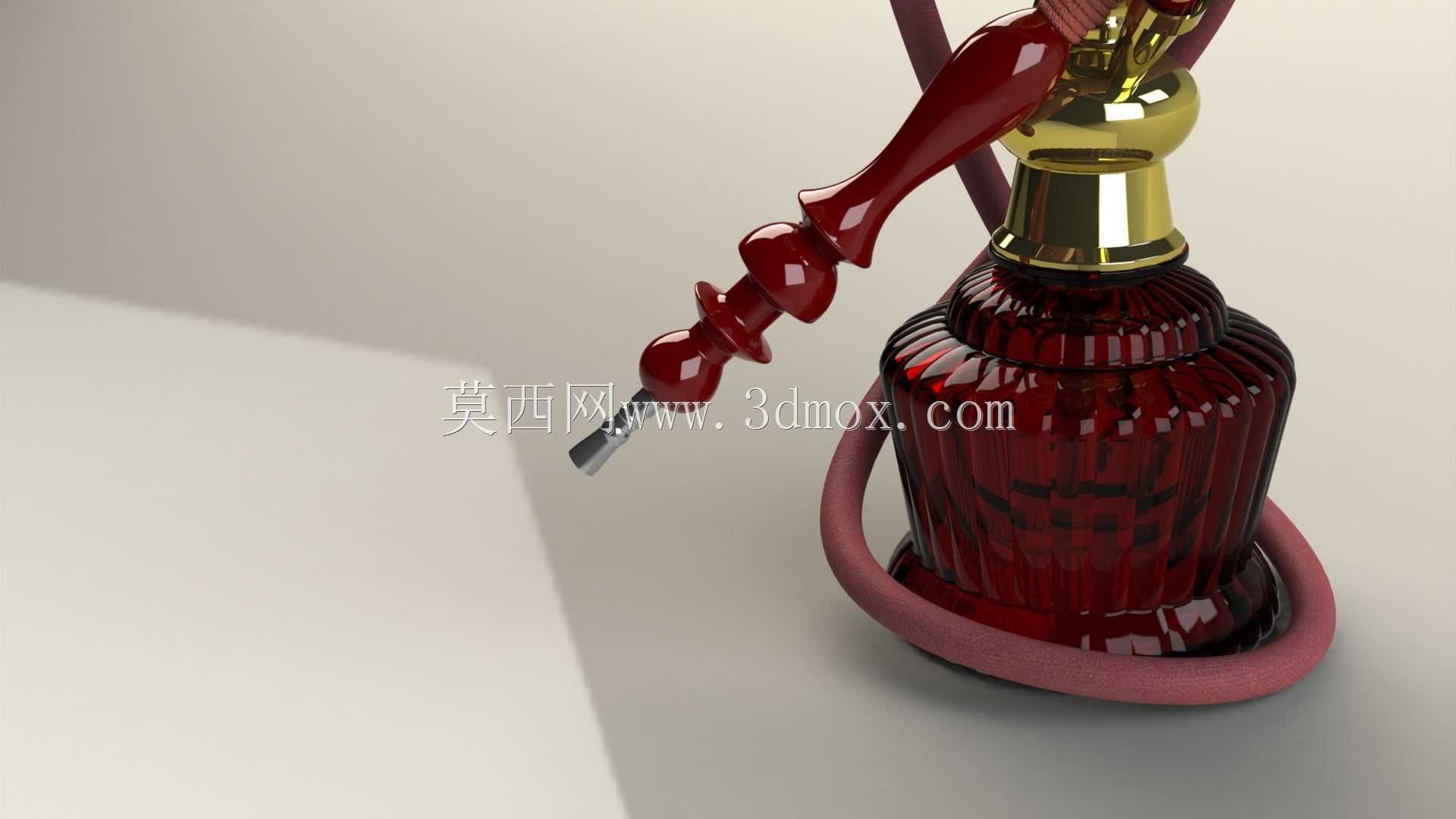

　　下方的酒红色玻璃瓶身是储水与外观装饰的核心部件，瓶身做了凹凸的浮雕纹理，一方面提升握持时的摩擦力，防止拿取时打滑摔落，另一方面浮雕纹理也能提升整体的外观质感，和金属部件形成材质对比。瓶身和上部金属组件的连接采用螺纹配合，螺纹规格为M42×2，大螺距设计可以实现快速旋紧，螺纹处同样预留了密封胶圈安装位，保证连接位置的气密性。瓶身侧面的烟管接口做了偏心式设计，接口中心距离瓶身底部65mm，高于最高水位线15mm，避免瓶内水液倒流进烟管内部，接口采用快插式结构，烟管接头插入后会被内部的不锈钢弹片卡紧，需要拆卸时只需按压接口外侧的压圈就能快速拔出，日常更换清洗烟管非常方便。

　　配套的烟管采用食品级硅胶材质包裹金属定型丝，外层做了酒红色磨砂处理，和玻璃瓶身颜色呼应，烟管可以任意弯曲定型，用户使用时可以根据坐姿调整烟管的弯曲角度，不会因为烟管回弹导致烟嘴移位。烟嘴部分采用和烟碗同材质的陶制结构，做了符合人体唇部形态的弧面设计，长时间含吸不会产生硌嘴的不适感，烟嘴和烟管的连接同样采用锥面配合，方便拆卸清洗。

　　整套模型的安装边界也做了充分考量，整体组装完成后总高度为320mm，瓶身最大直径为120mm，放置在桌面时占用的投影面积仅比普通马克杯略大，不会占用过多桌面空间；金属部件的边缘全部做了R1.5的圆角处理，没有尖锐的加工棱角，日常使用拿取时不会划伤手部；所有和烟气、水液接触的部件都采用可拆卸结构，没有卫生死角，日常清理时可以完全拆解，用普通毛刷就能清理掉附着的烟垢和水渍，不会出现长期使用后内部积垢无法清理的问题。

　　从结构建模的角度来说，这套模型的所有配合面都做了公差预留，金属件的加工公差按照IT7级精度设计，玻璃件的公差按照IT9级精度设计，硅胶圈的压缩量控制在25%，既保证密封性能，又不会因为压缩量过大导致装配时阻力过大。建模时所有的曲面都做了曲率连续处理，金属部件的反光面没有出现曲率断层，渲染时可以真实呈现黄铜材质的金属反光质感，玻璃瓶身的折射效果也和实际玻璃材质的光学参数匹配，不管是用于结构设计验证，还是用于产品宣传渲染，都能直接调用不需要额外调整曲面参数。
