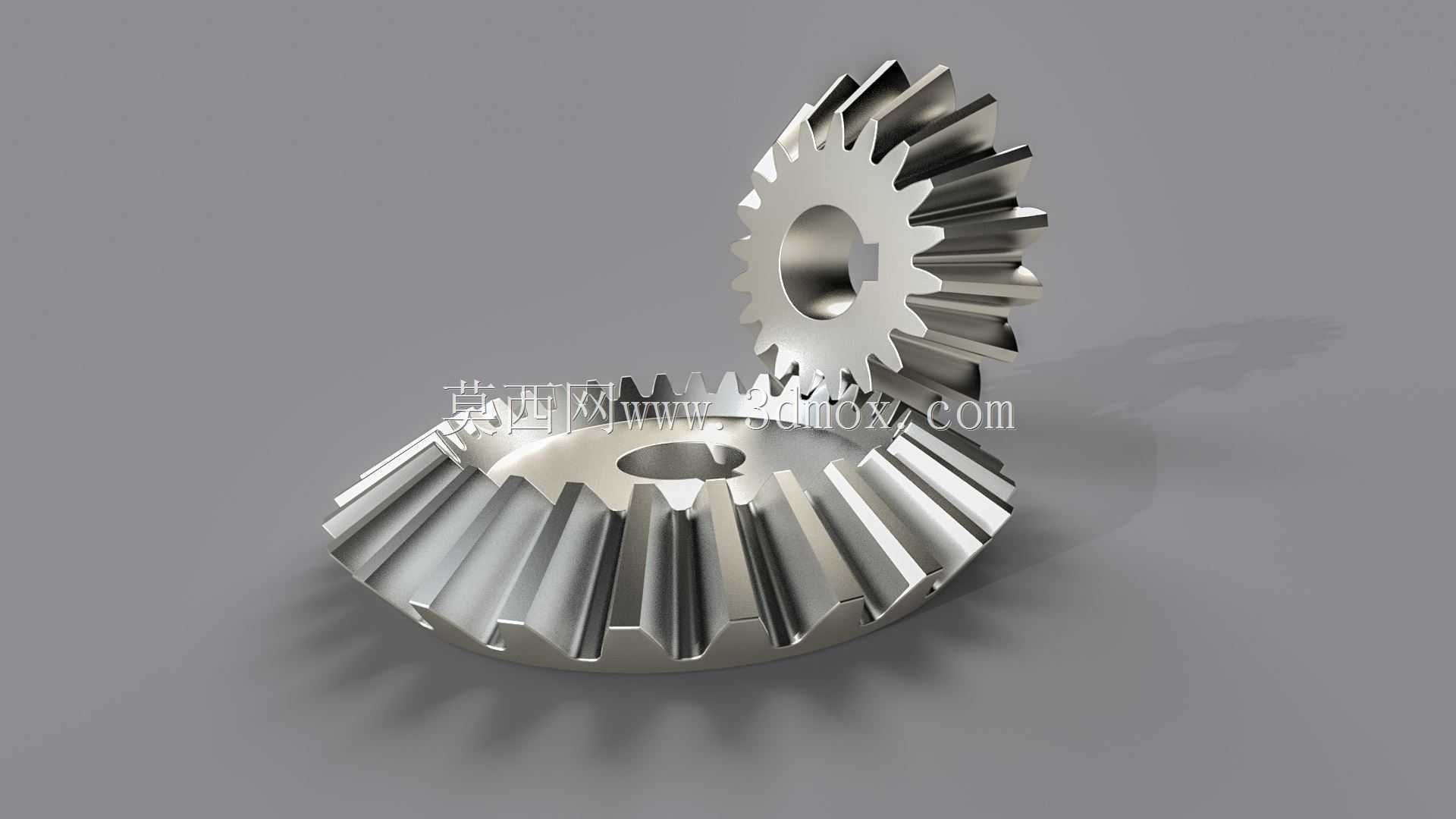

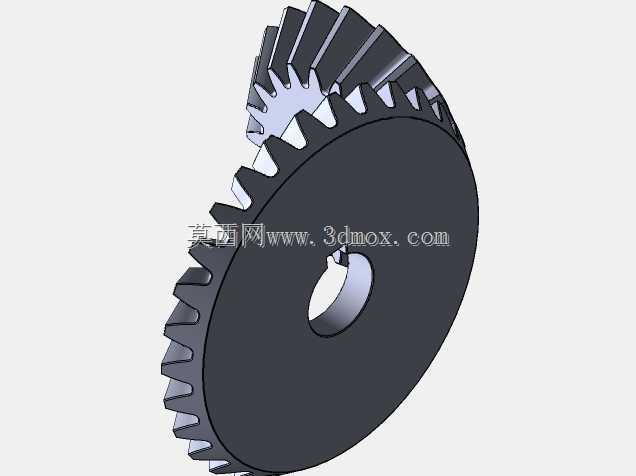

格里森锥齿轮啮合传动结构三维设计

　　在相交轴动力传递的应用场景里，格里森锥齿轮是应用范围极广的传动构件，常见于差速器总成、机床主轴转角传动箱、农业机械动力分动模块、工程机械行走驱动端等需要改变动力传递方向的部位。这类锥齿轮采用弧齿齿形设计，相比直齿锥齿轮，其啮合过程是逐步进入、逐步退出的，重合度更高，传动过程中的冲击载荷更小，运行噪音更低，承载能力也更强，适合中高速、重载的传动工况。

　　从实际设计逻辑来看，这套啮合副的建模首先要确定相交轴的轴交角，常规工况下多采用90度正交布置，也可根据设备的空间布局需求调整轴交角参数。建模过程中需要严格匹配节锥角、齿顶锥角、齿根锥角的几何关系，保证两个配对齿轮的节锥母线能够完全汇交于轴交点，避免安装后出现齿面偏载、啮合间隙不均的问题。齿形部分采用格里森齿制的收缩齿设计，齿厚从大端向小端逐步收窄，加工时可采用专用铣齿设备完成展成切削，齿面接触区的调整是这类齿轮设计与装配的核心要点，合理的接触区位置能够保证齿轮在承受额定载荷时，齿面受力均匀，避免出现早期点蚀、断齿等失效形式。

　　从安装边界来看，这类锥齿轮的安装需要严格保证两个齿轮的轴向定位精度，轴向窜动量需要控制在合理公差范围内，同时要保证轴承支撑结构有足够的刚性，避免受载后轴系变形导致齿面啮合位置偏移。齿轮的轮毂部分设计有键槽结构，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂的长度、内孔直径需要与匹配的轴段尺寸对应，装配时需要调整配对齿轮的齿侧间隙，间隙过小会导致齿轮运转卡滞、润滑脂无法有效进入啮合面，加剧齿面磨损；间隙过大则会导致传动回程误差增大，正反转切换时出现明显冲击。

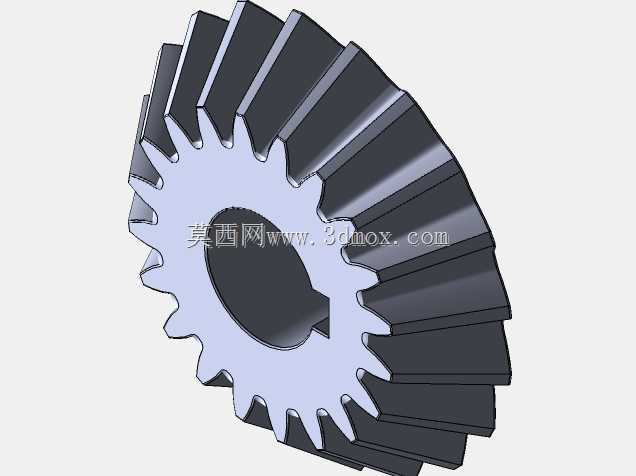

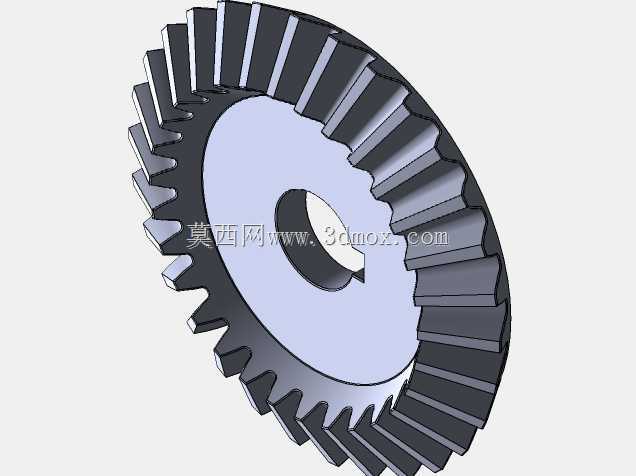

　　在实际设备运行过程中，这类锥齿轮的润滑多采用飞溅润滑或者润滑脂润滑，根据运行转速和载荷等级选择对应的润滑介质，齿面粗糙度需要达到对应的加工要求，降低啮合过程中的摩擦损耗。建模过程中还原了齿面的精确曲面、齿根的过渡圆角、轮毂的安装孔与键槽结构，可直接用于传动系统的装配干涉检查、运动仿真验证，也可作为后续有限元分析的基础模型，校核齿面接触应力、齿根弯曲应力是否满足设计载荷要求。在进行设备选型替换时，需要核对齿轮的模数、齿数、压力角、螺旋角、轴交角、安装距等核心参数，保证替换件与原有齿轮能够正确啮合，避免出现无法装配或者传动异常的问题。这类弧齿锥齿轮相比直齿锥齿轮，在相同外形尺寸下能够传递更大的扭矩，同时运行平稳性更优，在对传动噪音、承载能力有要求的设备中已经逐步替代直齿锥齿轮，成为相交轴传动的首选构件。
