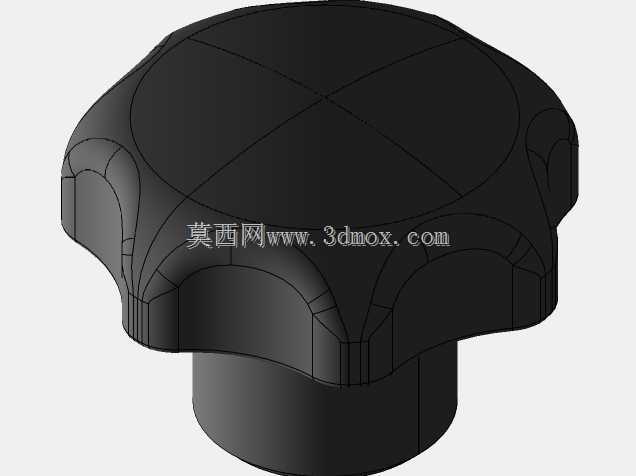

多工位转盘式自动钻攻一体加工设备

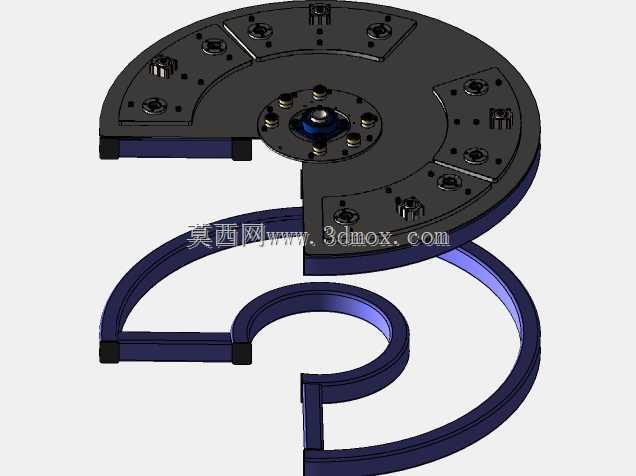

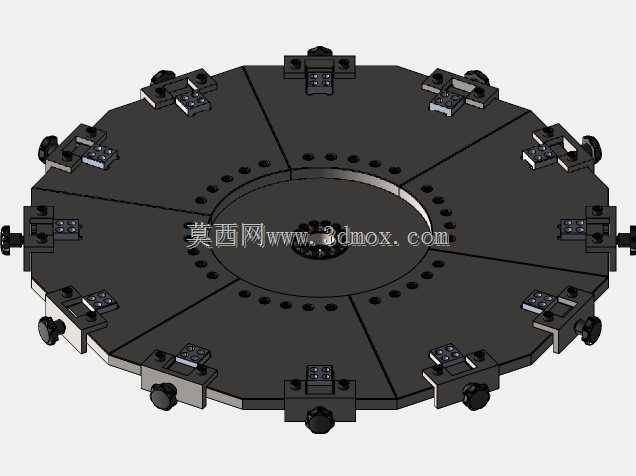

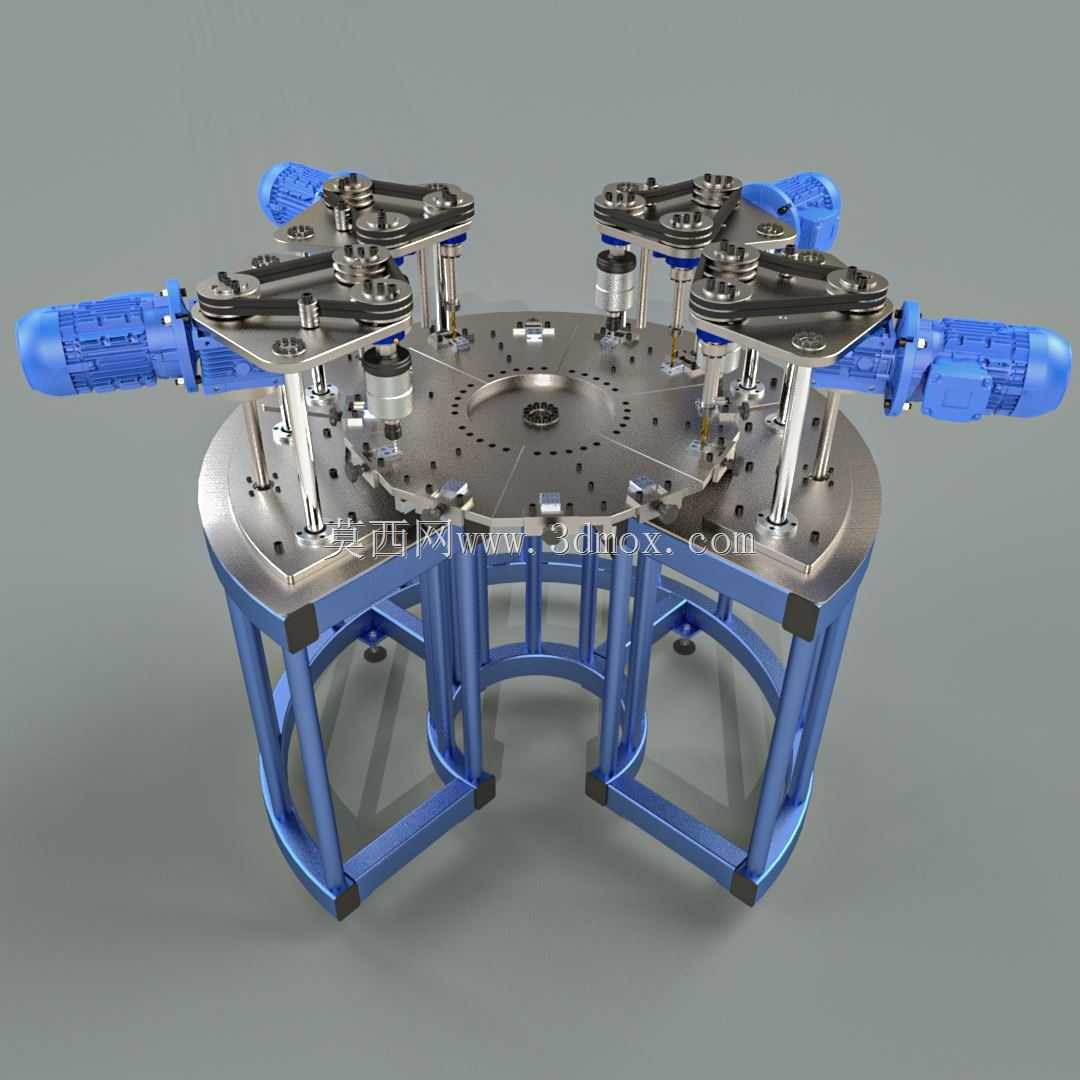

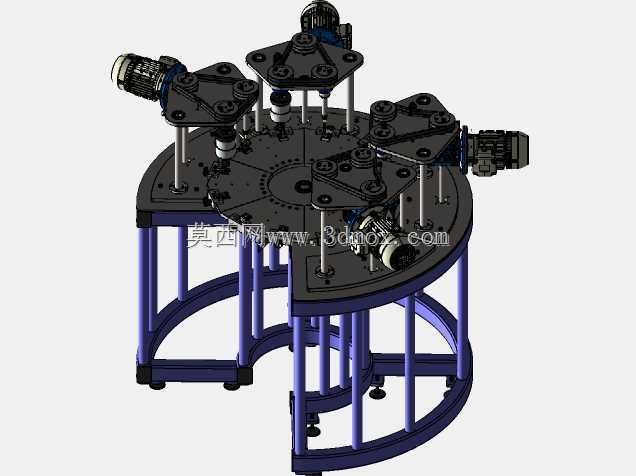

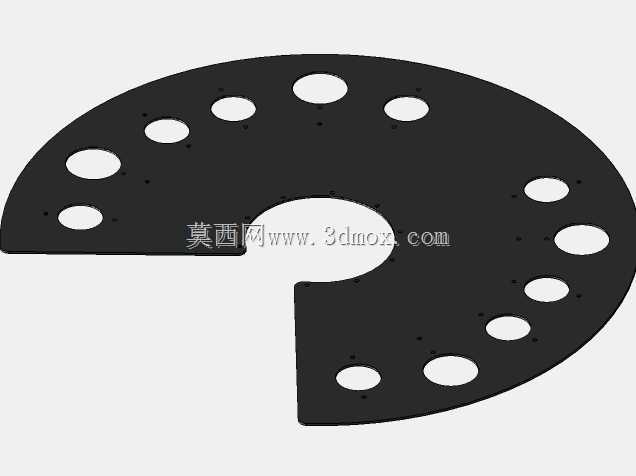

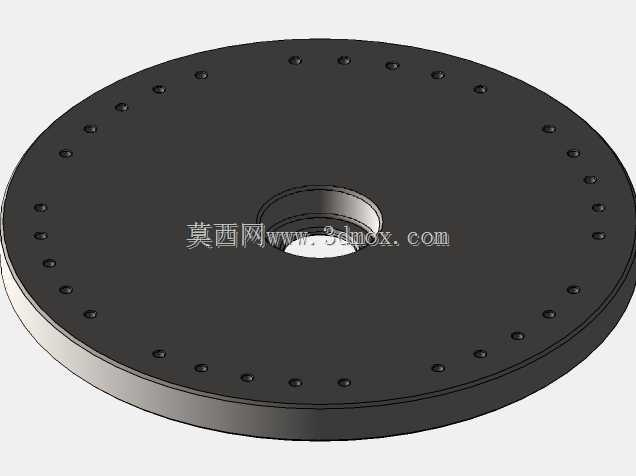

　　在中小规格五金零件、汽配小压铸件、电子金属结构件的批量加工场景里，单工序逐次装夹的钻、攻作业始终是产能瓶颈——人工上下料的等待时间、重复定位的精度偏差、不同工序间的转运磕碰，都会直接拉低产线的良品率与周转效率，这款多工位转盘式钻攻一体设备，正是针对这类节拍要求高、加工工序固定的批量零件加工需求设计的专用加工单元。设备核心采用回转式多工位转盘布局，圆形转盘沿圆周方向均匀分布工件装夹位，可同步完成上料、钻孔、攻丝、下料等多道工序的并行作业，转盘每次转位的节拍可匹配不同工序的加工时长，避免单工位设备的工序等待空耗，相比单轴逐次加工的钻攻设备，同等产能下占地可压缩近四成，操作人员仅需负责上下料工位的工件装卸，单人可同时照看2-3台同类型设备，大幅降低人工成本占比。

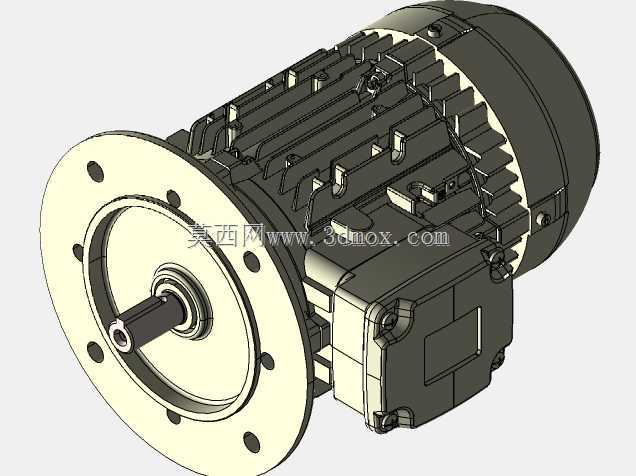

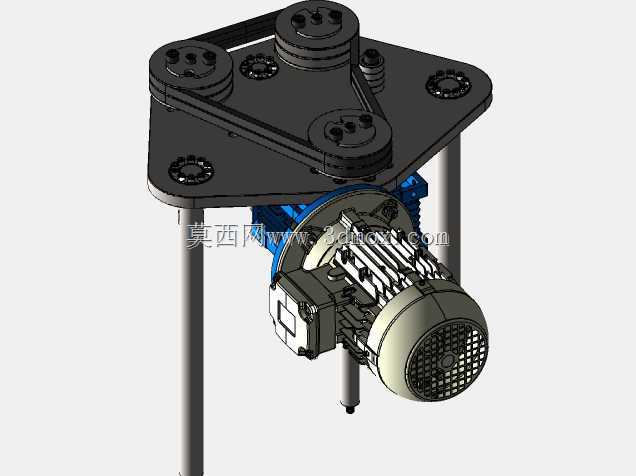

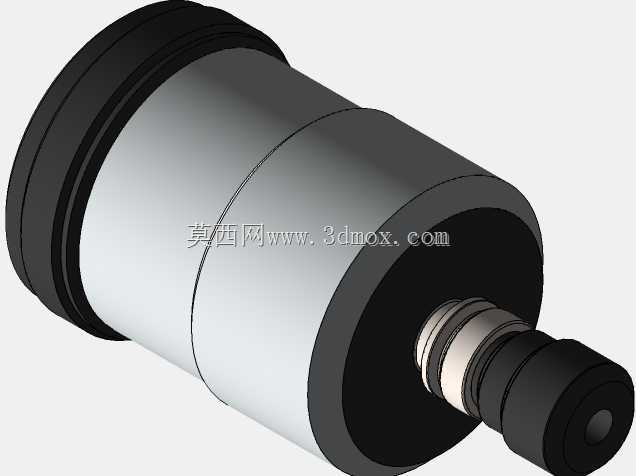

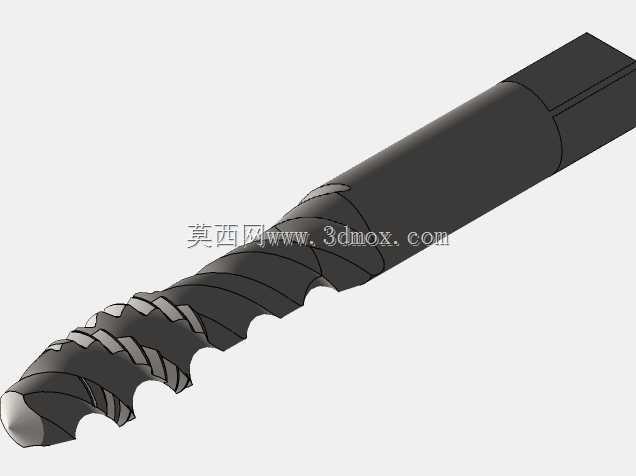

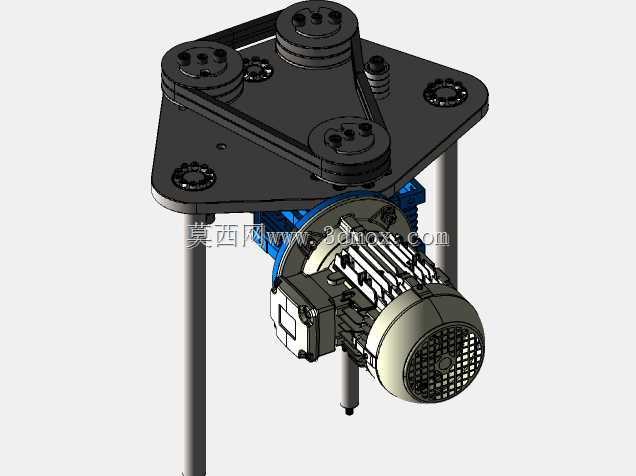

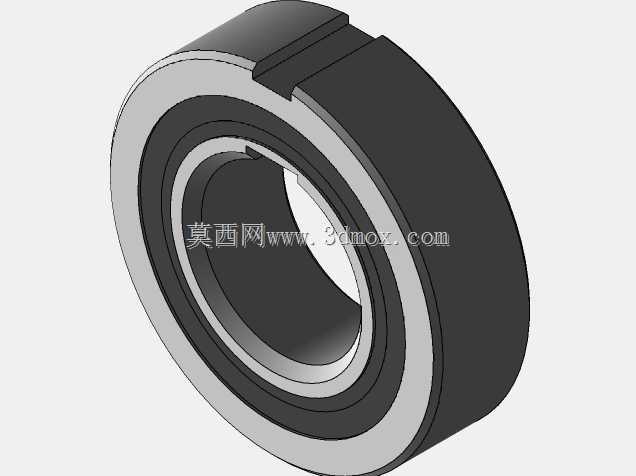

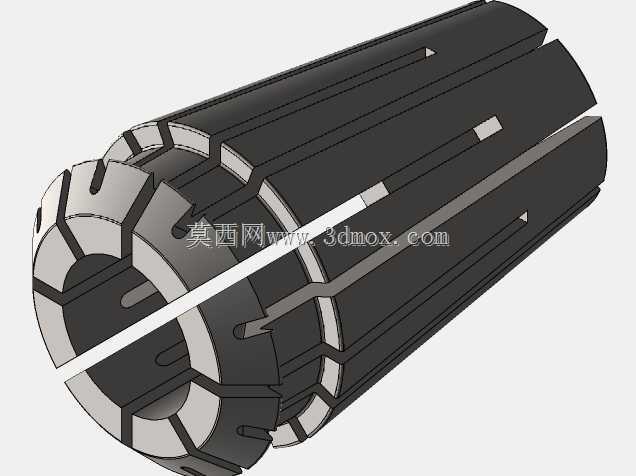

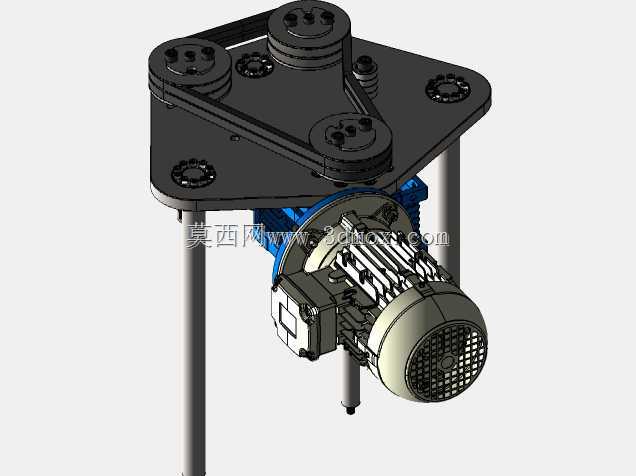

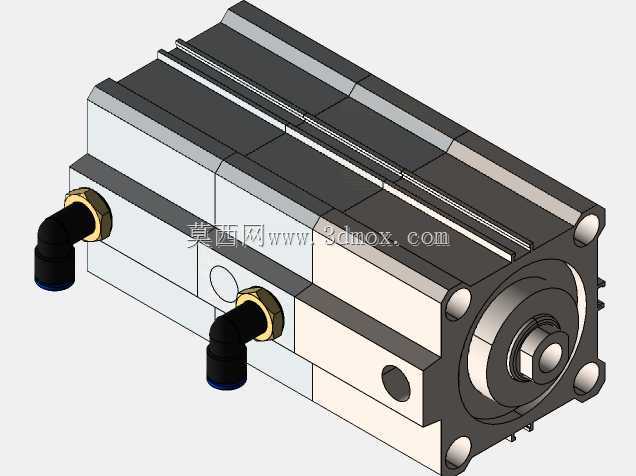

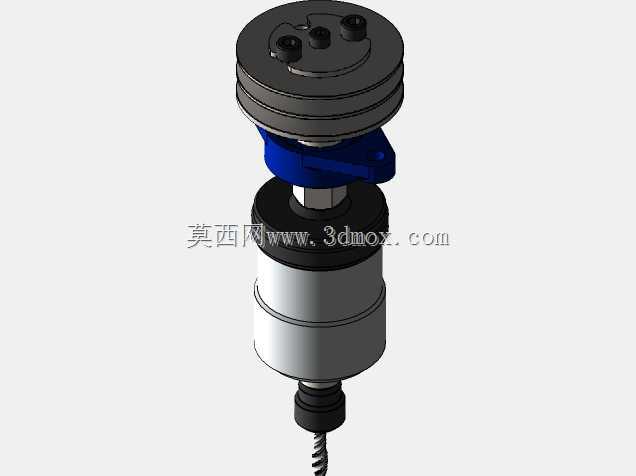

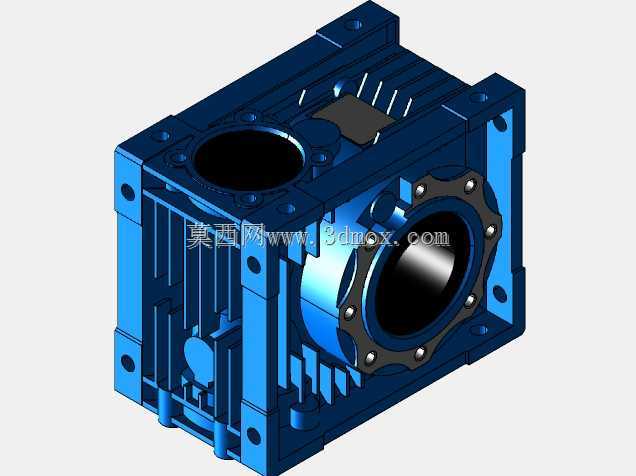

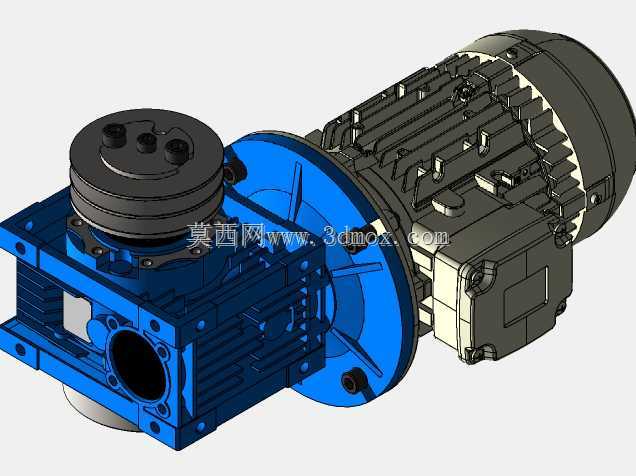

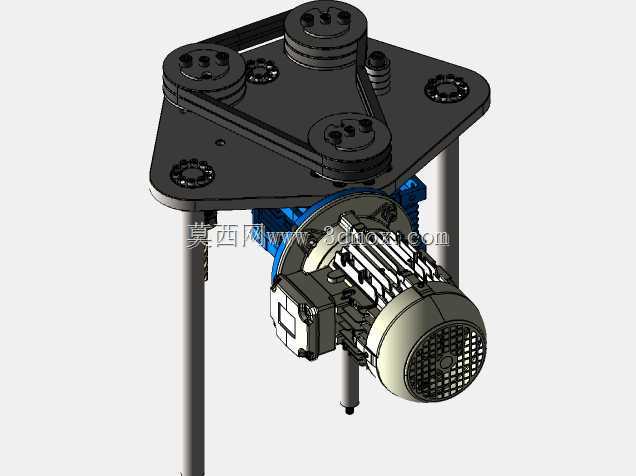

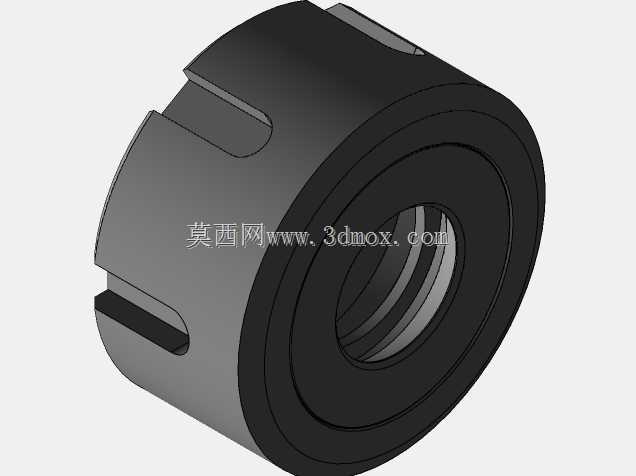

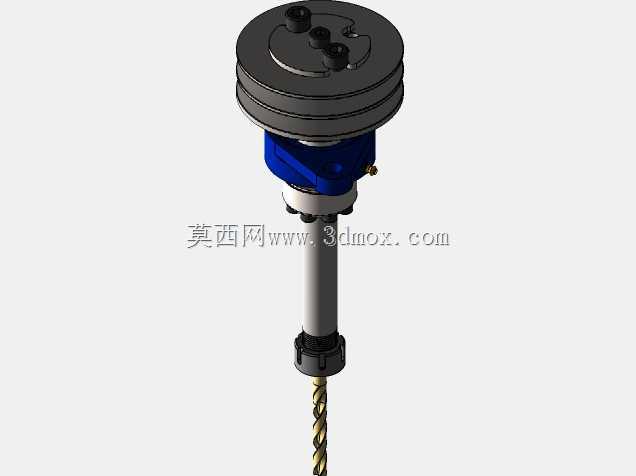

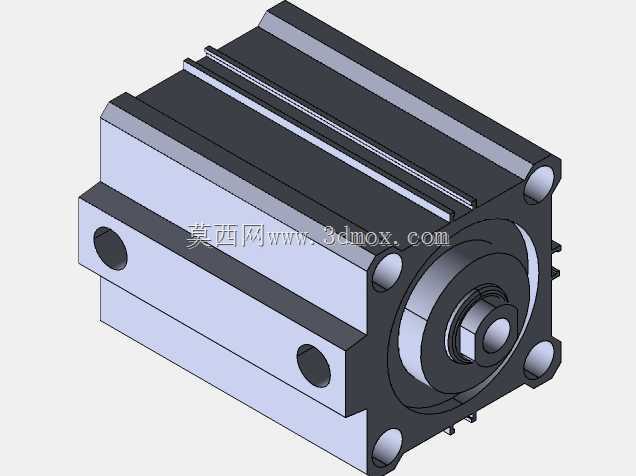

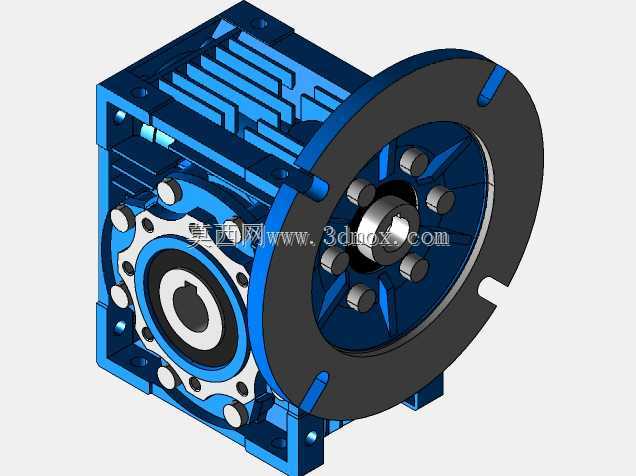

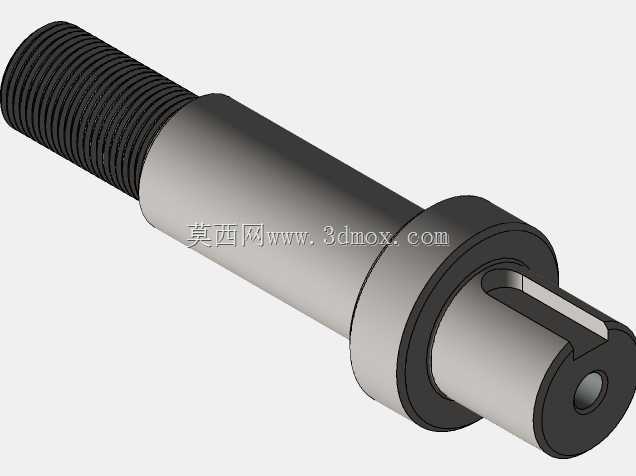

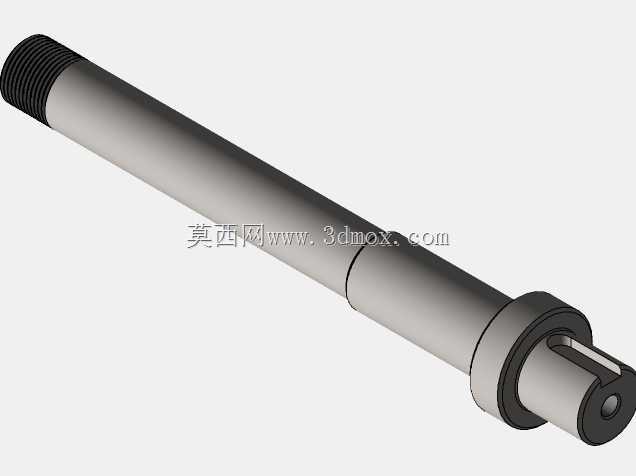

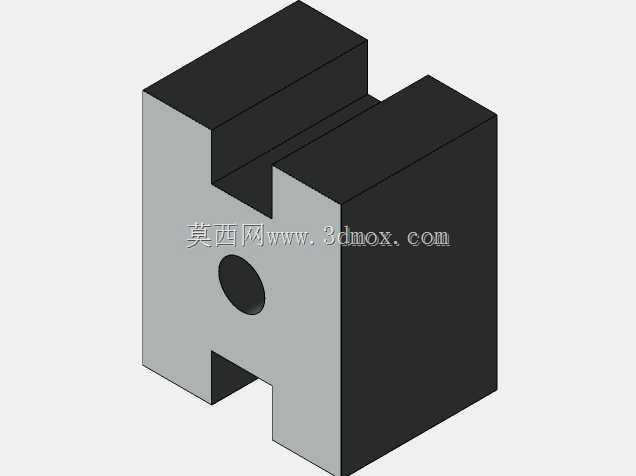

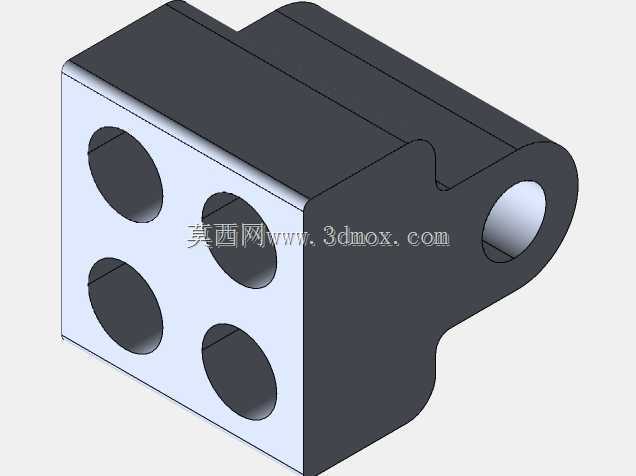

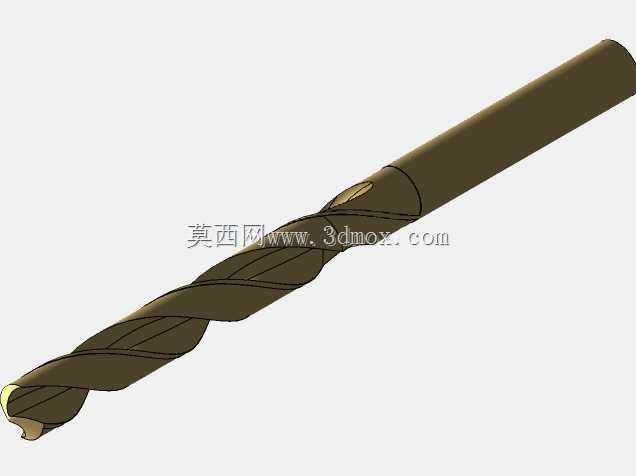

　　从功能配置来看，设备搭载多组独立的钻削与攻丝动力头，分别对应不同工位的加工需求，动力头采用电机配合蜗轮蜗杆减速机构输出扭矩，可适配不同材质工件的切削参数，针对攻丝工序的扭矩输出特性，动力头内置单向离合器结构，可避免反转退刀时的传动背隙造成的螺纹牙型损伤，保证螺纹加工的同轴度与光洁度。工件装夹单元采用气动夹紧方案，配套紧凑型气缸实现工件的快速压紧与松开，夹紧力可根据工件材质调整供气压力，避免薄壁工件装夹变形，夹头采用标准ER16SPA弹性筒夹结构，可快速更换不同规格的夹套适配不同柄径的刀具，也可根据工件外形定制专属定位工装，装夹定位重复精度可控制在0.02mm以内，满足多数中小零件的加工公差要求。

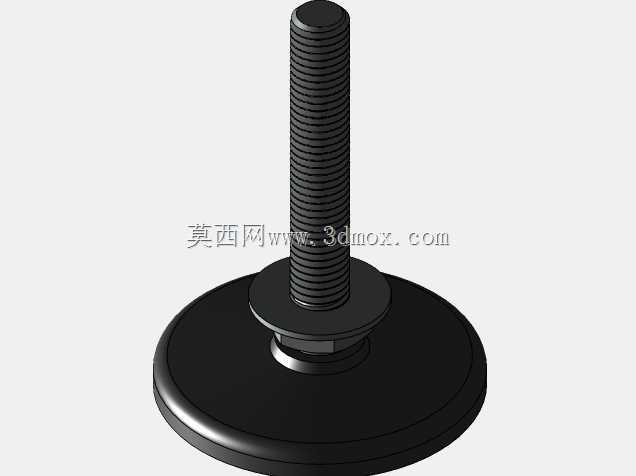

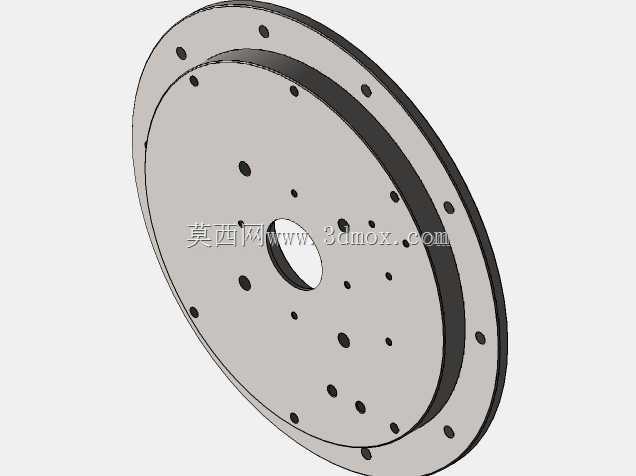

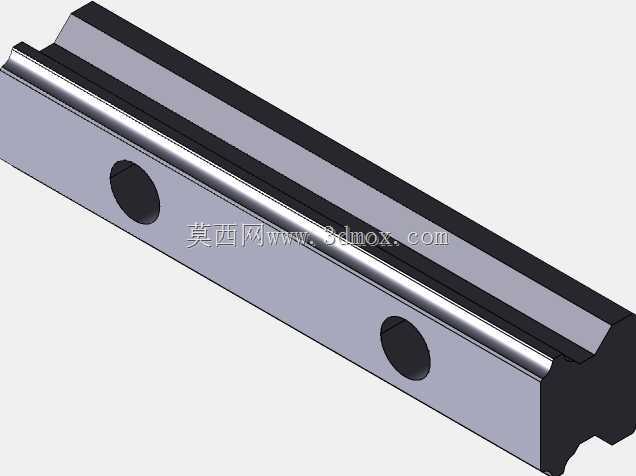

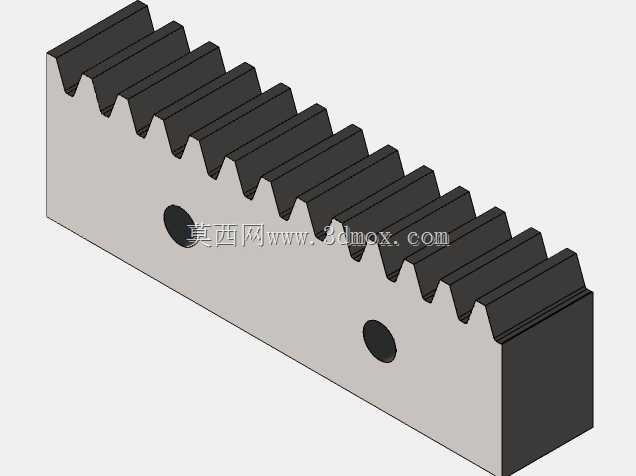

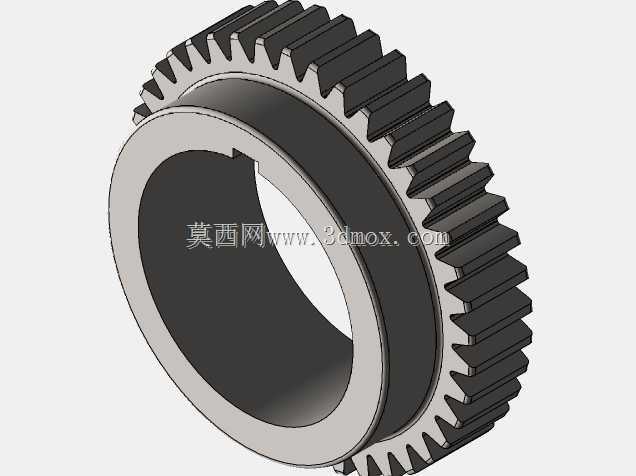

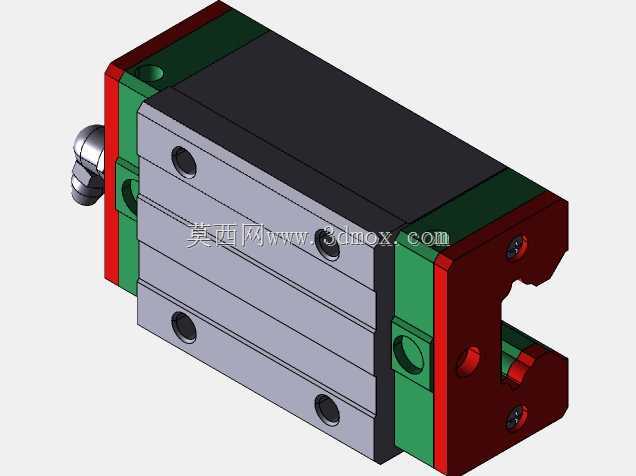

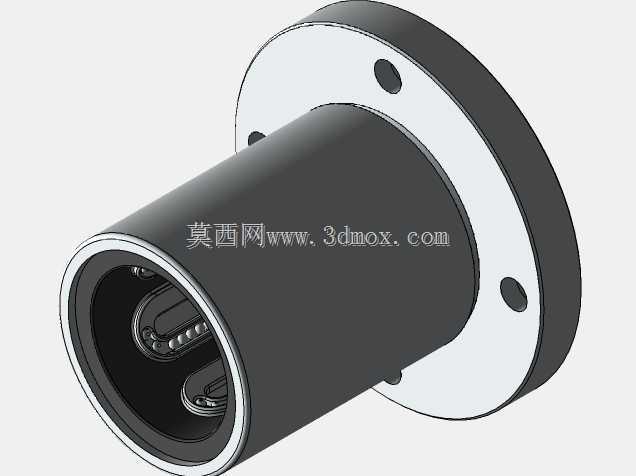

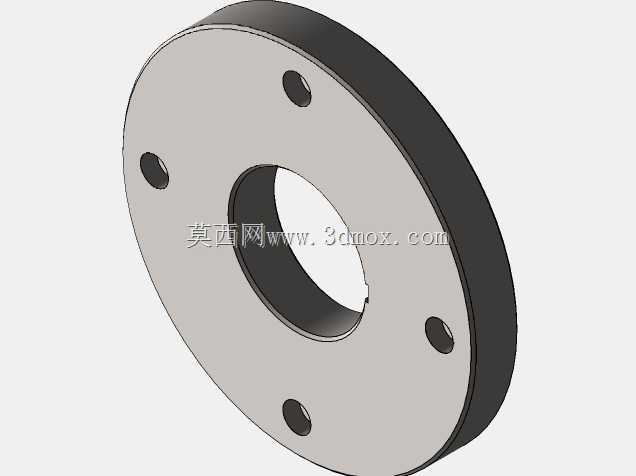

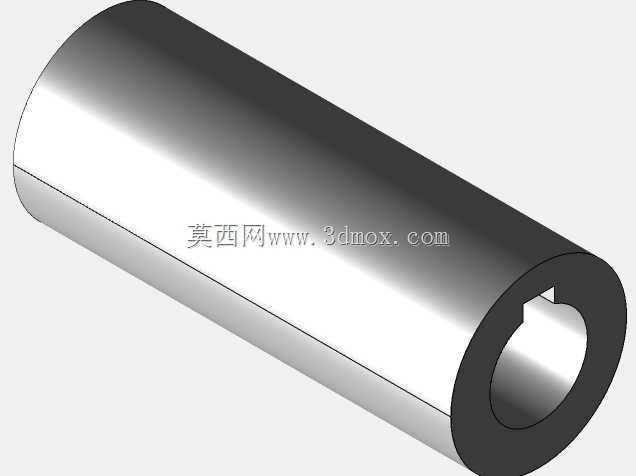

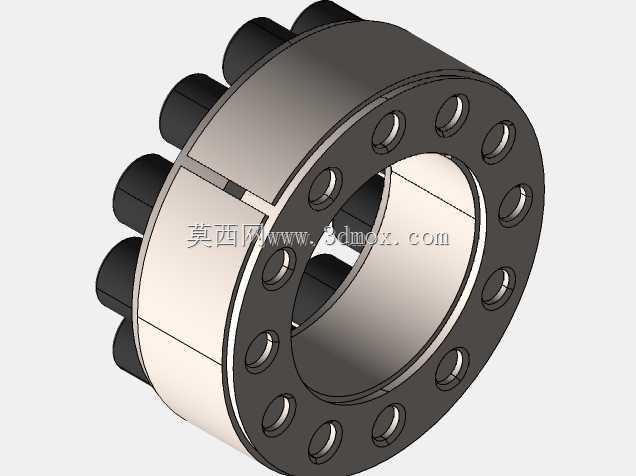

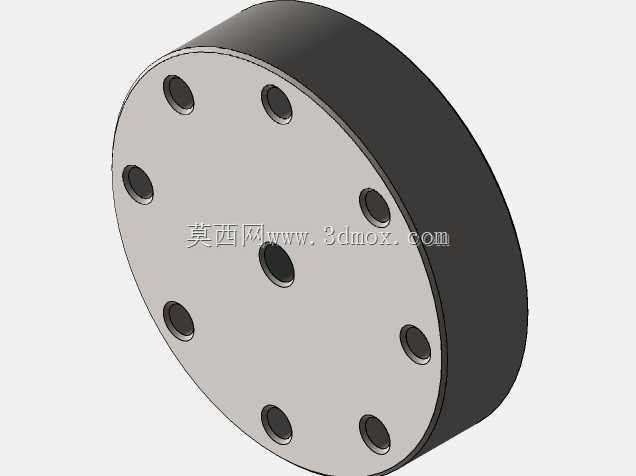

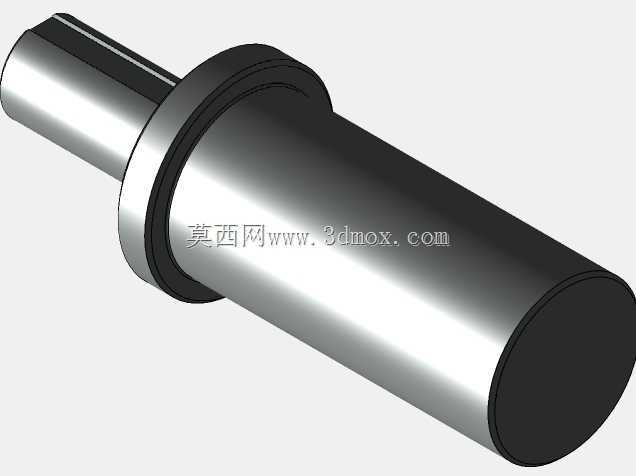

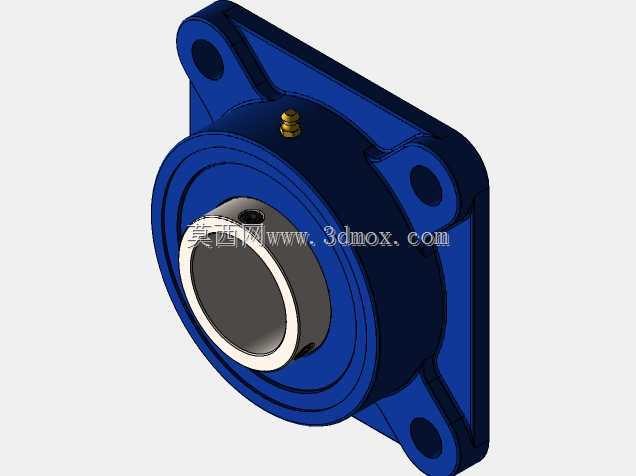

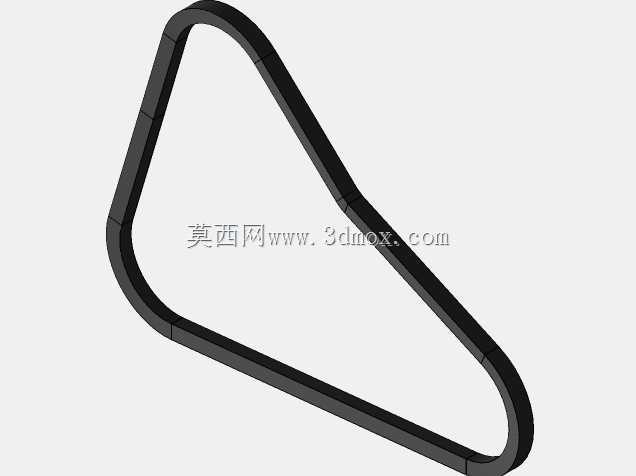

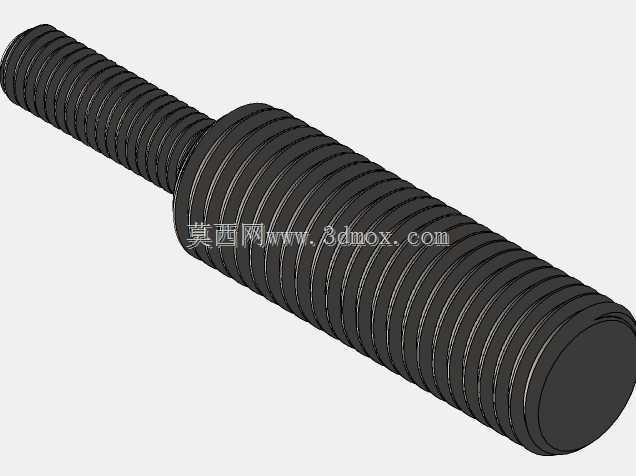

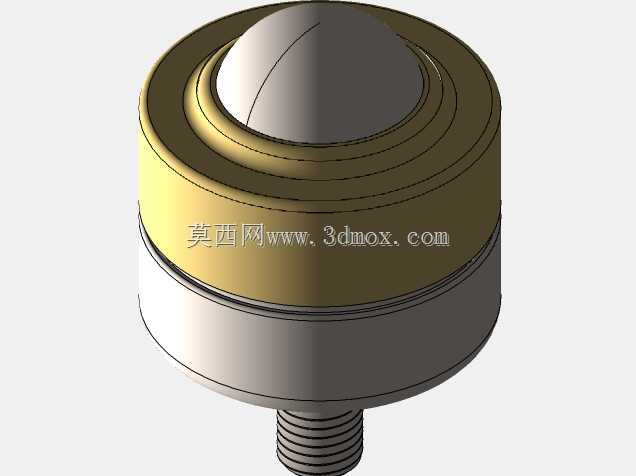

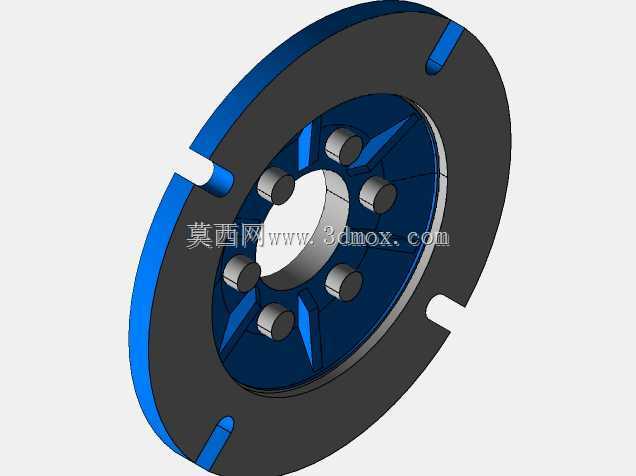

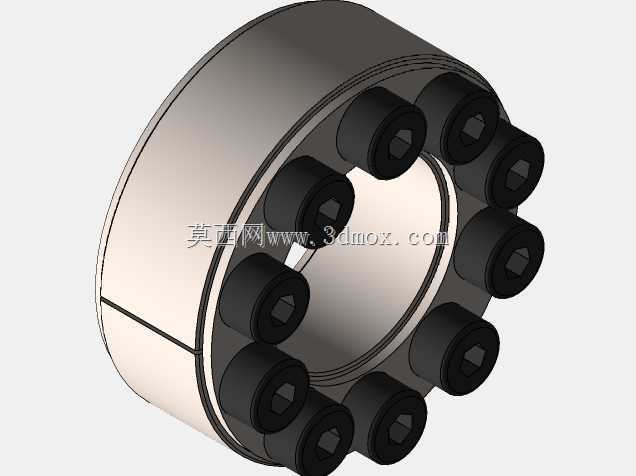

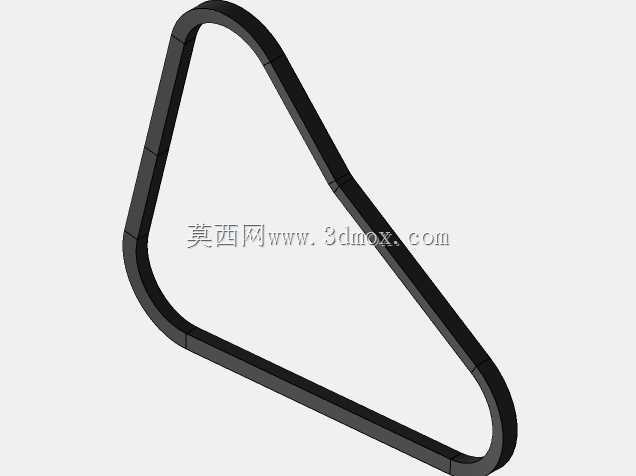

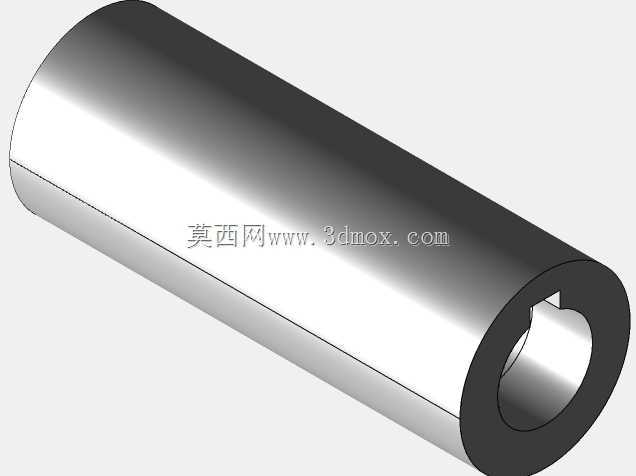

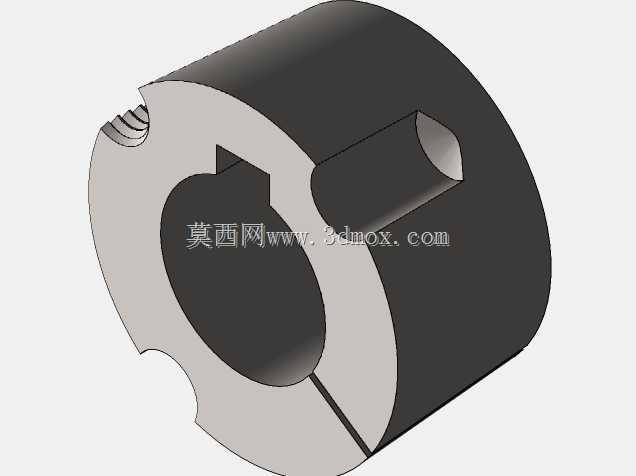

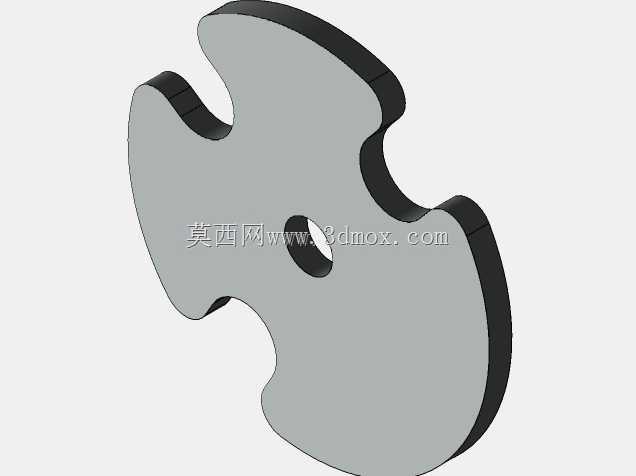

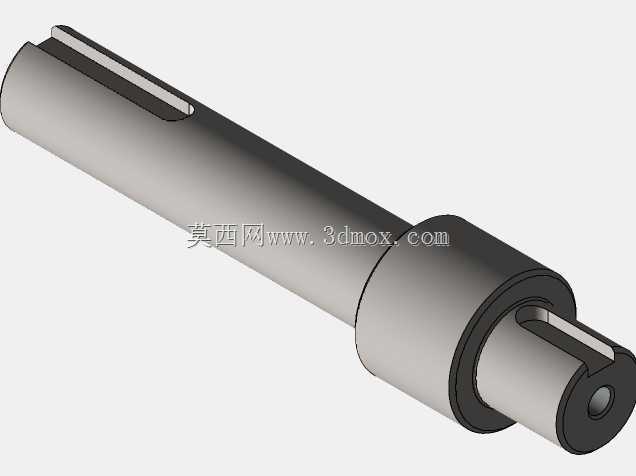

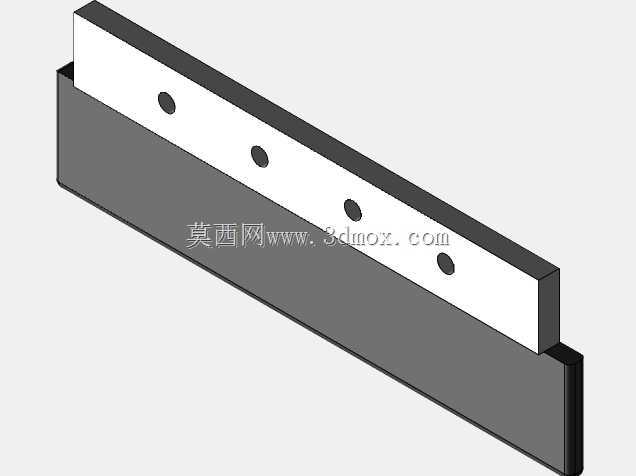

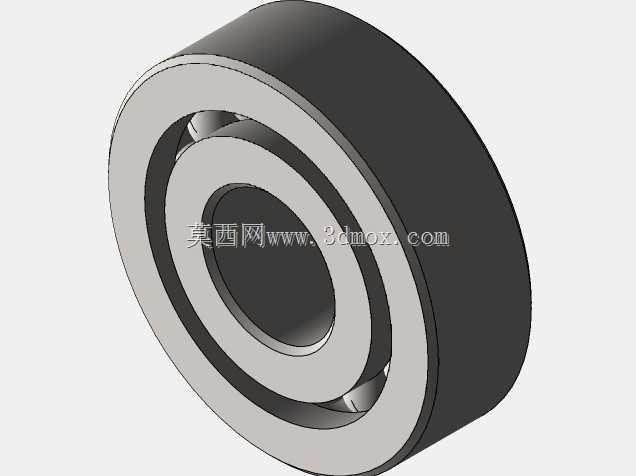

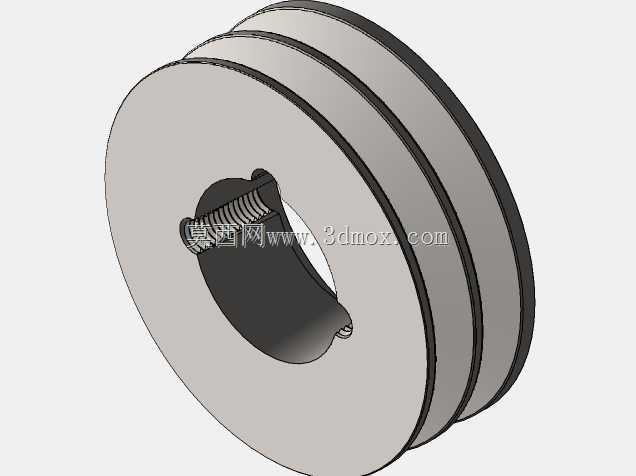

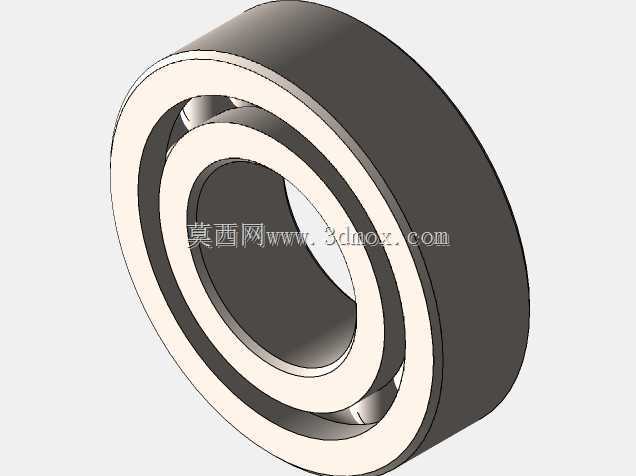

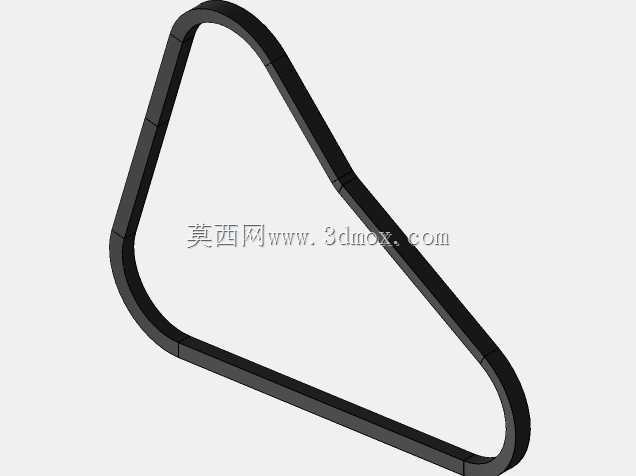

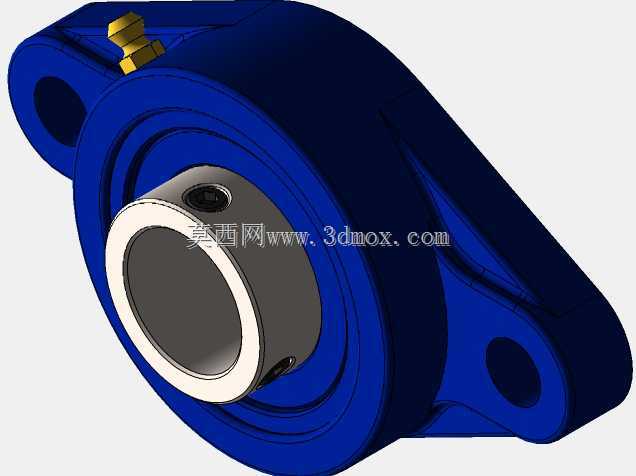

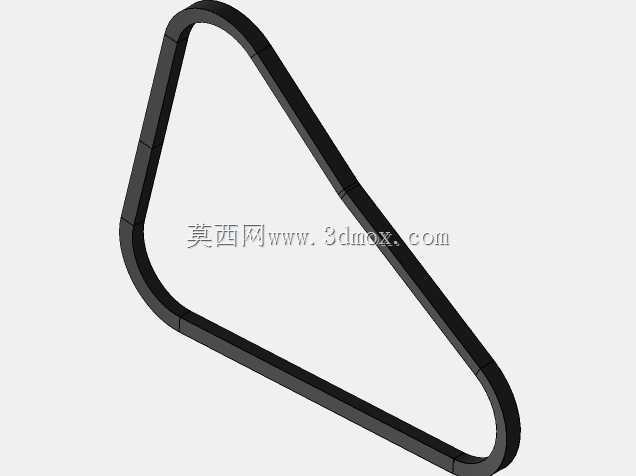

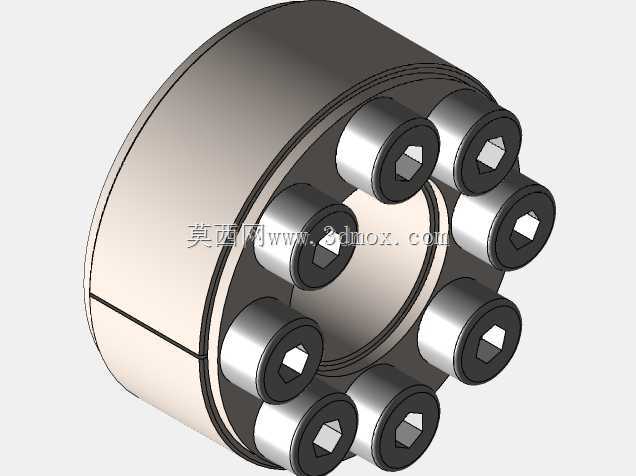

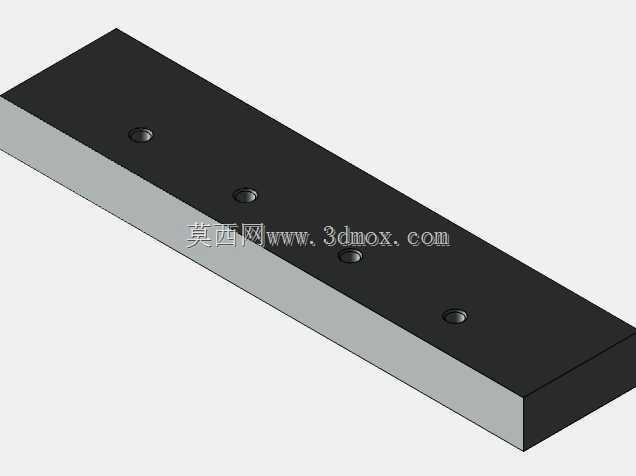

　　传动系统方面，转盘的分度转位采用精密间歇分割机构配合齿轮传动，转位定位精度高，启停冲击小，可承受多组动力头同时加工时的切削反力，不会出现转盘窜动导致的加工偏位。动力头的进给采用线性导轨导向，配合齿轮齿条传动实现平稳的进给动作，导轨副选用标准Hiwing线性导轨，摩擦阻力小，进给运动无爬行，可保证钻孔的孔壁粗糙度与攻丝的进给均匀性。设备的支撑机架采用方管焊接框架结构，底部设计可调式脚杯，可适应车间不同平整度的地面安装，机架中部预留足够的维护空间，方便日常对传动部件、气动管路的检修与保养，机架台面采用加厚钢板加工，安装面经铣削加工保证平面度，所有动力单元、转盘机构的安装基准面统一加工，可降低装配时的累计误差。

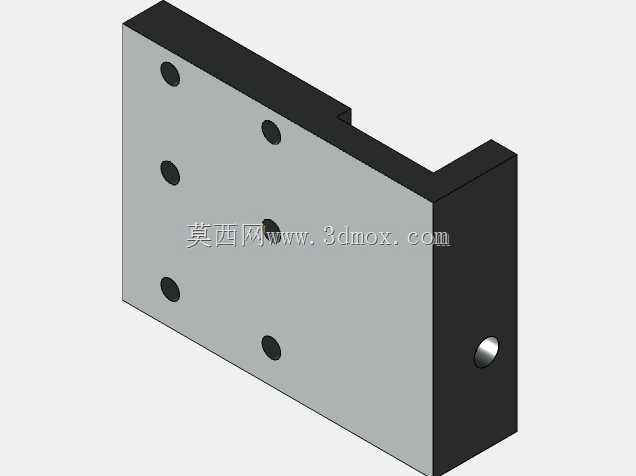

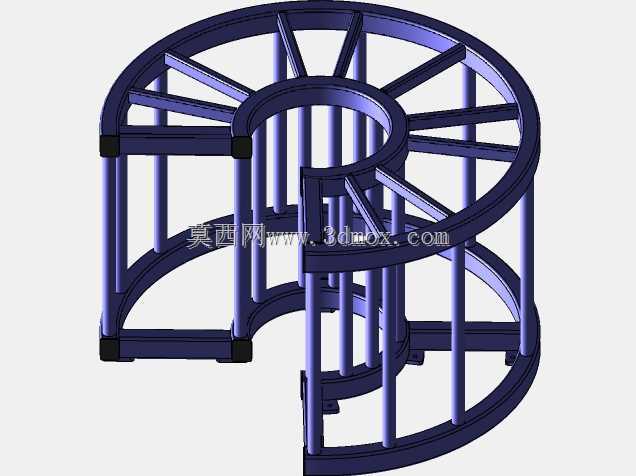

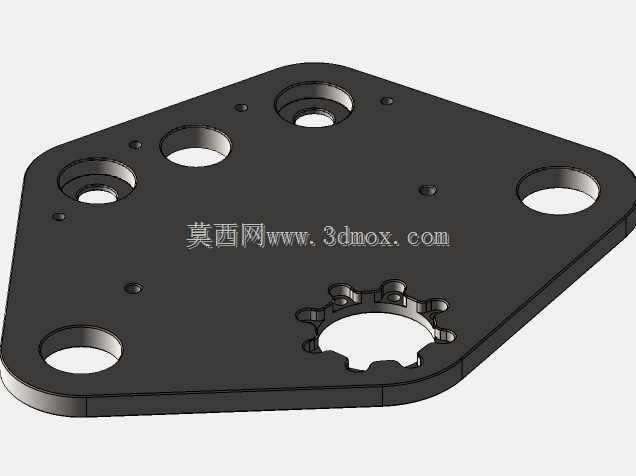

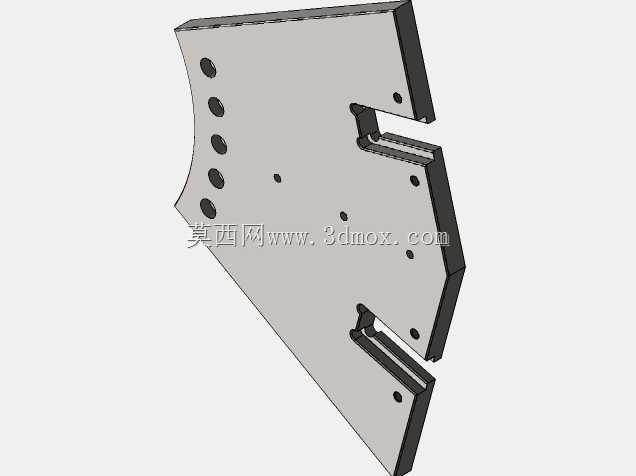

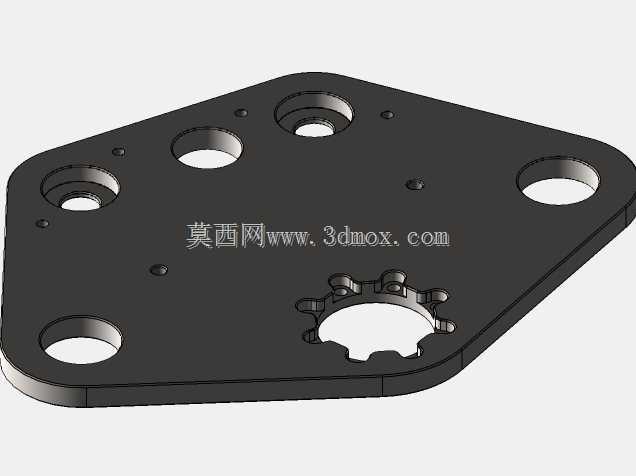

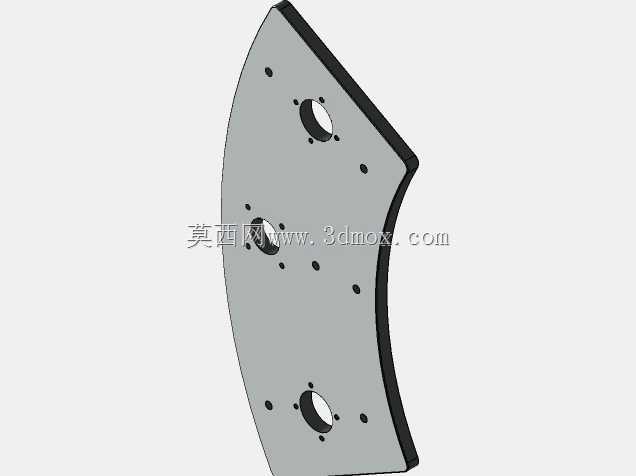

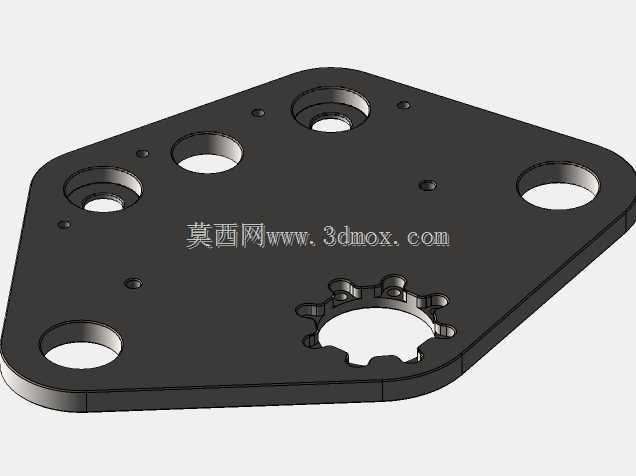

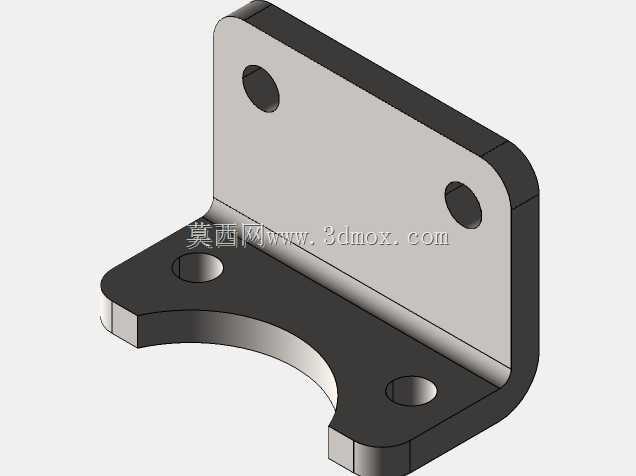

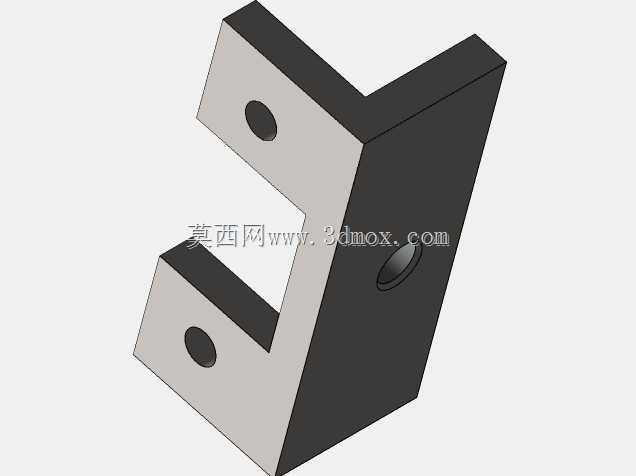

　　设计过程中，针对多工位同时加工的振动问题，对机架的支撑结构做了加强设计，四个斜向支撑腿与中部环形框架形成稳定的桁架结构，可有效吸收钻削、攻丝时产生的振动，避免振动传导影响相邻工位的加工精度。动力头的安装支架设计了可调节的腰型孔，可根据工件的加工孔位调整动力头的安装位置与角度，适配不同规格、不同孔位分布的工件加工需求，具备一定的柔性生产能力。设备的气动管路、线缆均采用拖链内置排布，避免转盘转位时拉扯管线造成的故障，所有传动外露部分均设计有防护盖板，符合车间设备的安全操作规范。

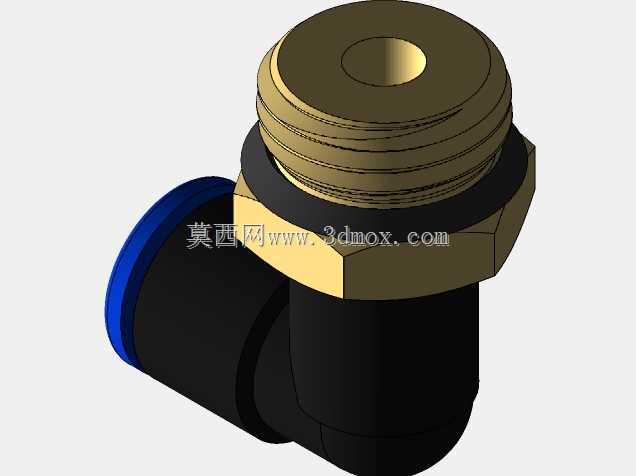

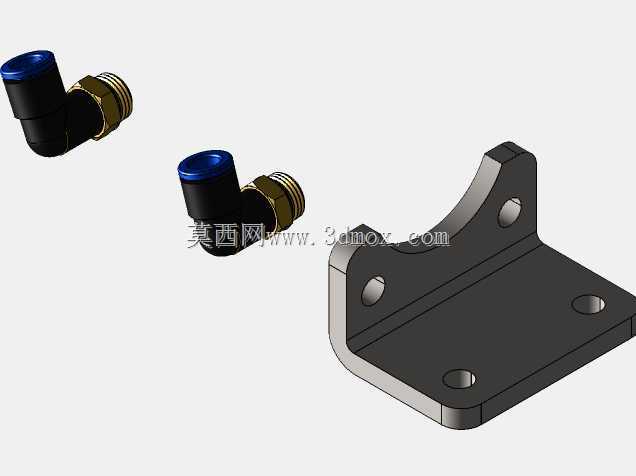

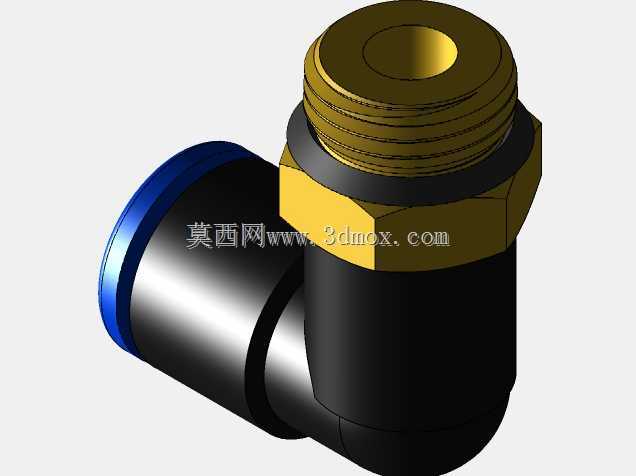

　　从安装边界来看，设备整体为圆形布局，最大外径约1.2米，整体高度约1.4米，安装时仅需预留周边0.5米的操作与维护空间即可，不需要额外的复杂地基，普通硬化车间地面即可放置安装，气源接口采用标准快插接头，供电接入常规工业三相电即可投入使用，部署灵活度高，既可以作为独立的加工单元单独使用，也可以接入自动化产线，搭配机械手实现全自动上下料的无人化加工。在实际应用中，这类设备尤其适合加工法兰类小零件、压铸件安装孔、电子五金件的螺纹孔等批量大、工序固定的产品，相比传统的台钻、攻丝机分体加工模式，可将单零件的加工节拍压缩60%以上，同时避免工序转运过程中造成的工件磕碰、定位偏差问题，稳定提升加工良品率。
