手动式管道切割工具结构设计方案

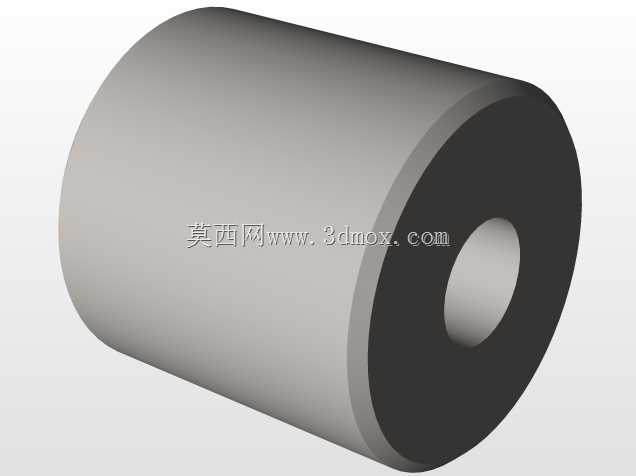

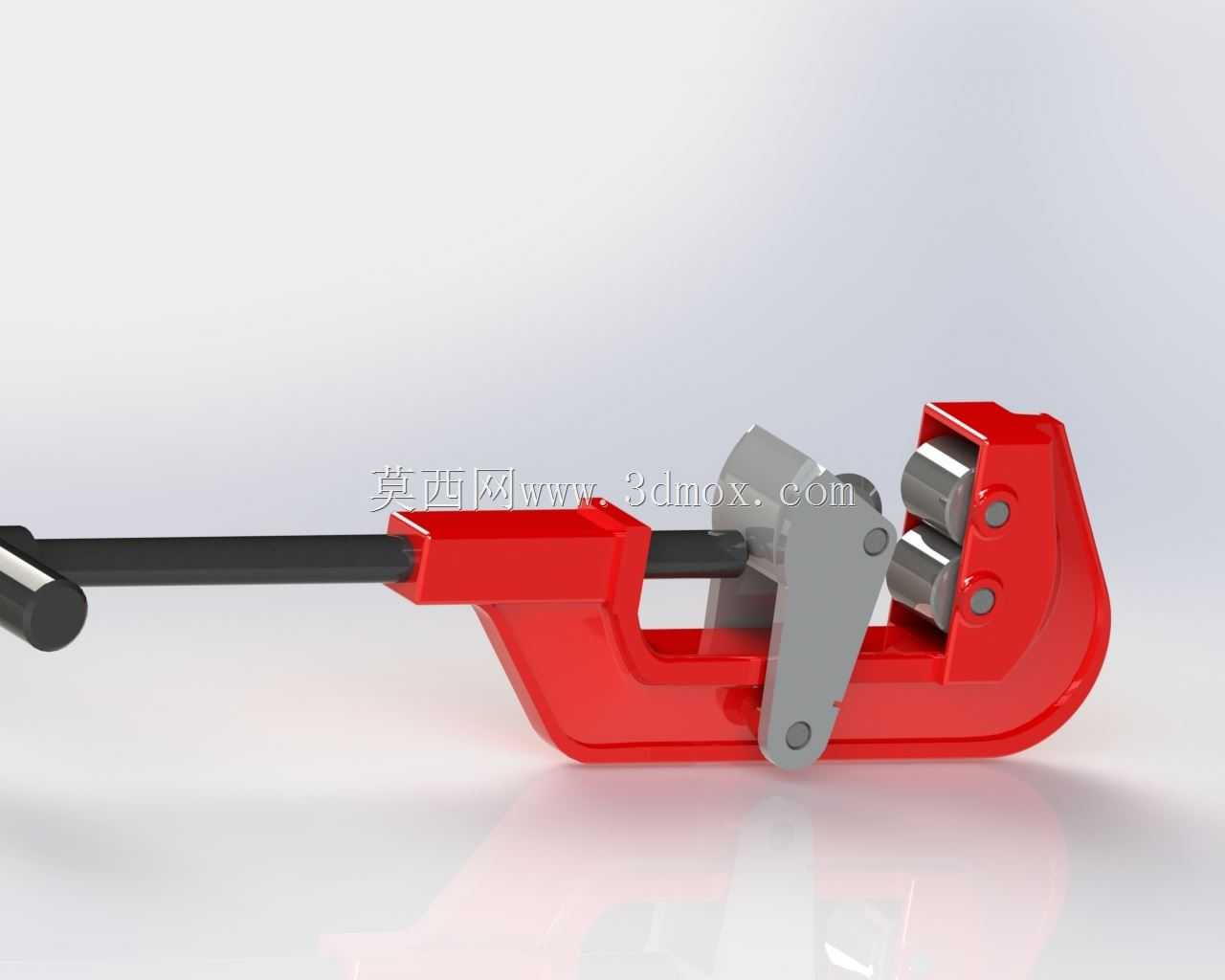

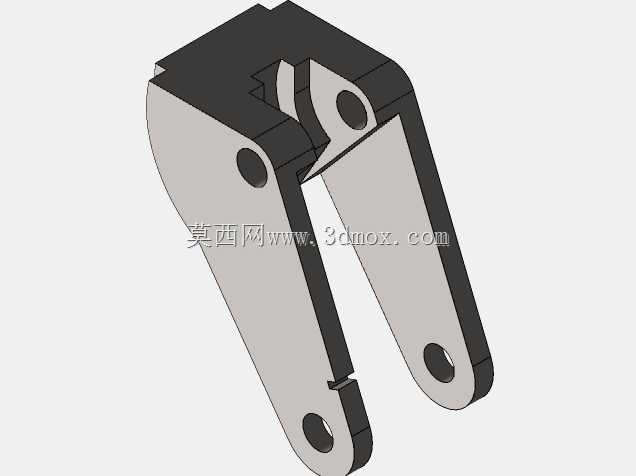

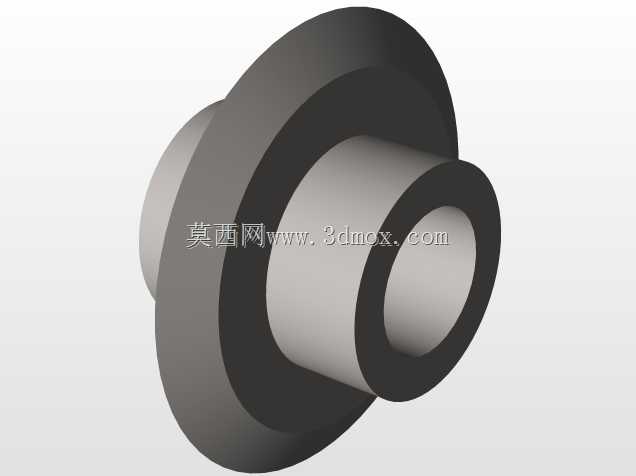

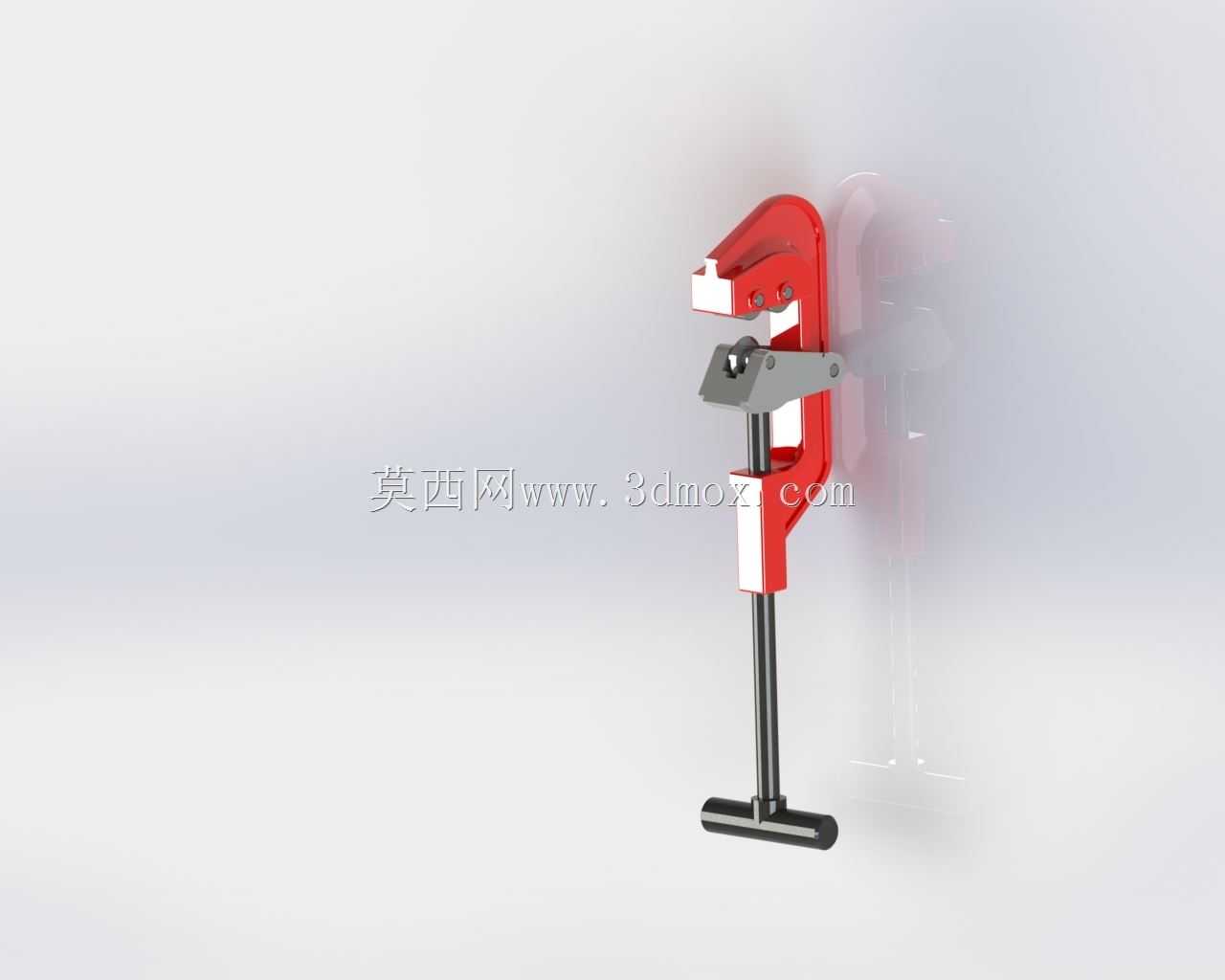

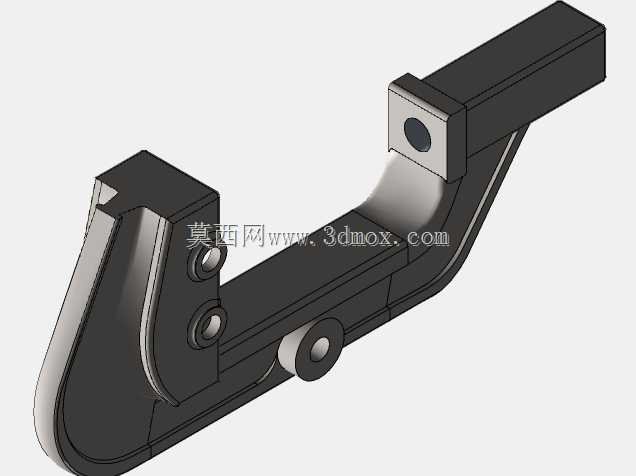

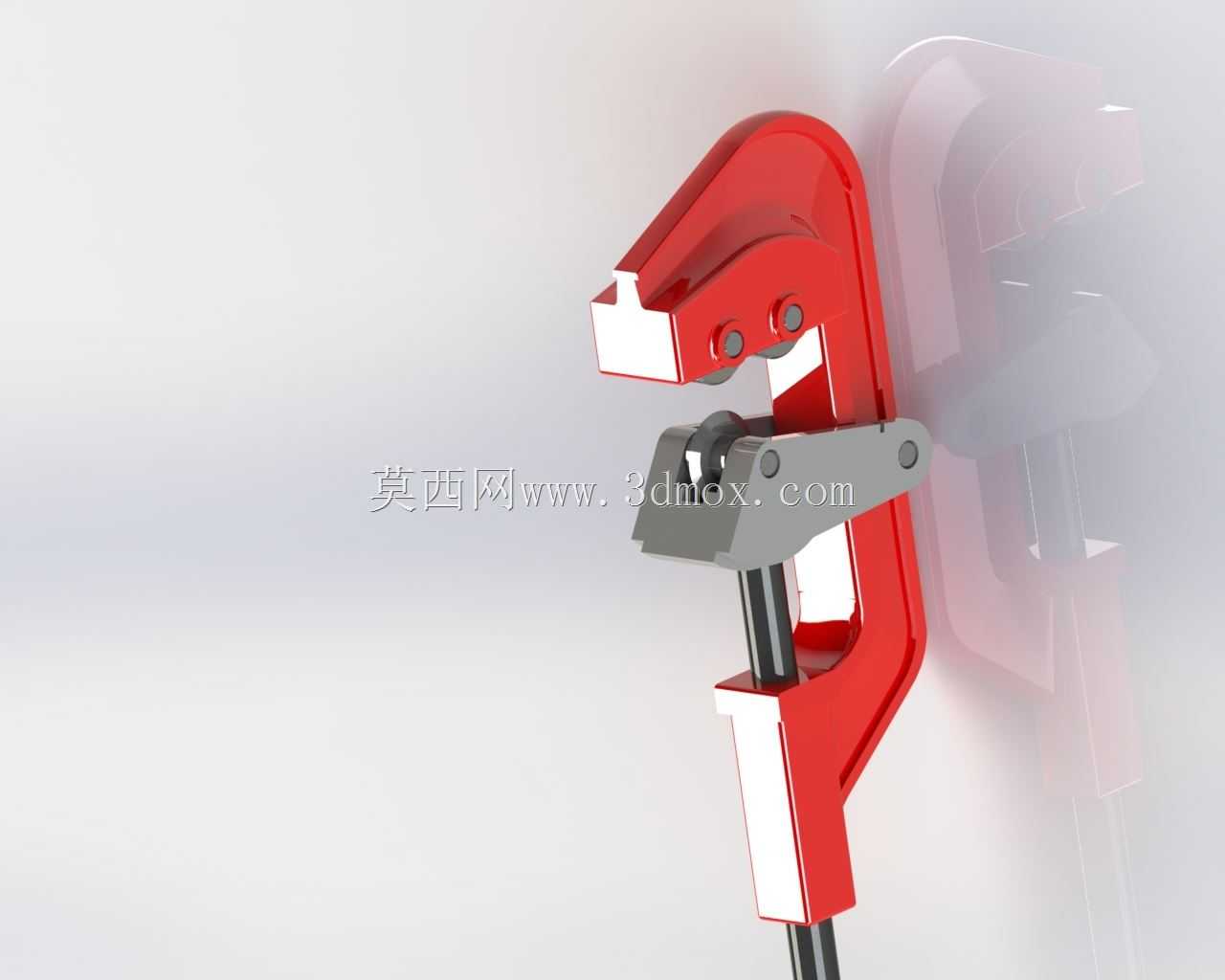

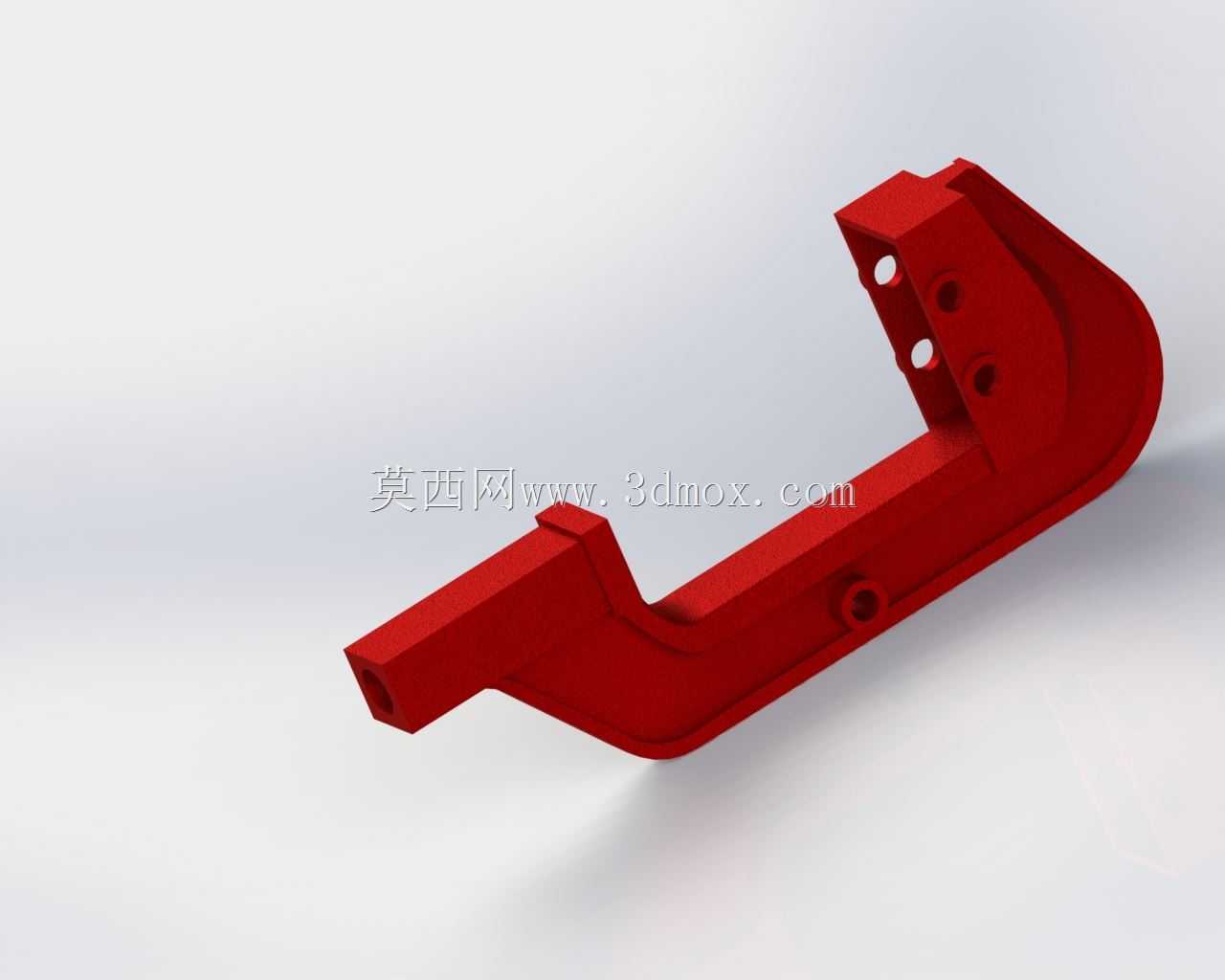

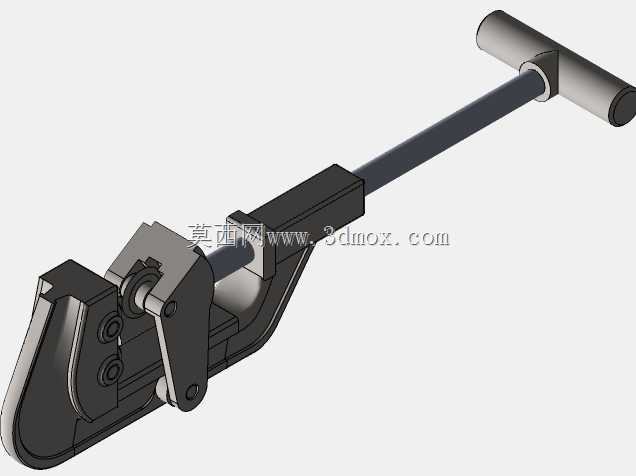

这款手动切管工具主要面向家装水电施工、设备管路维保、小型金属加工场景设计，可适配不同壁厚的金属管材、硬质塑料管材的定长截断作业，无需外接电源或气源，依靠手动旋拧进给即可完成切割，尤其适合狭窄空间、无供电条件的户外管路作业场景，能够替代传统钢锯实现切口平整无毛刺的管材截断效果，大幅降低管路施工的后续打磨工作量。从功能结构来看，工具主体采用C型开放式铸钢机架作为承载基础，机架内侧设置两组平行支撑滚筒，作业时可将待切割管材承托在滚筒之间，转动进给手柄时，带刃口的切割压轮会逐步向管材表面施压，配合绕管材周向转动工具的动作，让刃口逐步切入管壁完成截断，支撑滚筒可随管材周向转动自由滚动，避免切割过程中管材表面出现划伤，同时保证切割轨迹始终垂直于管材轴线，杜绝斜口、切口错位的问题。设计过程中重点优化了进给机构的受力路径，将旋拧进给的作用力通过杠杆结构传递到切割压轮上，相比传统直压式切管工具可降低约三成的操作力度，长时间作业也不易产生手部疲劳；切割压轮采用高硬度合金材质刃口，针对薄壁金属管设计了圆弧过渡刃角，切割时不会出现管壁塌陷、管口变形的问题，针对厚壁管材则可通过多圈渐进进给的方式逐步切透，避免单次进给力过大导致刃口崩损。外形尺寸方面，工具整体长度控制在适配单手握持的范围，C型开口的最大容纳管径覆盖日常施工常用的管材规格，机架尾部设置的加长进给手柄可提供足够的力臂，作业时无需额外加装加力杆即可完成常规壁厚管材的切割；安装边界上，工具无需额外固定基座，作业时仅需保证C型开口可完全套入待切割管材，周边预留可供手部转动工具的操作空间即可，无论是已铺设完成的墙面管路、还是台架上待加工的管材都可直接作业，不受安装位置的限制。整体结构的运动部件均做了防松脱设计，支撑滚筒与切割压轮的转轴都设置了防尘密封结构，可在多粉尘的施工场景下长期使用而不会出现卡滞，机架表面做了防锈喷塑处理，接触手部的位置做了圆角打磨，避免操作时划伤手部，兼顾了实用性与操作安全性。
