航天发射配套用火箭支撑固定结构件

　　在航天发射场的地面勤务保障系统中，箭体支撑结构是保障发射前箭体姿态稳定、承受整箭垂直载荷的核心部件，这类构件的设计合理性直接关系到射前箭体的安装精度与发射流程的安全性。本次设计的支撑结构，主要适配中小型运载火箭的地面固定工位，承担箭体垂直停放阶段的垂向载荷传递、横向风载限位以及射前快速解脱前的定位约束功能，区别于传统焊接式刚性支架，该结构在设计阶段就引入了拓扑优化逻辑，在保证承力冗余的前提下尽可能削减非受力区域的材料冗余。

　　从实际工况出发，该支架的安装边界需要匹配发射台预埋的T型槽接口，两个带通孔的上凸台用于对接箭体底部的定位销座，通孔内径适配标准规格的高强度铰制孔螺栓，安装时可通过垫片组调整支撑高度，补偿发射台平面的平面度误差，保证四个对称布置的支架受力均匀。下部的两个同轴通孔用于与发射台的摆动压块连接，在射前解锁流程中，压块可绕该孔轴转动快速脱离支架，避免对火箭起飞造成干涉。

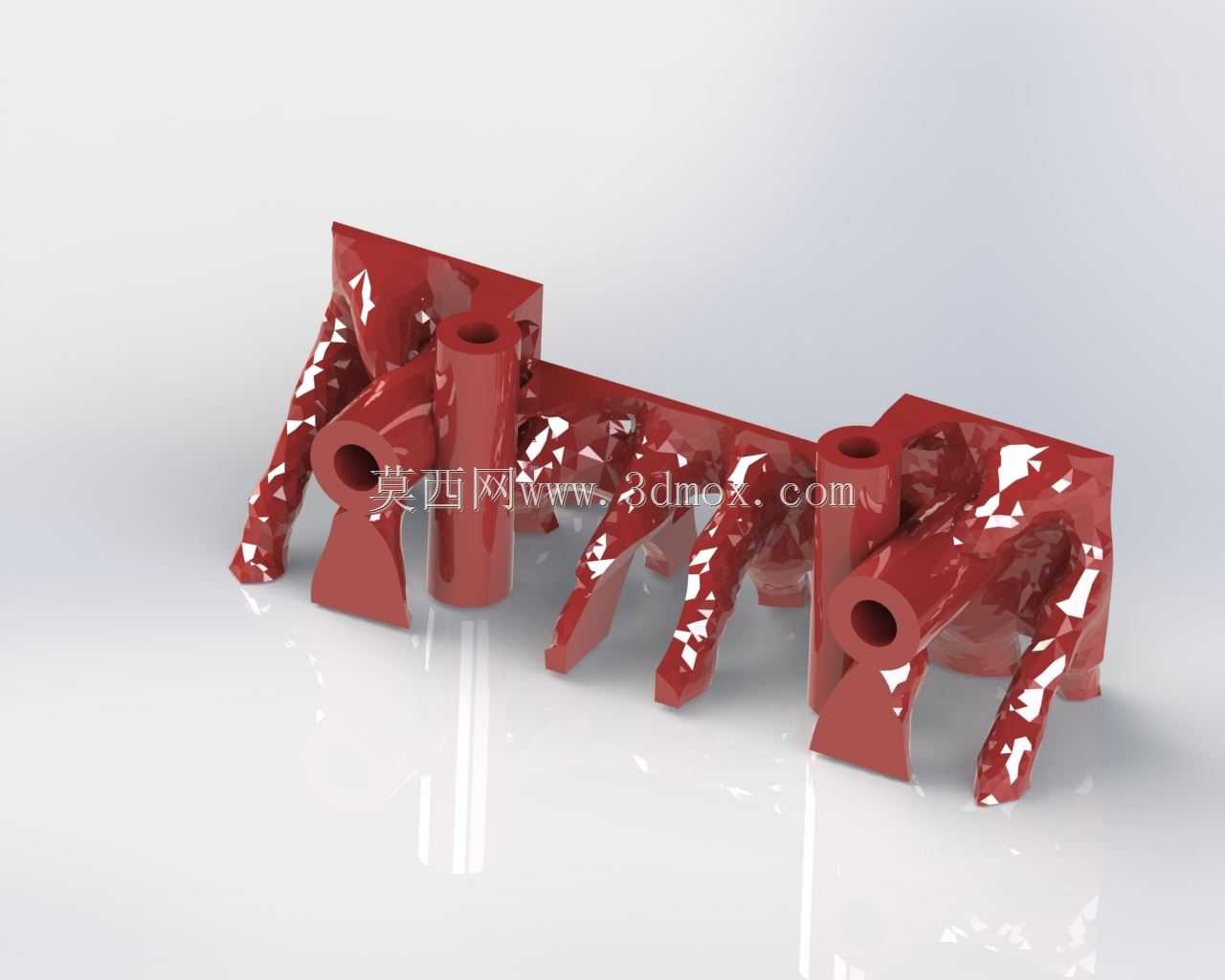

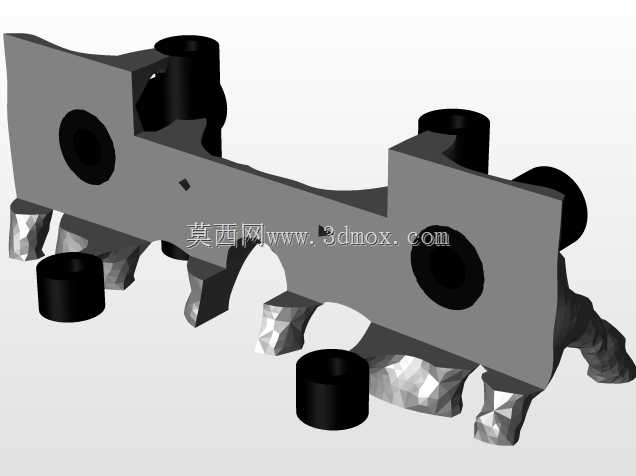

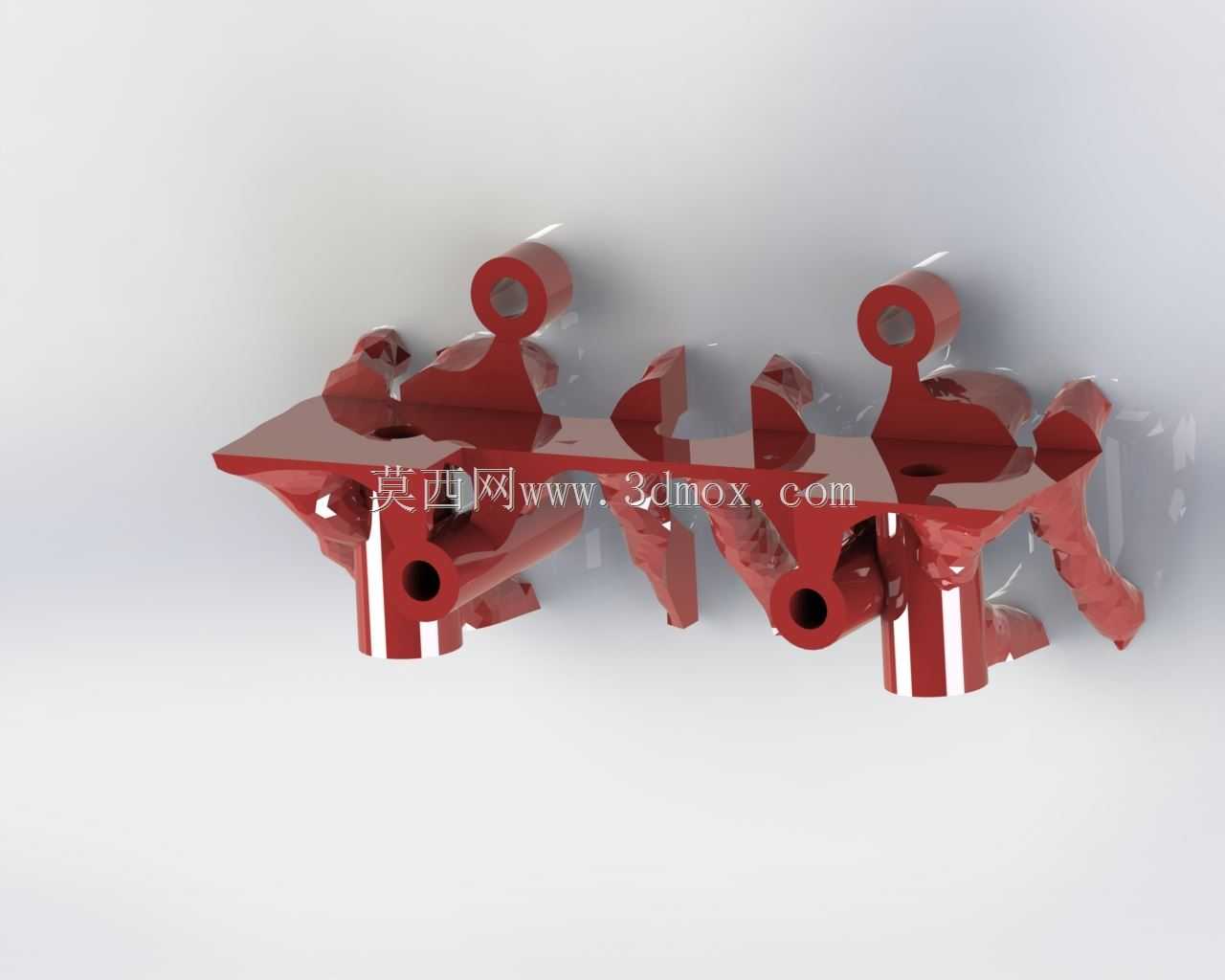

　　结构的承力路径经过多轮迭代优化，主承力板采用变厚度设计，载荷传递路径上的材料分布按照等强度原则布置，非承力区域通过拓扑挖空去除多余材料，相比传统等厚度铸造支架，整体重量降低近四成，同时一阶固有频率提升27%，能够有效规避发射场地面测试设备运转带来的共振风险。结构表面的加强筋并非按照常规正交网格布置，而是沿着主应力迹线走向分布，在垂向极限载荷工况下，筋条根部的最大应力控制在材料屈服强度的32%以内，留有足够的安全冗余，同时避免了应力集中导致的疲劳裂纹问题。

　　在实际应用场景中，这类支架不仅用于发射工位的固定支撑，还可适配火箭总装车间的垂直转运架车，作为转运过程中的箭体支撑构件使用，安装接口的通用化设计保证了支架在不同工位间的互换性，无需额外加工转接件即可完成快速换装。结构的所有棱边都做了R3以上的圆角处理，既避免了安装过程中的锐边磕碰损伤，也能有效降低应力集中系数，提升构件的疲劳寿命。针对沿海发射场的高盐雾环境，结构表面可采用硬质阳极氧化或者达克罗涂层处理，基体材料选用高强度铸造铝合金，在保证强度的同时降低整体重量，方便现场操作人员的安装与转运。

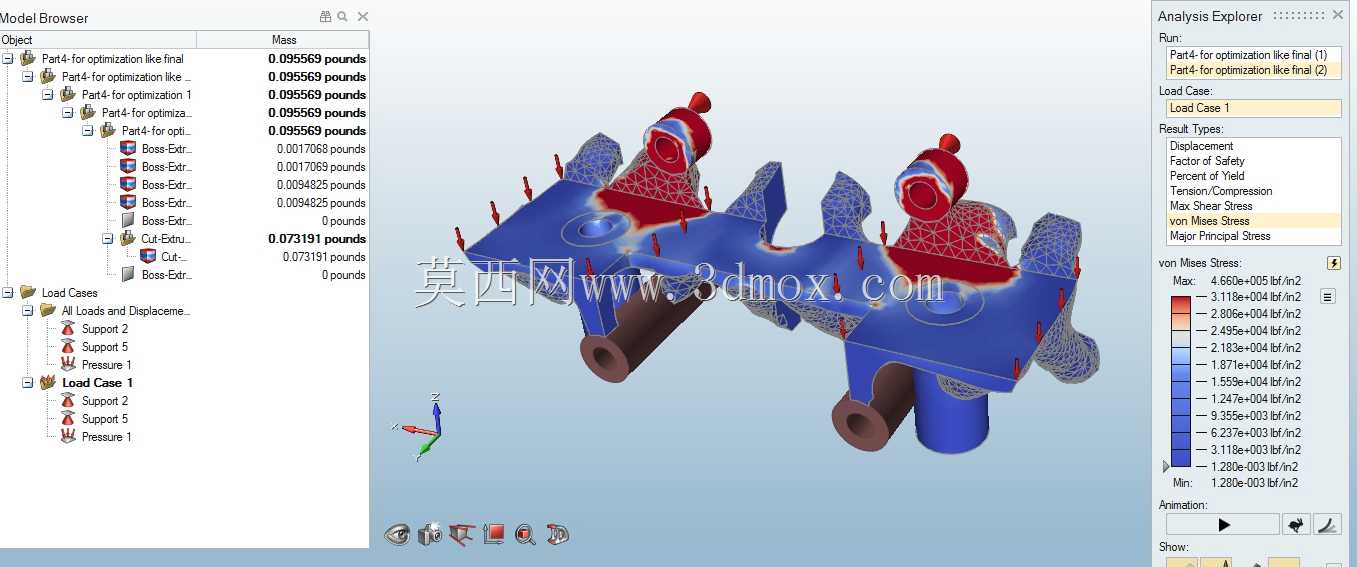

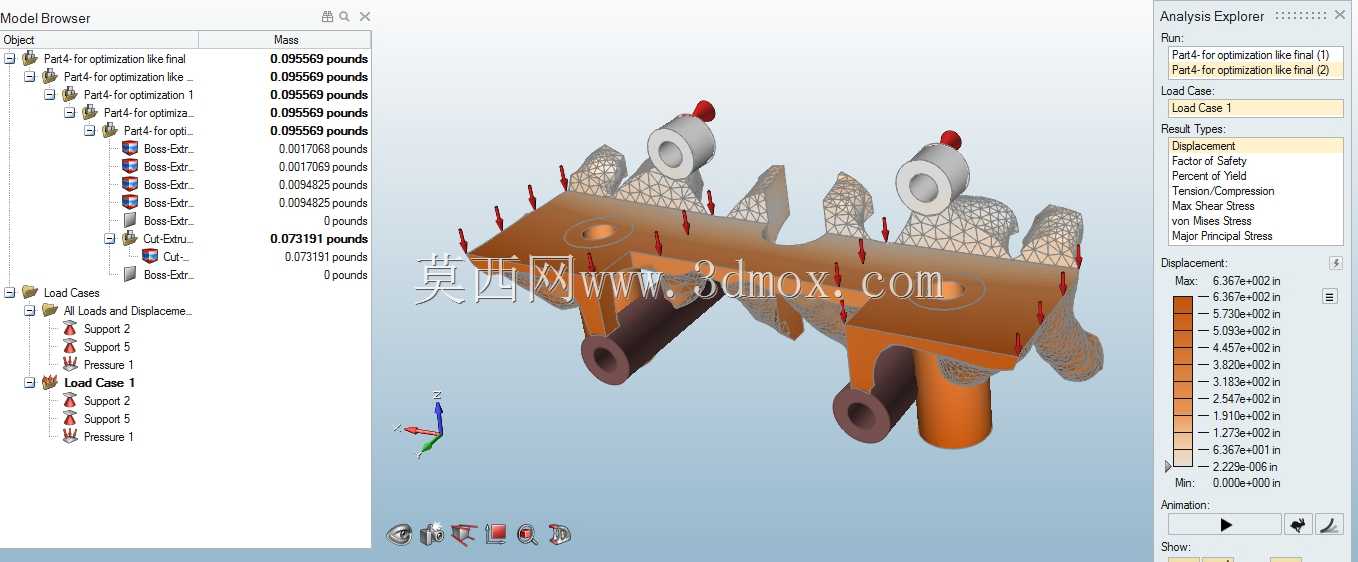

　　设计过程中重点校核了三种极限工况：一是火箭加注满推进剂后的最大垂向静载荷工况，验证支架的压缩强度与变形量，要求支撑面的垂向变形量不超过0.2mm，保证箭体的垂直度满足发射要求；二是地面十级风载下的横向载荷工况，验证支架连接部位的剪切强度，避免横向位移导致箭体定位偏移；三是运输过程中的三向冲击载荷工况，验证结构的动态刚度，避免转运过程中出现谐振导致结构松动。经过多轮仿真迭代，最终的结构形态在所有校核工况下都满足设计指标，同时重量控制在合理区间，相比传统设计方案在安装便捷性、载荷适应性、使用寿命上都有明显提升。

　　结构的安装定位面都经过铣削精加工，平面度公差控制在0.05mm以内，保证与箭体接触面、发射台安装面的贴合度，避免局部点接触导致的压溃问题。两个上安装孔的中心距公差严格控制在±0.03mm，与箭体底部定位销的位置精度匹配，安装时无需额外修配即可完成定位，大幅缩短射前准备的安装时间。下部铰接孔内预留了自润滑衬套的安装空间，可镶嵌铜基石墨衬套降低转动摩擦系数，保证解锁过程中压块转动顺畅，不会出现卡滞问题。
