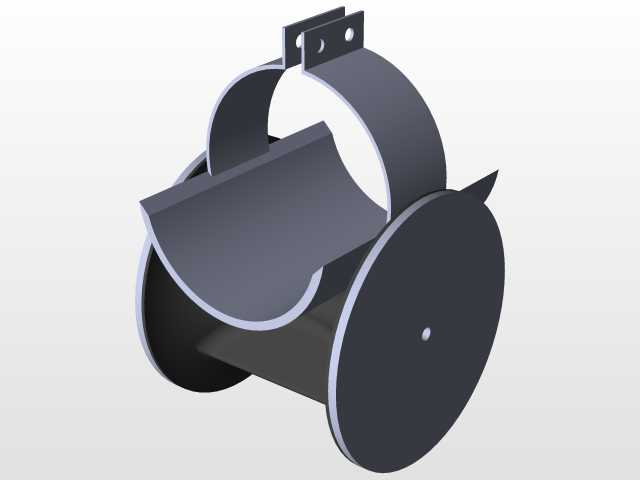

热力管道配套滑动支撑管支架结构

在民用建筑供暖、工业厂区热力输送管网的布设场景中，管道受内部输送介质温度变化影响会产生轴向热位移，若直接将管道刚性固定在土建结构上，热胀冷缩产生的应力会直接拉扯管道焊口、损伤连接法兰，严重时甚至会造成管道变形开裂，这类管支架正是为适配这一工程需求设计的滑动支撑构件。从结构设计逻辑来看，上部的双螺栓抱箍结构采用圆弧面贴合管道外壁，安装时可根据管道实际外径微调抱箍的开合角度，两个带孔的安装耳板通过标准紧固件锁紧，既能保证对管道的环抱约束力，避免管道运行过程中出现径向跳动或横向移位，又不会将管道完全锁死，预留了轴向滑动的余量。下部的弧形承托座与抱箍形成上下环抱的受力结构，承托面的弧度与管道外径完全匹配，可将管道的垂直载荷均匀分散到整个支撑接触面上，避免局部应力集中造成管道外壁压痕。两侧的圆形挡边结构是设计中容易被忽略的细节，它的作用是限制管道的横向位移量，当管网出现水锤冲击或者侧向受力时，挡边可以挡住管道外壁，防止管道从支撑座上滑脱，同时挡边与承托座之间采用圆弧过渡，不会在安装过程中划伤管道的防腐保温层。底部的支撑底板为平整的安装基准面，现场施工时可直接焊接在预埋的钢结构支架上，或是通过膨胀螺栓固定在混凝土支墩顶面，安装边界不需要额外加工复杂的配合面，适配绝大多数现场的安装条件。考虑到热力管道长期运行时会有微量的轴向窜动，承托面与管道接触的位置预留了足够的滑动长度，不会因为管道热伸长导致支撑点脱离有效承托范围，整个构件的受力路径清晰，垂直方向的载荷依次通过抱箍、承托座、底板传递到下部支撑结构，横向载荷则由两侧挡边和抱箍共同承担，没有冗余的受力构件，制造时仅需要通过板材切割、卷弧、焊接即可完成加工，不需要复杂的机加工工序，加工成本低，现场安装便捷，能够适配不同管径的热力输水管道支撑需求，在常温输水、工业循环水管道的布设中也可通用，只需要根据对应管道的外径调整抱箍和承托座的圆弧尺寸即可。
