教学演示用偏心式压力机结构设计

　　这套偏心压力机结构，最初的设计定位是面向职业院校、工科专业实训环节的教学演示载体，区别于工业量产线用的大吨位压力加工设备，它的核心作用是把偏心驱动的冲压动作逻辑直观拆解出来，让学习者能清晰看到动力输入到滑块往复施压的完整传动链路。从实际应用场景来看，它既可以作为课堂上的结构认知教具，配合机械原理课程讲解曲柄滑块类机构的运动特性，也能在金工实训环节承载小载荷的薄料压印、小零件校形这类轻量压力加工作业，不会因为吨位过大带来实训操作的安全隐患。

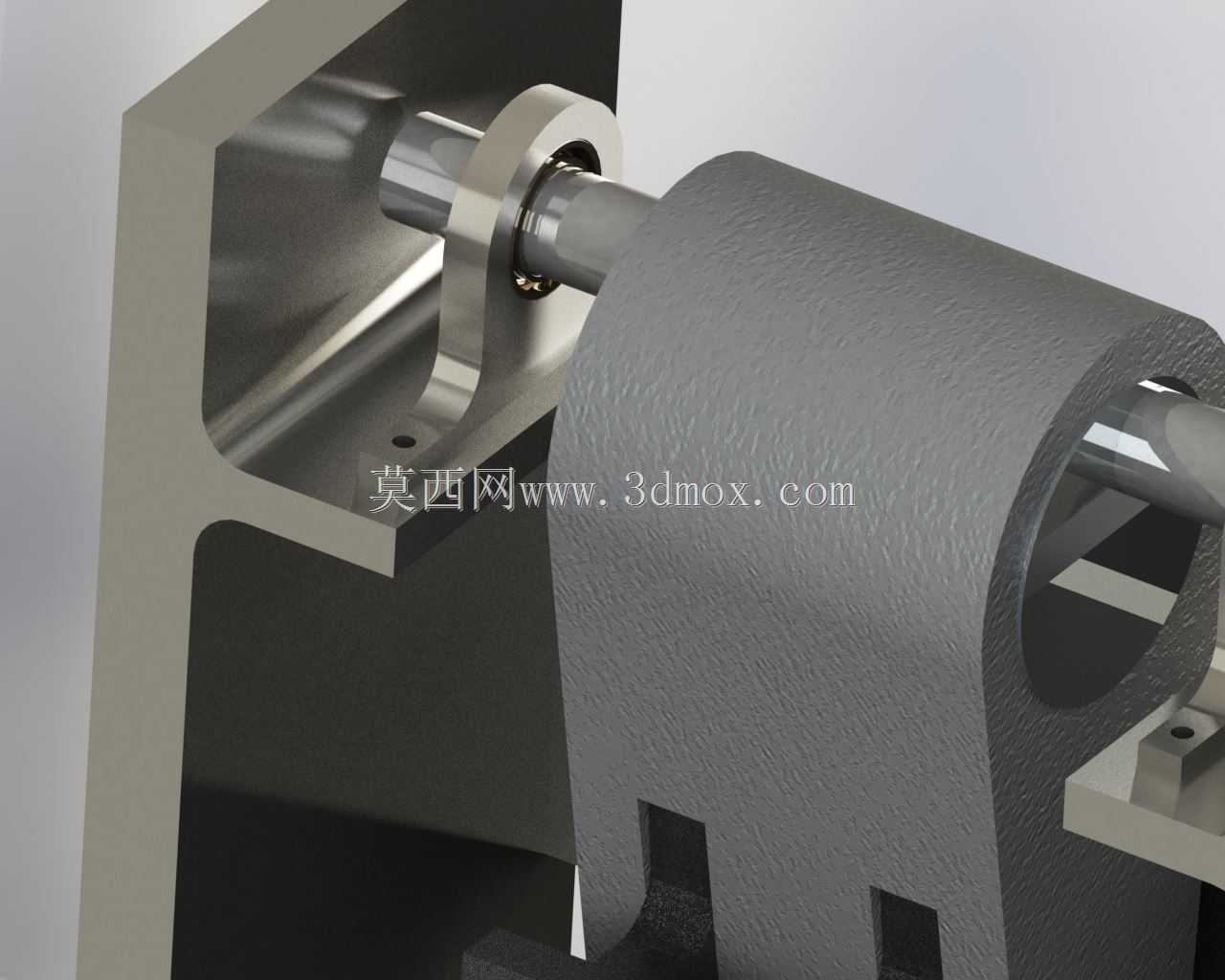

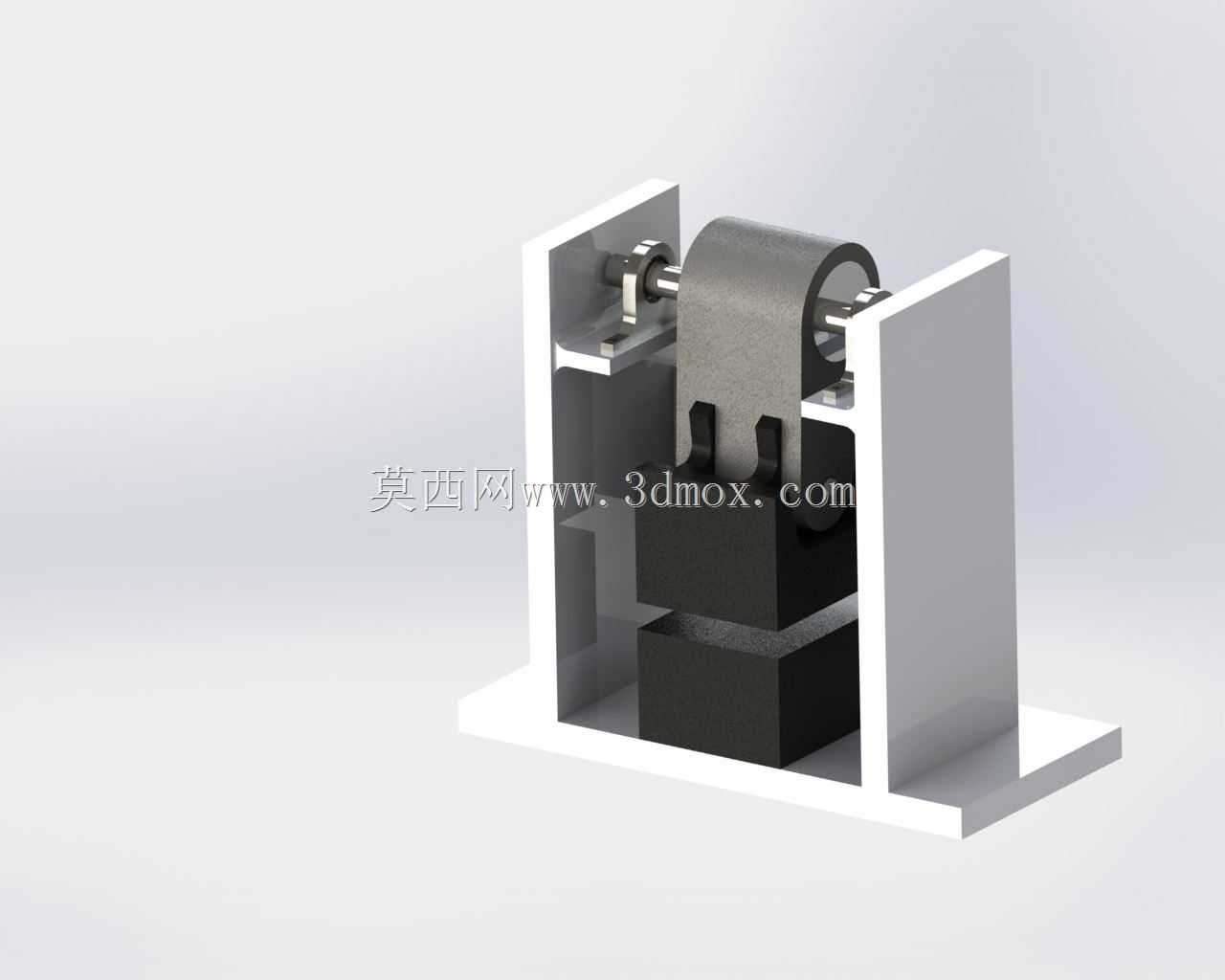

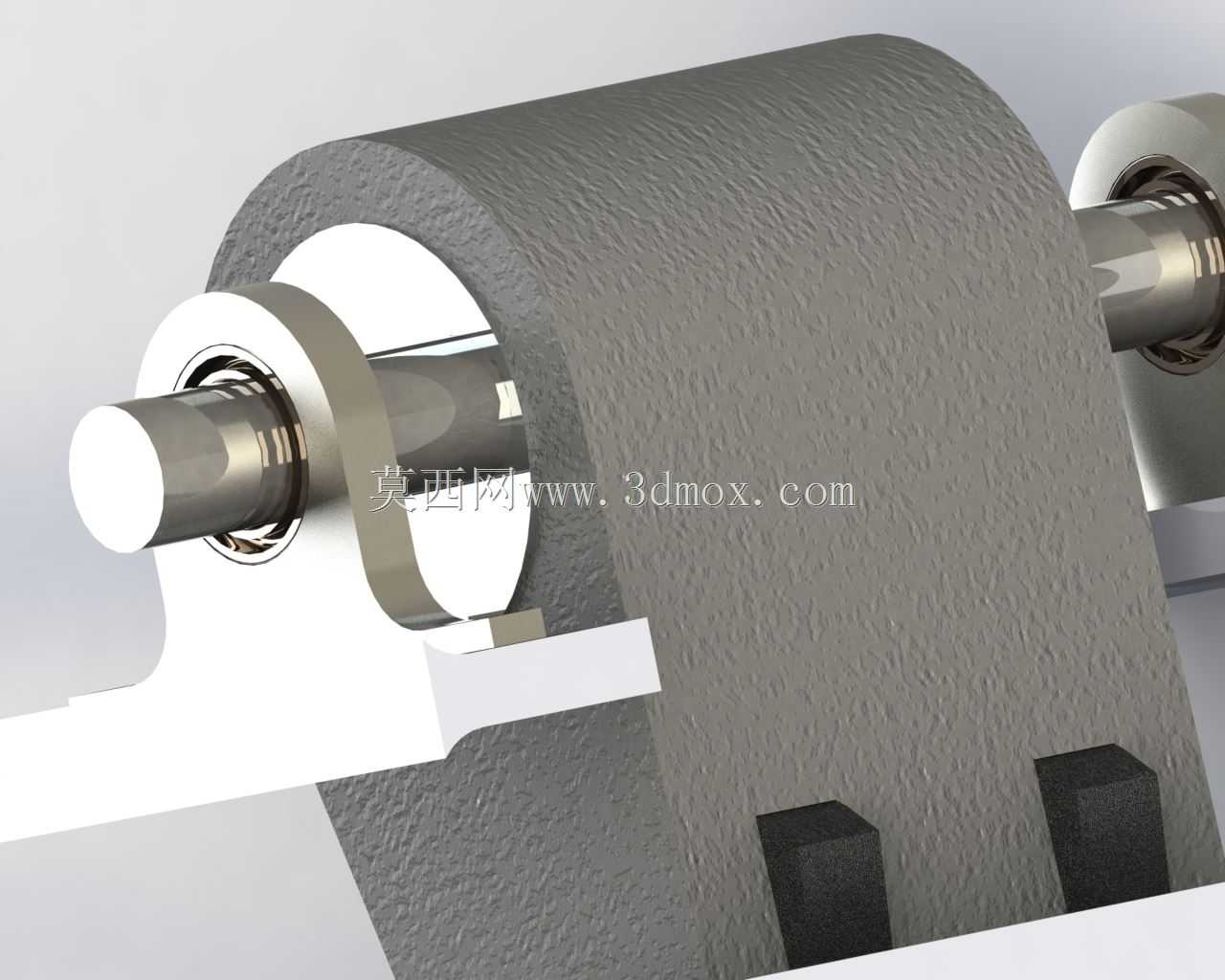

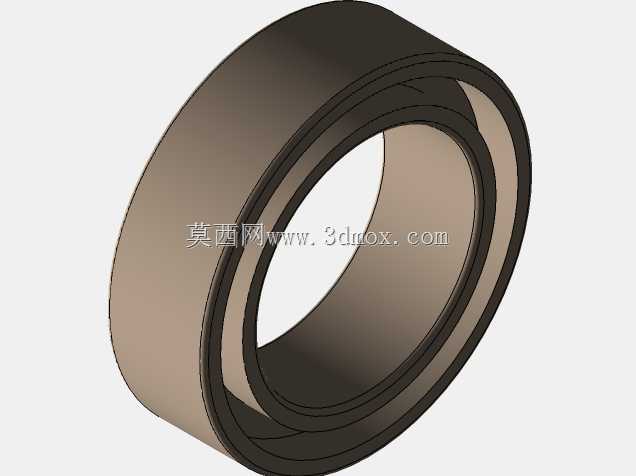

　　从功能特性上拆解，这套结构采用开式双立板支撑的框架布局，两侧立式支撑板通过底部的安装底板连为整体，形成稳定的受力承托结构，偏心轴组件横架在两侧立板的上部轴承位上，轴段的偏心位置套装滑块连接套，直接驱动下方的压头滑块做垂直方向的往复直线运动，和常规工业压力机相比，它省去了复杂的离合制动、飞轮储能、气动平衡等冗余结构，把偏心驱动的核心运动副完全外露，观察者可以直接看到偏心轴转动时，如何将旋转运动转化为压头的上下施压动作，压头下方设置固定的工作台面，用于放置待加工的工件或者演示用的坯料，压头下行的极限位置、上行的回程轨迹都通过两侧立板的导向槽做限位，避免运动过程中出现偏载卡滞。

　　设计思路上，整个结构优先考虑易加工、易装配、易观察的需求，所有支撑件都采用规整的板类结构，不需要复杂的曲面加工，普通的铣削、钻孔工序就能完成所有零件的加工，装配环节不需要专用工装，按照轴系、滑块、支撑框架的顺序就能完成整体组装，零件之间的配合公差选择适中的过渡配合与间隙配合，既保证运动过程无明显晃动，也不会因为公差过紧导致装配难度提升，适合教学场景下的拆装练习。结构的运动逻辑完全遵循偏心驱动的压力机工作原理：动力从偏心轴的外伸端输入，手动转动或者连接低速电机即可带动偏心轴旋转，偏心轴的偏心距直接决定压头的行程长度，这套结构的偏心距设置为中等行程，既可以保证足够的施压位移，也不会因为行程过大导致整体结构尺寸过高。

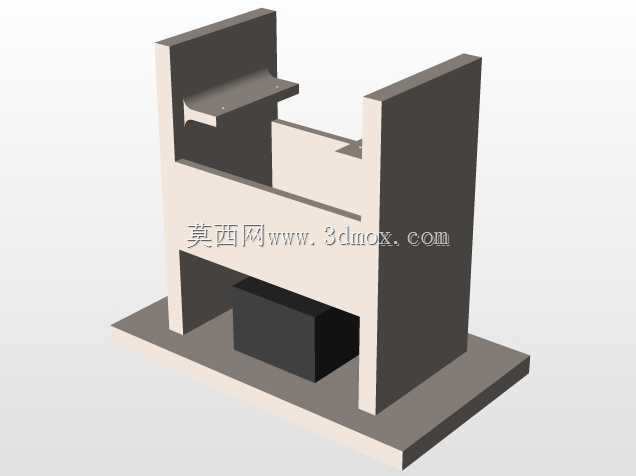

　　从安装边界与尺寸逻辑来看，底部安装底板为平整的矩形结构，四个角位预留了安装固定孔，可以直接固定在实训工作台或者台架上，不需要额外做地基处理，整体的横向宽度控制在双立板外侧间距加安装余量的范围，纵向深度以覆盖偏心轴、滑块、工作台的投影尺寸为基准，不会占用过多的实训台空间，垂直方向的高度以偏心轴转动到上止点时，压头和工作台之间留有足够的工件取放空间为设计依据，操作时不需要俯身或者抬手过高，符合实训场景的人机操作要求。两侧立板上的导向结构采用直槽式导向，和压头两侧的导向凸台配合，保证压头全程垂直运动，不会出现压头偏转导致的施压不均问题，偏心轴的两端支撑位采用同轴设计，装配时可以保证轴系转动顺畅，无卡滞点。

　　在实际教学使用中，这套结构可以直观演示偏心压力机的行程特性：当偏心轴转动到下止点时，压头到达最低位置完成施压动作，继续转动偏心轴，压头随偏心结构回程，到达上止点时留出工件取放的空间，整个运动过程的速度变化、施压位置都可以直观观察，帮助学习者理解偏心驱动类压力设备的工作逻辑，区别于肘杆式、液压式压力设备的运动特性。结构上没有设置多余的安全防护外壳，也是出于教学演示的需求，让所有运动副都处于可见状态，学习者可以清晰观察每个零件的运动状态、配合关系，理解每个结构部分的作用，比如偏心轴的偏心段如何带动滑块运动，两侧立板如何同时承担轴系支撑和滑块导向的作用，底部底板如何平衡整机的受力，避免施压过程中结构出现倾覆或者变形。

　　考虑到教学场景下的反复拆装需求，所有连接部位都采用可拆卸的紧固件连接，没有焊接、铆接等不可拆卸的结构，零件反复拆装也不会出现连接失效的问题，运动副的接触面可以在拆装过程中让学习者理解配合面的粗糙度要求、润滑位置的设置逻辑，比如偏心轴和支撑孔之间、滑块和导向槽之间的润滑点设置，都是实际工业设备维护中需要关注的要点，通过这套教学结构的实操，可以让学习者提前建立设备维护的基础认知。
