卡扣式压电氧气压力传感结构设计

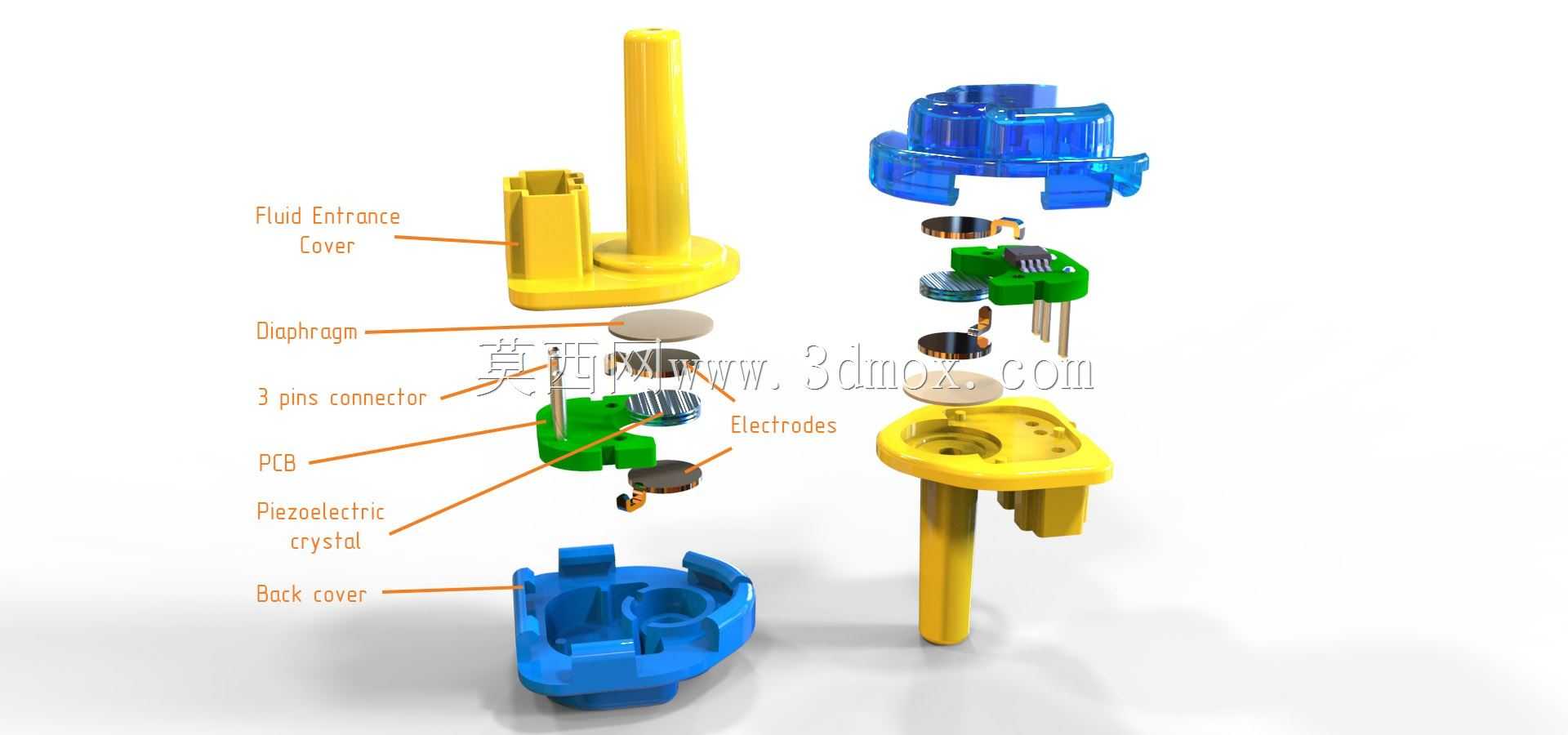

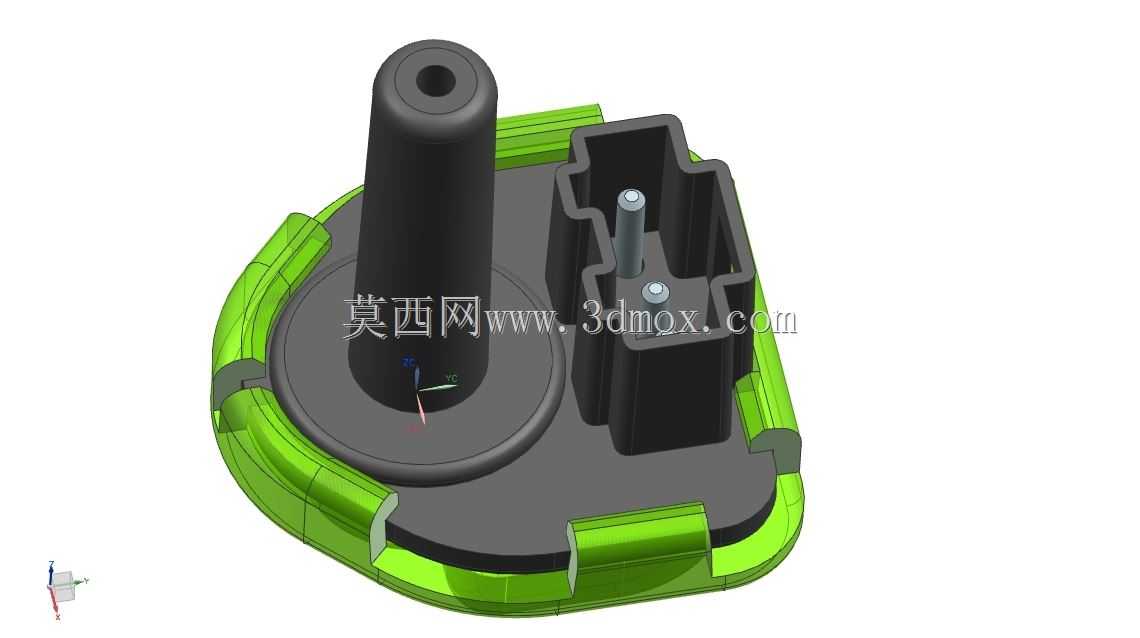

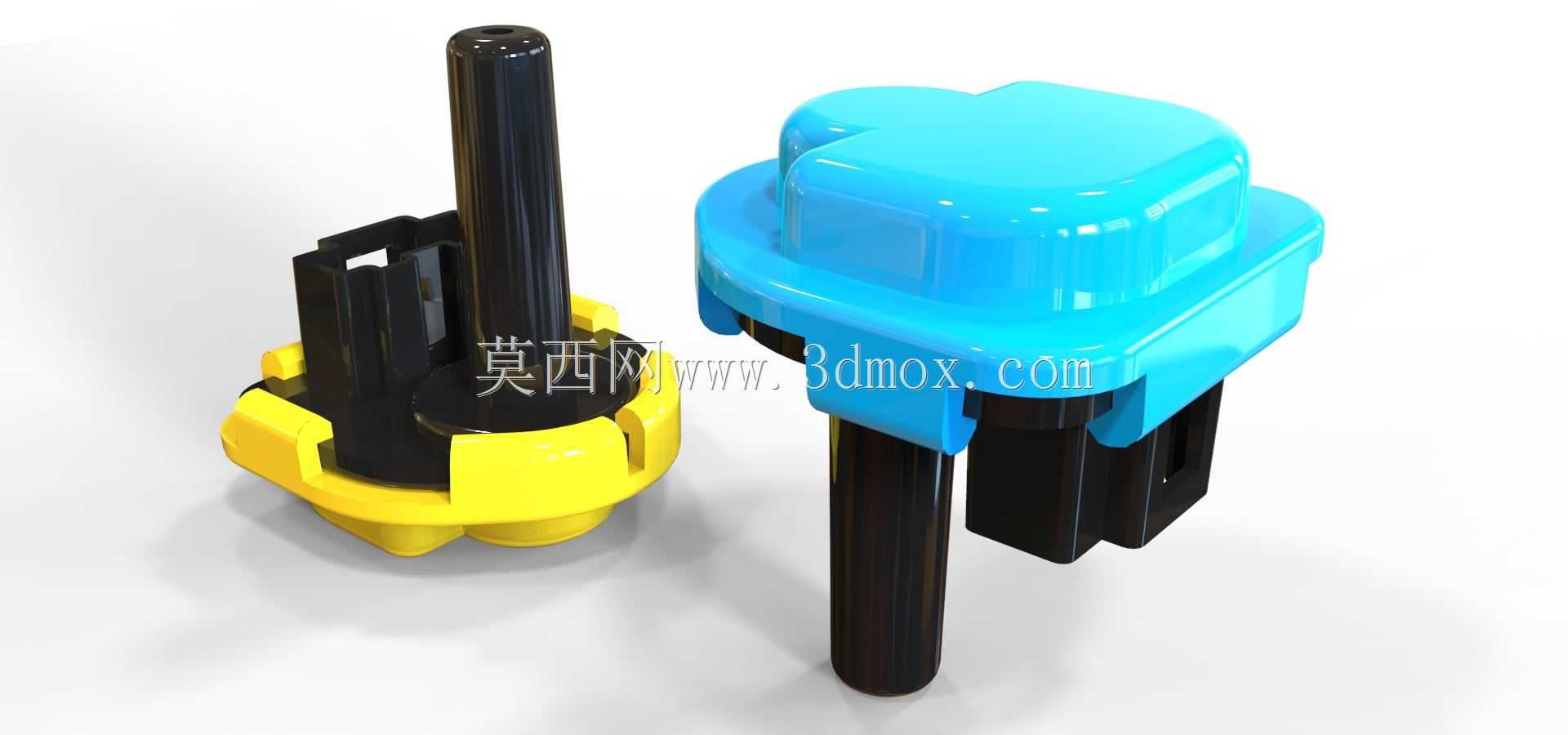

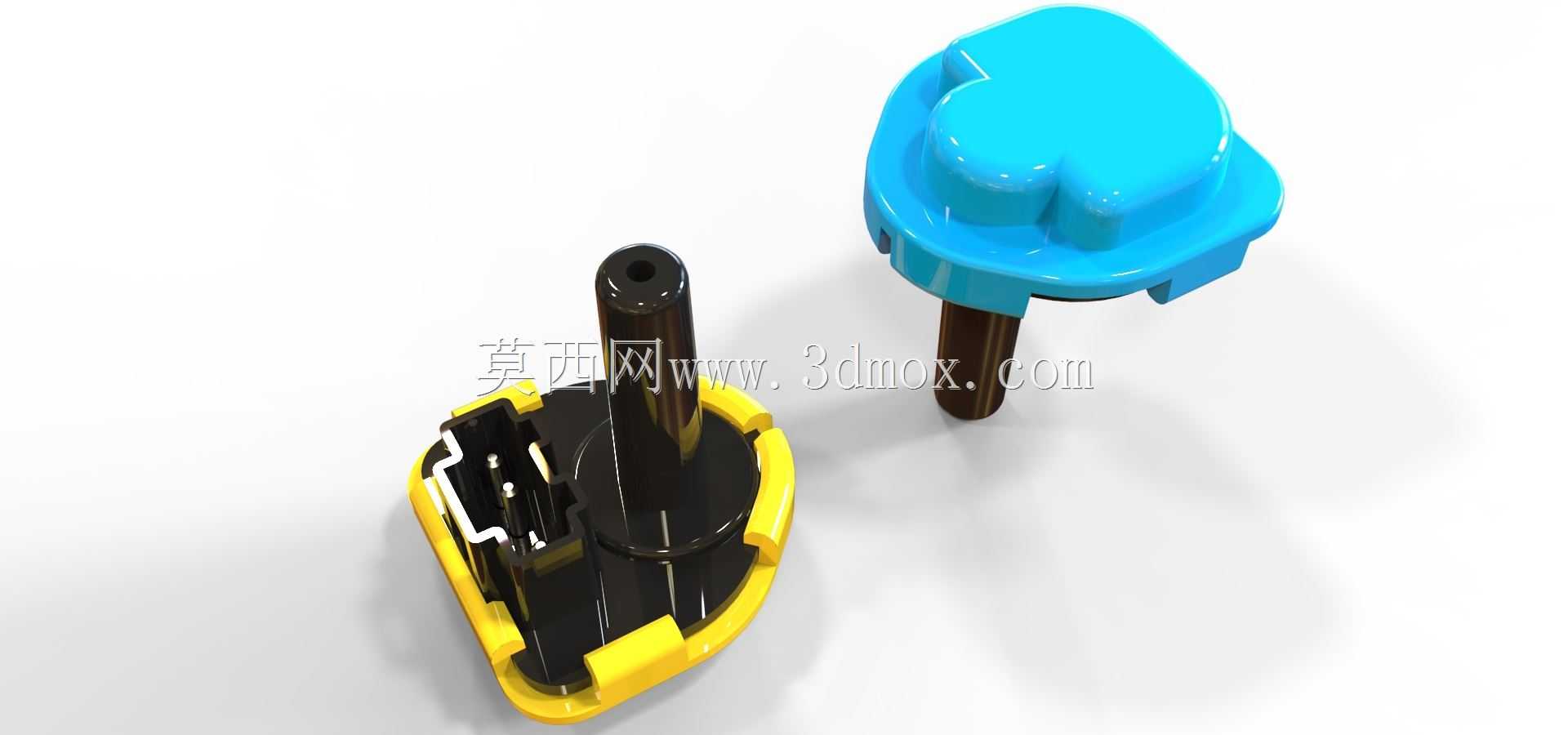

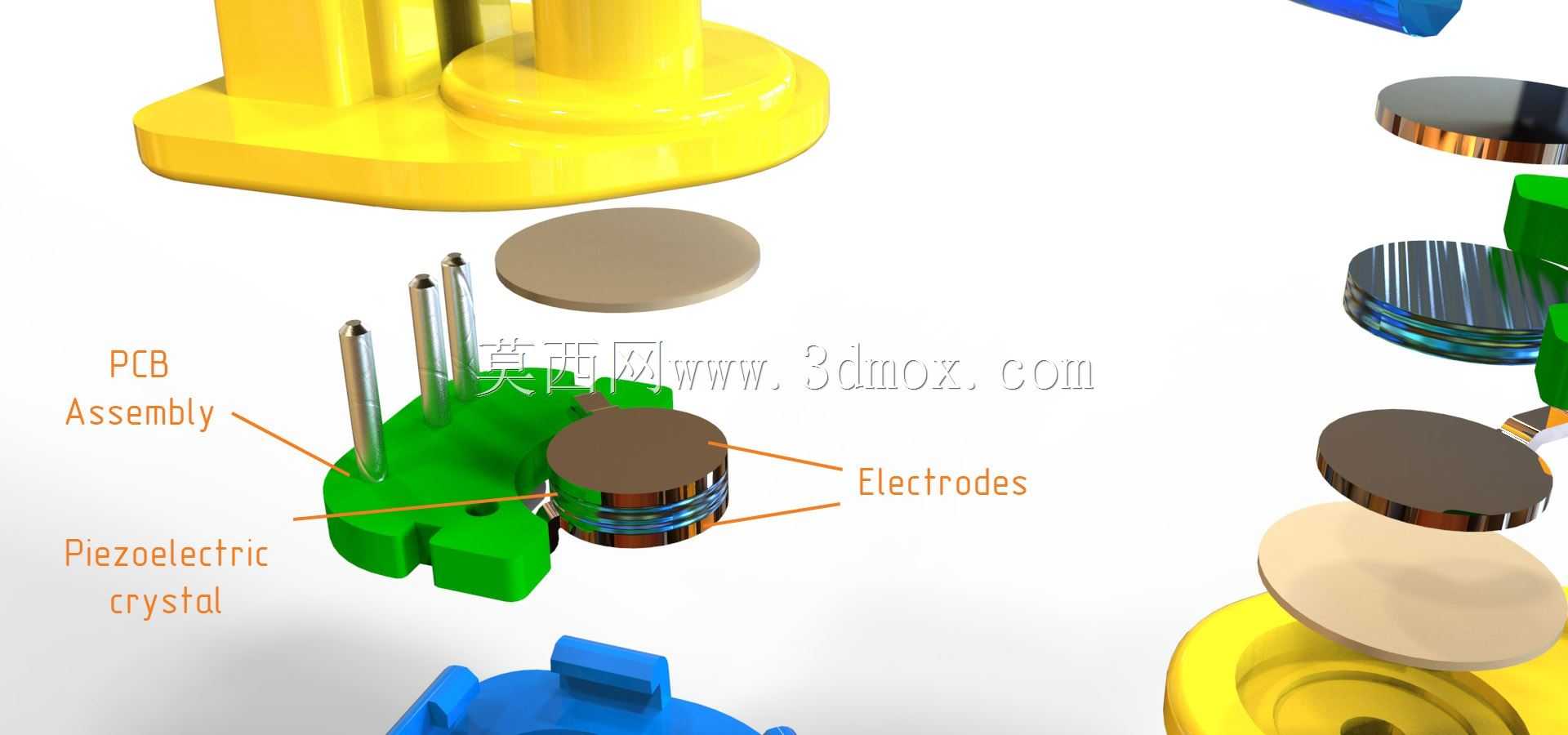

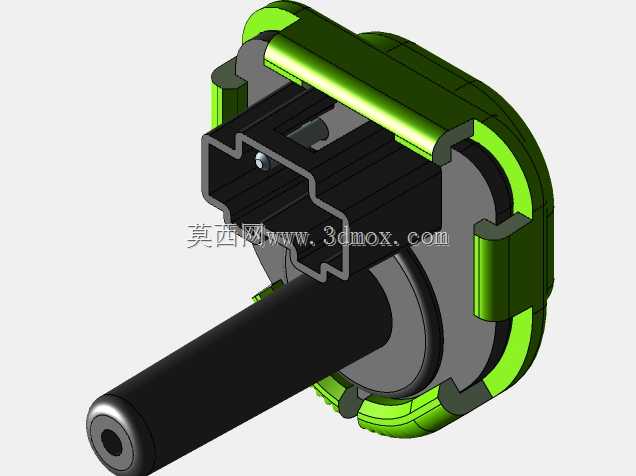

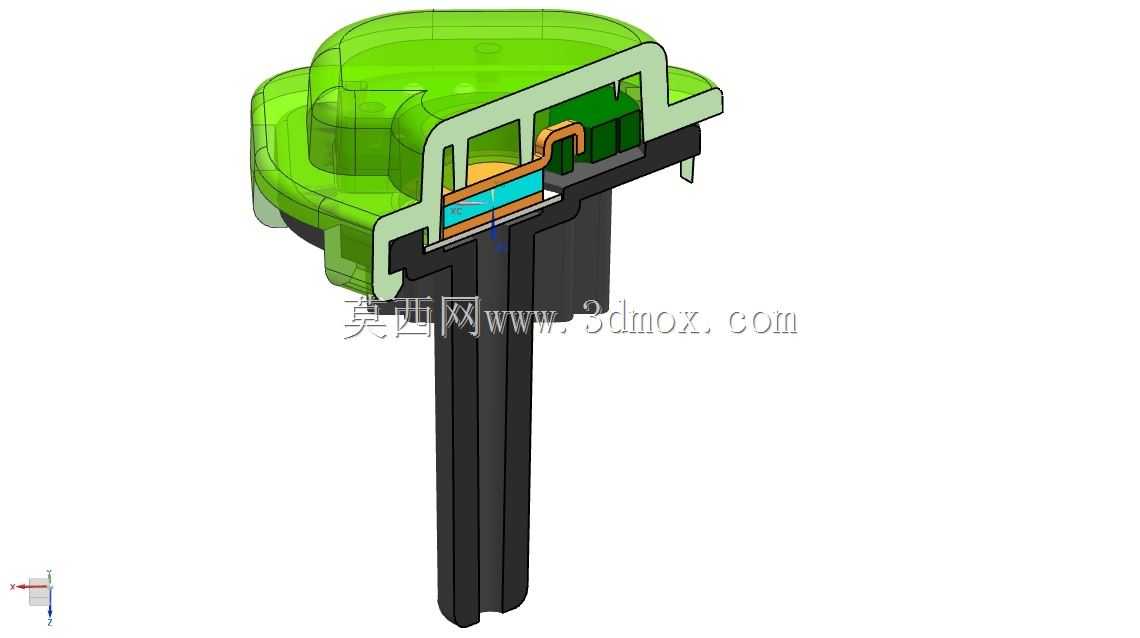

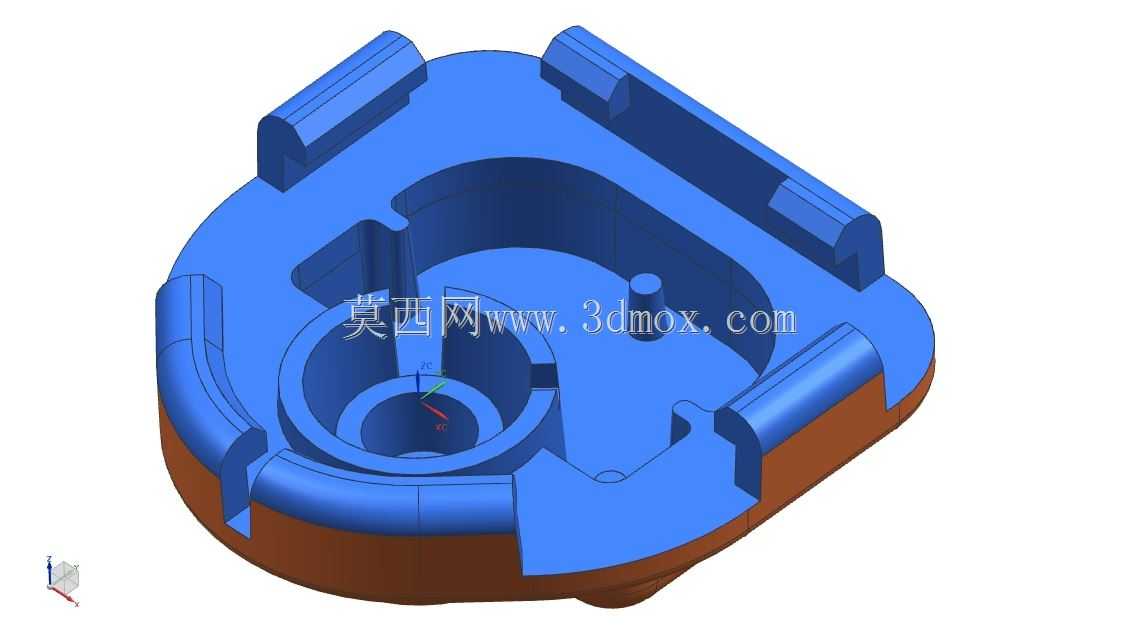

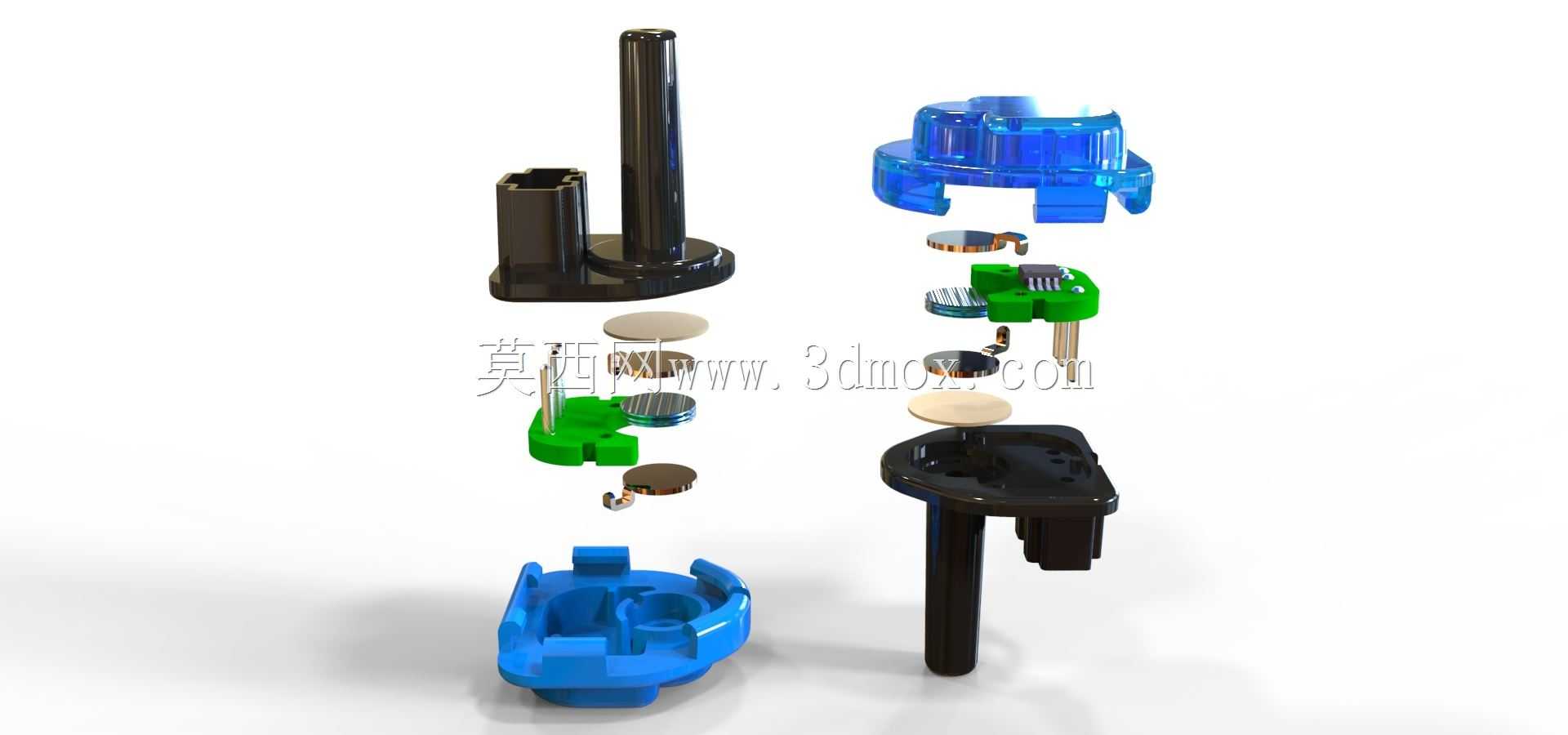

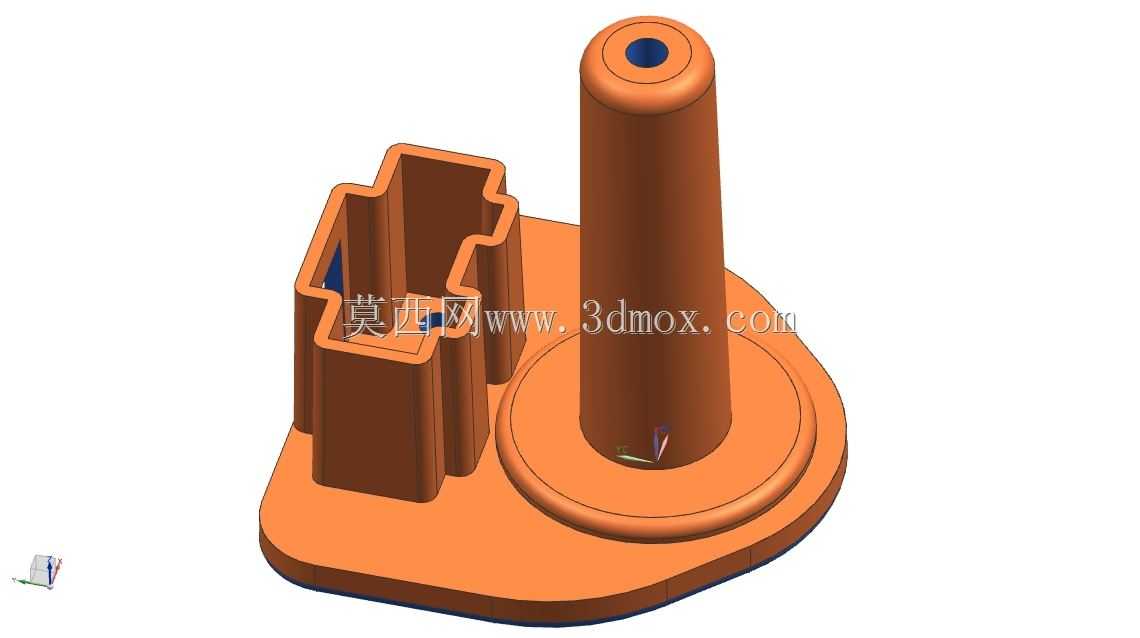

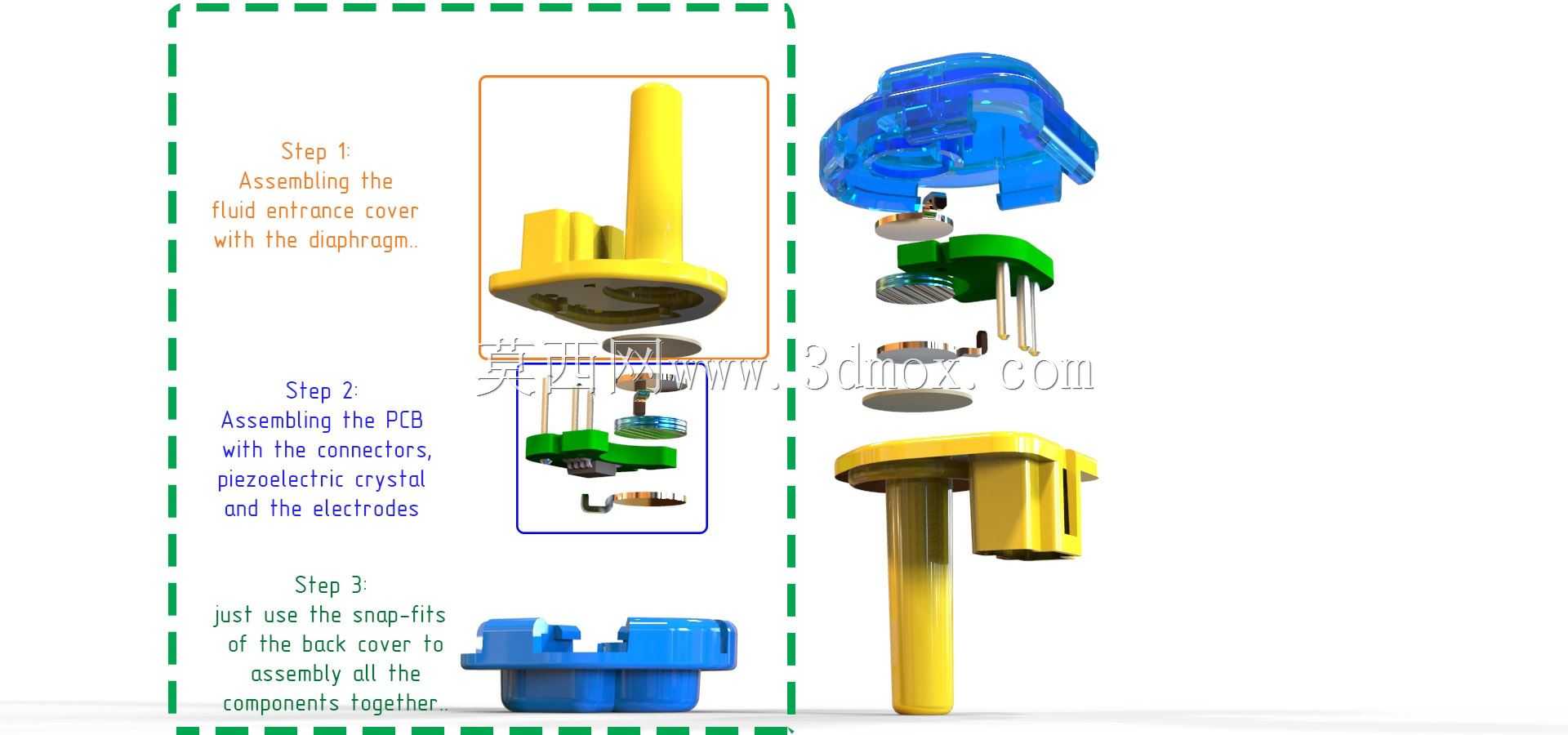

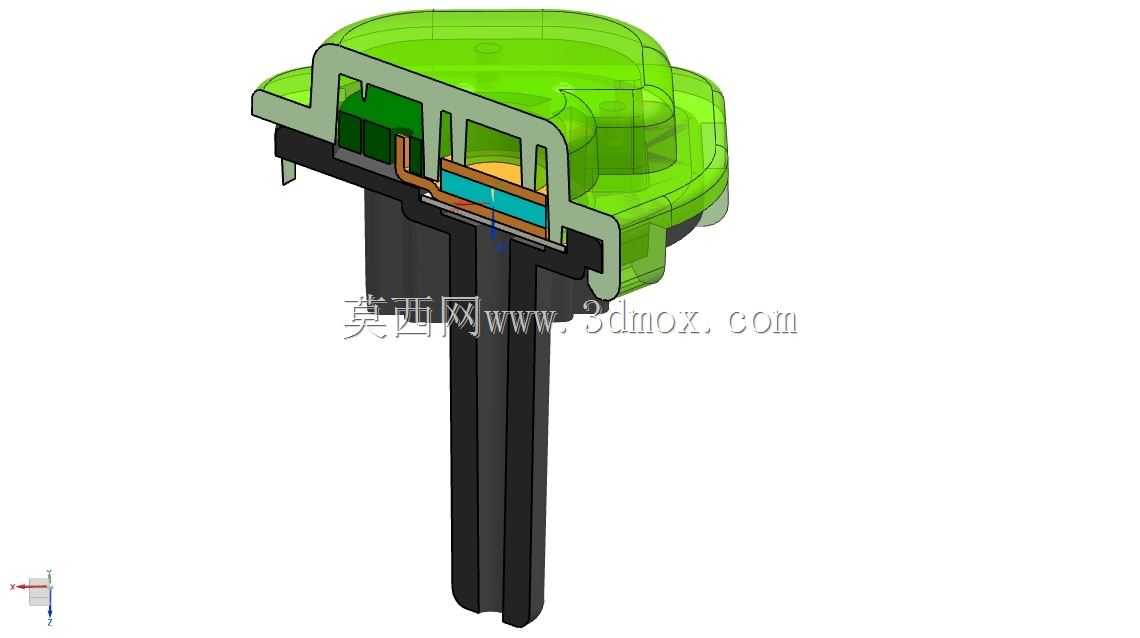

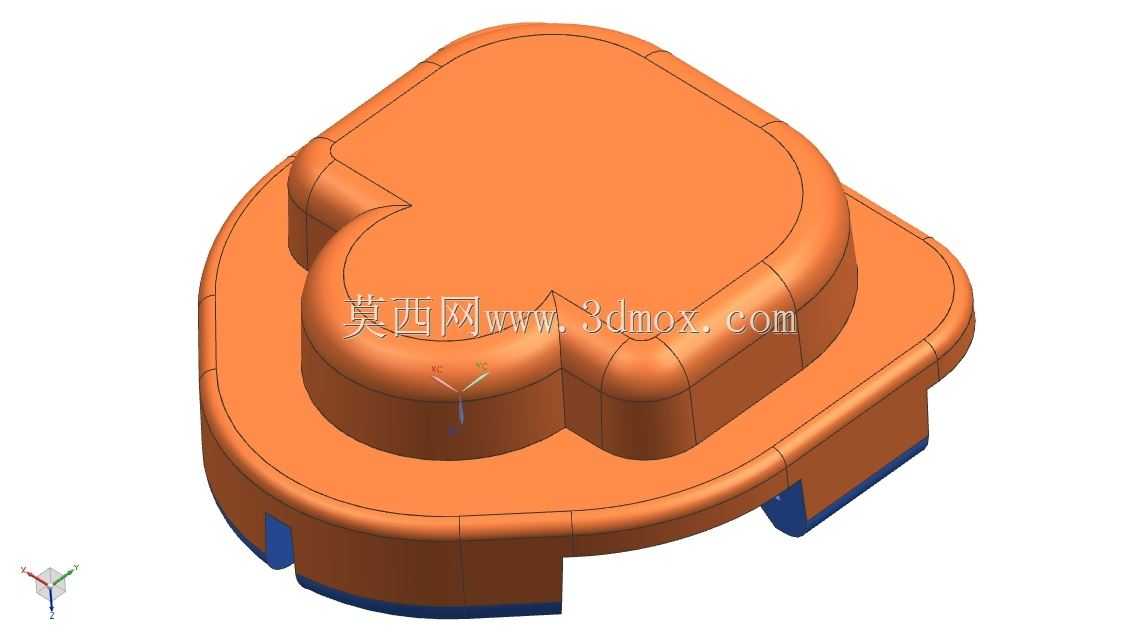

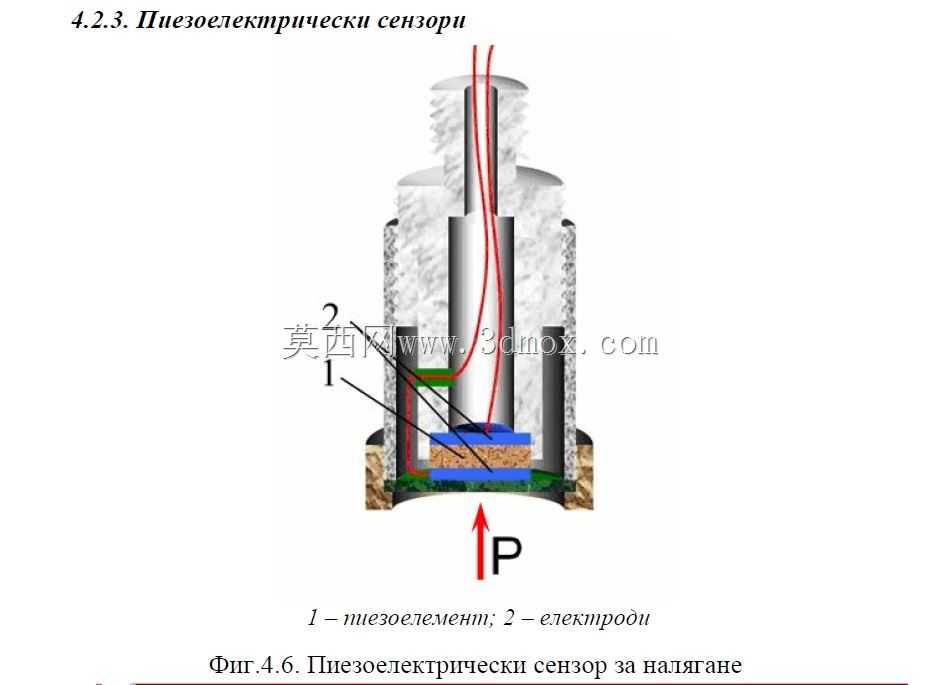

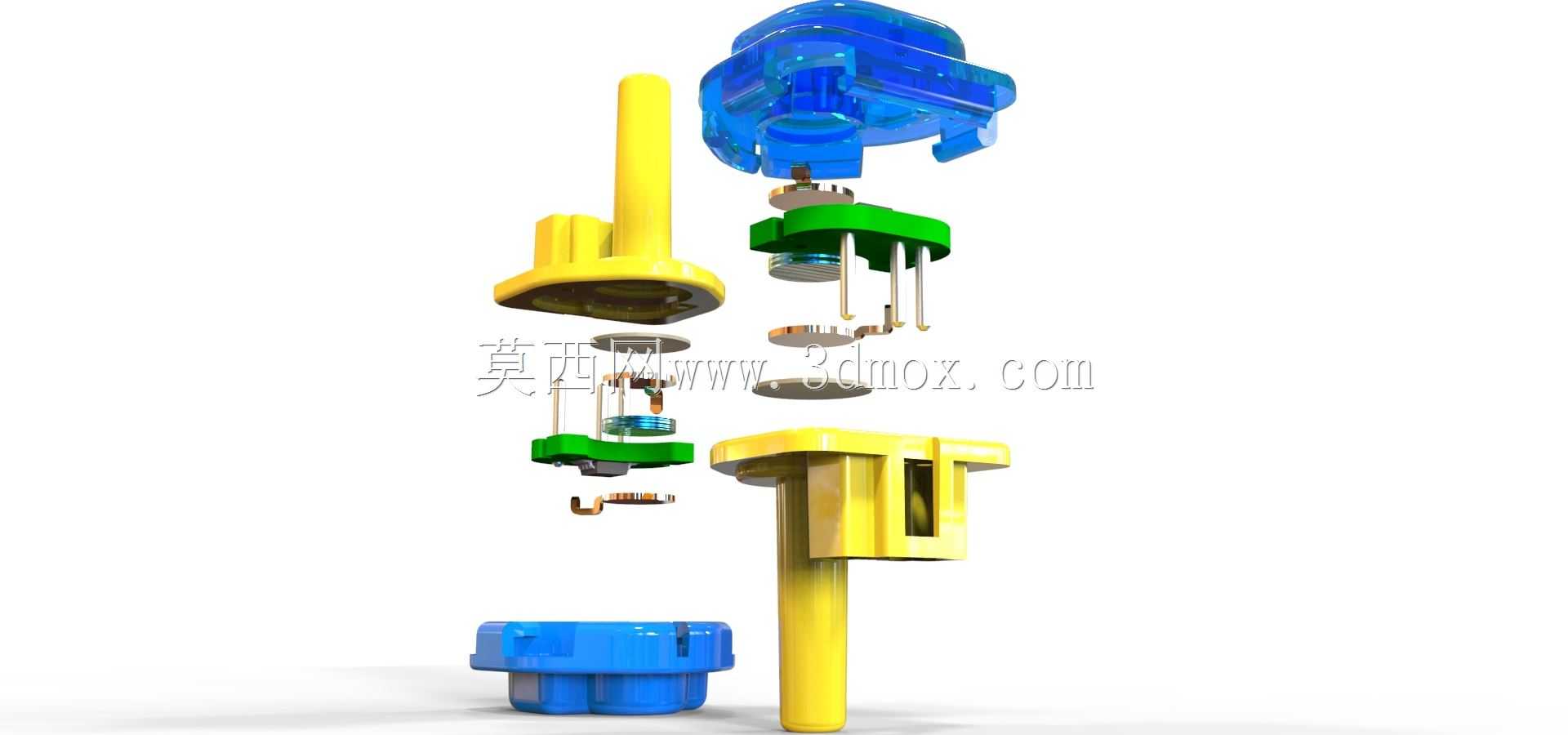

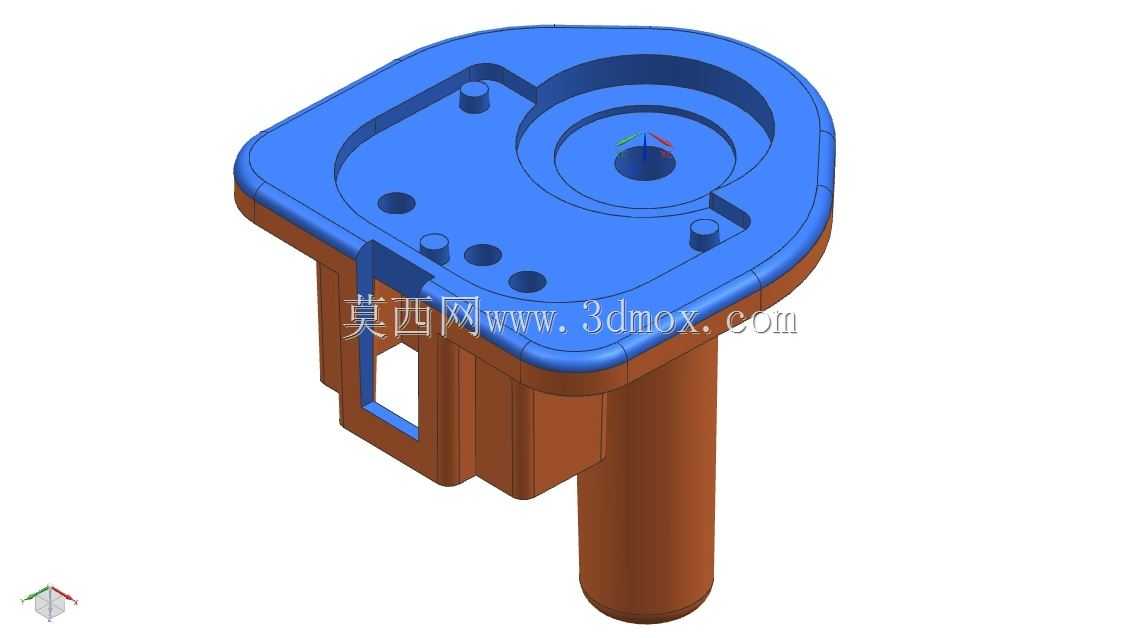

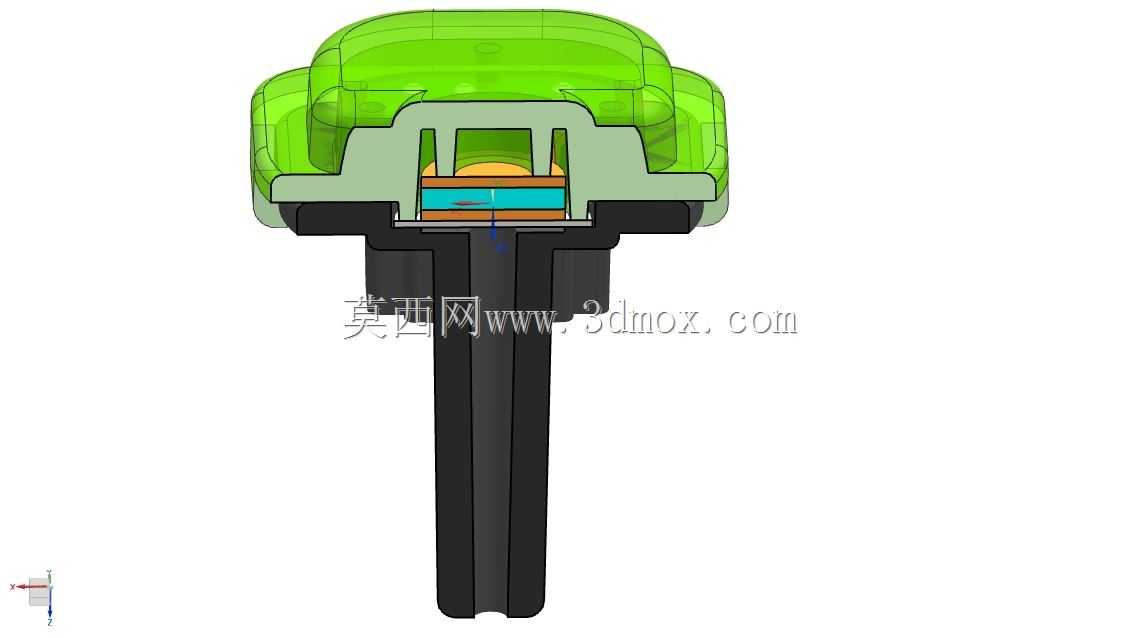

这款压电式压力检测结构主要面向低压氧气通路的压力监测场景，可适配家用制氧设备、小型医疗供氧终端、便携呼吸辅助装置的气路压力检测环节，能够实时反馈气路内的压力波动，为设备的压力调控、异常报警提供精准的信号支撑，避免供气压力不足或超压带来的使用风险。结构整体采用卡扣式快装设计思路，全程无需额外紧固件即可完成组装，大幅降低了装配工序的耗时与物料成本，适配规模化量产的注塑加工工艺。整体结构的外形边界控制在紧凑区间内，宽度约19.96毫米、高度约23.52毫米、长度约20.19毫米，整体重量仅2.3克，极小的安装占位可以轻松嵌入各类小型气路设备的内部空间，不会占用过多设备布局余量，适配狭窄安装位的集成需求。结构核心采用压电效应实现压力信号转换，气路入口端的流体接入盖直接连通待检测气路，气路压力作用在柔性隔膜上，将压力均匀传递至下方的压电晶体组件，通过电极将压电晶体产生的电信号传导至PCB板，再通过三针连接器向外输出检测信号，整体信号传递路径短，压力响应延迟低，可稳定捕捉3PSI工作压力下的细微波动，同时可承受5PSI的爆破压力阈值，满足常规低压氧气通路的安全冗余要求。结构的塑料部件采用差异化材质匹配功能需求，流体入口盖与底座上盖采用ABS材质注塑成型，保证结构强度与气路密封的刚性支撑，带卡扣结构的后盖选用聚丙烯材质，相比ABS具备更优的韧性，卡扣反复拆装不易断裂，同时可以更好地适配模具抽芯结构，减少注塑生产的工序复杂度。整套结构仅包含两个塑料盖体、一个压电晶体、一块信号处理PCB与两个信号电极，零件数量极少，所有塑料件均设计了符合注塑要求的拔模角度，生产时可采用标准注塑工艺快速成型，无需复杂的后处理工序，压电晶体与电极、PCB的组装可通过简单的叠装定位完成，配合卡扣结构即可实现整体锁紧，大幅降低了产品的综合制造成本，同时紧凑的结构也让产品的抗振动性能更优，适配便携设备移动使用的场景需求。
