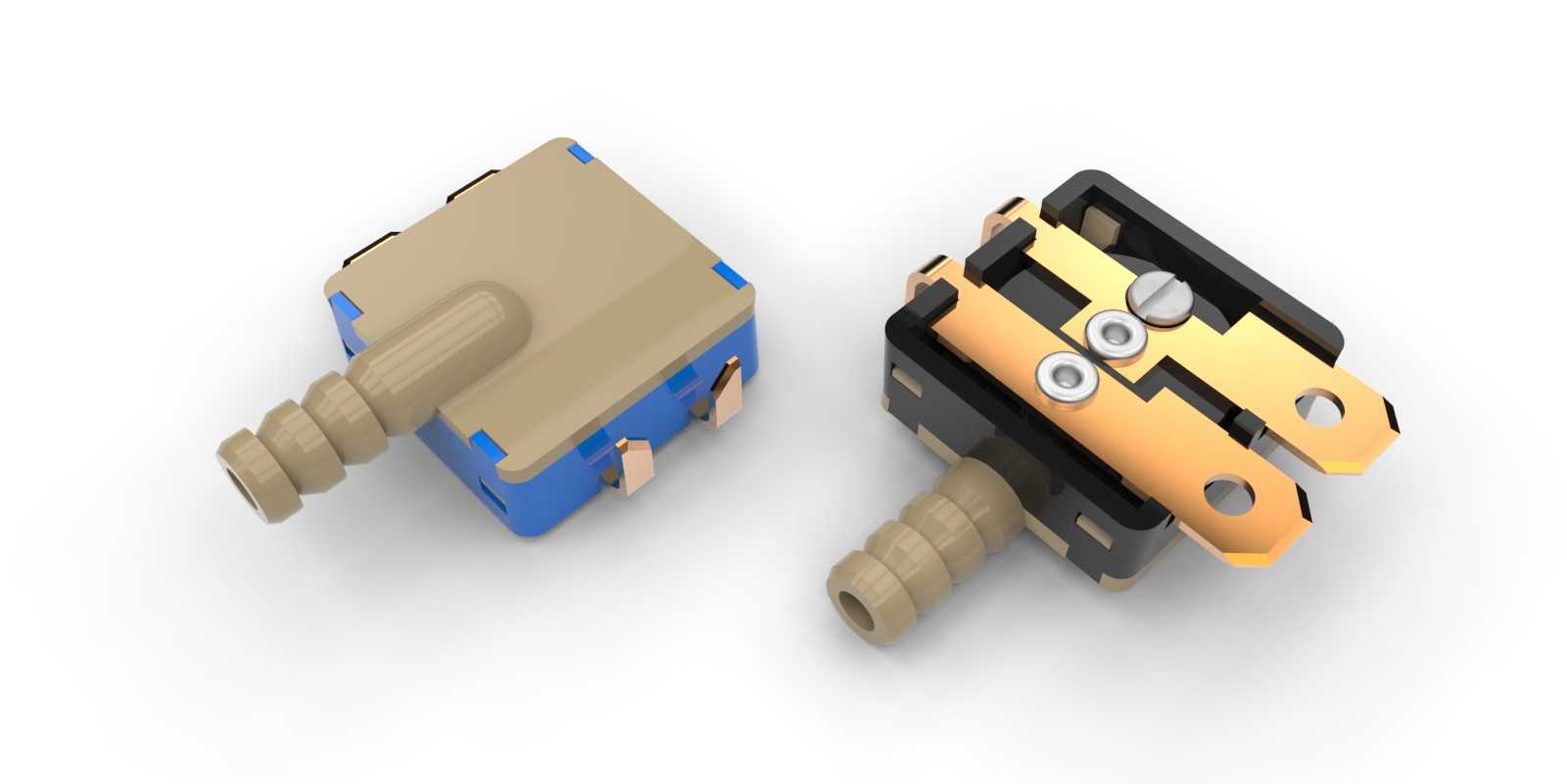

卡扣式微型正压常开压力开关结构

　　这款微型压力开关主要面向小型气路正压监测场景，常见于便携医疗设备、小型气动执行终端、家用制氧机、桌面级气动实验装置这类对安装空间、装配效率有严苛要求的领域，核心作用是在气路压力达到设定阈值时触发电路通断信号，实现过压保护、压力到位反馈的功能，属于常开型压力检测元件，未达到触发压力时电路保持断开状态，气路压力抬升到设定值后内部触点闭合输出电信号。

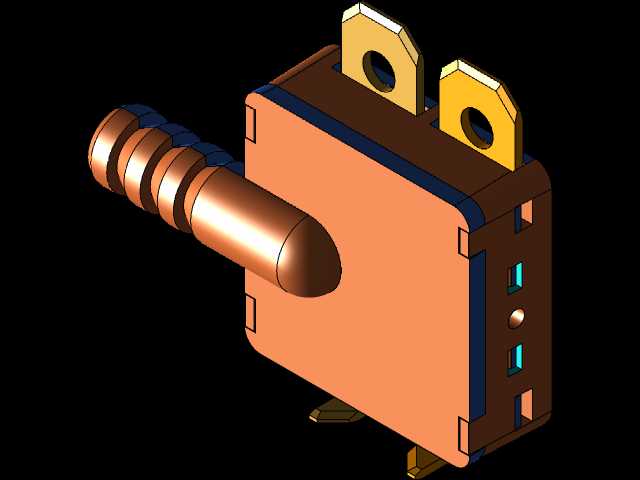

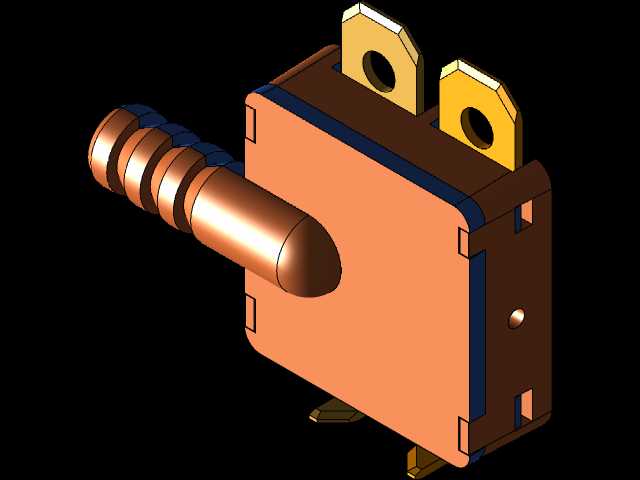

　　设计阶段优先围绕易装配、易制造、低成本三个核心诉求展开，整体没有采用额外紧固件或者孔眼配合的连接方式，全部依靠塑料卡扣结构实现各部件的拼接固定，适配注塑批量生产的工艺特性，所有塑料部件都可以通过注塑工艺一次成型，不需要后续额外的机加工工序，大幅降低量产阶段的制造成本与装配工时。接触端子做了两种适配设计，分别对应4.7×0.5mm规格的公快速连接端子，以及通孔印刷电路板的直插焊接需求，能够覆盖线束快速插接、PCB板载焊接两种主流安装方式，不需要额外做转接结构就能适配不同设备的内部接线方案。

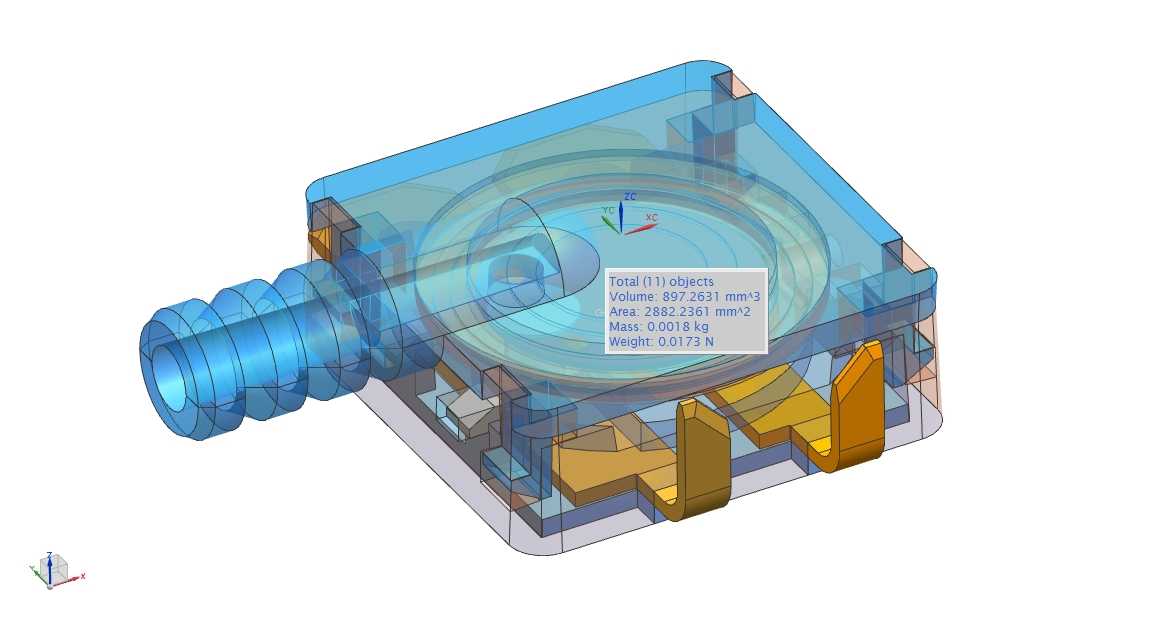

　　主体外壳材料选用玻璃纤维增强聚丙烯，相比普通纯PP材料，玻纤增强后的材质刚性、抗蠕变性能、长期使用的尺寸稳定性都有明显提升，能够承受气路内部的持续正压，同时具备不错的耐化学腐蚀性能，适配多数常规气路介质的使用场景，整体成品总质量仅0.0018kg，不会给便携类设备带来额外的重量负担。

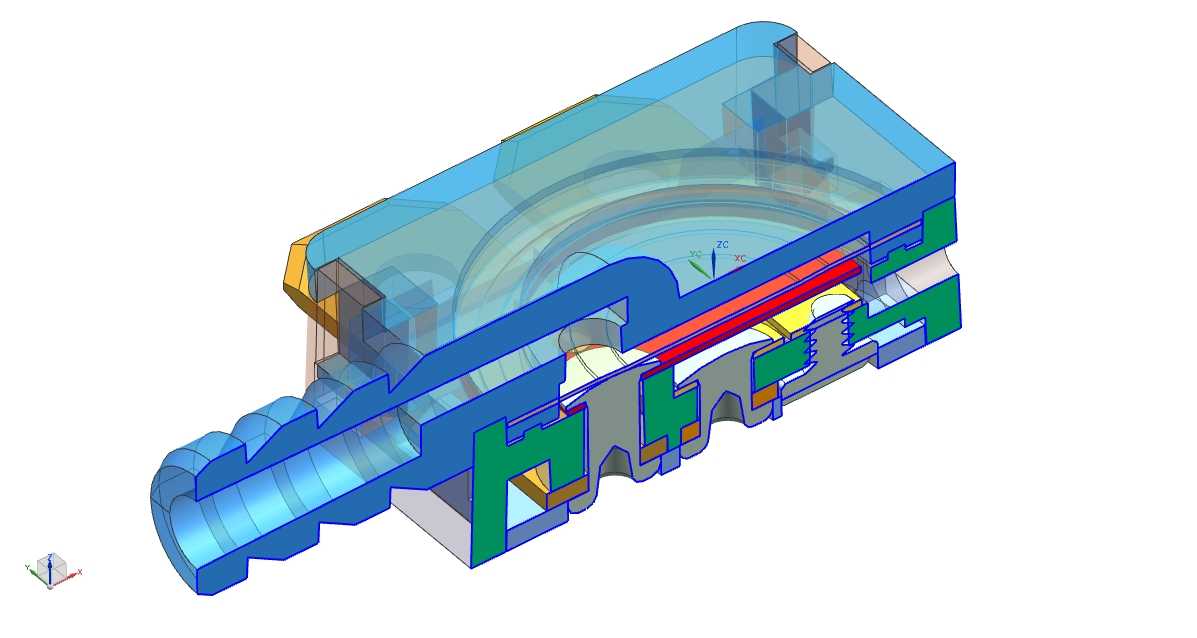

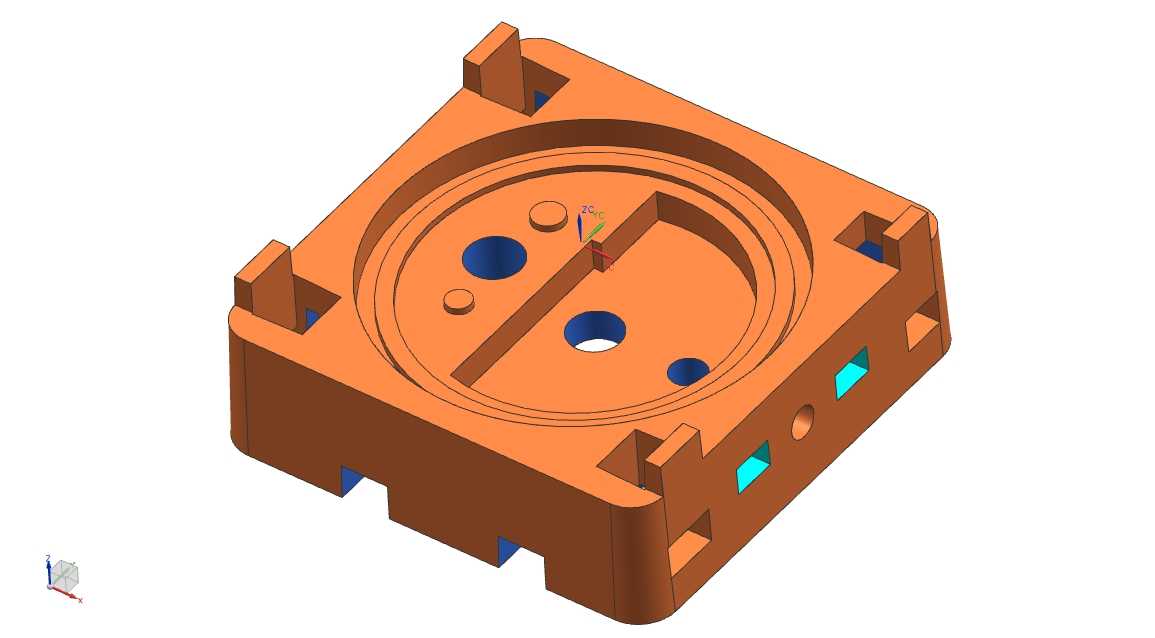

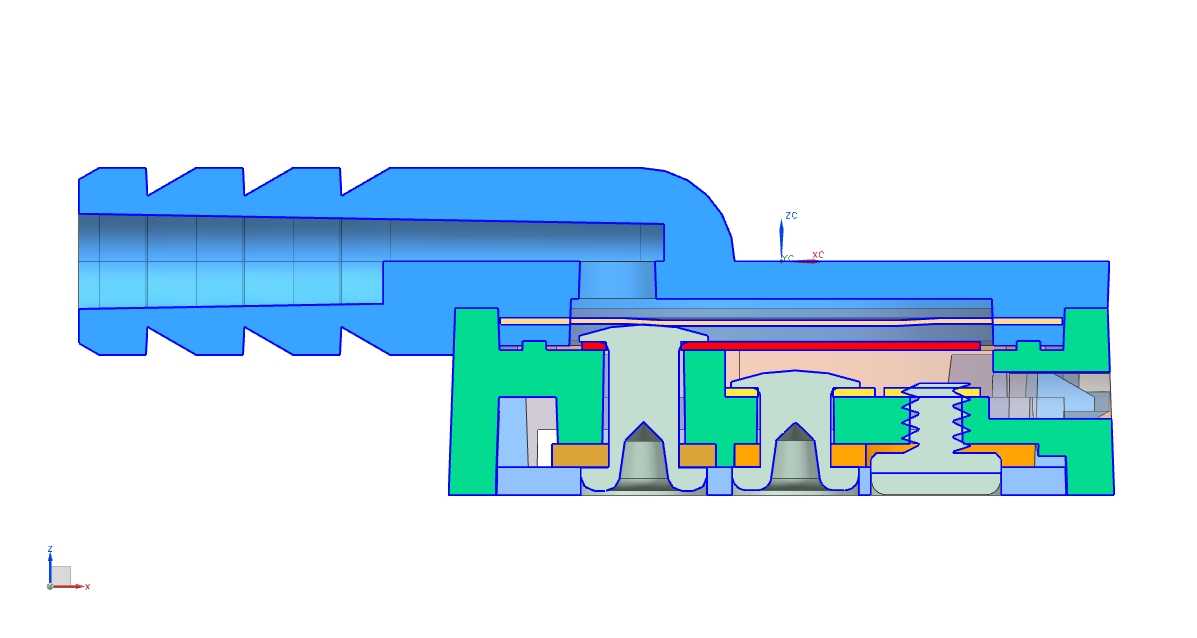

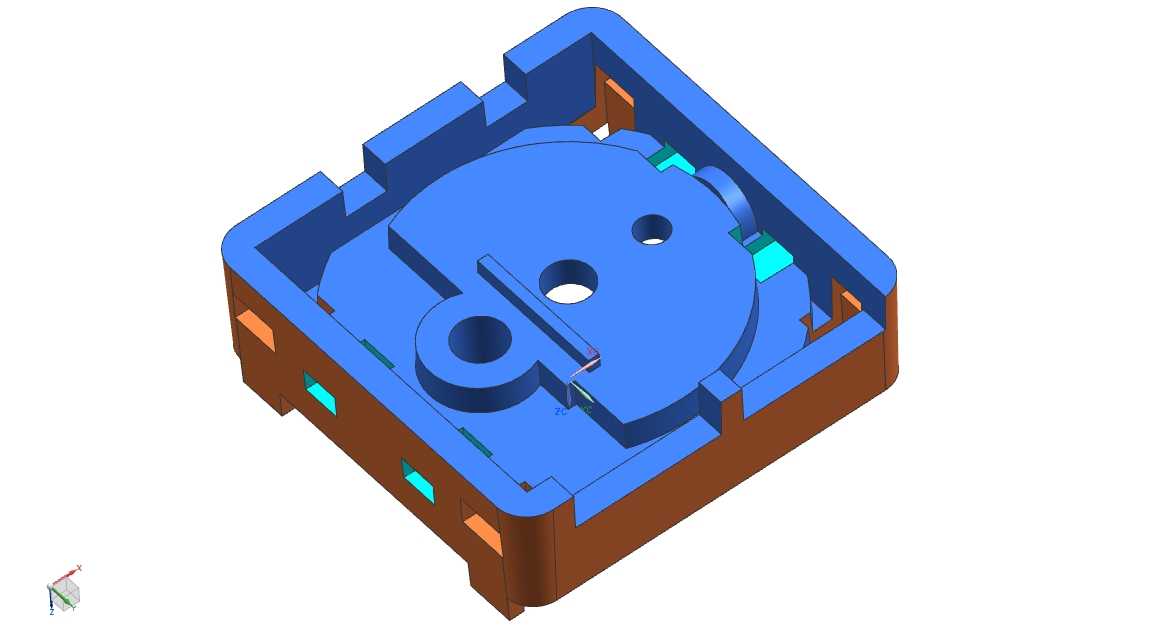

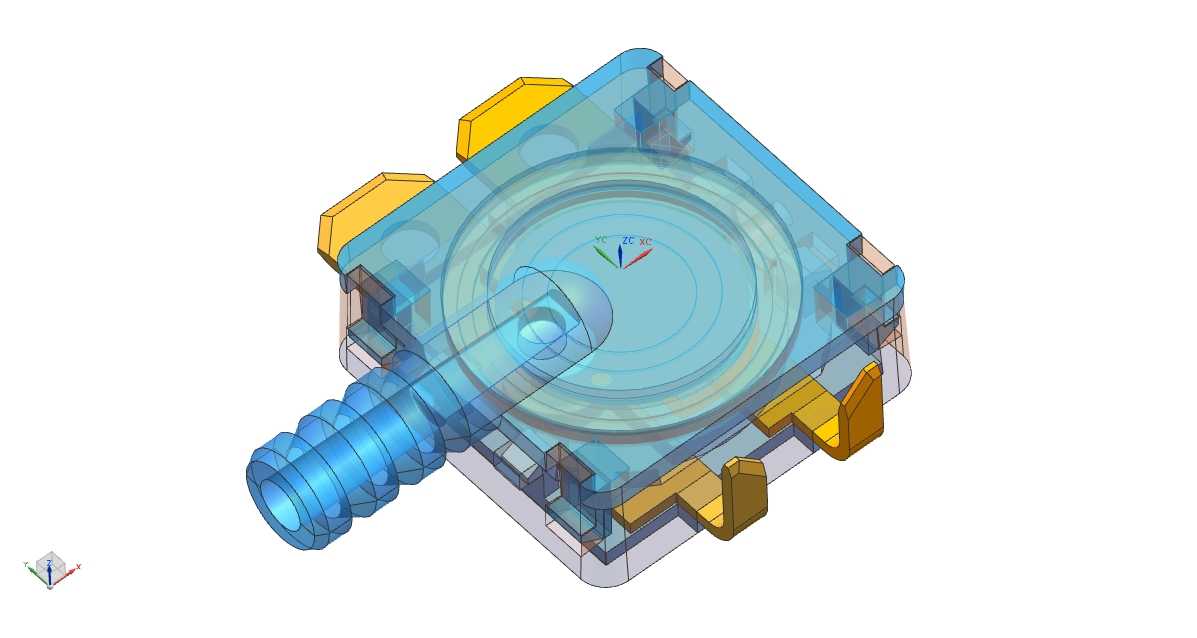

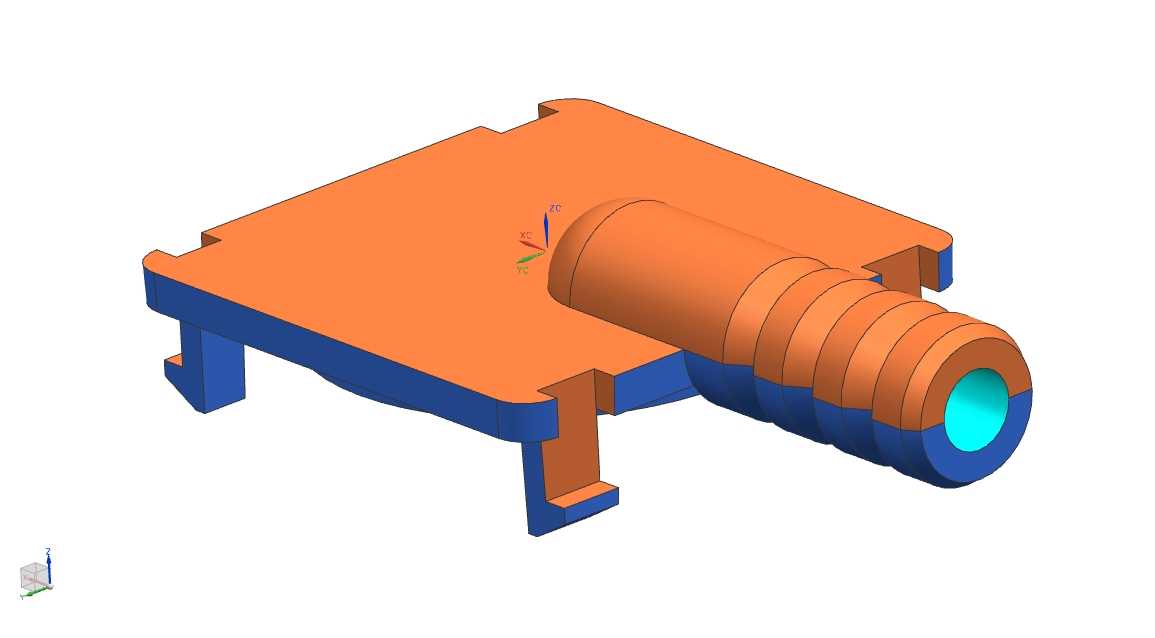

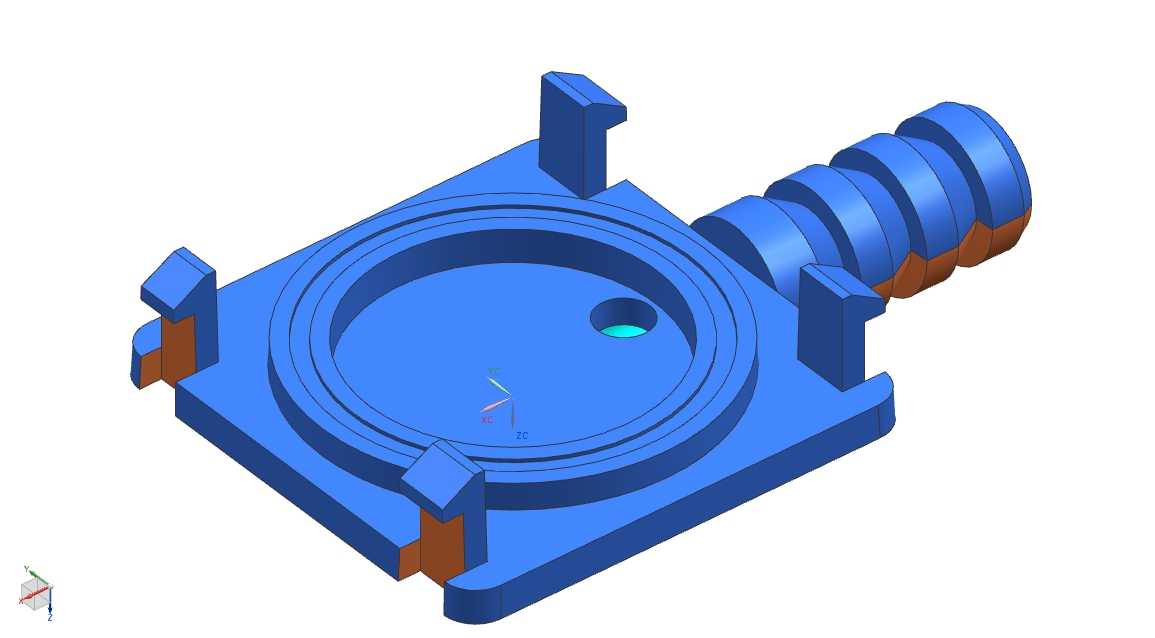

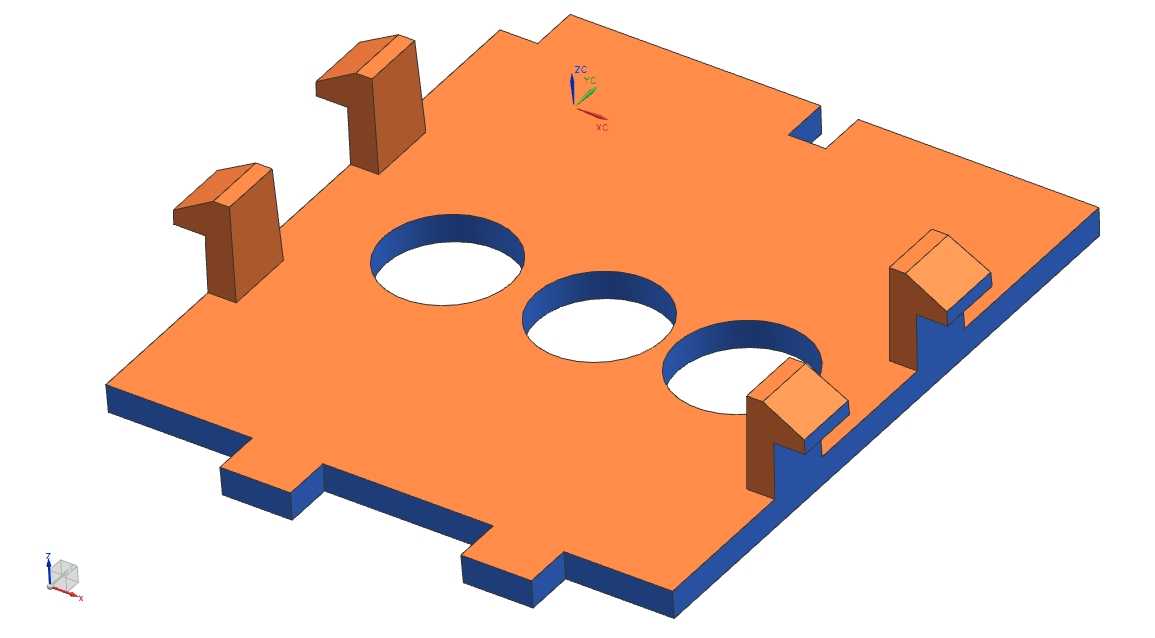

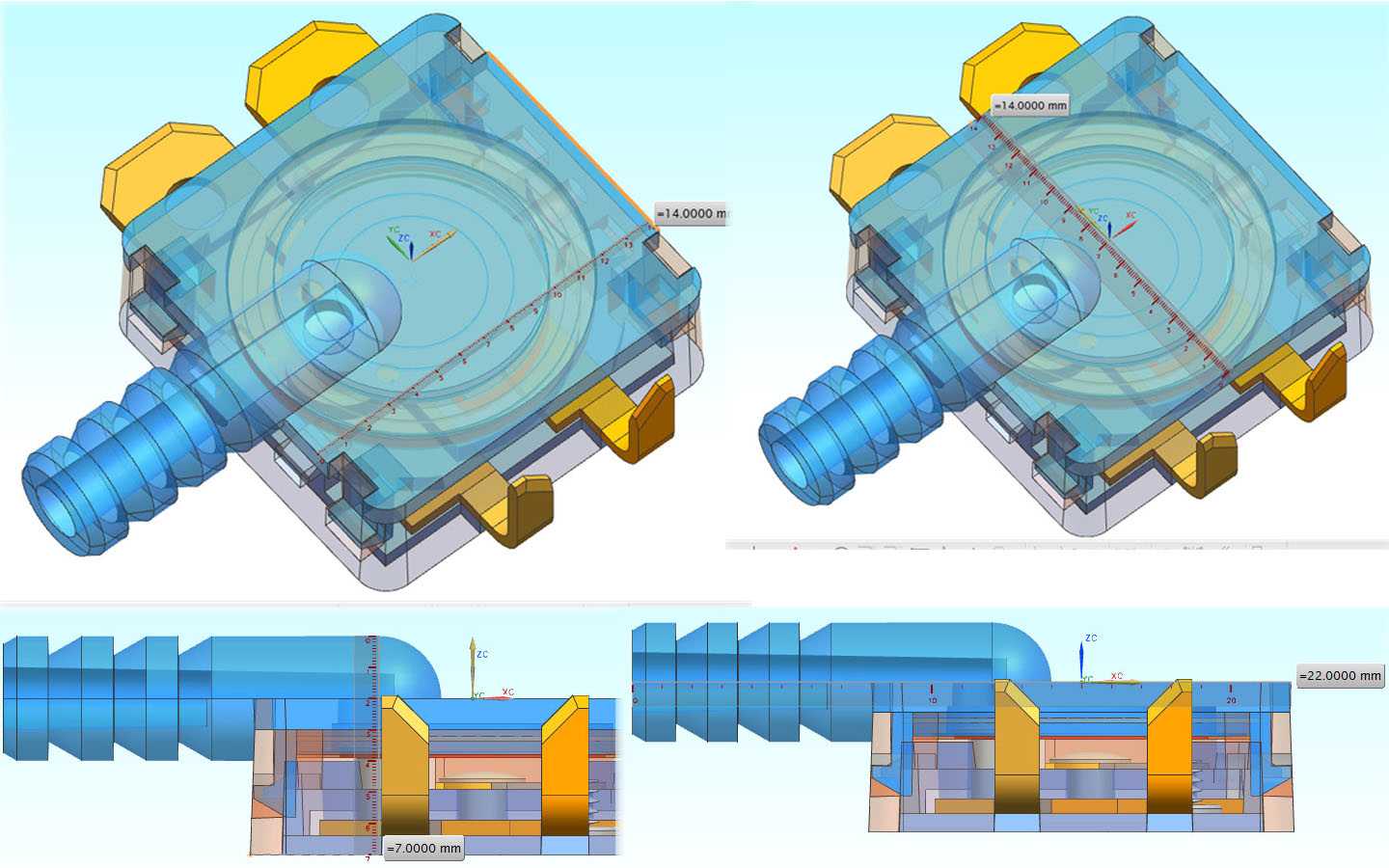

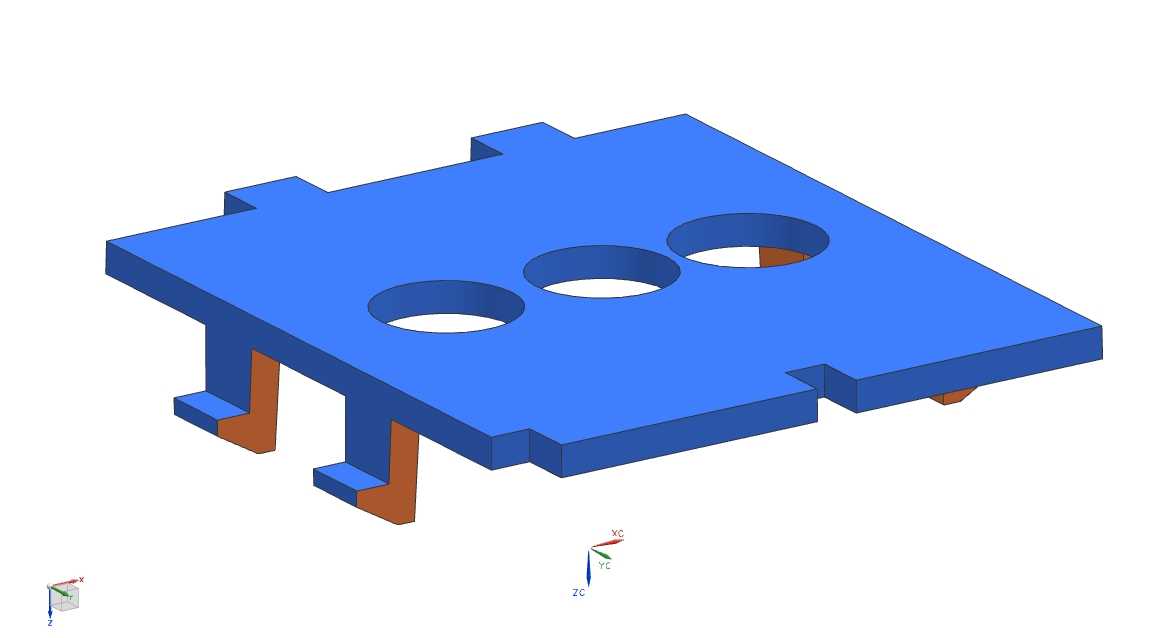

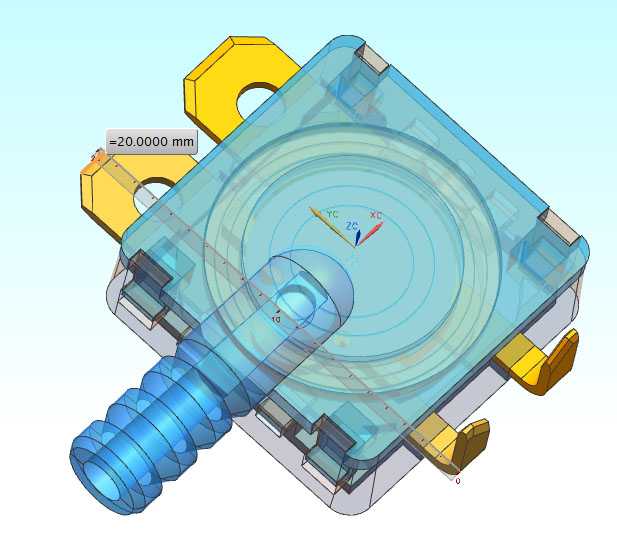

　　从内部结构分区来看，橙色结构件为空腔侧的承压部件，蓝色结构为核心压力感应侧的支撑构件，天蓝色部分为滑块式触发结构，当气路正压作用在隔膜上时，压力推动滑块产生位移，达到设定行程后滑块推动触点实现电路闭合，压力泄放后滑块在内部弹性结构作用下复位，电路回到断开状态。结构设计上做了无无端塑料板的优化，去掉了不必要的冗余塑料结构，既减少了注塑材料的用量，也降低了整体结构的堆叠厚度，让整体外形尺寸控制在14×14×7mm的极小规格内，对安装空间的占用非常小。

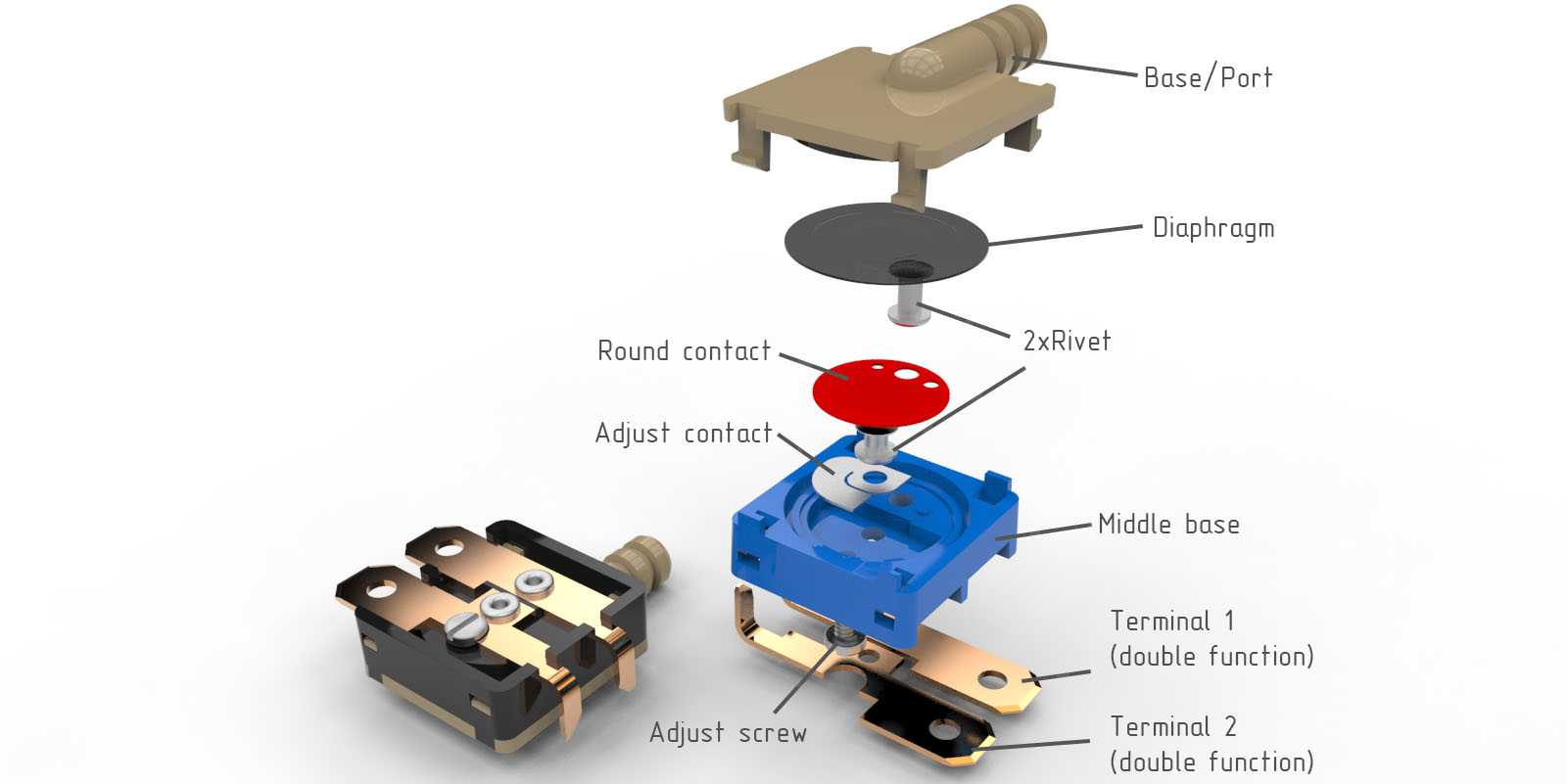

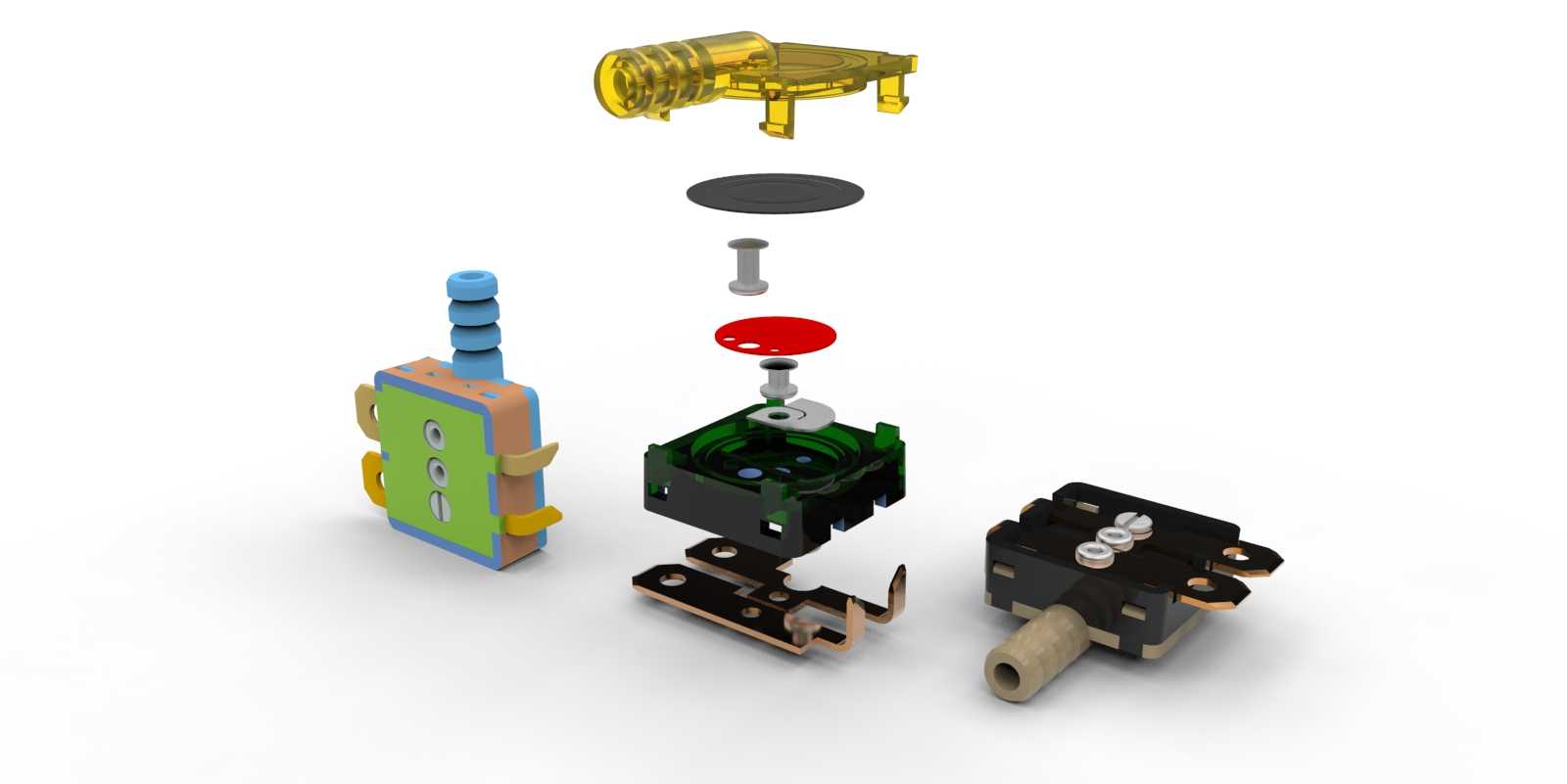

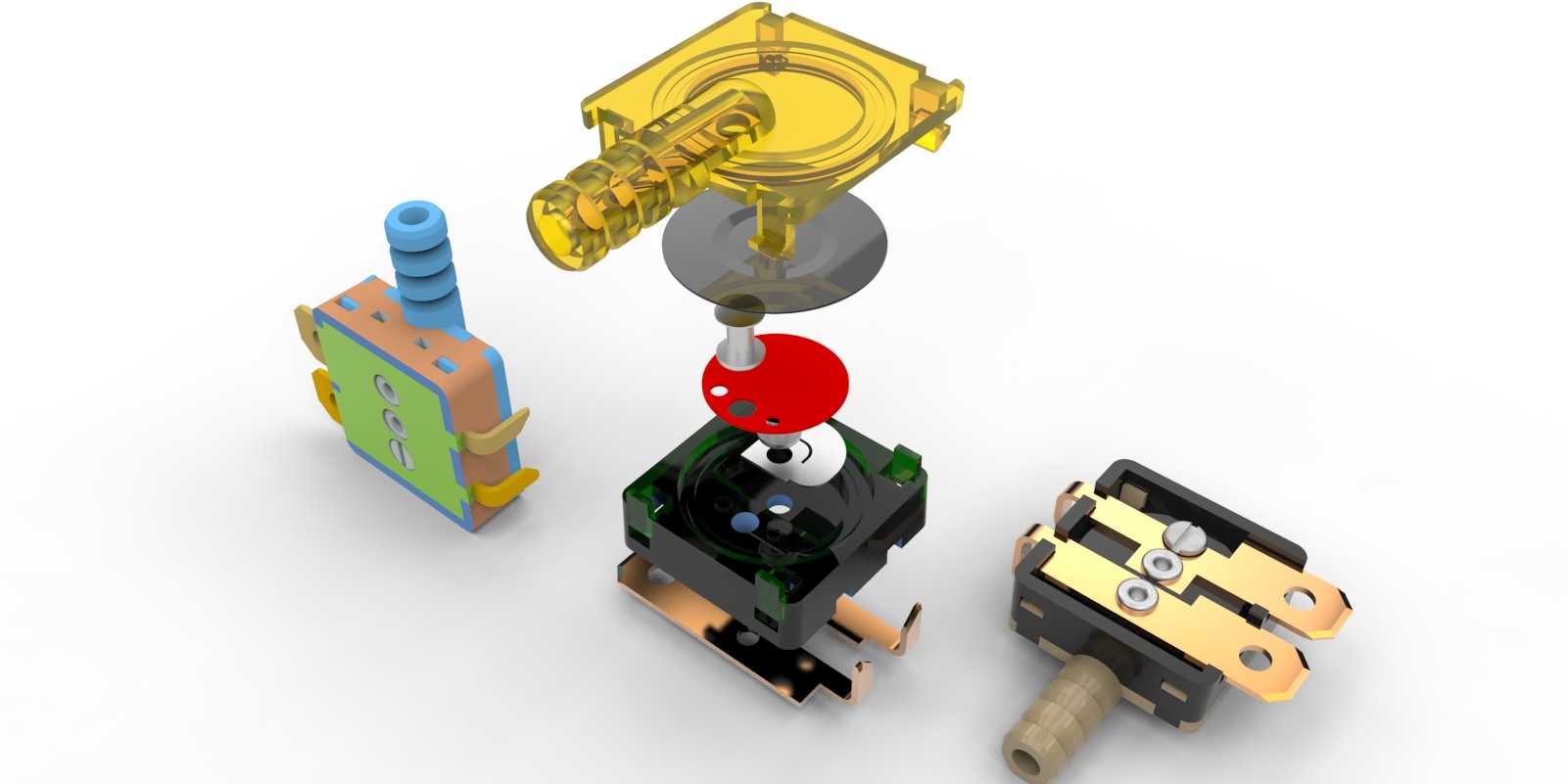

　　装配流程完全适配流水线快速作业要求，不需要专用工装或者螺丝锁附设备：第一步先通过铆钉1将端子2连接到中间底座与调整触点组件上，完成电路部分的基础固定；第二步用铆钉2将圆形触点连接到端子1与中间底座上，完成触发触点的组装；第三步将隔膜放置到中间底座的对应定位位置，最后将带气嘴的底座端口推到中间底座上，直到卡扣接头卡合发出咔嗒声响，就完成了整个开关的组装，全程单工位装配耗时不超过10秒，非常适合大批量量产的装配节奏。

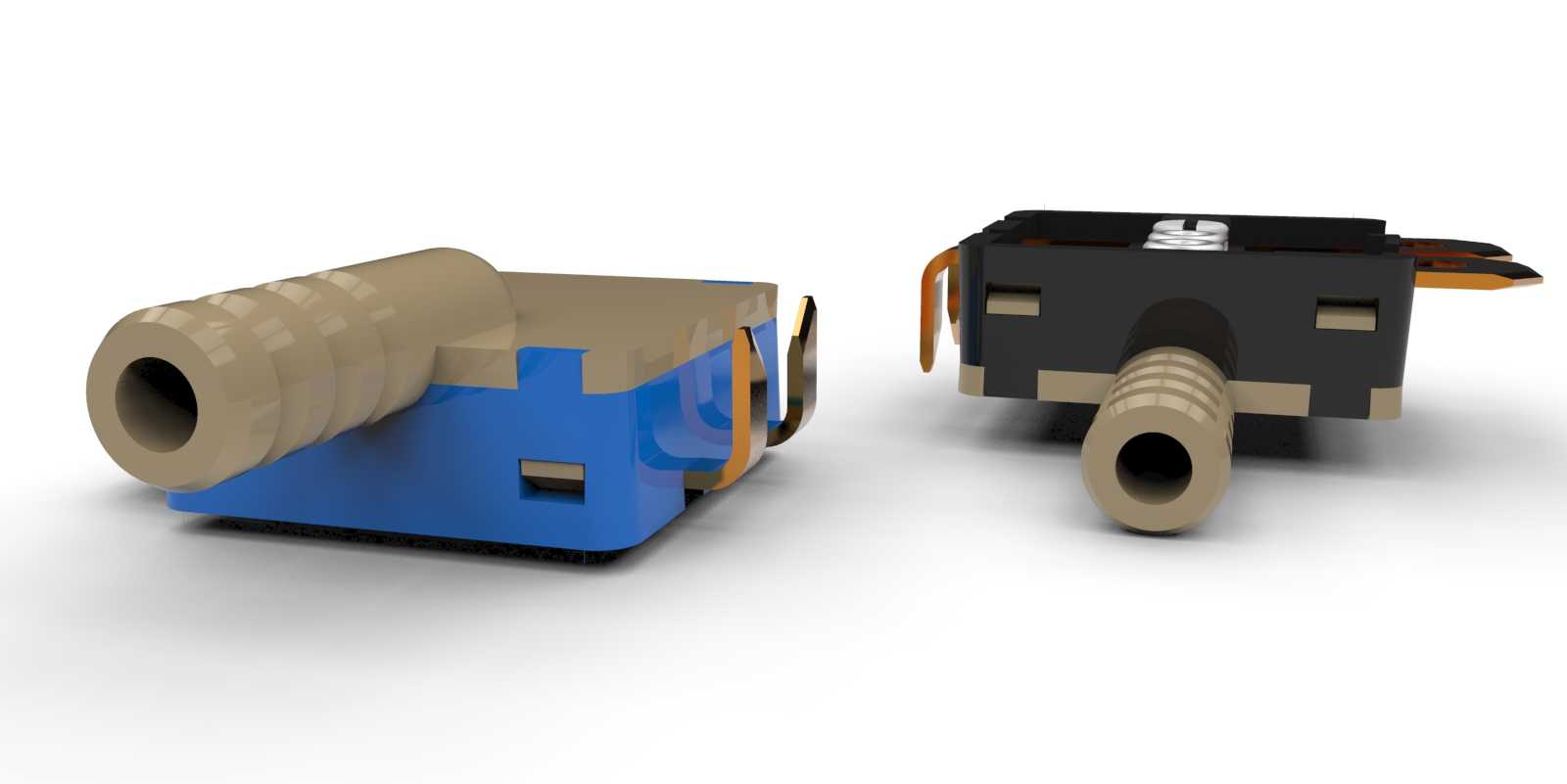

　　安装边界上，侧面的气嘴为标准快插式结构，可直接对接对应规格的气动软管，底部的端子既可以直接插接到PCB板的对应通孔内完成焊接固定，也可以通过快接端子连接引线，不需要额外设计安装固定支架，依靠PCB焊接或者气路管路的连接强度就可以实现稳定固定，整体没有突出的安装耳或者多余结构，在紧凑的设备内部气路布局中可以灵活布置，不会和周边其他元器件产生空间干涉。
