按压式自动扭转锁止连接结构

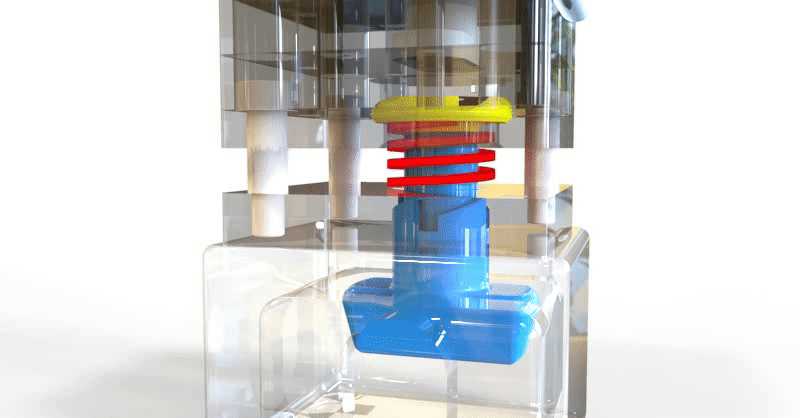

　　日常做快装快拆结构设计时，经常会遇到需要反复拆装、无额外操作件的连接需求，比如模块化仓储容器的上下拼接、小型工装治具的快换基板、便携设备的壳体扣合，这类场景如果用螺栓连接拆装效率太低，用普通卡扣又容易受振动松脱，这款自动扭转锁的结构刚好适配这类需求。它的工作逻辑参考了常见的按压式圆珠笔伸缩机构，但做了适配工业连接场景的优化，核心动作逻辑是每次对上部按压件施加向下的按压力，内部的锁止杆就会顺着预设的螺旋导向槽旋转固定角度，交替在锁止和解锁两个状态间切换，不需要额外的旋钮、拨片之类的操作件，单手就能完成锁止和解锁动作。

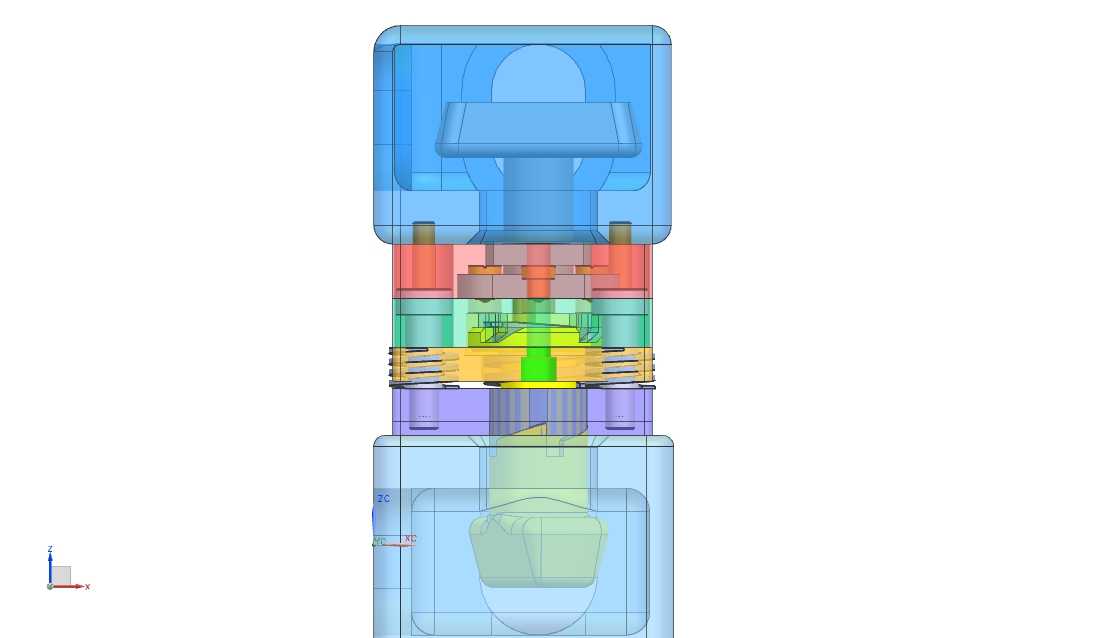

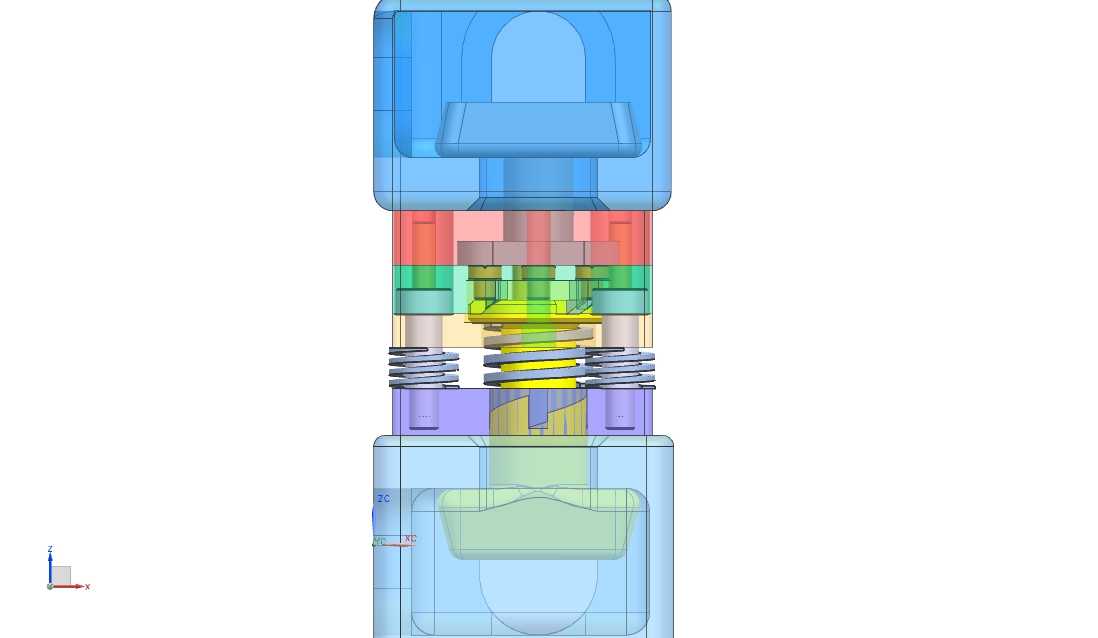

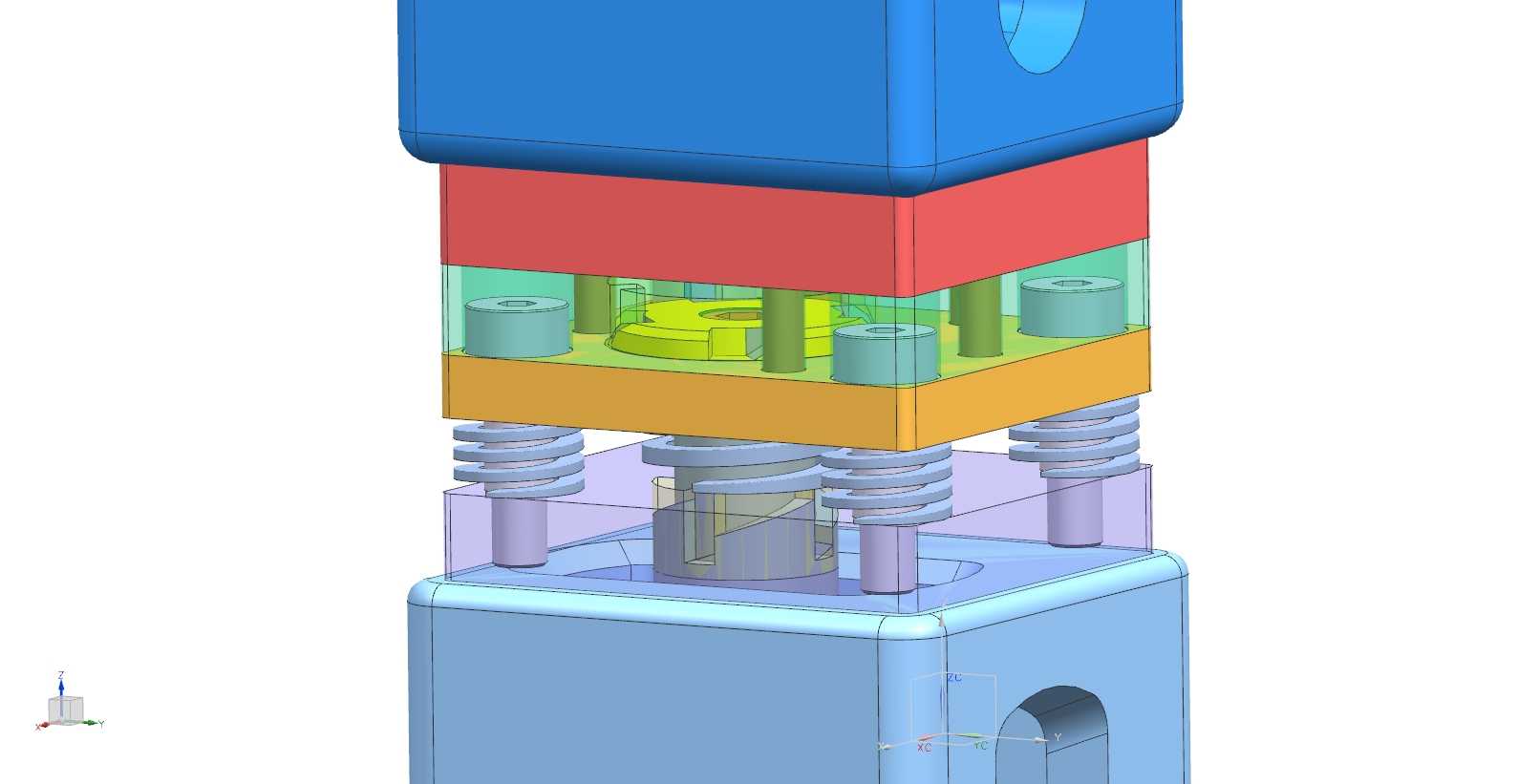

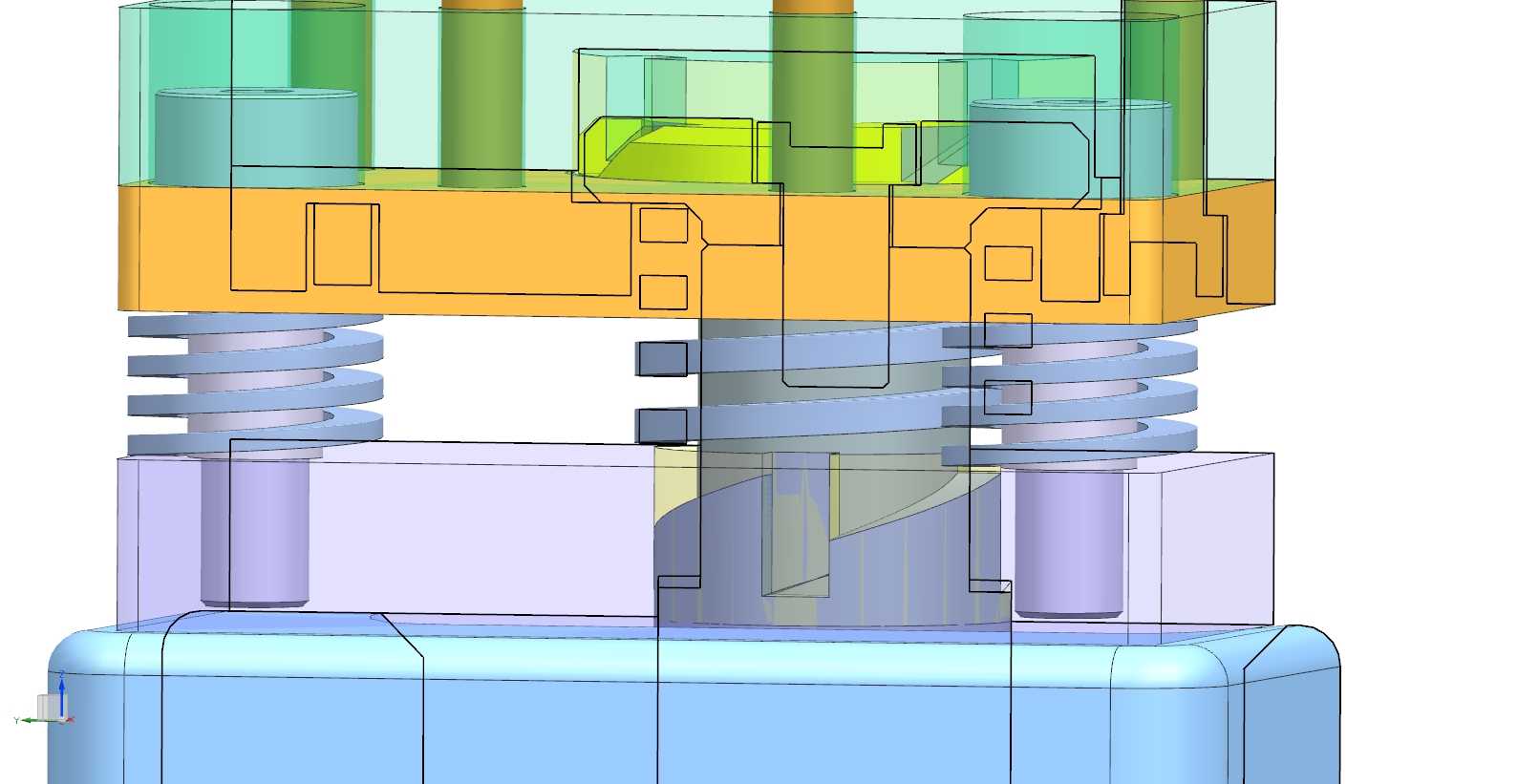

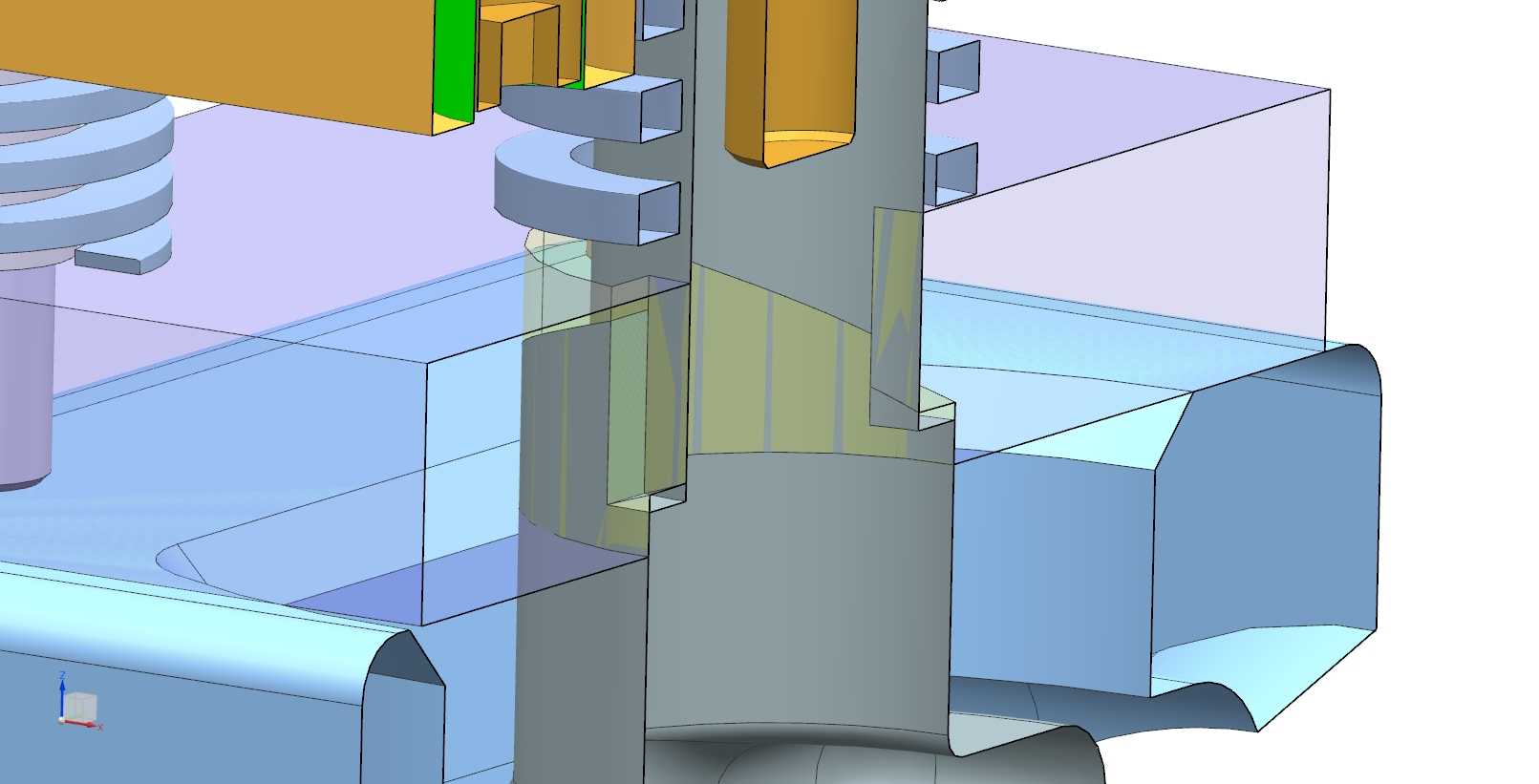

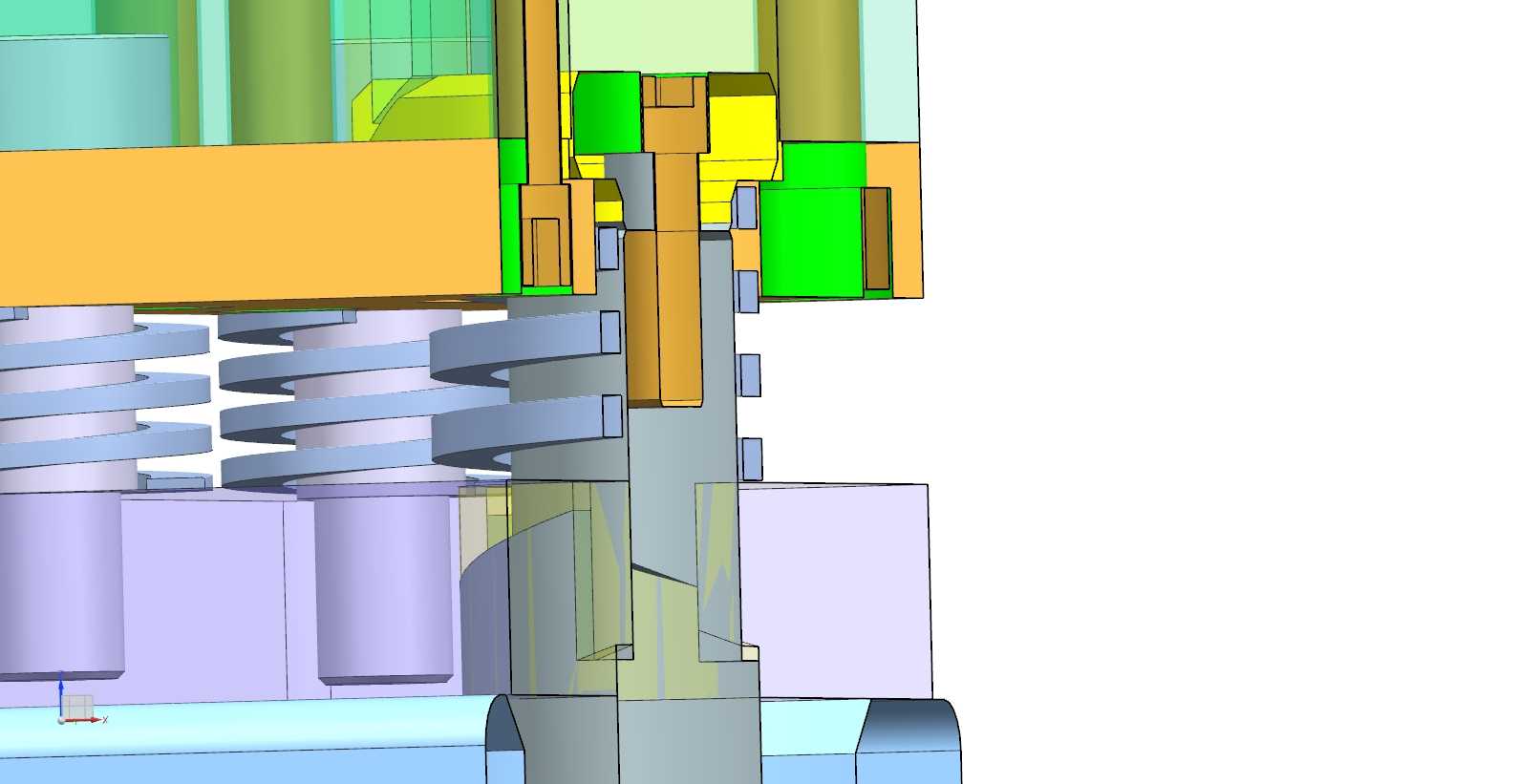

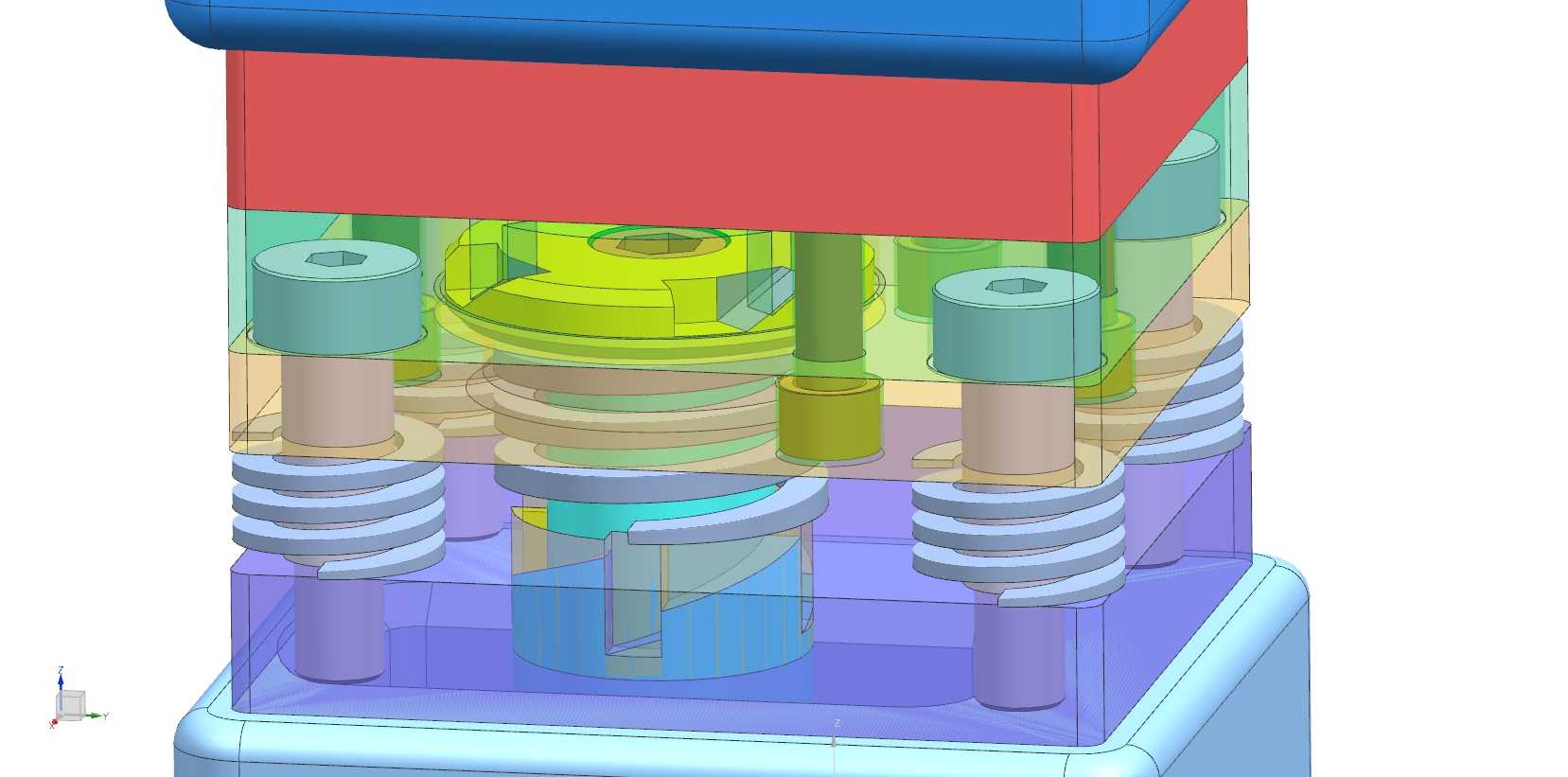

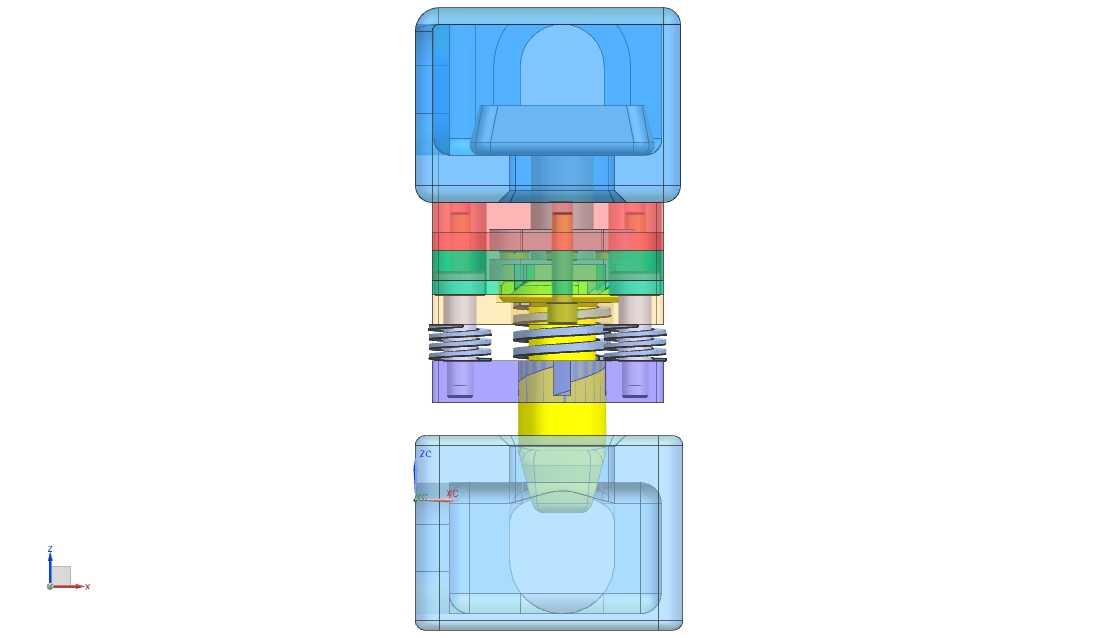

　　从结构组成来看，整套锁包含上部按压触发件、螺旋导向套、复位弹簧、锁止销、下部对接座几个核心部分，复位弹簧套在锁止杆外侧，提供按压后的回弹力，同时在锁止状态下持续施加轴向预紧力，避免连接出现旷量。导向套内壁的导向槽做了90度的转角限位，每次按压动作带动锁止杆旋转90度，刚好在锁止位和解锁位之间切换，锁止位时锁止杆下部的凸台卡入下部对接座的卡槽内，承受轴向的拉脱力，解锁位时凸台对准对接座的让位槽，上下两部分可以直接分离。如果有特殊的多工位锁止需求，也可以调整导向槽的转角角度，比如改成120度转角就能实现两个锁止位加一个解锁位的三工位状态，适配需要多段定位的连接场景。

　　做结构设计时要注意几个安装边界的尺寸控制，首先是上部按压件的伸出高度，要预留足够的按压行程，行程长度要匹配弹簧的压缩量和锁止凸台的卡入深度，一般按压行程设置在8到12毫米就能保证可靠锁止，不会出现按不到位无法锁止的情况；其次是下部对接座的安装沉孔深度，要保证锁止杆插入后，凸台能完全卡入卡槽，同时对接面要贴合无间隙，避免锁止后出现晃动；锁止杆和导向套的配合间隙要控制在0.05到0.1毫米之间，间隙太小容易卡滞，间隙太大旋转时会出现偏摆，影响锁止可靠性。

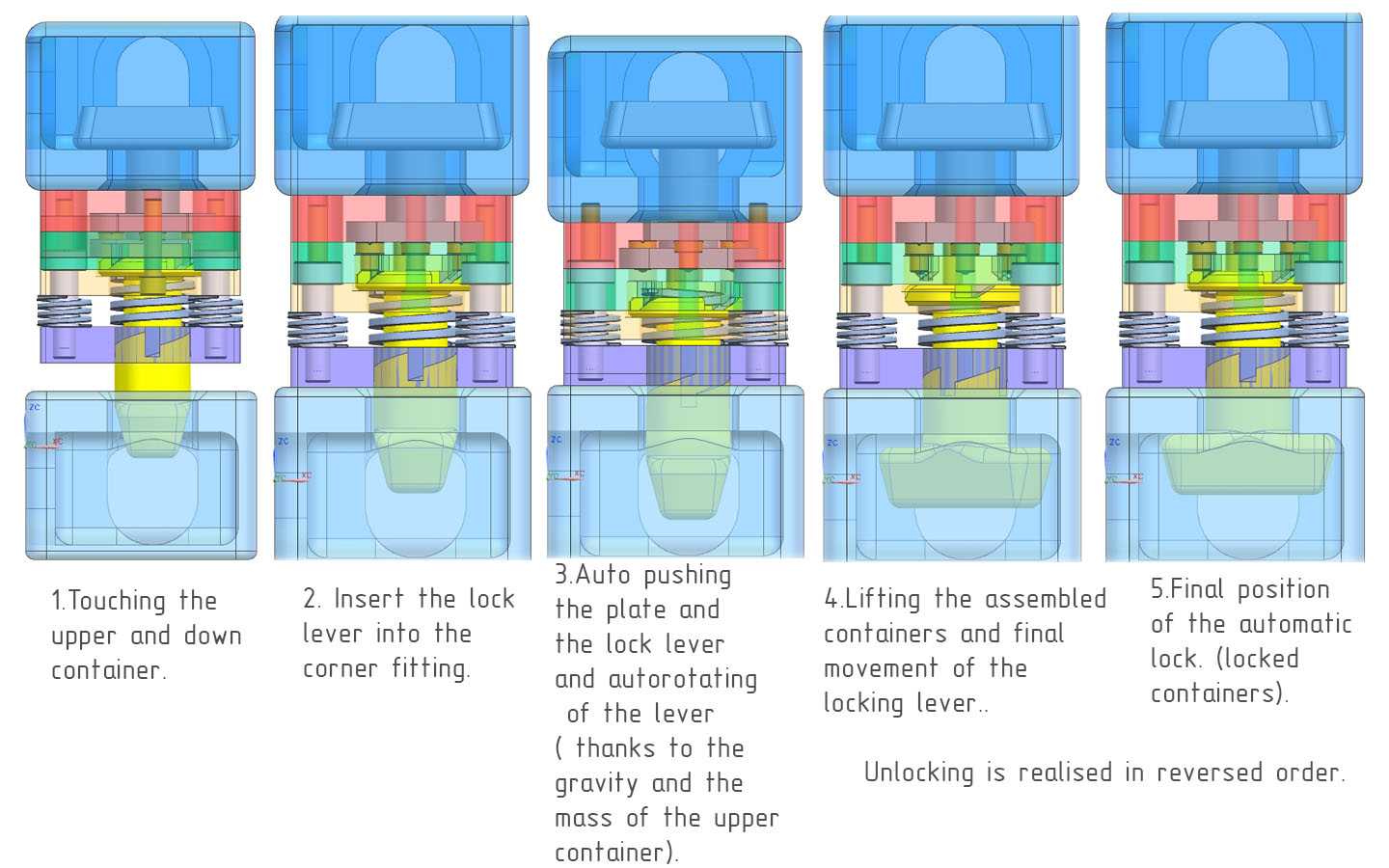

　　实际应用中，这类锁具特别适合模块化物流周转箱的上下堆叠锁止，把锁的上部装在上层箱的底部，下部对接座装在下层箱的顶部，堆叠时只需要把上层箱对准放下，靠自重按压就能自动锁止，搬运时不会因为倾斜、振动出现散垛，需要拆分时只需要按压上部的触发件，就能直接把上层箱提起来，不需要额外的解锁操作，比传统的扎带、卡扣效率高很多。也可以用在小型设备的检修门快装上，不需要螺丝或者门把手，按压门体就能锁止，再次按压就能弹开开门，外观简洁没有突出的操作件，适合对外观有要求的便携设备。

　　材料选择上，核心受力的锁止杆和导向套推荐用工具钢制作，通过铣削或者铣削加铣削的方式加工，加工后做淬火处理提升耐磨性，因为导向槽和锁止凸台是反复摩擦的部位，硬度不够的话长期使用会出现磨损，导致旋转卡滞或者锁止不到位；复位弹簧用常规的碳素弹簧钢就行，根据需要的按压力调整弹簧的线径和预压量，一般按压力设置在15到20牛比较合适，按压力太小容易被误触解锁，太大操作起来费力。外壳和对接座如果是用在轻量化场景，也可以用高强度工程塑料注塑制作，降低整体重量和成本，但塑料件的导向槽部位要做圆角处理，避免应力集中出现断裂。

　　设计时还要考虑容错性，导向槽的入口处要做倒角导向，哪怕上下对接时存在少量的位置偏差，锁止杆也能顺着倒角滑入导向槽，不需要非常精准的对位就能完成锁止，降低使用时的对位难度。锁止状态下，锁止凸台和卡槽的接触面积要足够，保证能承受额定的拉脱力，一般单个锁的拉脱力做到500牛以上，就能满足大多数仓储、设备连接的承重需求，如果需要更大的承重，可以在连接面均匀布置多个锁，分散受力。另外要避免在多粉尘、多碎屑的场景使用无防护的该结构，不然碎屑进入导向槽容易导致旋转卡滞，如果要用在这类场景，可以在按压件周围加一圈防尘橡胶圈，阻挡碎屑进入内部结构。
