带齿轮传动结构的可调式轴承座组件

这款可调轴承组件主要应用于中小型机械传动系统的动力传输工位，常见于轻工输送设备、小型机床进给机构、农业加工机械的传动链路中，核心作用是为传动齿轮提供稳定的回转支撑，同时可根据装配公差、传动啮合需求灵活调整轴承的安装位置，补偿加工与装配过程中产生的累积误差，保证齿轮与配对传动件的啮合精度，降低传动过程中的冲击、异响与偏磨问题，延长整套传动机构的使用寿命。

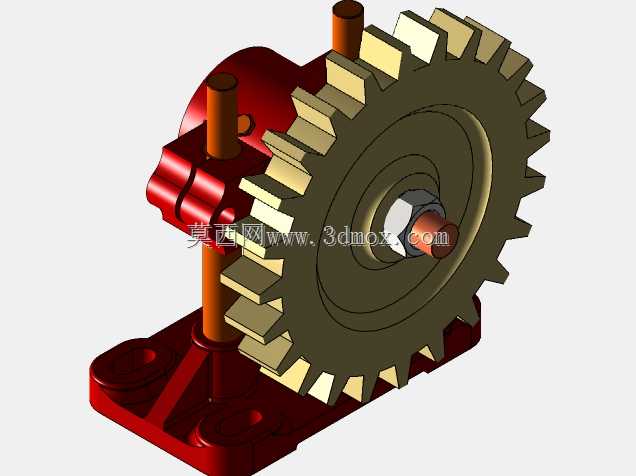

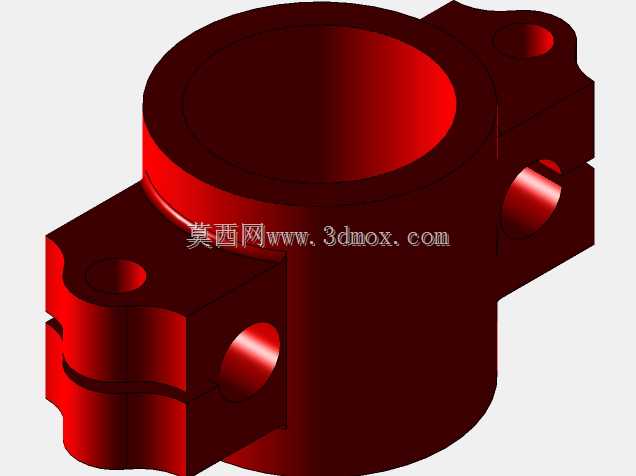

从功能特性来看，该组件集成了支撑基座、可调轴承本体、传动齿轮、定位导柱四个核心部分，基座采用带安装沉孔的平板式结构，可直接通过螺栓固定在设备的安装基准面上，两个对称布置的长圆形安装孔预留了位置调整余量，方便装配时微调整体固定位置；轴承本体采用剖分式可调结构，可通过调整紧固件的预紧程度适配不同公差的轴径，同时能补偿轴系运转过程中产生的少量热胀位移，避免轴承出现卡滞、抱轴问题；集成在轴承上的传动齿轮采用渐开线齿形设计，齿部做了等强度轮廓优化，可传递中等载荷的回转动力，齿轮与轴承内圈采用同轴定位设计，保证回转过程中齿圈的径向跳动量控制在合理范围内；两侧的定位导柱用于调整过程中的导向限位，避免位置调整时出现偏斜，保证轴承轴线与配对传动件的轴线平行度符合传动要求。

设计思路上，这款组件优先考虑了现场装配的便捷性与后期维护的便利性，将轴承支撑与传动齿轮做集成化设计，减少了传动链路中的零件数量，降低了装配时的同轴度找正难度；可调结构的设计没有采用复杂的微调机构，而是通过安装孔余量、轴承剖分结构实现位置与间隙的双重调整，既满足了公差补偿的需求，又不会过度增加零件的加工成本与装配复杂度，非常适合对成本敏感、维护条件有限的通用机械场景。外形与安装边界方面，组件整体采用下宽上窄的布局，基座的安装面轮廓方正，安装孔的孔距、沉孔深度均适配常规的机械安装标准，整体外轮廓没有突兀的外伸结构，可在紧凑的设备腔体内部完成安装，齿轮的最大回转半径经过严格核算，安装后不会与周边的机架、护罩等部件产生运动干涉，轴承的轴线高度与常规同规格传动组件的安装高度通用，可直接替换同类型的固定式轴承支撑组件，无需对原有设备的安装基面做额外改造。
