精密手动压接工装设备结构设计

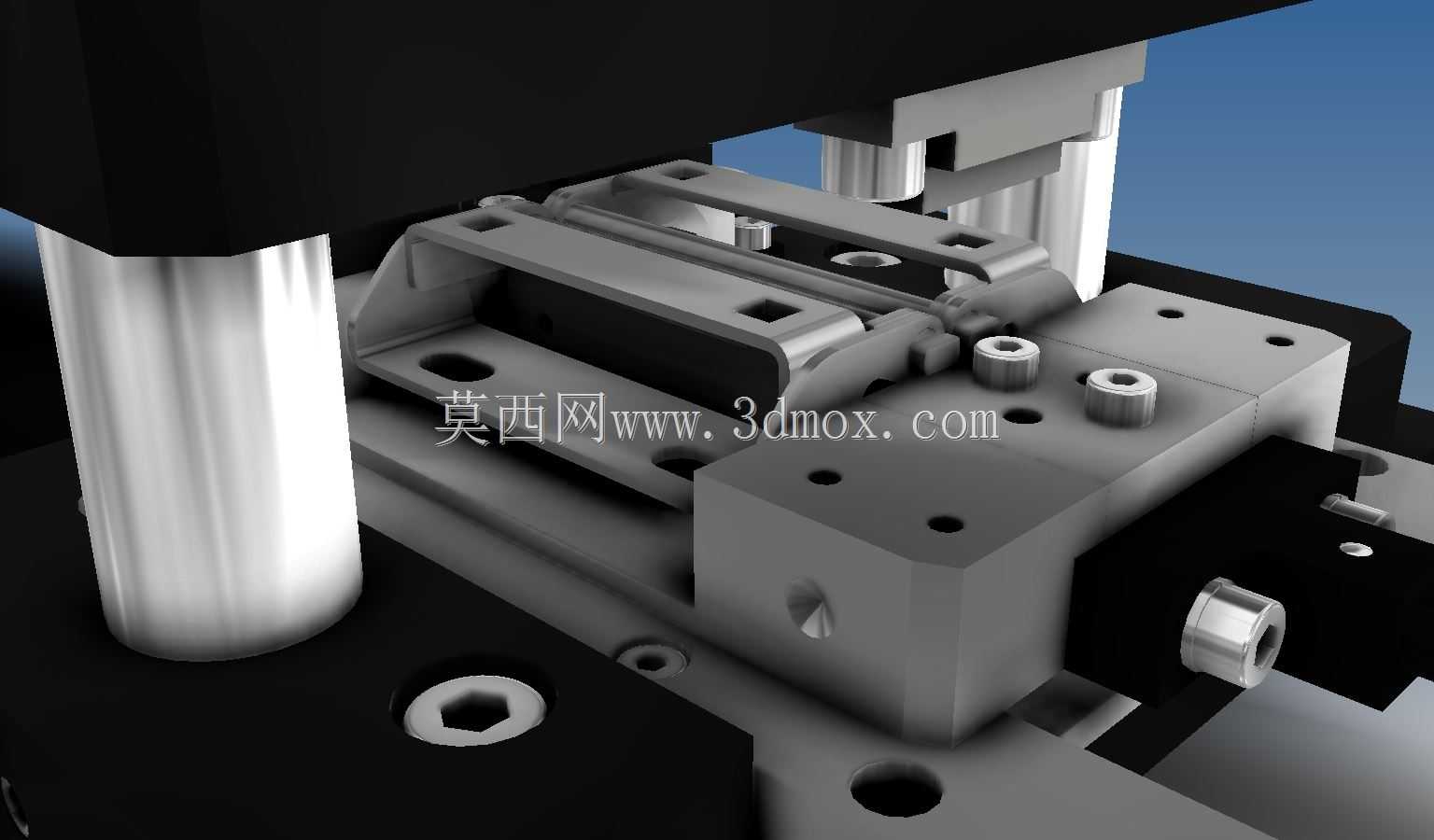

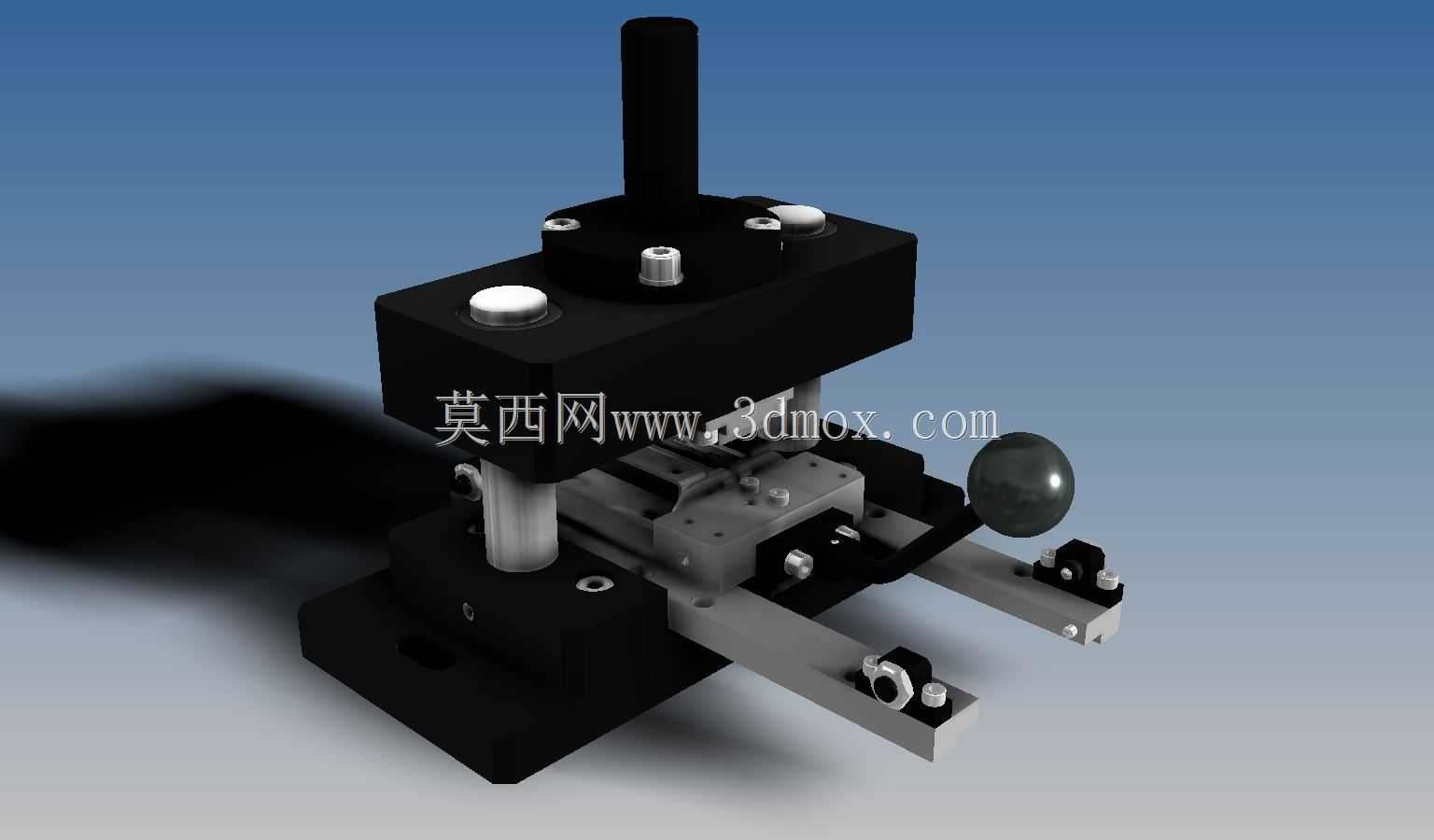

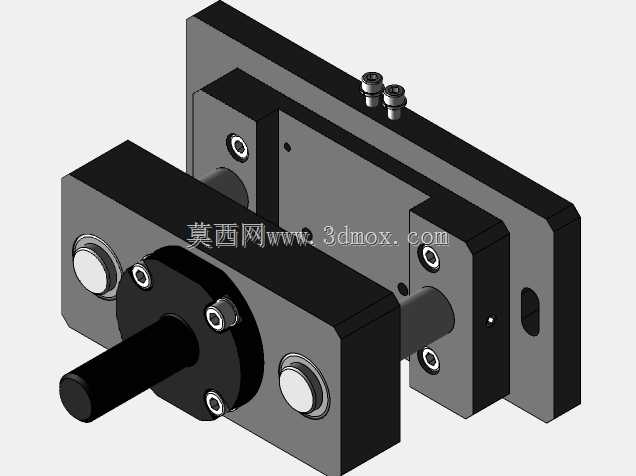

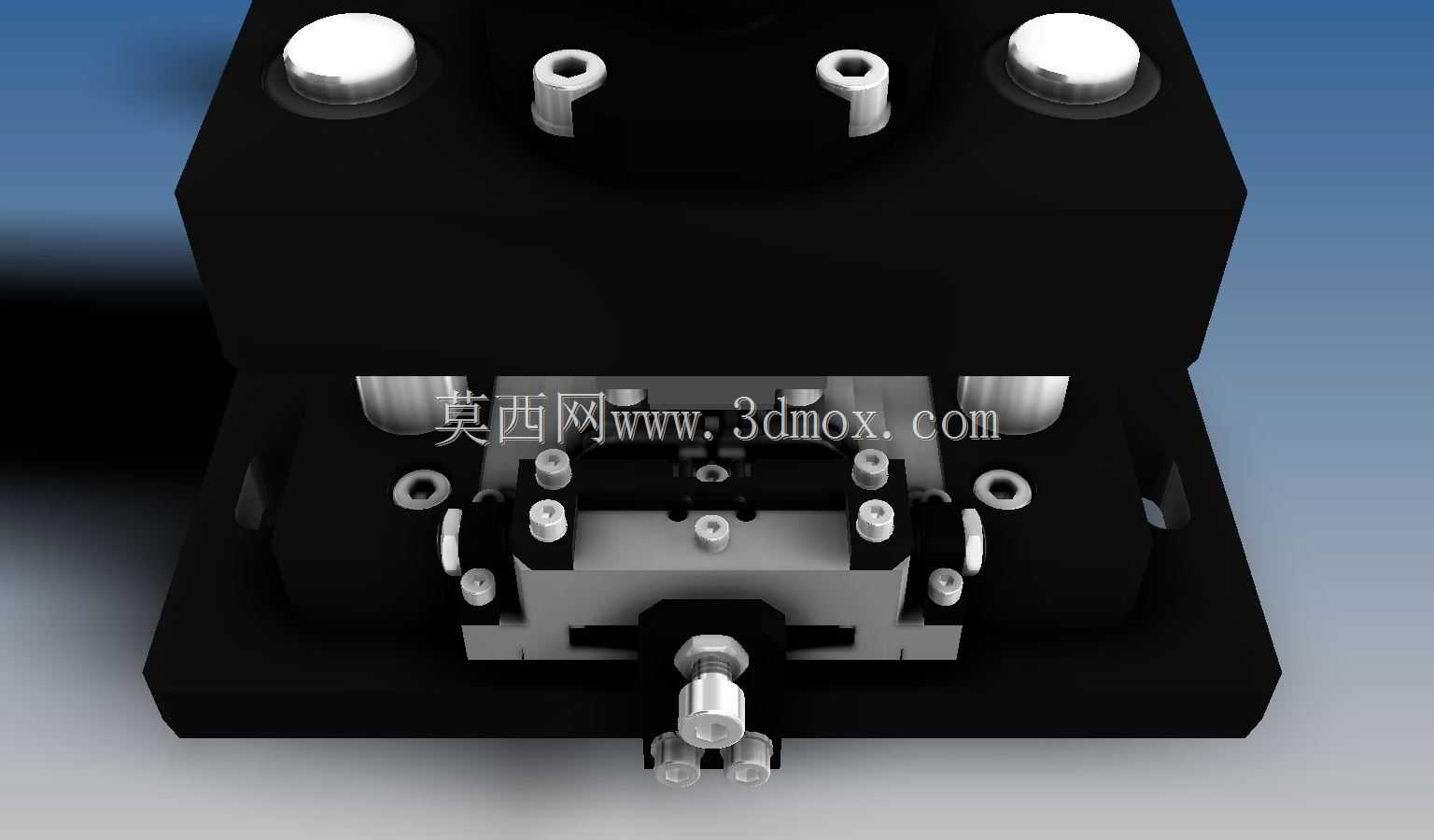

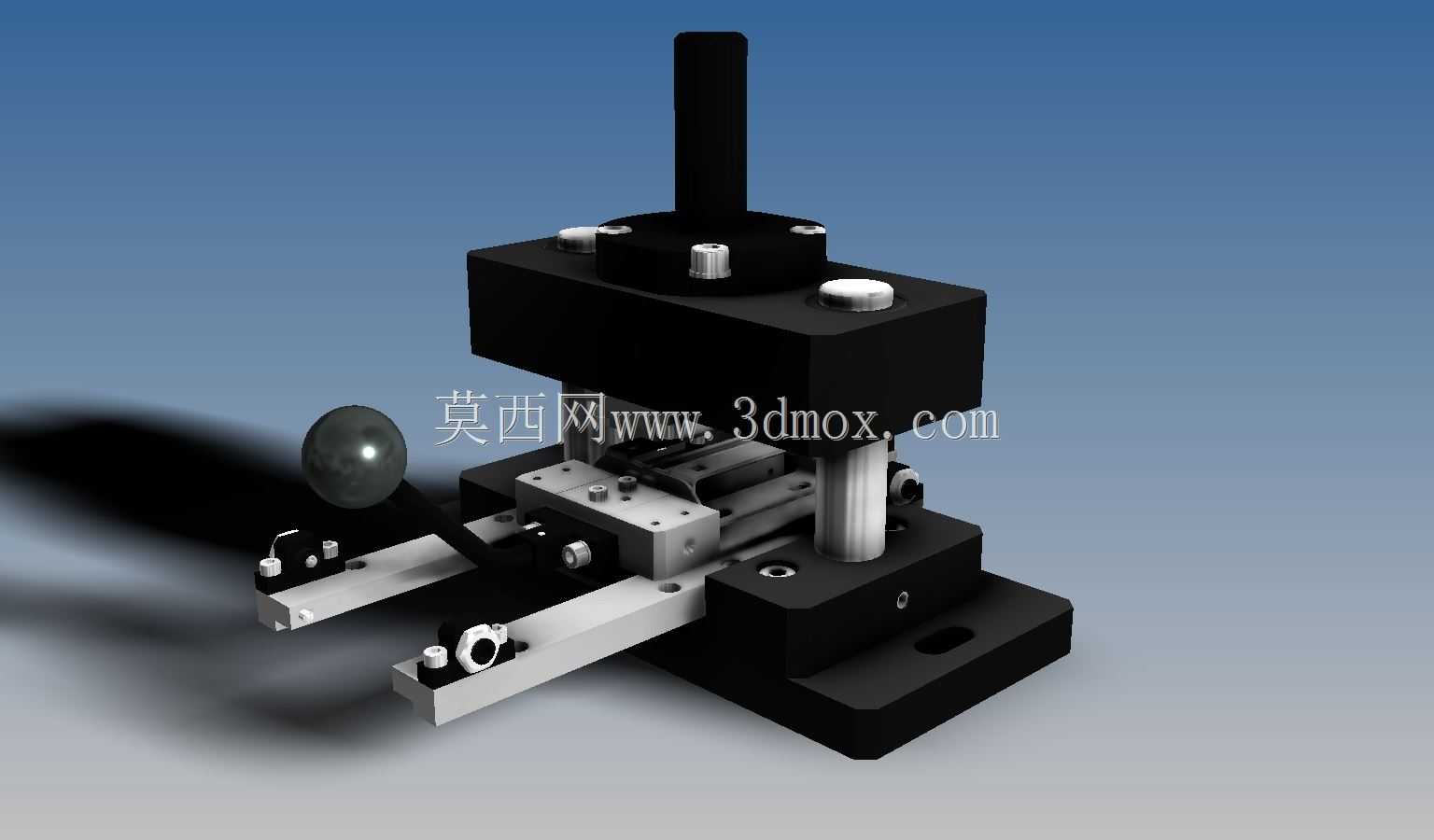

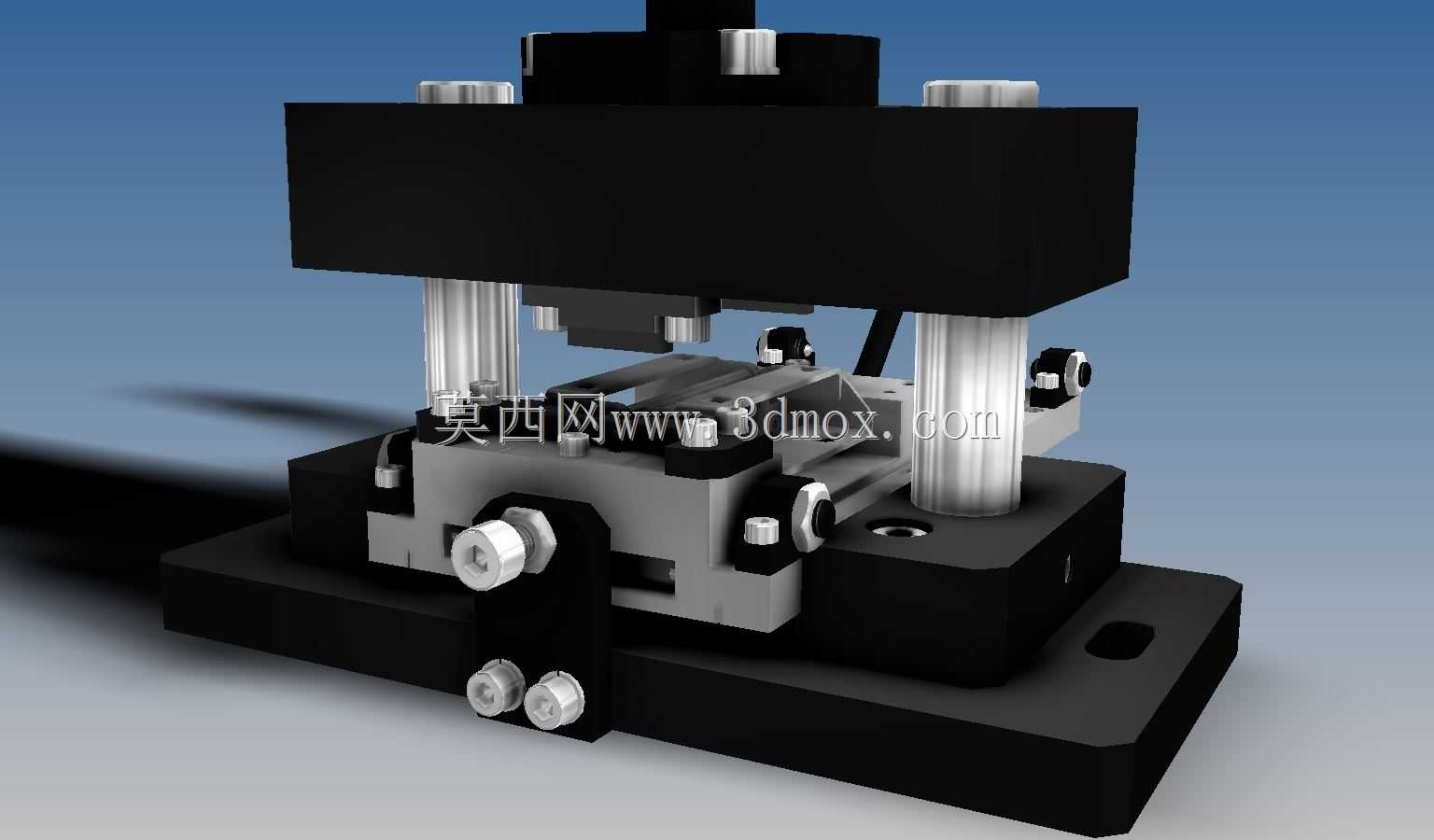

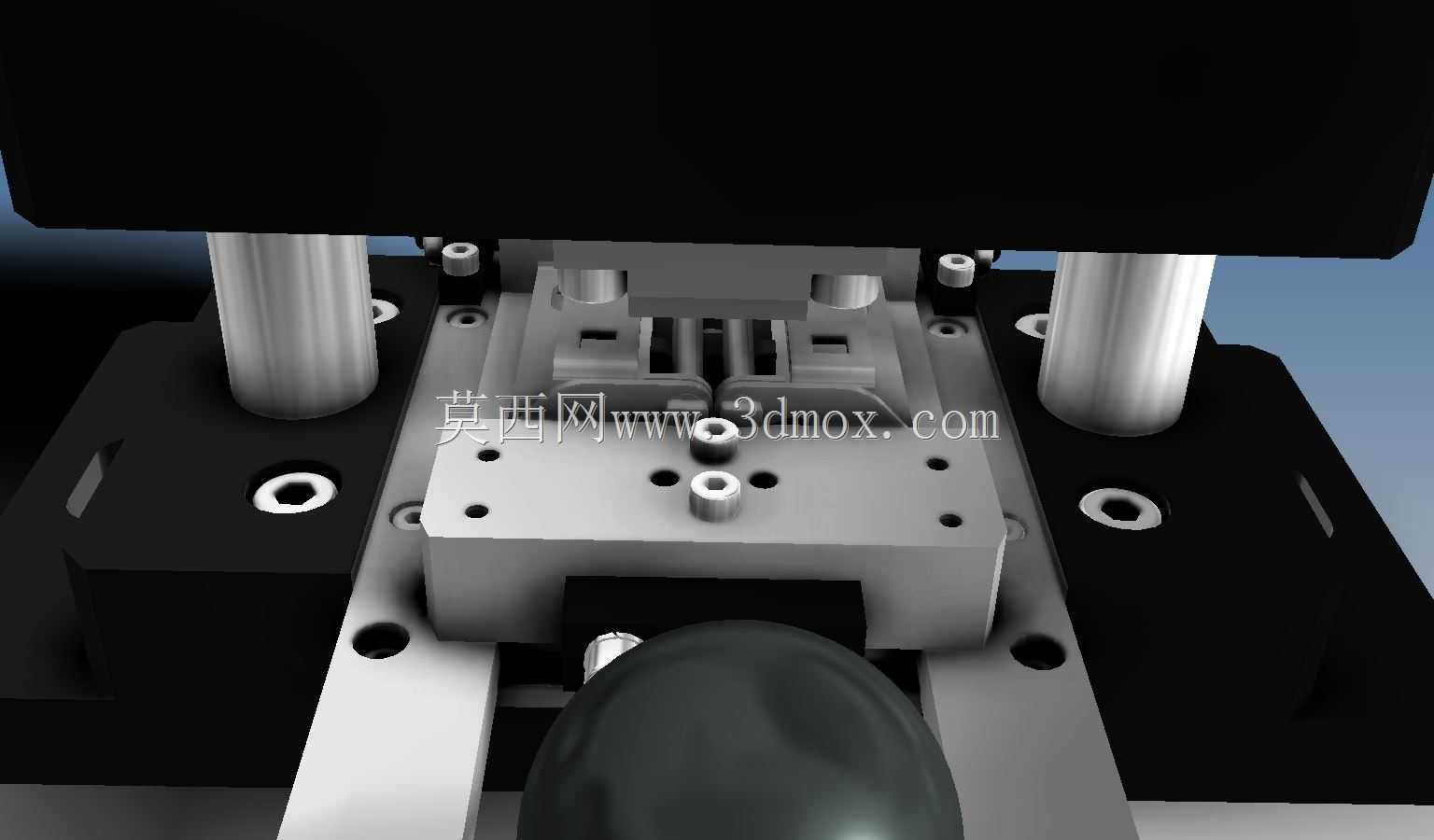

这款压接工装主要面向电子元器件、小尺寸五金冲压件、线束端子类产品的精密压装装配场景，常见于消费电子组装车间、小型五金件加工产线的工位端工序，适配小批量多品类的柔性生产需求，可替代纯手工敲击压合的粗放作业方式，大幅降低压接过程中工件偏位、压合力不均导致的产品报废问题。从实际用途来看，该工装可完成端子与线材的压接咬合、小型塑胶件与五金嵌件的压合固定、薄型冲压件的铆点压接等工序，作业时操作人员仅需将待压接工件放置在前端的定位载具上，扳动对应的送料定位结构将工件推送至压头正下方，再操作顶部的压杆施加垂直向下的压力，即可完成稳定压接作业，压接完成后载具自动复位，可快速取出成品放入下一个待加工工件，单工位作业效率相比纯手工压合可提升40%以上。在功能特性设计上，该工装采用上下分层的框架式结构，底部为整块加工的安装底座，预留了对应的安装固定孔位，可直接通过螺栓锁紧在标准工作台面上，不会因为压接过程中的反作用力出现设备偏移；中部设置了双导柱导向结构，保证压头下行过程中全程保持垂直姿态，不会出现侧向偏移，压接位置精度可控制在0.02mm范围内，适配对压接位置精度要求较高的微型元器件加工；前端的滑动载具采用快换式设计，可根据不同规格的待压接产品快速更换对应的定位块，无需对整体工装进行拆解调整，换型时间可控制在十分钟以内，适配小批量多品类的生产需求。设计思路上，整体结构优先考虑操作的便捷性与维护的简易性，所有滑动配合面均采用自润滑材质配合，日常使用无需频繁加注润滑油，外露的紧固件均采用标准件，出现磨损时可快速采购替换，无需定制特殊配件；压接行程设置了硬限位结构，可根据不同工件的压接深度需求调整限位块高度，避免压合力过大压伤工件，也不会因为行程不足导致压接不到位。从安装边界来看，该工装整体占用工作台面尺寸较小，底座长宽尺寸适配常规的工位操作台摆放，整体高度符合人工坐姿操作的人机工程要求，操作人员无需抬臂或者弯腰即可完成全部操作，长时间作业也不易产生疲劳；顶部的压杆长度经过力臂优化，仅需较小的手部握力即可输出足够的压合力，操作人员无需经过长时间培训即可快速上手操作，整体结构没有复杂的电控或者气动元件，无需接入气源或者电源即可使用，可灵活布置在没有动力源的临时作业工位，适配各类复杂的生产现场环境。
