ALRRA长柄型AV-153-1C25微动开关结构设计

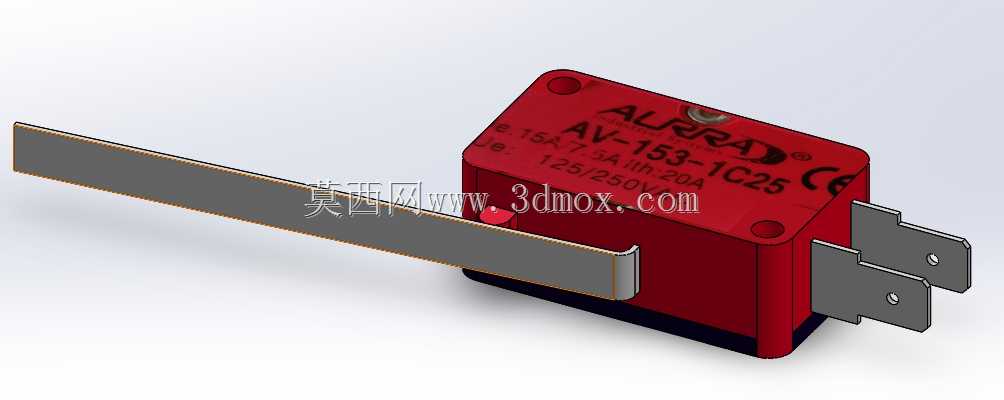

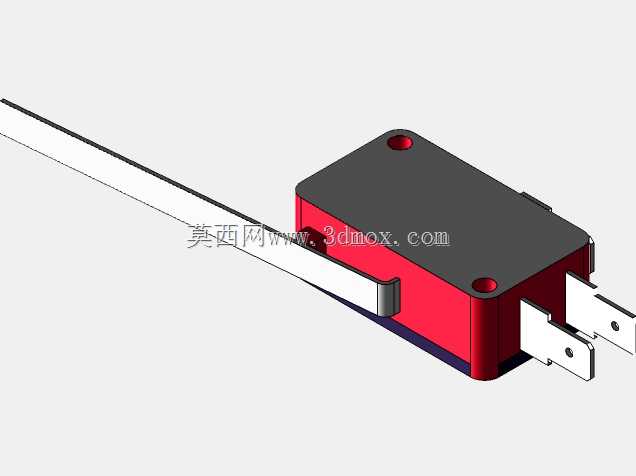

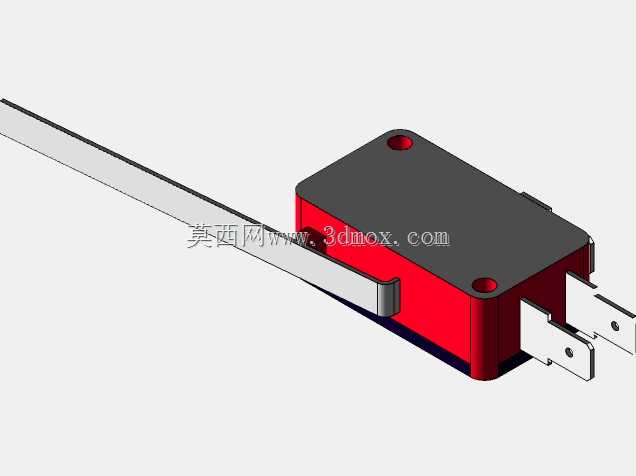

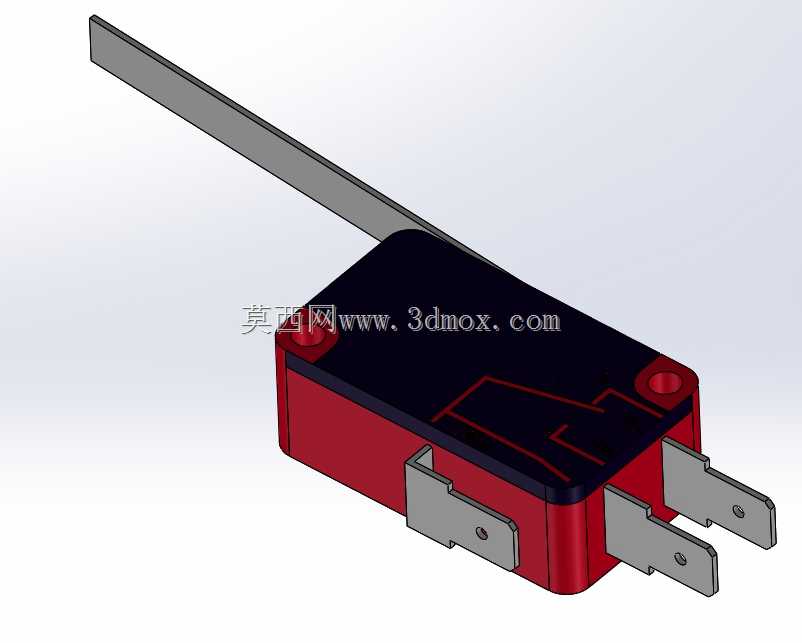

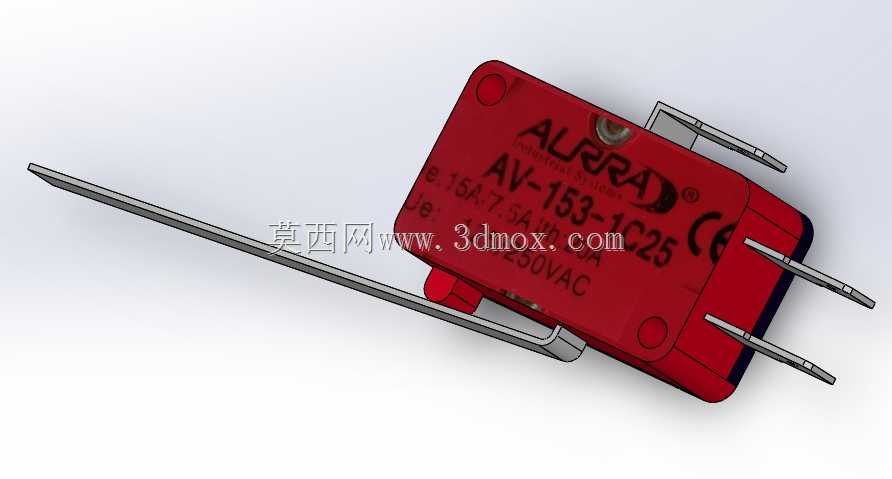

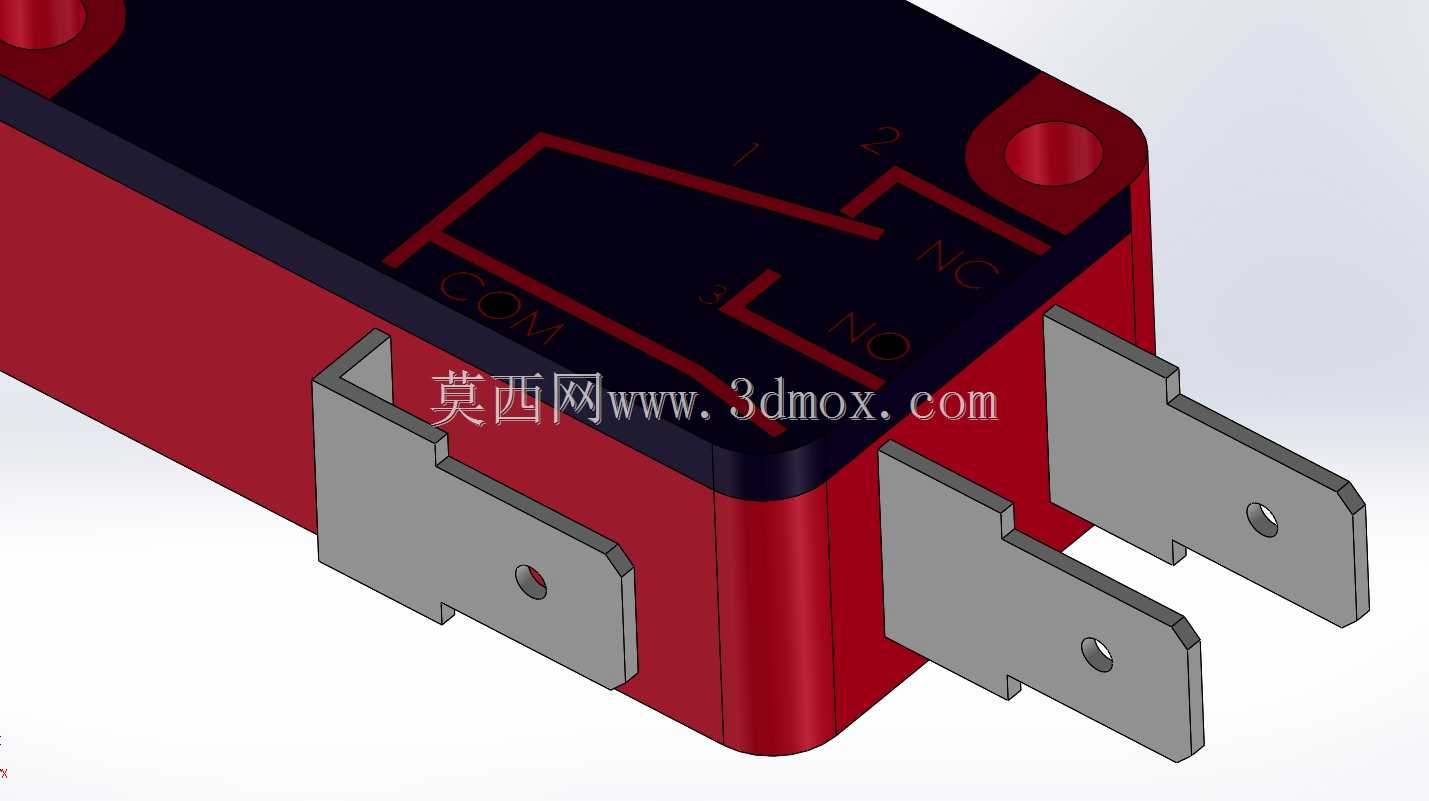

这款长柄型微动开关是小型机械控制回路中极为常用的触发类电气元件，广泛应用在小型数控设备、工业控制终端、家电控制模块、自动化检测工装等场景中，承担行程限位、状态触发、通断切换的核心功能，依靠微小的机械行程即可实现电路通断状态的快速切换，具备触发灵敏、响应速度快、动作行程短的特点，能够在设备运行到指定位置、部件动作到预设阈值时快速给出电信号，完成设备的逻辑控制切换。该款微动开关主体为方形绝缘壳体结构，壳体采用高强度阻燃绝缘材质压制而成，能够在常规电气使用环境下提供可靠的绝缘防护，避免内部触点与外部金属部件发生短接风险，壳体上预留两个标准安装孔位，可通过螺丝直接固定在设备安装基板上，安装孔位间距符合行业通用微动开关的安装尺寸规范，能够直接替换同规格的常规微动开关产品，无需额外修改安装位结构。开关配备加长型金属触发摆杆，摆杆采用高弹性金属板材冲压成型，表面做防锈耐磨处理，相比常规短柄微动开关，长摆杆设计能够适配更大范围的触发接触行程，不需要触发部件精准对准开关触点位置，只要触碰到摆杆的有效长度范围内，即可带动内部触点完成通断动作，大幅降低了配套触发结构的设计精度要求，尤其适合小型数控设备、DIY创客项目中安装位置存在一定公差的使用场景。开关尾部配备两个标准插片式接线端子，端子采用镀锡铜材制作，导电性能优异，插拔连接方便可靠，能够适配常规的快插接线端子，不需要焊接即可完成线路连接，大幅提升装配接线的效率。在设计过程中，完整还原了开关的外部结构细节，包括壳体表面的参数标识、摆杆的弯折弧度、端子的外形尺寸、安装孔的位置精度，所有外形尺寸均按照实物1:1比例还原，能够直接用于设备的装配干涉检查、安装布局模拟，在设备整体设计阶段即可提前验证开关的安装空间、摆杆活动范围、接线操作空间是否满足要求，避免后期装配时出现结构干涉、行程不足、接线空间不够的问题。开关的触发摆杆活动范围做了完整的结构还原，能够直观展示摆杆下压触发的全行程活动边界，方便设计配套触发结构时确定触发点的位置、触发压头的运动行程，确保触发动作可靠，不会出现压损开关或者触发不到位的情况。
