槽式聚光太阳能发电阵列装置设计

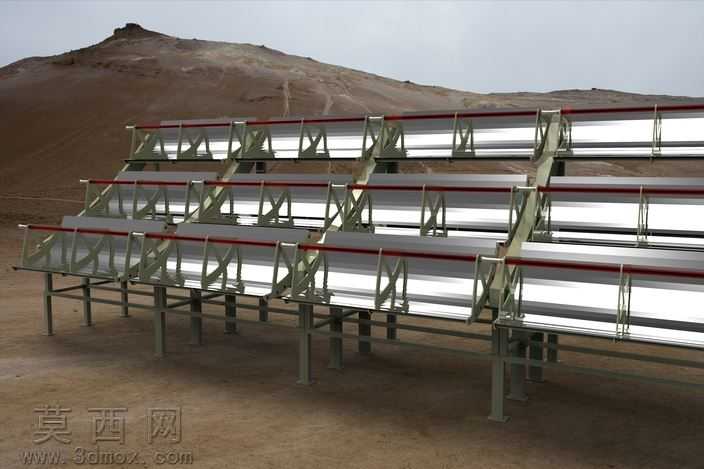

本作品为槽式聚光太阳能发电单元阵列的三维建模设计，整体采用模块化阵列排布思路，以多组抛物槽式聚光反射单元为核心结构，通过标准化支撑框架实现多单元的拼接组合，可根据发电功率需求灵活扩展阵列规模。建模过程中首先完成单组聚光单元的参数化构建：精准还原抛物型反射面的曲面曲率，匹配2800mm×1520mm的反射面尺寸参数，反射面采用高反光镜面材质，在渲染环节设置了符合户外荒漠场景的反射率与粗糙度参数，模拟真实镜面的聚光光学特性；支撑结构采用桁架式金属框架设计，对斜向支撑、横向连接梁、底部支腿的连接节点做了精细化建模，还原螺栓连接的装配细节，框架材质选用热镀锌钢材，渲染时做了哑光金属质感处理，还原户外钢结构的表面质感。设计过程中重点考量了聚光单元的排布间距，避免相邻单元在太阳高度角变化时产生阴影遮挡，单组单元配套570mm规格的集热部件安装位，可将汇聚的太阳光能转化为热能，后续可对接热力循环系统实现发电输出。本次建模完成了整组4×4排布的聚光阵列装配，对底部安装基础的找平结构、单元间的连接加固件都做了完整还原，渲染场景选用荒漠戈壁的户外环境，匹配聚光太阳能电站的实际应用场景，通过光影渲染直观展示阵列的整体排布效果与结构比例。设计阶段通过参数测算，单组单元可实现约4.26平方米的有效聚光面积，在标准1350w/㎡的太阳辐照条件下，单组单元可实现约5.75kW的加热功率，整组阵列可提供近70kW的加热功率，建模过程中预留了单元扩展接口，可通过增减聚光模块调整总装机功率，适配不同规模的分布式光热发电需求，整体结构兼顾了户外安装的结构强度与聚光效率的优化，所有部件的装配关系都符合实际工程安装逻辑，可直接用于方案展示、结构验证与教学演示场景。
