ROHM恒面驱动顶尖结构设计

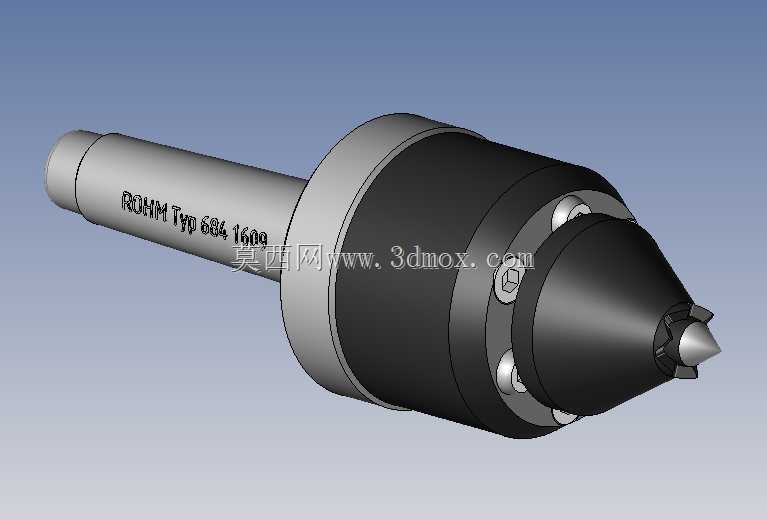

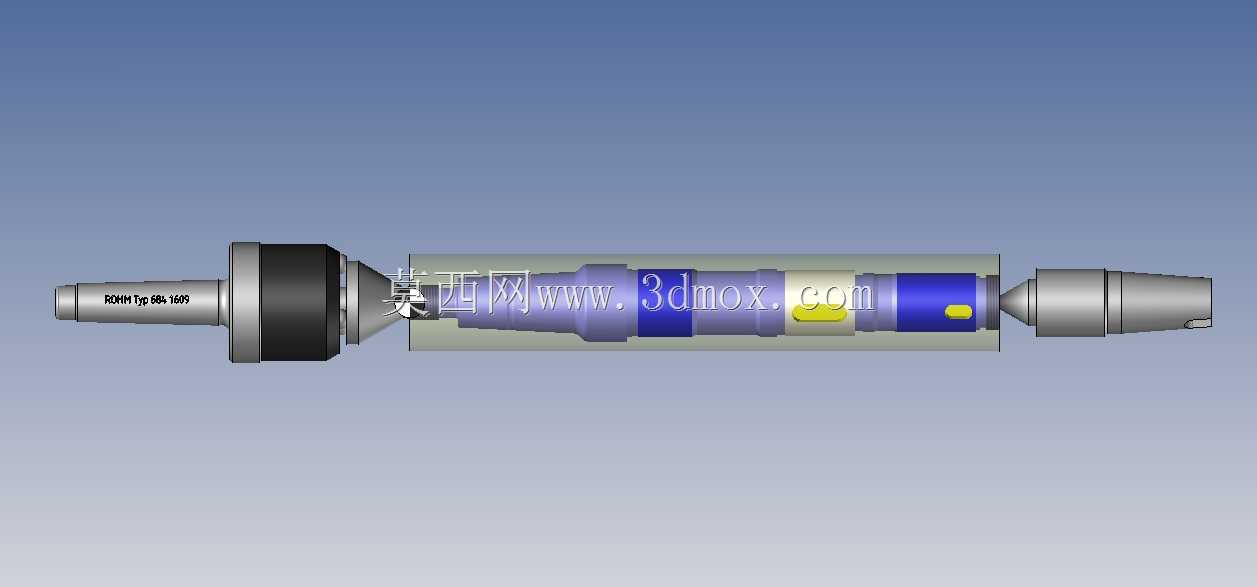

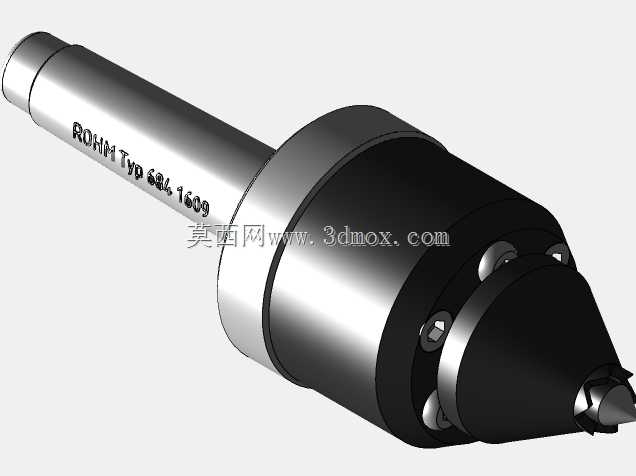

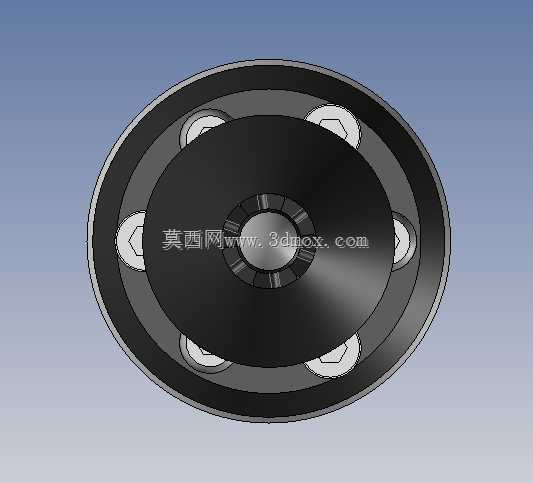

该款恒面驱动顶尖是面向金属切削加工场景设计的机床配套工装部件，主要适配普通车床、数控车床、外圆磨床等回转加工设备，用于轴类、套类零件的装夹定位作业，在加工过程中既可以承担工件的轴向顶紧定位作用，也可通过端面驱动结构传递扭矩，带动工件随主轴同步回转，相比传统的卡盘装夹方式，能够减少工件装夹时的找正时间，同时避免卡盘爪对工件外圆表面的夹伤，尤其适合细长轴类零件、需一次装夹完成全外圆加工的精密零件的加工场景，在汽车零部件加工、通用机械轴类零件生产、精密仪器零件制造等领域都有广泛的应用空间。从功能特性来看，这款顶尖采用恒面驱动结构设计，前端的驱动爪可以自适应贴合工件的端面定位基准，在顶紧过程中自动补偿端面的微小形位误差，保证驱动接触面积均匀，避免局部应力集中造成的工件端面损伤，同时内置的回转支撑结构经过精密配合设计，能够在高转速回转工况下保持稳定的回转精度，降低顶尖的磨损速率，延长工装的使用寿命。在设计思路上，这款模型完全还原了实体产品的结构逻辑，整体分为莫氏锥柄安装段、主体回转壳体、端面驱动组件三个核心部分，莫氏锥柄段采用标准锥度设计，能够与机床尾座或者主轴端的莫氏锥孔实现无间隙配合，保证安装后的同轴度精度；主体壳体部分集成了回转轴承的安装腔体、顶紧力传递结构，外壳采用阶梯式圆柱造型，既满足内部零件的安装空间需求，也兼顾了回转过程中的动平衡性能；前端的驱动组件包含弹性补偿结构、多组驱动爪以及定位顶尖头，顶尖头采用硬质合金材质的锥头结构，用于工件中心孔的定位，周围均匀分布的驱动爪在顶紧力作用下嵌入工件端面，实现扭矩的稳定传递。从安装边界来看，锥柄段的尺寸完全遵循标准莫氏锥度的参数规范，能够直接适配对应规格的机床锥孔，不需要额外制作过渡连接结构，整体的轴向长度、最大外径尺寸都经过合理规划，在保证内部结构强度的前提下尽可能压缩了轴向占用空间，避免加工过程中与刀架、砂轮架等机床部件发生运动干涉，同时壳体外圆预留了扳手夹持位，方便顶尖的安装拆卸作业。模型的结构细节完整还原了实体产品的装配关系，所有的紧固件、密封结构、回转间隙都按照实际产品的配合要求进行设计，可直接用于CAM加工编程过程中的碰撞检测，也可作为机床工装选型、加工工艺方案设计阶段的参考模型，帮助工艺人员提前预判装夹过程中的干涉风险，优化加工走刀路径，提升工艺编制的效率与准确性。
