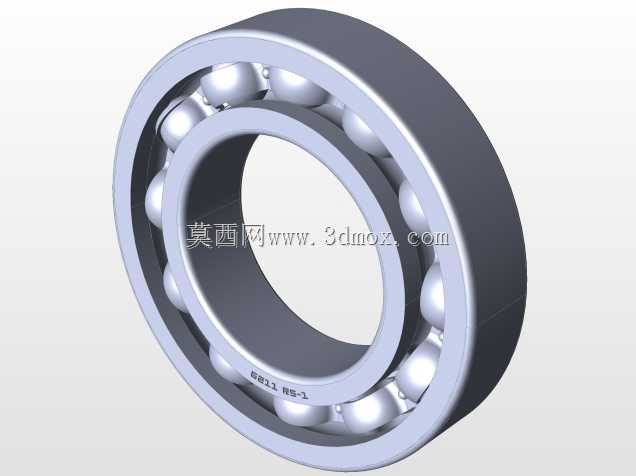

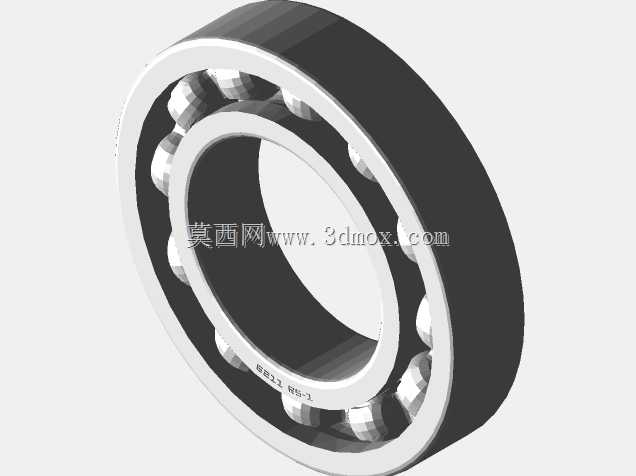

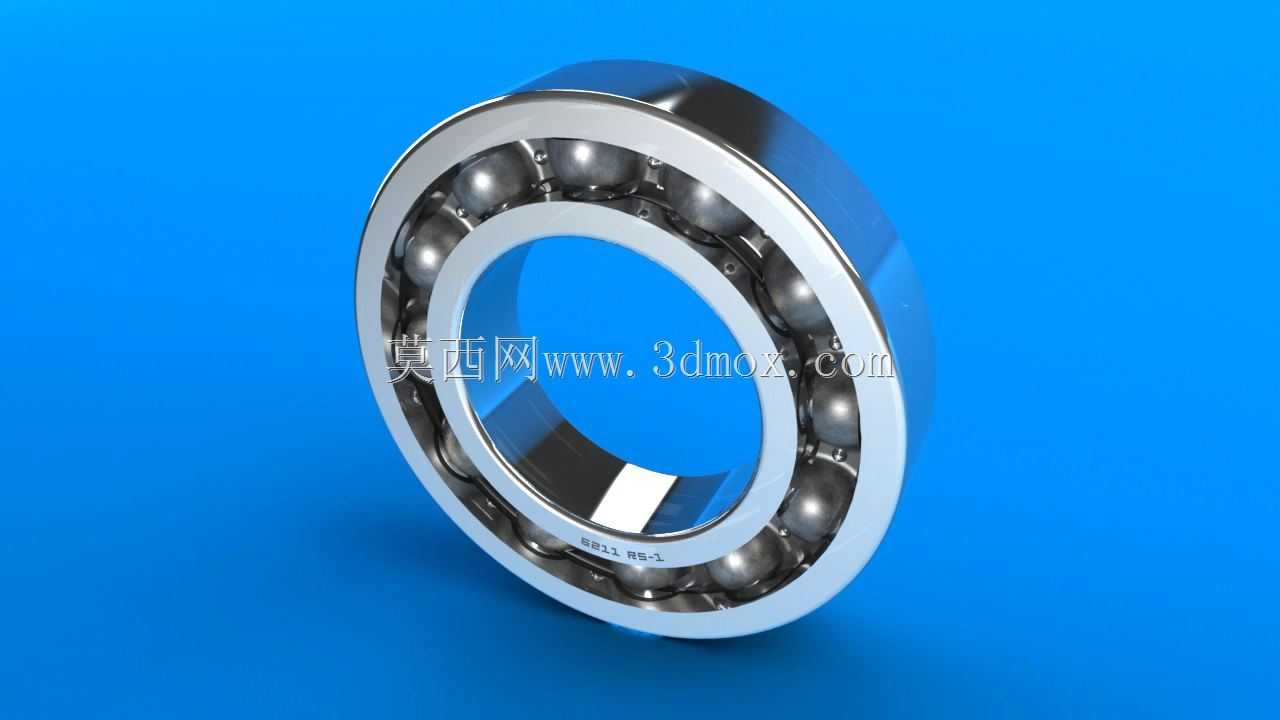

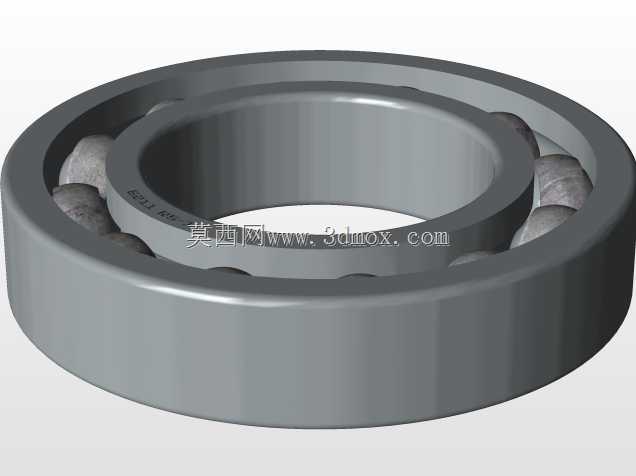

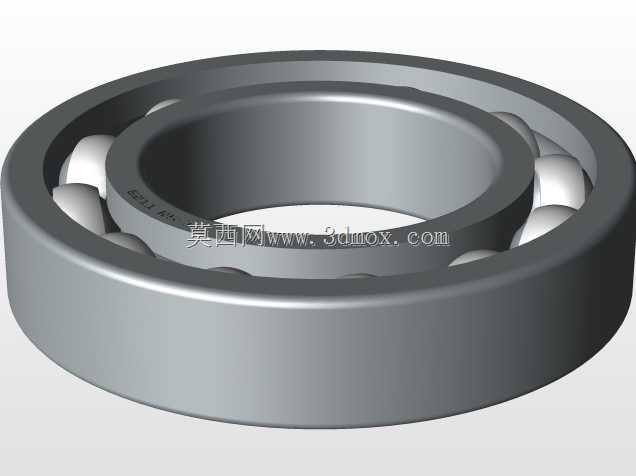

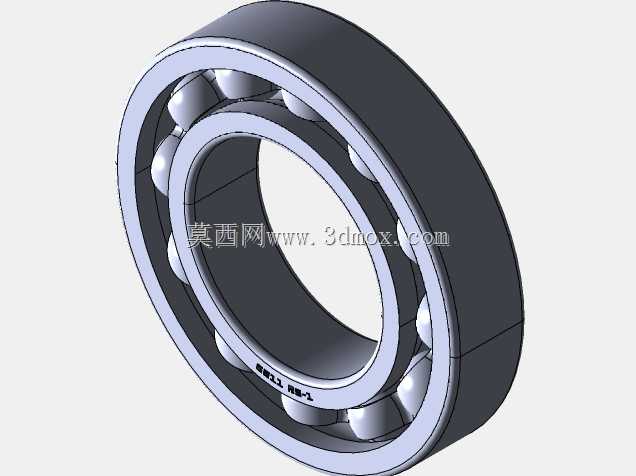

SKF深沟球密封轴承6211-RS1结构设计

这款6211-RS1型深沟球轴承是旋转传动系统中应用极为广泛的基础支撑部件，在各类工业场景中承担着降低转轴摩擦损耗、约束轴系径向与轴向窜动的核心作用，常见于工业电机输出端、离心泵转子支撑、输送线辊筒转轴、中小型减速机输入输出轴、农用机械传动辊、机床辅助传动机构等场景，是保障旋转设备长期平稳运行的关键基础零件。该款轴承带单侧接触式橡胶密封结构，能够有效阻挡外界粉尘、水汽、切削碎屑等杂质侵入轴承内部滚道，同时避免轴承内部填充的润滑脂向外泄漏，可适配存在轻度粉尘飞溅、少量喷淋的半开放作业工况，相比开式轴承大幅降低了运维阶段的润滑补加频次，也减少了杂质侵入导致的早期点蚀失效风险。从设计思路来看，这款轴承遵循深沟球轴承的经典结构逻辑，内圈与外圈均加工有连续光滑的弧形滚道，滚道曲率与钢球球面曲率精准匹配，使得钢球在滚道内滚动时接触应力分布均匀，既能够承受稳定的径向载荷，也可承受一定程度的双向轴向载荷，适配轴系存在少量热胀冷缩窜动的使用场景。单侧密封结构采用丁腈橡胶材质的密封唇，密封唇与内圈密封槽形成轻接触配合，既保证密封阻隔效果，又不会产生过大的摩擦阻力导致轴承温升过高，适配常规工况下的中低转速运行需求。在外形尺寸与安装边界上，该款轴承内径适配55mm直径的标准转轴，外圈外径为100mm，轴承整体宽度为21mm，安装时需注意轴肩与座孔的挡肩高度不能超过轴承内、外圈的倒角尺寸，避免安装时挡肩与轴承端面干涉导致无法装夹到位，同时安装过程中应优先采用压装工具均匀施力于对应套圈端面，禁止通过滚动体传递压装力，避免钢球与滚道表面产生压痕损伤。轴承内部预填的润滑脂可满足常规工况下长期运行需求，若应用于高温、高转速特殊场景，可在设计阶段提前匹配对应耐温、高速特性的润滑脂，同时注意密封侧的安装方向应朝向存在杂质侵入风险的外侧，最大化发挥密封结构的防护作用。
