20毫米带指示灯翘板电源开关设计

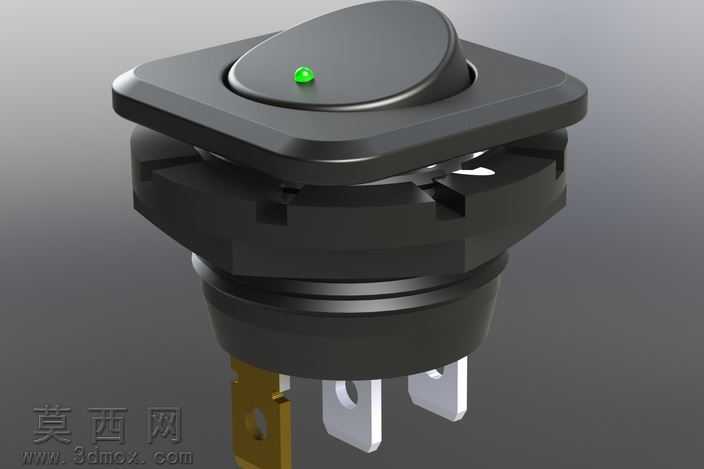

本作品为20毫米规格带灯翘板开关的三维建模设计，建模阶段围绕开关的实际装配逻辑与功能结构展开，首先完成核心翘板按键的曲面构建，精准还原按键的弧形翘曲造型与按压行程对应的结构间隙，按键表面预留的指示灯安装位做了精准的尺寸匹配，保证指示灯嵌装后与按键表面齐平无突兀感。中部的方形安装法兰做了边缘圆角过渡处理，法兰下方的卡接锁紧结构还原了实物的卡扣齿形设计，可模拟开关在面板开孔处的卡装固定效果，无需额外紧固件即可实现面板安装的限位锁紧。下部的接线基座做了分层结构设计，还原了基座内部的触点容纳腔、接线端子固定槽结构，五爪接线端子分别对应电源输入、负载输出、指示灯供电的不同回路，端子的金属插片做了厚度与倒角的细节还原，插片表面的接线孔位也按照实物尺寸做了精准建模，可直观呈现接线时的螺丝固定点位。材质渲染阶段，按键与基座主体采用哑光黑色工程塑料材质，调整材质的粗糙度与反光度还原常用电器开关的磨砂塑料质感，避免过度反光带来的廉价感；指示灯采用半透明翠绿色PC材质，添加微弱的自发光效果模拟通电点亮时的状态；接线端子采用黄铜镀镍金属材质，调整金属材质的反射参数与细微磨砂纹理，还原五金接插件的真实金属质感，不同材质的边界做了清晰的区分，无材质溢出或错位问题。设计过程中充分考虑开关的实际使用场景，整体外径严格控制在20毫米安装尺寸标准内，适配常规电器面板的开孔尺寸，12vdc、20amp的参数对应结构做了载流部件的尺寸预留，保证触点与接线端子的载流面积符合电气安全要求，翘板的按压角度做了合理的结构限位，模拟实际使用时清脆的按压手感与通断档位的清晰反馈，整体模型可用于电器产品的结构装配校验、产品宣传渲染图制作、开关类配件的选型参考等场景，模型结构完整无破面，各部件可单独拆分用于装配动画演示。
