鼓风机真空组件工业设备结构设计

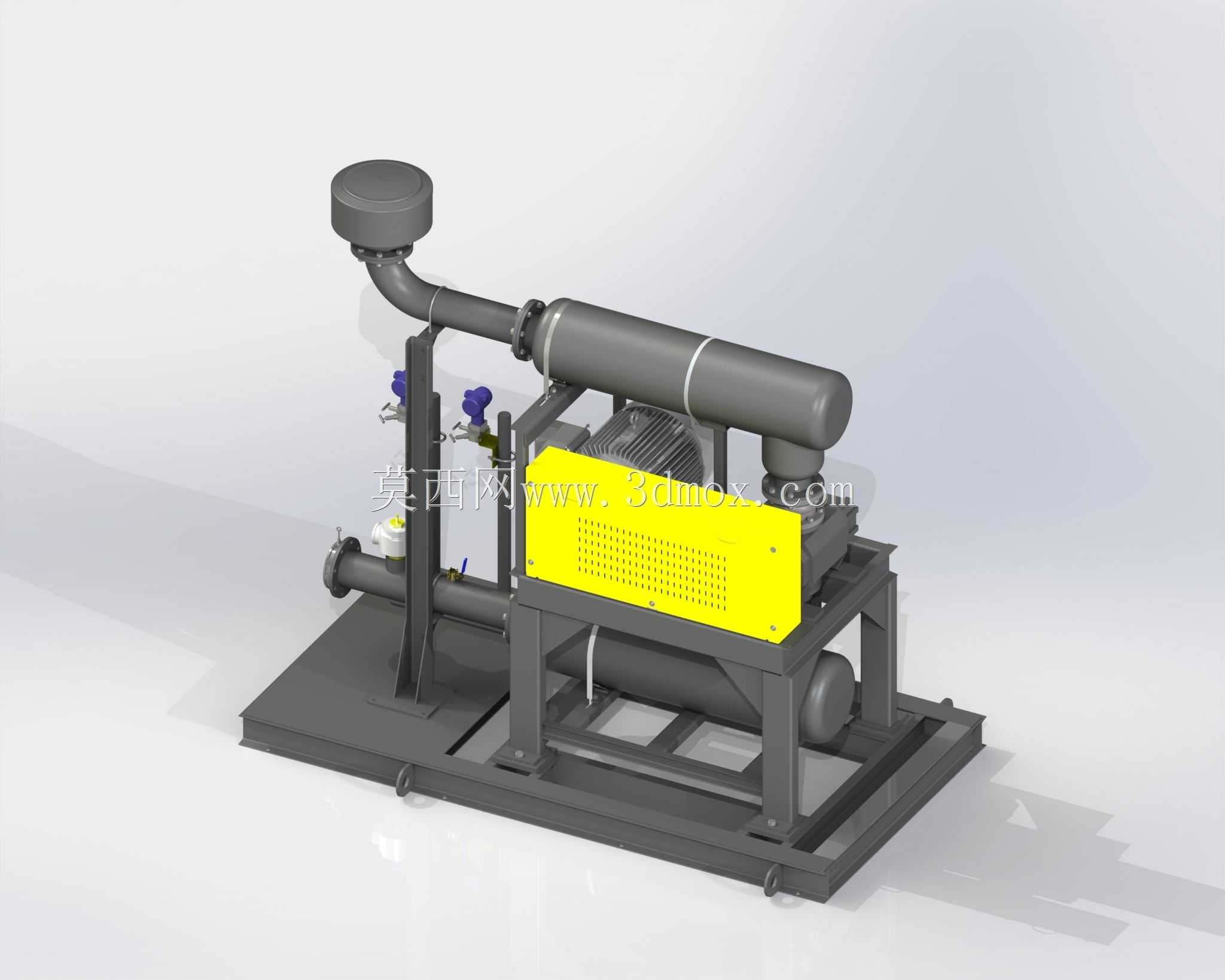

　　该鼓风机真空组件主要面向工业真空获取场景，可配套食品加工、电子元器件生产、物料气力输送等环节的真空源需求，作为系统核心动力单元为后端工序提供稳定的负压输出。整套组件采用撬装式集成设计思路，将鼓风主机、进出口管路、过滤消音单元、阀门控制组件全部整合在一体式焊接底座上，省去现场零散安装的对位工序，到场后仅需对接进出口法兰与供电线路即可投入使用，大幅缩短产线搭建周期。从结构布局来看，主机单元居中固定在底座的加强筋安装位，底座采用型钢焊接框架结构，底部预留叉车孔位与地脚螺栓安装孔，既满足车间内转运的便捷性，也能保障长期运行时的结构稳定性，避免振动引发的管路移位或连接松动。进气端管路向上延伸后配置顶部过滤消音装置，

　　可过滤进气介质中的大颗粒杂质，同时降低设备运行时的进气噪音，管路上依次设置手动控制阀与压力检测接口，方便现场调试时调节进气开度、实时监测管路负压状态。出气端管路沿底座侧面排布，配套的卧式换热单元可对鼓风压缩后的高温气体进行冷却，避免高温气体对后端管路或配套设备造成热损伤，管路上同样设置控制阀组，可根据工况需求切换气路走向或截断通路。设计过程中充分考虑了运维便利性，主机外侧的黄色防护网罩采用快拆式固定结构，日常检查电机运行状态、清理散热表面积尘时无需整体拆解防护结构，管路上的阀门操作位均预留足够的操作空间，无需额外拆装周边部件即可完成阀门启闭操作。整套设备的安装边界充分适配常规工业车间的设备预留空间，

　　底座的安装孔位可匹配多数标准设备基础的预埋螺栓间距，管路接口采用标准法兰规格，可直接对接市面通用规格的工业真空管路，无需额外制作转换接头。结构建模时对所有焊接位置做了工艺性处理，预留合理的焊接收缩余量，管路折弯处均采用标准弯曲半径，避免管路弯折导致的气阻增大问题，运动部件与固定结构之间预留足够的安全间隙，防止运行过程中出现干涉摩擦。
