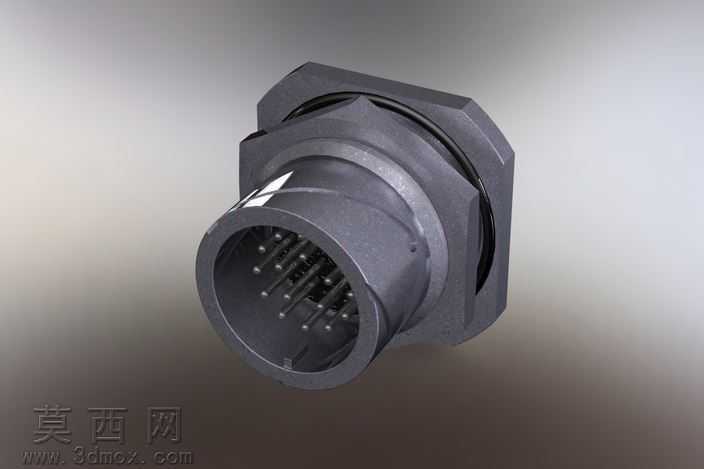

面板安装式17针公头刺刀快接连接器

本模型为面板安装式17针公头快接电连接器，建模阶段以工业级圆形连接器的实物测绘尺寸为基准，在SolidWorks中完成全参数化结构搭建，首先绘制前端插合端的内孔轮廓，通过旋转凸台生成插合腔体基体，在腔体内部均匀排布17根插针安装位，每根插针的定位尺寸严格遵循圆形连接器的针脚排布规范，保证公母插合时的对位精度。随后构建外壳的六角安装法兰结构，法兰背部设计有密封胶圈的安装卡槽，通过拉伸切除生成面板安装的螺纹段与锁紧限位台阶，还原产品面板安装的固定结构。刺刀锁紧结构是本模型的设计重点，在外壳外侧绘制对称分布的三道螺旋导向卡槽，卡槽的导程、切入角度与锁紧定位点完全参照实物快接结构的运动轨迹设计，可直观演示插合后旋转锁紧的动作逻辑，插合端外圈设计有定位键槽，避免公母插合时出现针脚错位的问题。材质与渲染阶段，外壳部分赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度与漫反射参数，还原工业连接器外壳的磨砂质感，插针部分赋予镀镍金属材质，添加轻微的反射效果模拟金属插针的光洁表面，密封胶圈部分赋予黑色橡胶材质，调整材质的凹凸纹理还原橡胶圈的表面质感，法兰安装面添加轻微的合模线细节，提升模型的真实感。模型完成后进行全局干涉检查，验证插针与腔体、锁紧卡槽与外壳、法兰与安装面板之间无结构干涉，所有配合面预留合理的装配公差，可直接用于快接连接器的结构演示、安装模拟以及相关机电产品的配套装配设计，完整还原了17针圆形连接器的面板安装形式、刺刀快锁结构与内部针脚排布特征，结构细节完整，尺寸比例协调，能够满足工业设计展示、装配教学演示以及产品开发参考的使用需求。
