东元2HP三相异步电动马达三维模型

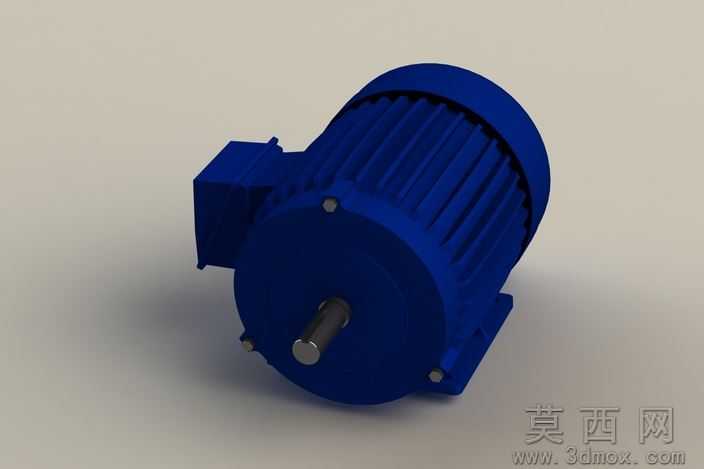

本模型为东元品牌2HP功率规格的三相异步电动马达三维建模成果，建模过程严格遵循工业级零部件建模规范，首先通过测绘东元145T机座号实体马达的核心尺寸，确定机座外径、轴伸长度、安装孔位距、接线盒尺寸等关键基准参数，先搭建马达的整体骨架草绘，以中心轴为装配基准依次完成各零件的独立建模。参数设计阶段严格匹配2HP功率对应的3阶电机性能参数，还原145T标准机座的安装尺寸规范，精准绘制定子外壳的散热筋结构、端盖的固定螺栓孔位、输出轴的键槽特征、侧置接线盒的腔体结构，所有配合尺寸均预留合理的工程公差，符合实际电机的装配要求。渲染材质阶段针对不同零件匹配对应工业材质，机座外壳采用深蓝色工业烤漆材质，还原真实电机的漆面哑光质感，输出轴采用抛光镀锌钢材材质，呈现金属切削后的亮面金属光泽，端盖固定螺栓采用发黑处理的标准件材质，接线盒盖采用同机座的烤漆材质，整体渲染光影柔和，清晰呈现马达的外观结构细节。结构原理上完整还原三相异步马达的外部装配结构，包含带散热筋的定子机壳、前后支撑端盖、伸出式动力输出轴、侧置电源接线盒、底部卧式安装脚座，清晰展示了卧式安装马达的典型外部构造，可直观理解电机的动力输出路径与安装固定方式。软件兼容方面，模型提供STEP、IGES通用中间格式文件，可兼容绝大多数主流三维CAD软件，同时附带SolidWorks2013版本的原生效果文件，不同软件的使用者均可直接导入编辑，不存在版本兼容障碍，无需额外修复破面即可正常使用。研发教学应用层面，该模型可作为机械设计课程中电机选型教学的演示案例，帮助学习者理解标准功率电机的外形尺寸与安装规范，也可作为自动化设备、输送线、机床等设备整机研发时的电机选型参考模型，直接导入设备装配体中完成布局干涉检查，还可用于液压气动系统动力单元的配套建模参考，缩短非标设备的研发建模周期。
