罗茨鼓风机压力输送集成机组结构

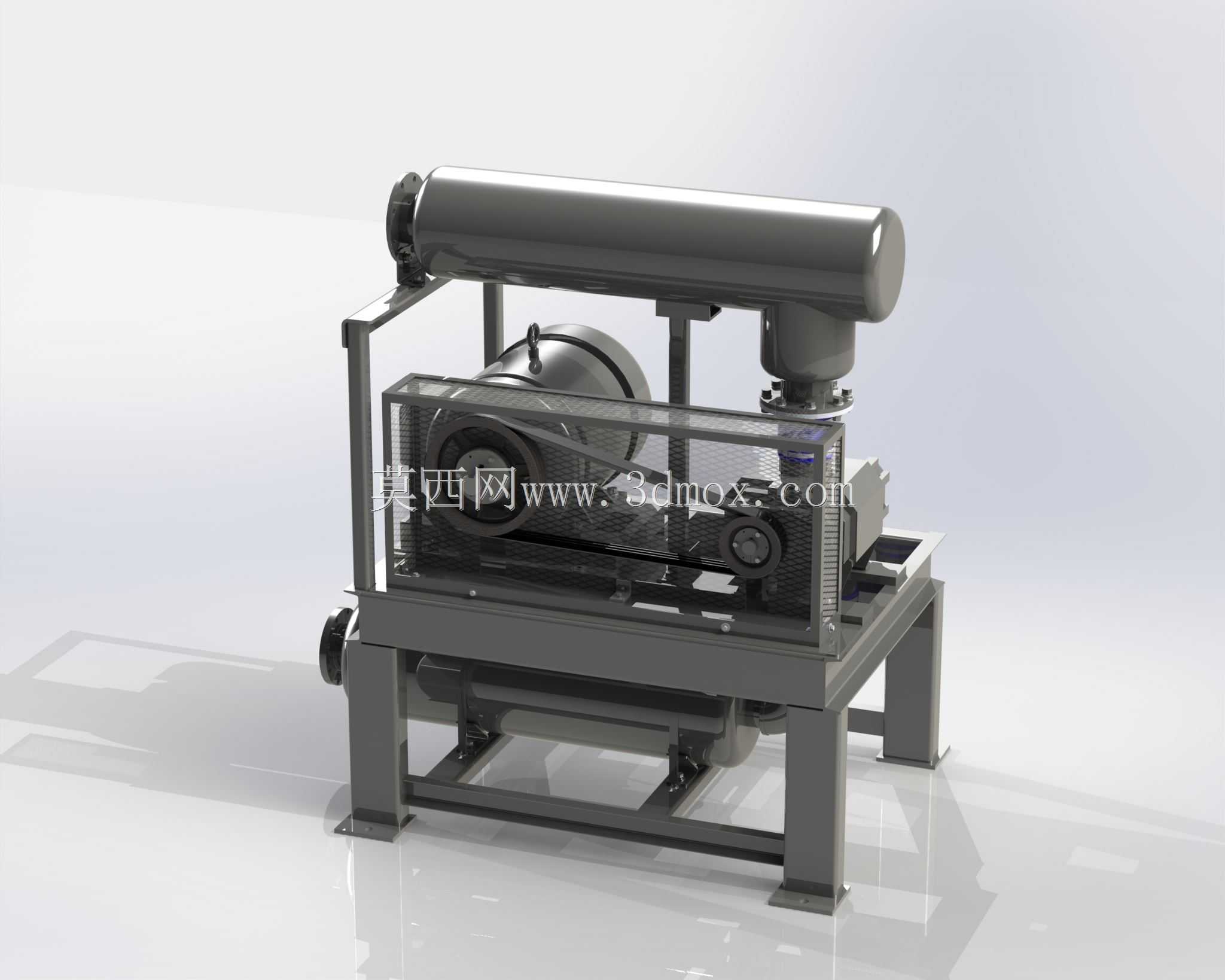

　　这套鼓风机压力组件主要面向正压气力输送工况设计，常见应用场景涵盖粮食仓储的谷物输送、粉体加工线的原料投料、污水处理的曝气供氧、车间正压除尘的气源供给等场景，作为整套系统的核心压力发生单元，可稳定输出高于常压的洁净压缩气流，克服管路沿程阻力与末端背压，完成介质的长距离密闭输送。从结构设计来看，整套机组采用一体式撬装机架布局，底部采用型钢焊接成型的框架式底座，支脚预留标准地脚安装孔位，安装时无需额外搭建复杂基础，仅需找平后通过膨胀螺栓固定即可，整体安装边界紧凑，适配多数厂房内的设备预留空间，也可直接集成到移动气源站的舱体内部。上部卧式布置的储气缓冲罐直接通过法兰与风机出口连通，可有效平抑罗茨风机运行时产生的气流脉冲，

　　降低出口管路的振动与气流噪音，避免脉冲压力对下游精密计量设备造成冲击。动力端采用卧式电机通过皮带传动结构与风机主机连接，皮带轮外侧设置全封闭金属防护网，既满足车间安全生产的防护要求，也方便后期运维时快速拆卸调整皮带张紧度。设计过程中充分考虑了运维便利性，风机主机的注油口、排污口均预留了足够的操作空间，日常保养无需拆解外围护结构即可完成润滑油更换、滤芯清理等操作；机架底部预留的检修空间可方便操作人员检查皮带磨损情况、紧固各连接部位螺栓。整套机组的管路连接全部采用标准法兰接口，进出口方向可根据现场管路布局调整安装角度，适配不同走向的工艺管线，减少现场配管的改造工作量。从受力结构来看，底座的型钢横梁布置完全匹配电机、风机主机、

　　缓冲罐的重心分布，满负荷运行时机架的形变量控制在允许范围内，不会因长期振动导致连接螺栓松动或管路焊缝开裂。传动部分的皮带张紧结构采用可调式电机安装座，无需移动整机位置即可完成皮带张紧度调整，大幅降低后期运维的工作量。缓冲罐上预留的压力检测接口可直接安装压力传感器与安全阀，超压时可自动泄压，保障整套系统的运行安全，外围护的防护网采用网格状冲孔设计，既保证防护强度，也不影响电机与风机本体的散热，长时间连续运行时不会出现散热不良导致的设备过热问题。
