模数2.5直齿锥齿轮传动件结构设计

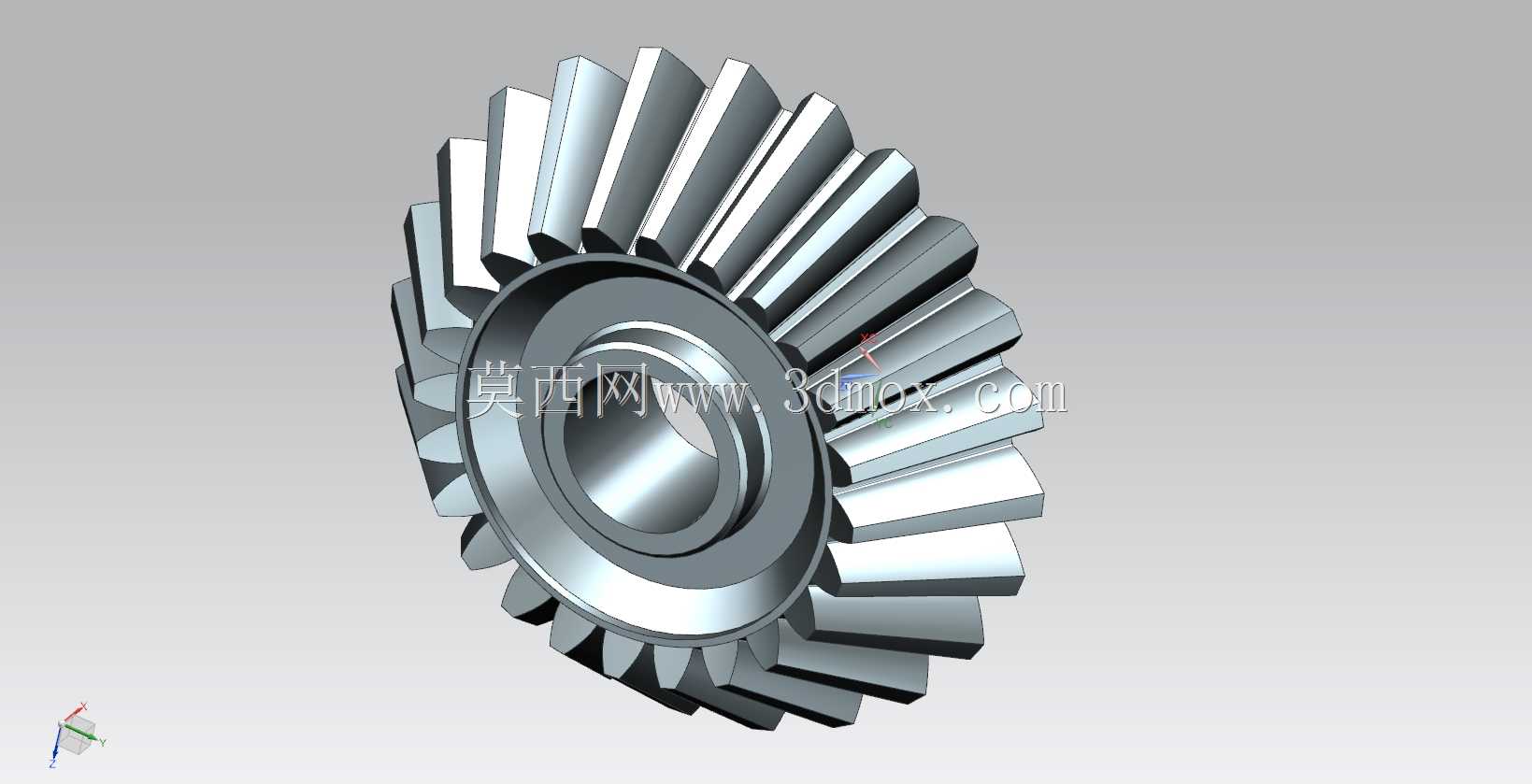

这款直齿锥齿轮是机械传动系统中用于相交轴间动力传递的核心零件，主要适配两轴轴线呈90度相交的传动场景，广泛应用在差速机构、机床进给传动单元、小型农机传动箱、轻工设备动力转向模块中，能够在紧凑的安装空间内完成旋转运动的换向传递，同时匹配对应传动比实现转速与扭矩的转换，保障动力传输过程的平稳性与承载能力。从实际应用场景来看，这类锥齿轮常作为小型动力设备的换向传动核心，在低速重载、安装空间受限的传动布局中优势明显，相较于平行轴圆柱齿轮，它无需额外设置换向中间轮即可完成相交轴的动力传递，能够有效缩减传动机构的整体体积，降低设备的整体装配复杂度。在功能特性上，该锥齿轮采用直齿齿形设计，齿形沿锥面母线方向分布，加工与装配难度低于螺旋锥齿轮，对安装误差的敏感度更低，日常维护更换的适配性更强，能够稳定传递额定工况下的扭矩，齿部经过参数化修形适配，啮合过程中齿面接触均匀，可有效降低传动过程中的冲击与噪音，减少长期运行下的齿面磨损问题。从设计思路来看，这款24齿锥齿轮以模数2.5为核心设计参数，以节锥角为基础基准完成齿形的参数化构建，齿顶高、齿根高均按照标准直齿锥齿轮的参数规范设置，中心轮毂位置设置有适配传动轴的安装通孔，孔位与齿部的同轴度经过严格约束，保障装配后齿轮运转的径向跳动量控制在合理范围内；轮体背部设置有定位台阶面，能够与传动轴上的轴肩配合完成轴向定位，避免运转过程中出现轴向窜动影响啮合精度。在外形尺寸与安装边界上，该锥齿轮的最大外缘由齿顶圆直径决定，整体轮体呈锥台状结构，安装时需要保证配对齿轮的节锥顶点重合，两轴的相交角度偏差控制在允许范围内，轴向安装位置需要预留出齿侧间隙的调整空间，轮毂的轴向长度适配常规传动轴的配合长度，安装孔的公差配合满足过渡配合的装配要求，既能够保障动力传递过程中与轴的连接可靠性，也方便后期检修时的拆卸操作。轮体的辐板部分采用等厚度设计，在保障整体结构强度满足额定载荷要求的前提下，尽可能控制轮体自身重量，降低运转过程中的转动惯量，提升传动系统的响应速度，齿面的粗糙度设计符合传动件的接触要求，能够有效减少啮合过程中的摩擦损耗，提升零件的整体使用寿命。
