高精度GT2型同步带传动带轮结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:180389
  • 高精度GT2型同步带传动带轮结构设计
  • 高精度GT2型同步带传动带轮结构设计
  • 高精度GT2型同步带传动带轮结构设计
  • 高精度GT2型同步带传动带轮结构设计
  • 高精度GT2型同步带传动带轮结构设计
  • 高精度GT2型同步带传动带轮结构设计
  • 高精度GT2型同步带传动带轮结构设计
  • 高精度GT2型同步带传动带轮结构设计
  • 高精度GT2型同步带传动带轮结构设计

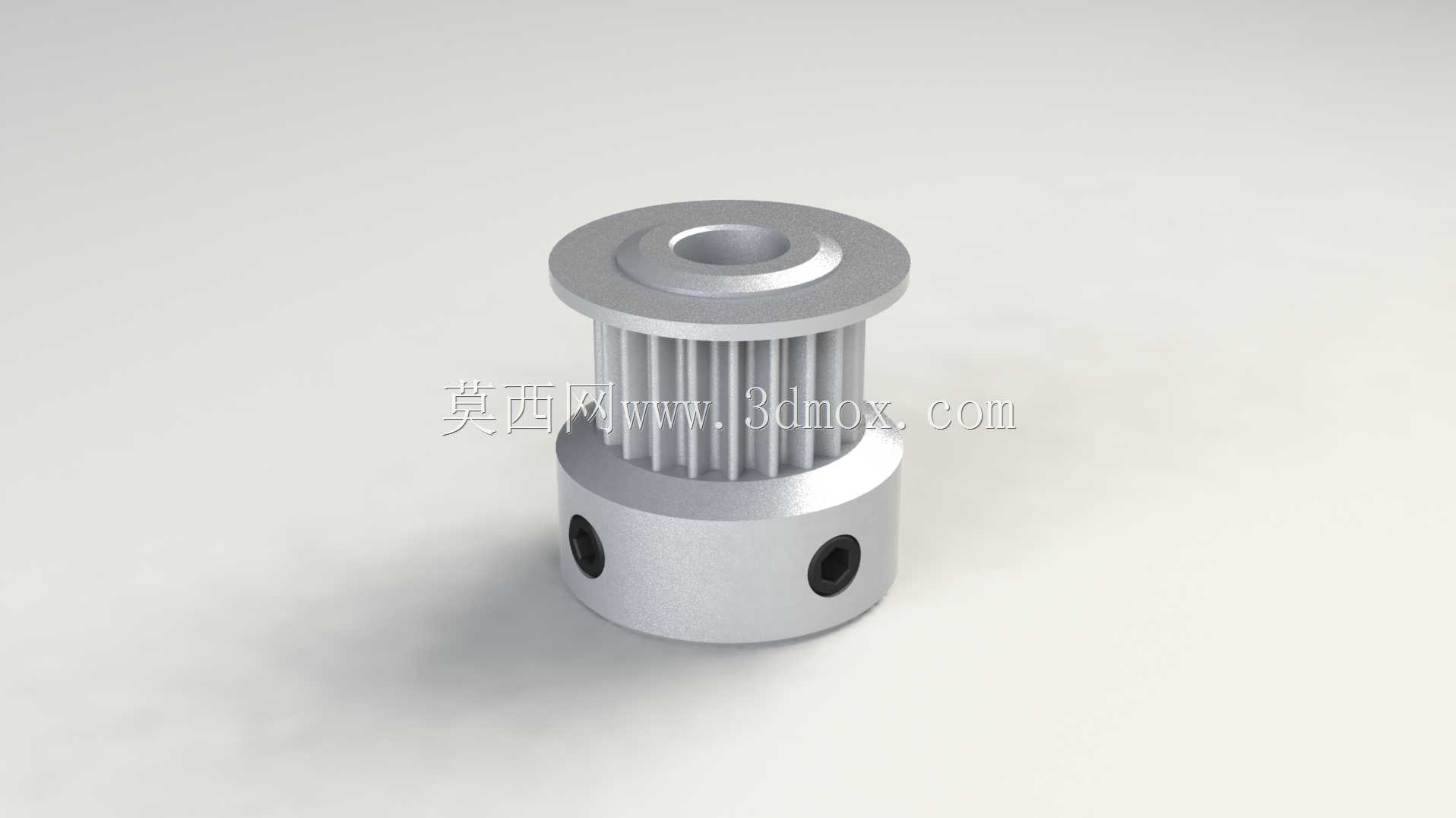

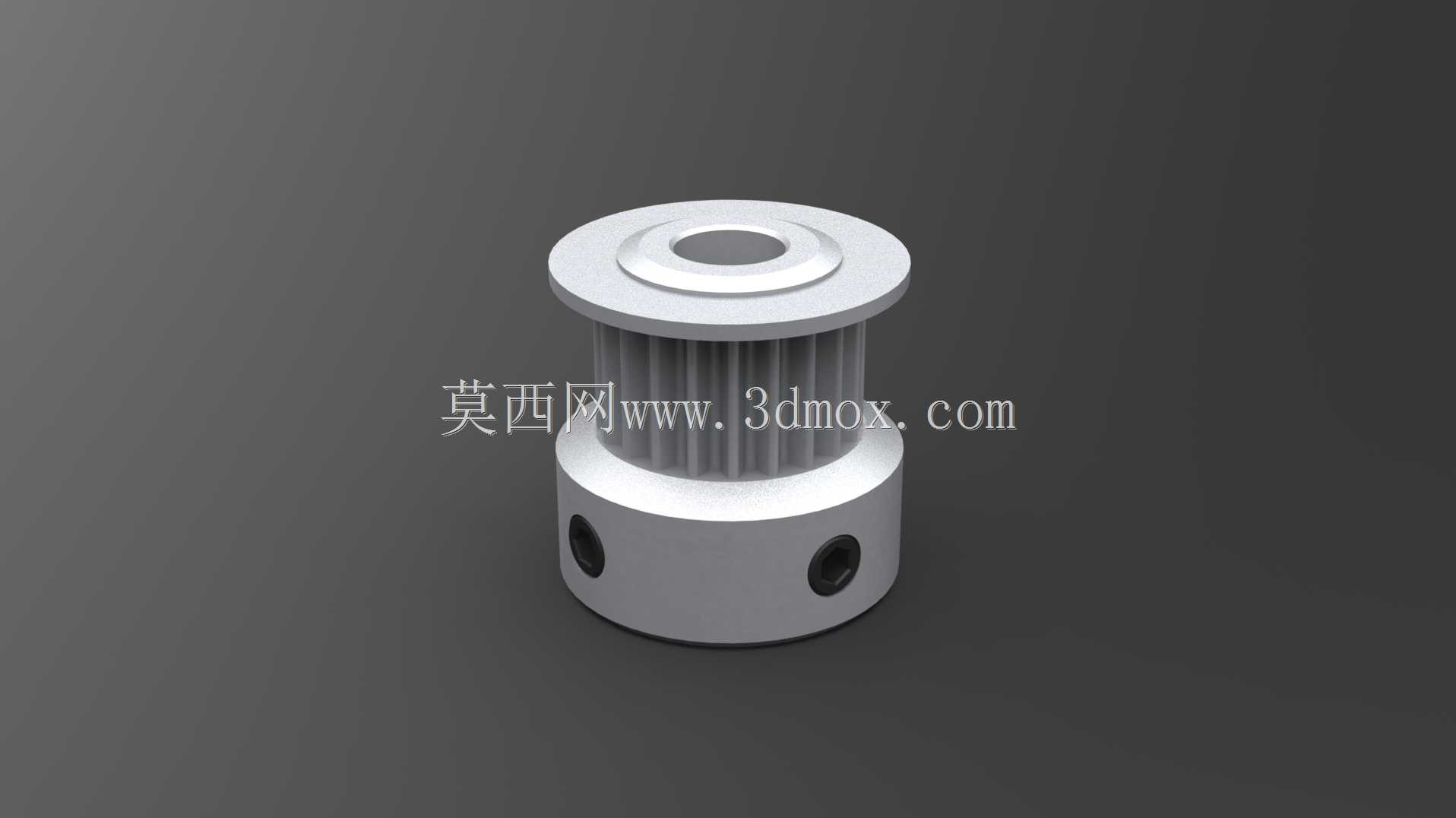

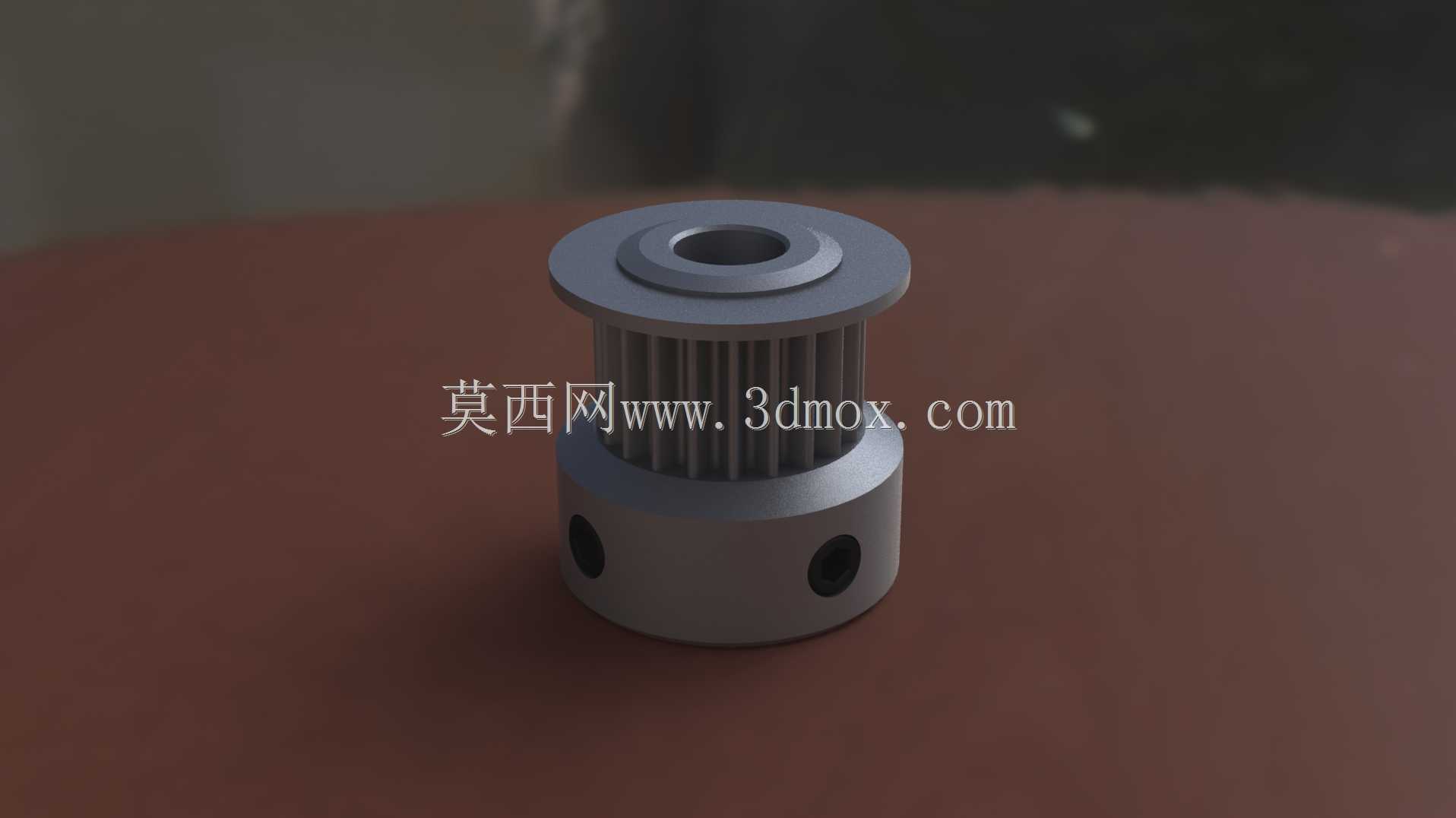

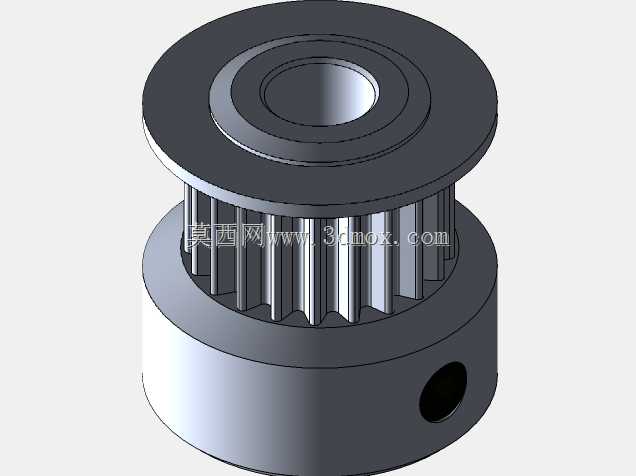

这款GT2正时皮带轮是同步传动系统中的核心执行部件,广泛应用于桌面级数控设备、小型自动化输送机构、精密检测仪器、3D打印成型设备以及轻载工业机械手的直线传动模组中,承担着将旋转动力转化为精准直线位移、或是在平行轴间传递定比旋转动力的关键作用,尤其适配对传动间隙、传动精度有较高要求的轻载传动场景,能够有效避免普通平皮带传动的打滑丢步问题,保障传动过程的同步性与位置准确性。从功能特性来看,这款带轮采用GT2型齿形设计,齿距为2mm,齿廓曲线经过优化,与配套的GT2同步带啮合时接触面积均匀,传动过程中啮入啮出冲击极小,运行噪音低,传动效率可达98%以上,同时带轮本体采用一体式结构设计,上部的挡边结构能够有效限制同步带在高速运转时的轴向窜动,避免皮带跑偏脱齿的故障,下部的夹持锁紧段设置了对称的顶丝安装孔,可通过紧定螺钉直接与传动轴实现无键锁紧,安装便捷的同时能够保证带轮与轴的同轴度,减少高速运转时的径向跳动。在设计思路上,这款带轮优先兼顾了轻载精密传动的刚性需求与安装便捷性,轮齿部分的齿厚、齿高参数严格匹配GT2同步带的标准齿槽尺寸,既保证啮合时无侧隙传动,又不会因过盈量过大导致皮带磨损加剧;带轮中心的轴孔可适配常见的微型传动轴径,下部的锁紧段外径大于轮齿根径,既为顶丝预留了足够的螺纹啮合长度,又能在锁紧时避免顶丝直接挤压轮齿部位导致齿形变形;带轮整体的同轴度、圆柱度公差均按照精密传动级要求设定,能够满足每分钟数千转的稳定运转需求。从安装边界来看,这款带轮的轴向总长度适配标准宽度的GT2同步带,上部挡边的外径大于带轮齿顶圆直径,单边突出量足够覆盖皮带宽度方向的安装误差,安装时仅需将带轮套入对应直径的传动轴,调整好轴向位置与传动平面的平行度后,锁紧对称布置的两颗紧定螺钉即可完成固定,不需要额外加工键槽,大幅降低了配套轴的加工难度与装配复杂度,非常适合小型自动化设备的快速组装与调试,在日常维护中也仅需定期检查皮带张紧力与顶丝锁紧状态,即可保障长期稳定的精准传动。
