水下自主航行器输入输出逻辑板结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:180445
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计
  • 水下自主航行器输入输出逻辑板结构设计

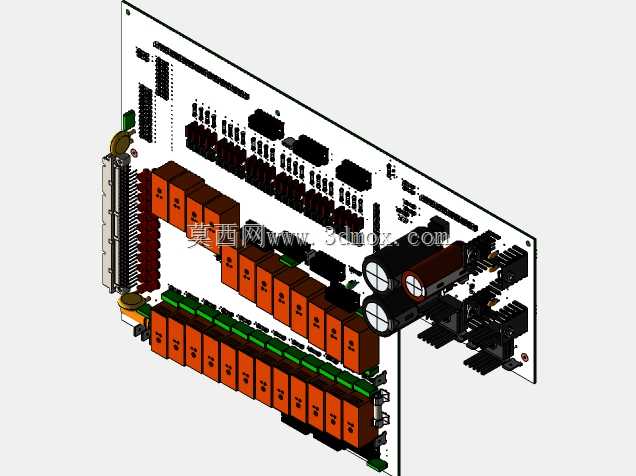

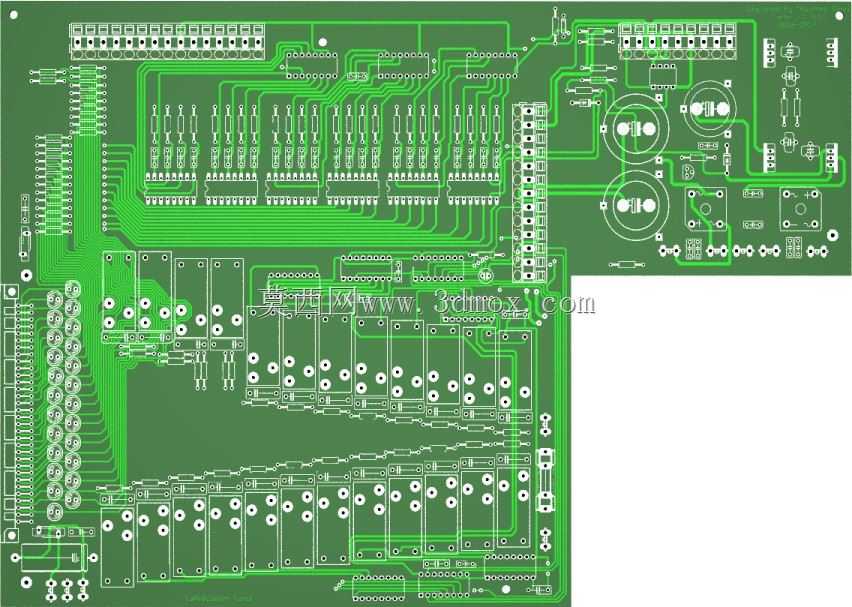

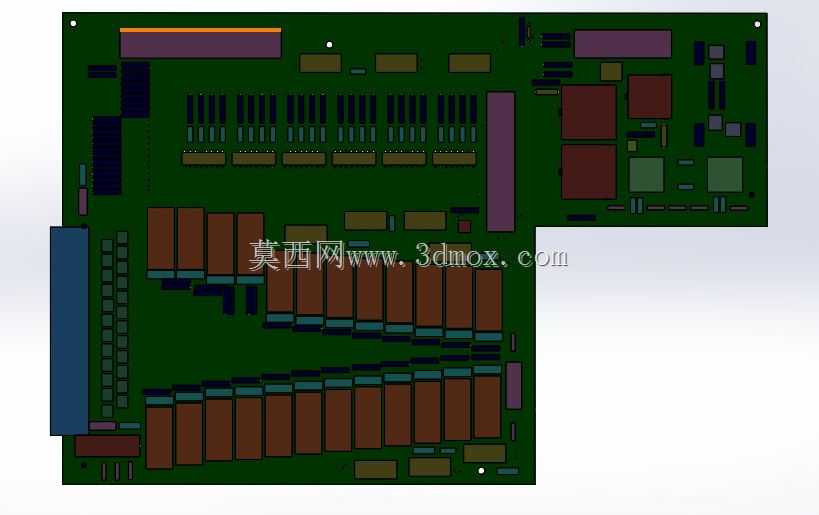

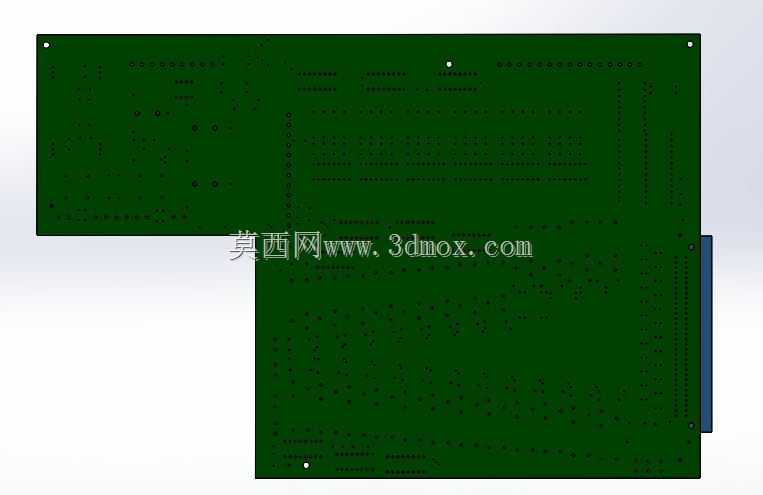

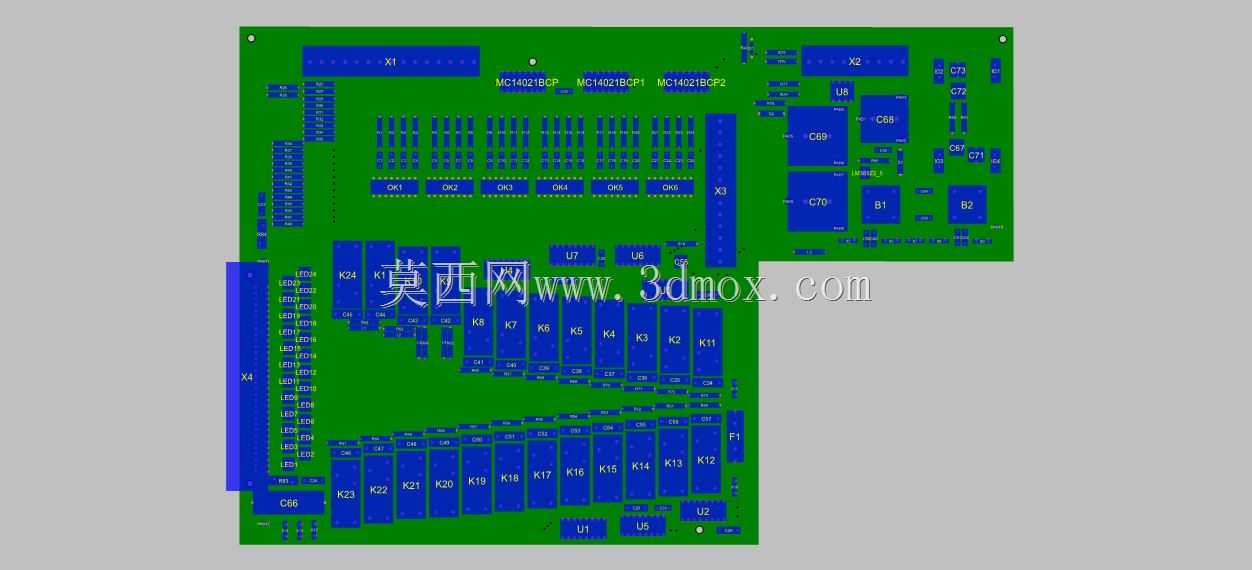

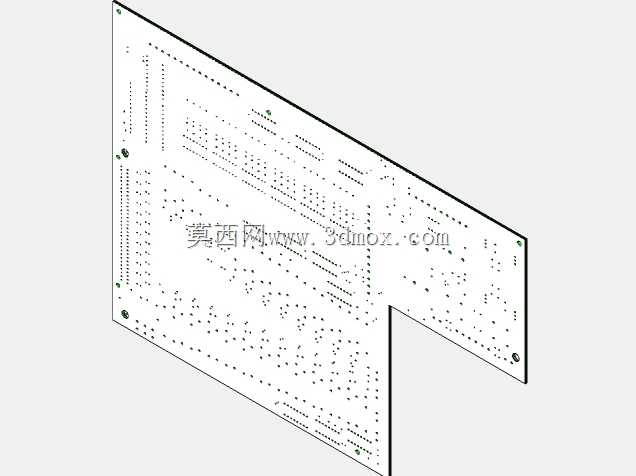

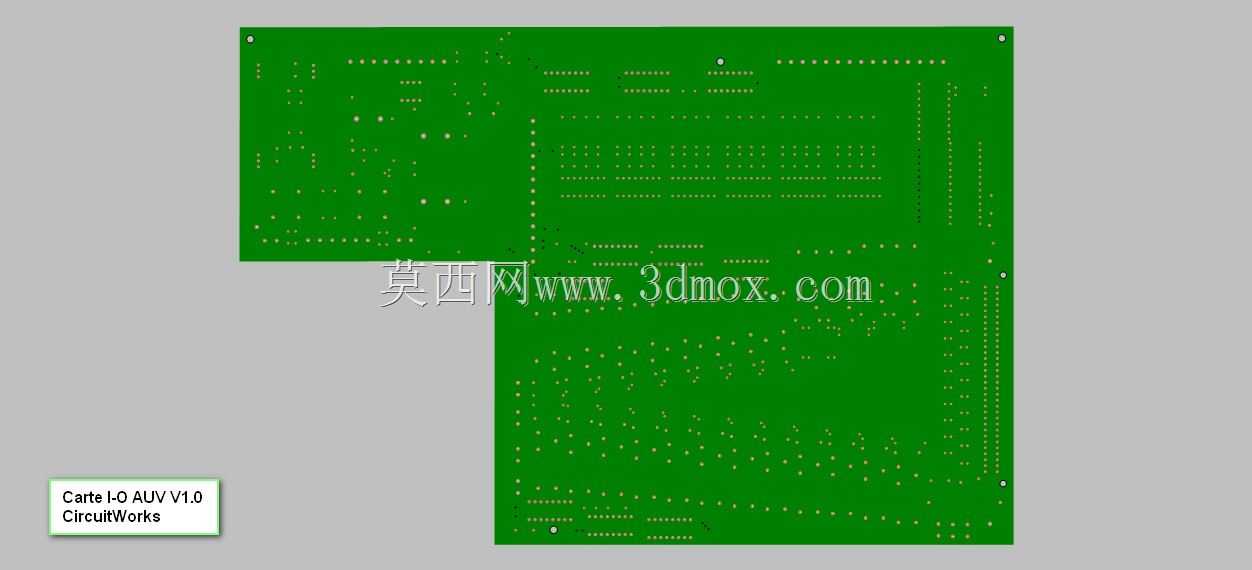

这款输入输出逻辑板主要应用于小型定制化水下自主航行器的内部控制场景,作为航行器核心信号中转与功能调度载体,承担着水下作业过程中各类传感信号采集、控制指令传输、模块供电分配的核心作用,是保障水下自主航行器稳定运行的关键硬件载体。在实际水下作业场景中,该逻辑板需要同时对接航行器的核心主控卡与信号采集ADC板,既要将各类水下传感器回传的深度、姿态、水流速度等模拟信号转换为数字信号传输至主控单元,也要将主控单元输出的推进器调速、舵机转向、任务模块触发等控制指令分发至对应执行部件,实现航行器水下自主巡航、路径跟踪、作业任务执行的全流程信号链路打通。从功能特性来看,整块逻辑板划分为三个独立功能模块,分别为供电模块、逻辑输出模块与数字输入模块,三个模块采用分区布局设计,供电模块靠近板载电源输入接口布置,可减少供电线路的走线长度,降低大电流传输过程中的线路压降与电磁干扰;逻辑输出模块集中布置于板卡一侧对接执行机构接口,数字输入模块集中布置于另一侧对接传感采集单元,两类信号模块物理分区可有效避免输入输出信号之间的串扰,提升水下复杂电磁环境下的信号传输稳定性。板卡通讯采用PISO与SIPO两类串行通讯序列,可在有限的接插引脚数量下实现多通道信号的并行传输,既缩减了板卡接插件的占用空间,也能保障信号传输的实时性与可靠性。在设计思路上,该逻辑板充分考虑水下航行器内部紧凑的安装空间约束,整体采用矩形板型设计,所有接插件均布置于板卡边缘位置,可直接通过插针与两侧的CPU卡、ADC板实现垂直对接,无需额外设置飞线连接,既降低了装配难度,也减少了线路松动带来的故障风险。板卡安装边界预留了统一规格的固定孔位,可直接通过绝缘螺柱固定在航行器的密封舱内部安装槽内,安装孔位间距匹配通用小型AUV密封舱的内部安装尺寸,无需额外定制安装支架即可完成装配。板上元器件布局充分考虑水下密封舱内的散热需求,发热较大的供电模块元器件避开板卡中心区域布置,靠近舱壁安装位置可通过舱体传导散发热量,避免长时间工作时局部温度过高影响元器件寿命。同时板卡整体尺寸经过精准核算,在容纳所有功能模块的前提下尽可能压缩板卡占用空间,为航行器内部的电池、推进器驱动等其他部件预留充足的安装余量,适配小型定制化AUV紧凑的内部空间布局要求。
