工业传动用标准滚子链结构设计

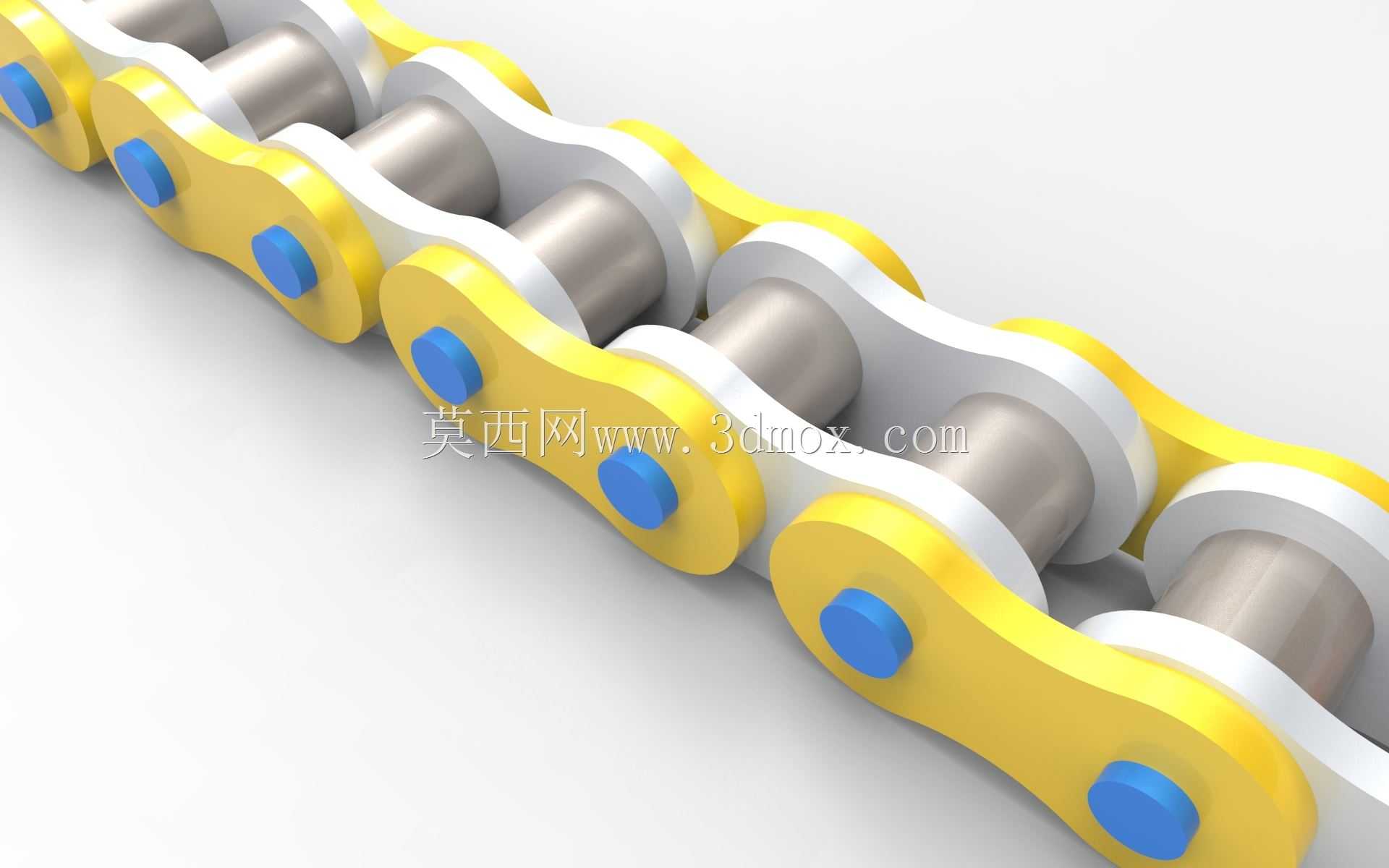

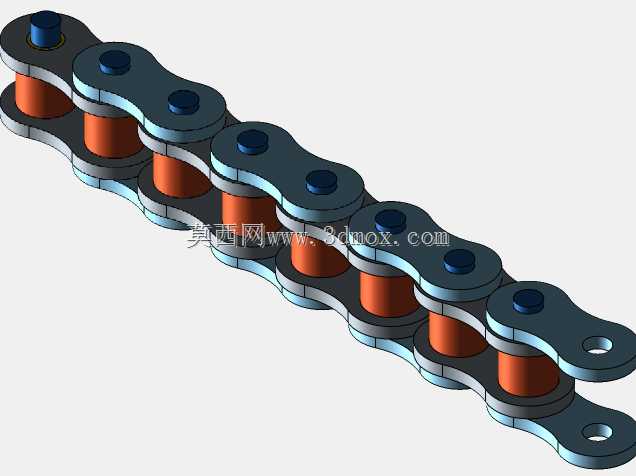

滚子链作为机械传动系统中应用极为广泛的挠性传动部件，常被布置在动力输出端与执行机构之间，承担着传递运动与扭矩的核心作用，在输送设备、农业机械、工程机械、轻工生产线、摩托车及常规工业传动场景中都能见到它的身影，相比带传动它拥有更精准的传动比，不会出现打滑丢转的问题，相比齿轮传动它可以适应两轴中心距较大的布置场景，安装调试的容错空间更高，日常维护也更为简便。这款滚子链采用经典的内外链板交替铰接结构，由外链板、内链板、销轴、套筒、滚子五个核心零件组合而成，相邻链节通过销轴贯穿套筒实现铰接，滚子空套在套筒外侧，工作时滚子会与链轮轮齿直接接触，将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损与能量损耗，有效延长链条与链轮的整体使用寿命。设计过程中首先围绕传动载荷需求确定链节的基本参数，内外链板采用8字形的等强度轮廓设计，让链板各个截面的抗拉强度尽可能保持均匀，避免应力集中导致的链板断裂失效，同时也能适当减轻链条自身的重量，降低高速运转时的惯性冲击。销轴与外链板采用过盈配合实现牢固固定，销轴与套筒之间保留合理的间隙，保证链节可以灵活转动，适配链轮啮合时的角度变化，套筒与内链板同样采用过盈配合，让内链节形成稳定的刚性整体。在安装边界上，这款滚子链的链节距符合通用传动标准，能够直接匹配对应规格的标准链轮，安装时需要保证两轴的平行度偏差控制在允许范围内，链轮的共面误差不能过大，否则会导致链条运行过程中出现偏磨、卡滞甚至脱链的问题，链条张紧度需要调整到合理区间，过松会引发运转时的跳齿与抖动，过紧则会加剧销轴与套筒的磨损，额外增加传动阻力。日常使用中可以通过定期加注润滑脂的方式，让润滑油渗入销轴与套筒的配合间隙，进一步降低摩擦损耗，在多粉尘、潮湿的特殊工况下，还可以搭配对应的密封防护结构，避免杂质进入链节铰接位置加速零件磨损。这款滚子链的结构设计充分考虑了通用传动场景的互换性需求，所有配合尺寸都遵循通用工业标准，不需要额外定制配套链轮就可以直接替换原有同规格链条，能够适配绝大多数常规动力传动的布置需求，在低速重载、中速常规传动的工况下都能保持稳定的传动表现，不会轻易出现传动失效的问题。
