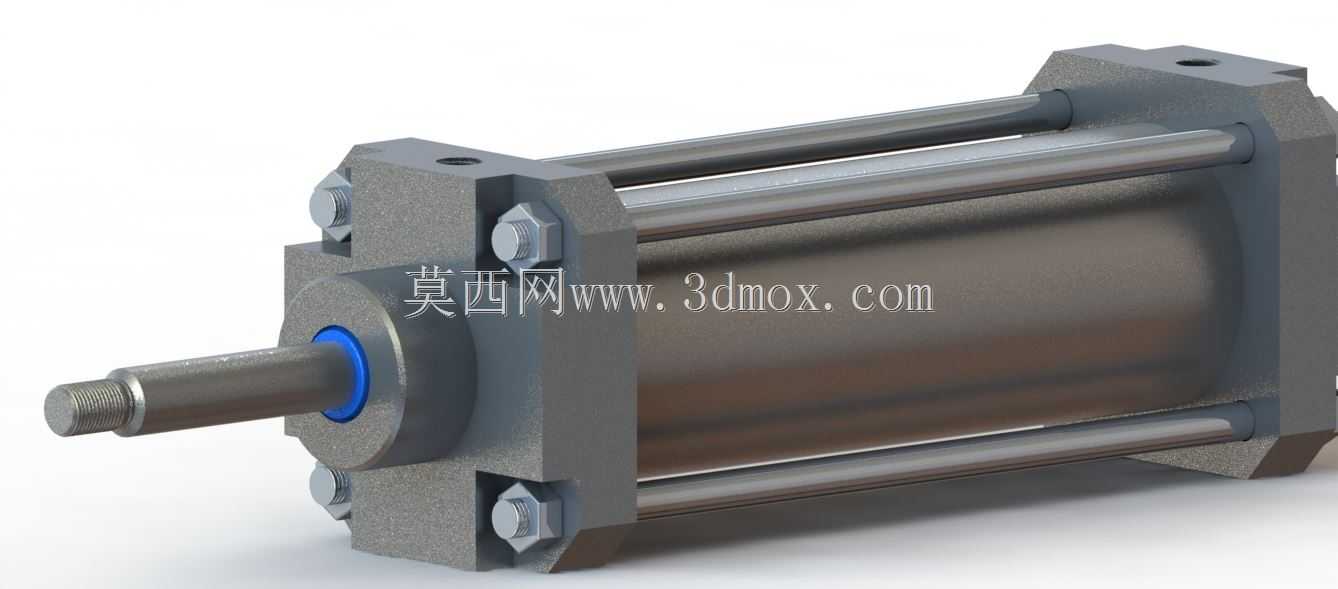

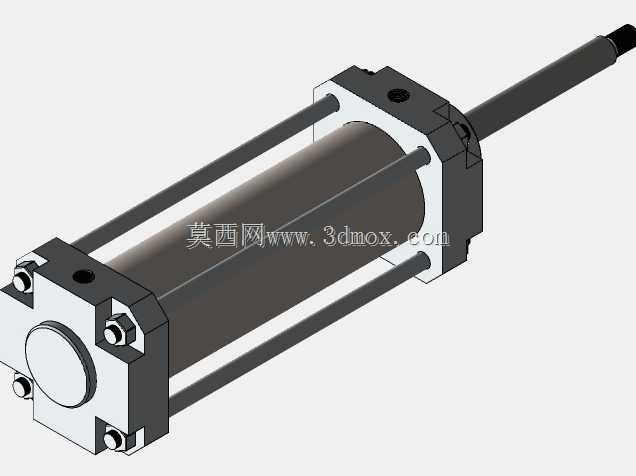

拉杆式双作用液压执行油缸结构设计

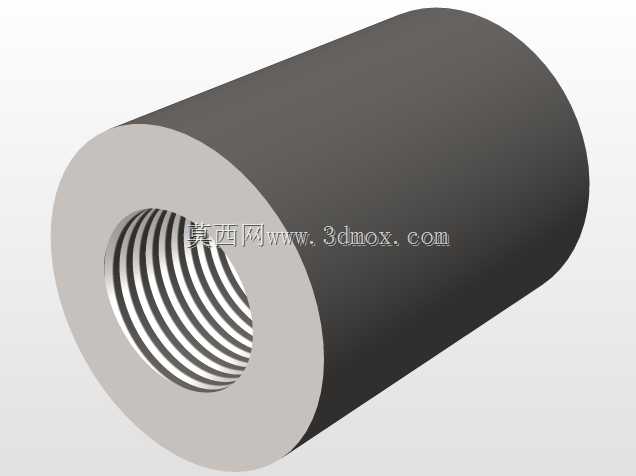

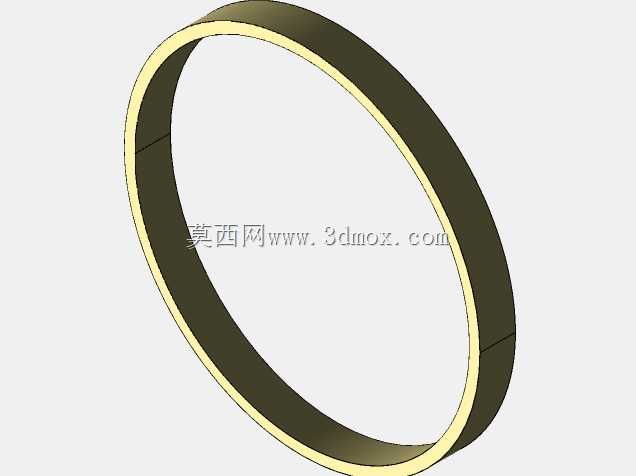

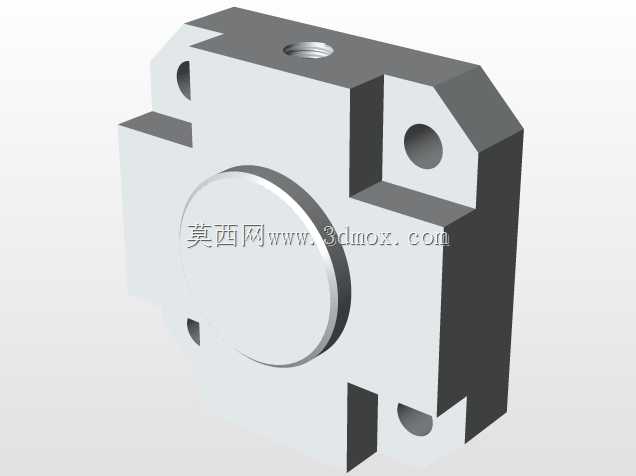

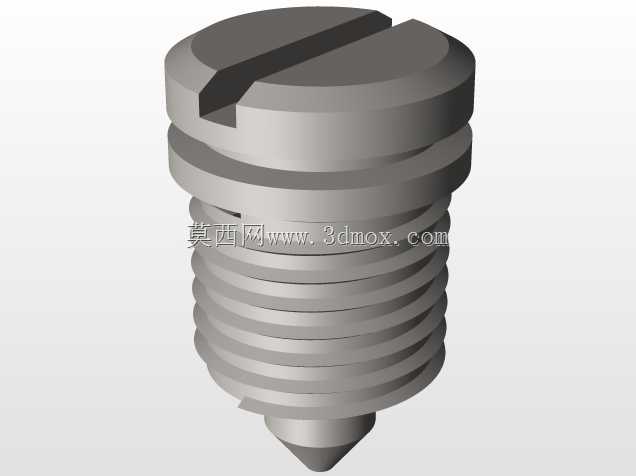

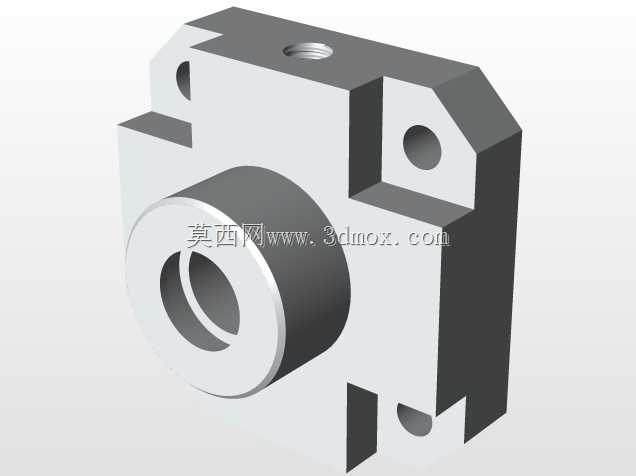

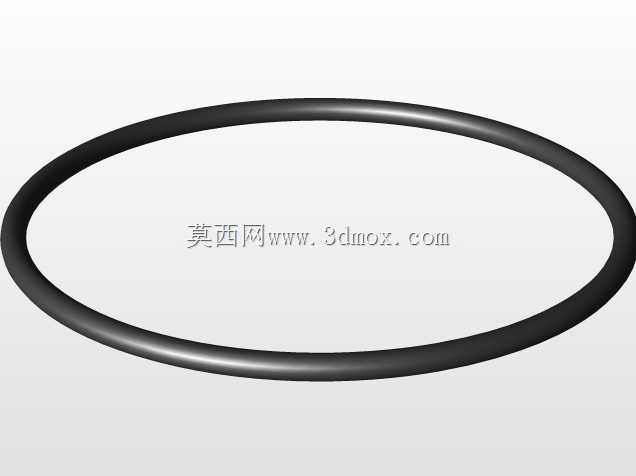

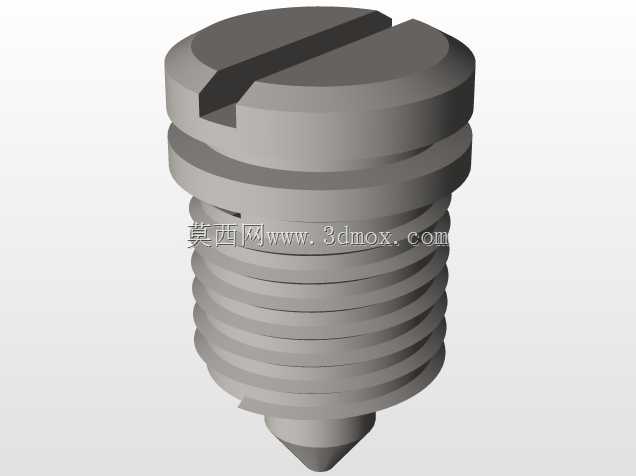

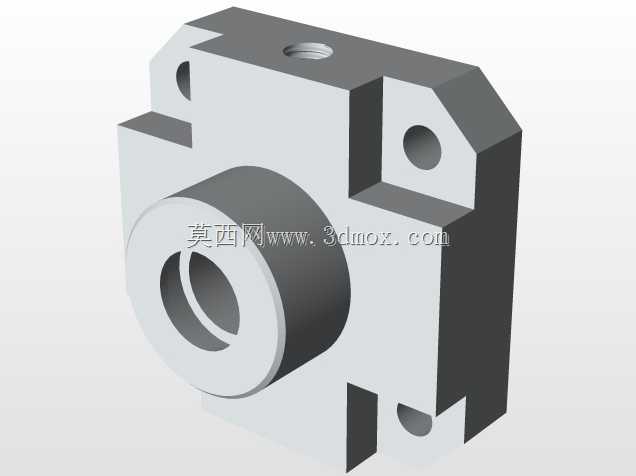

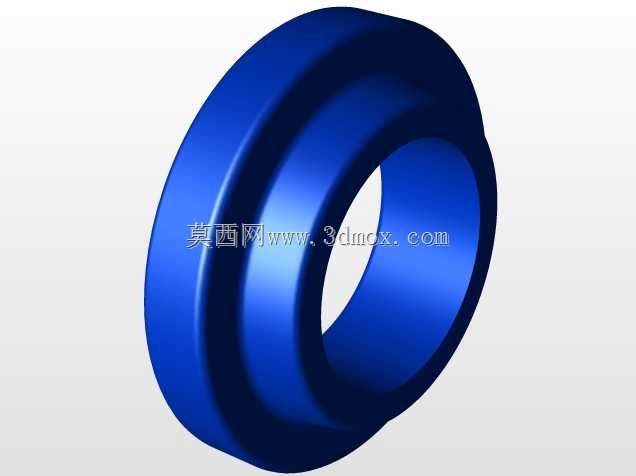

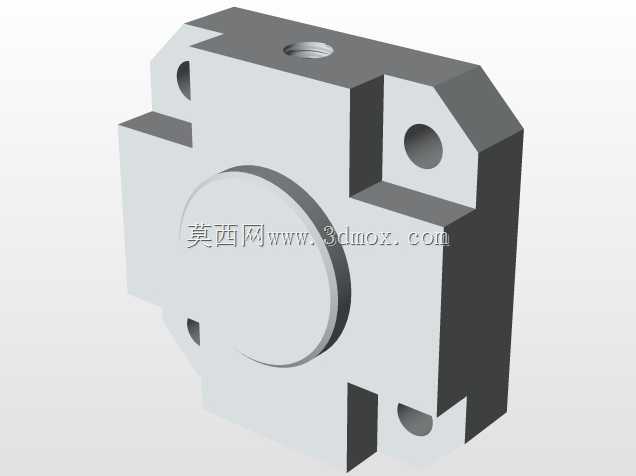

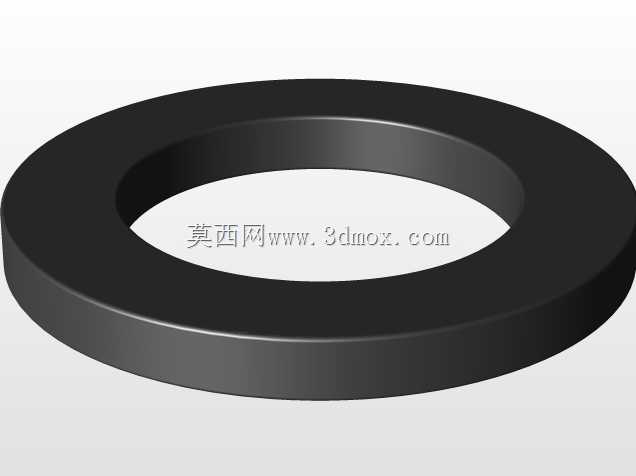

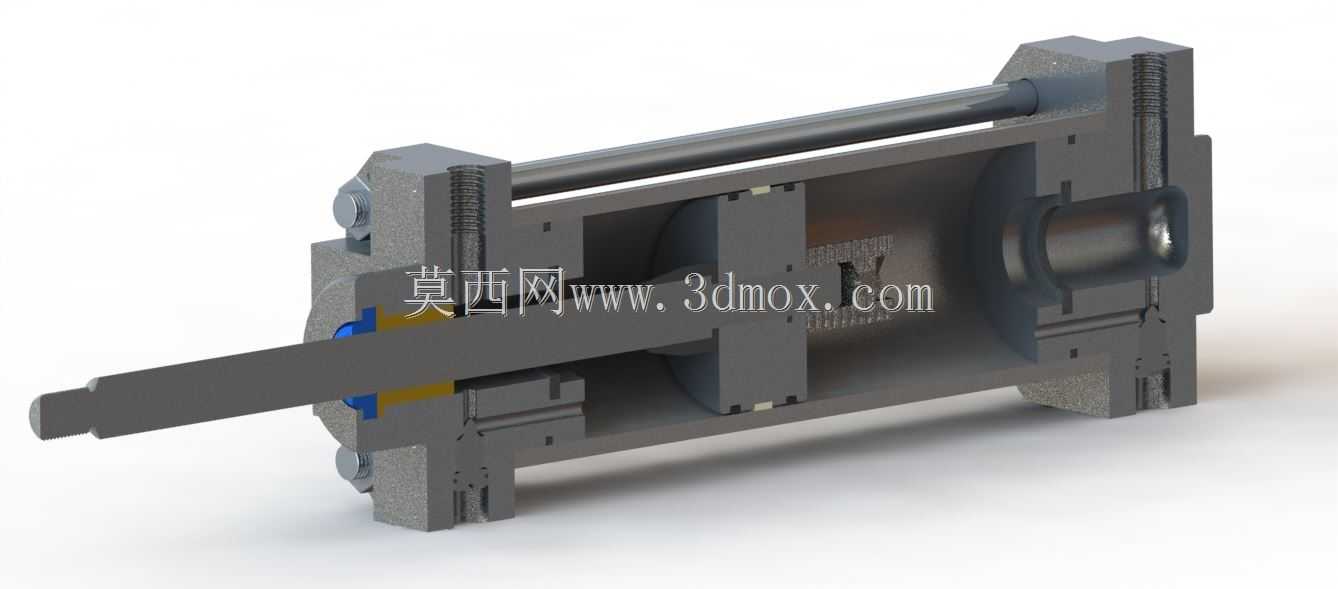

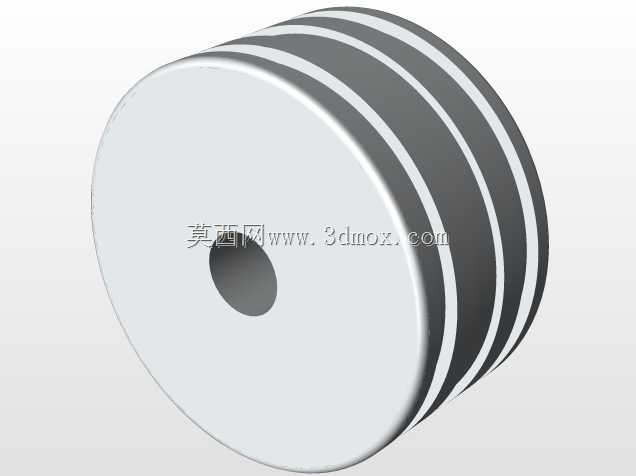

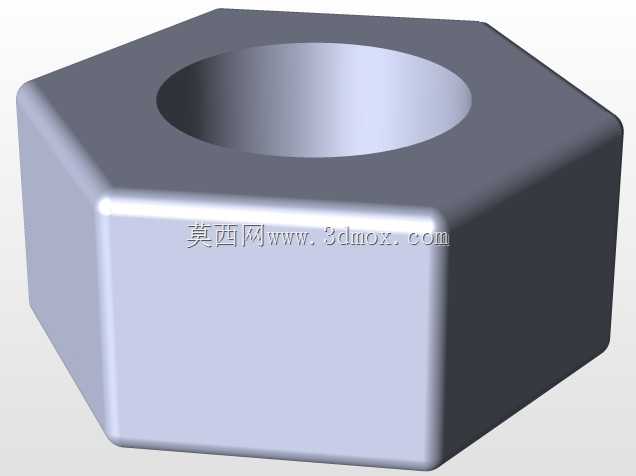

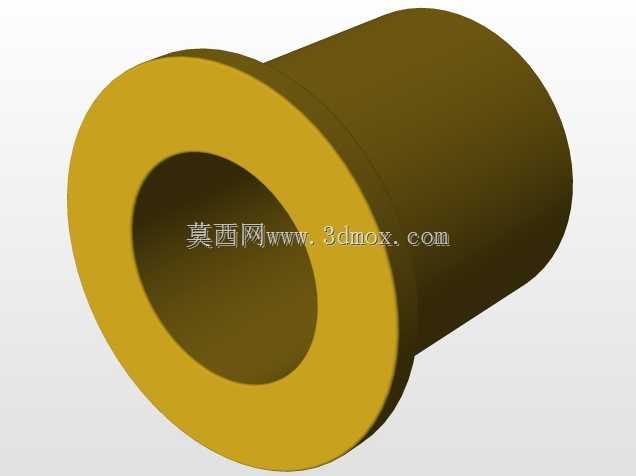

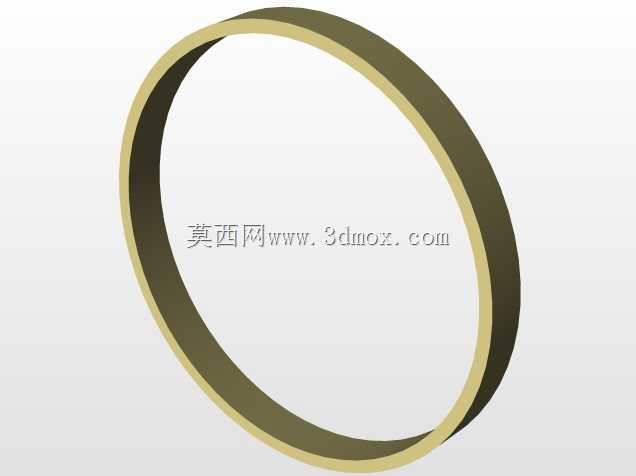

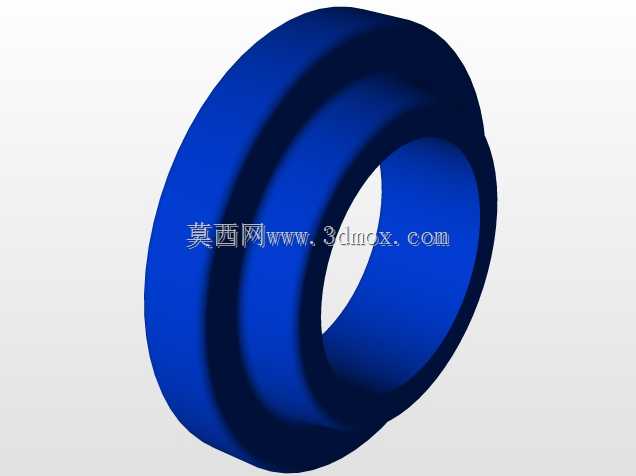

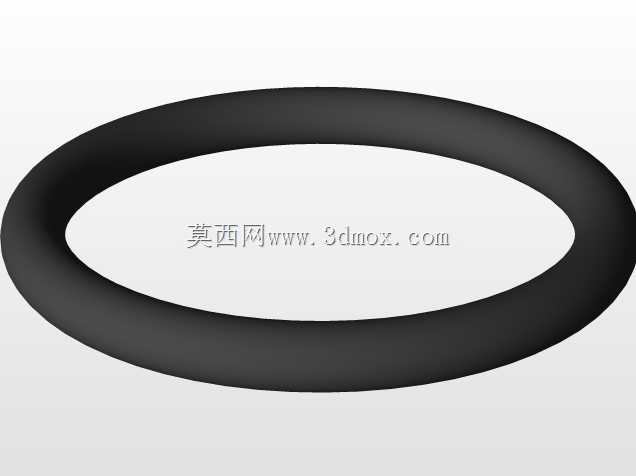

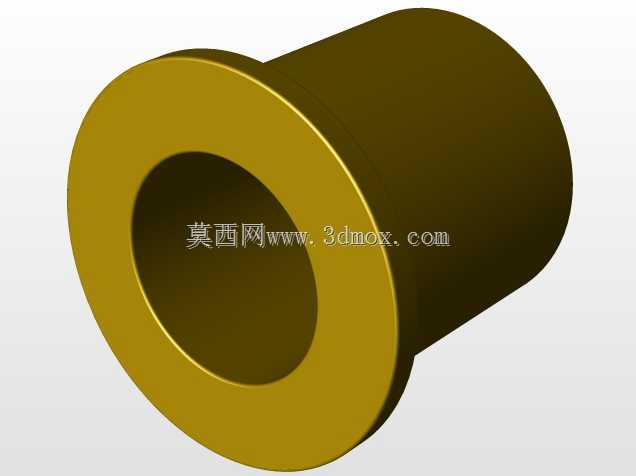

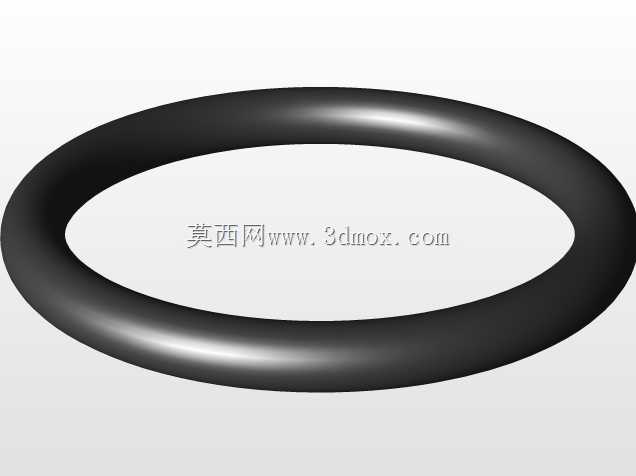

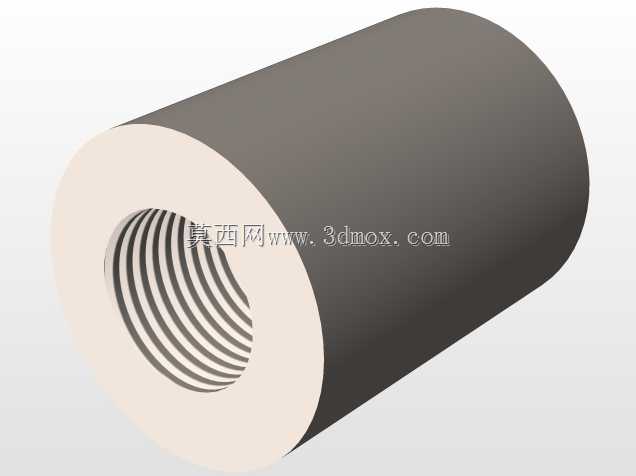

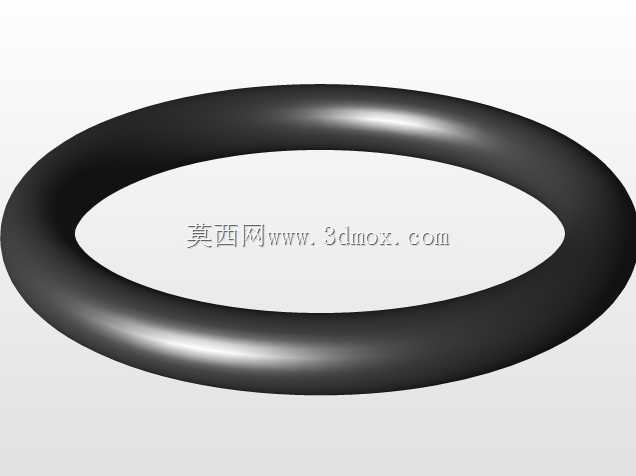

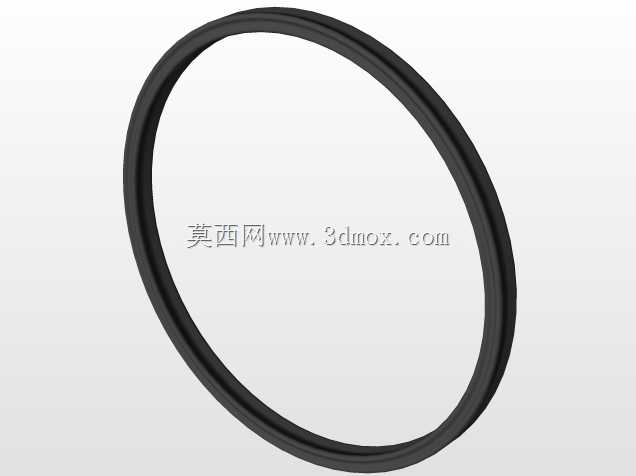

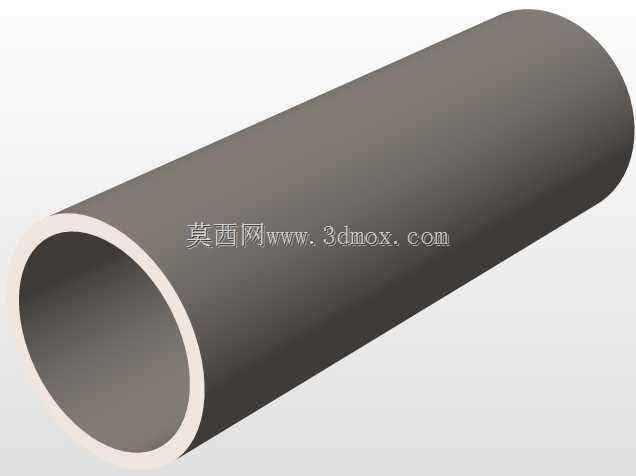

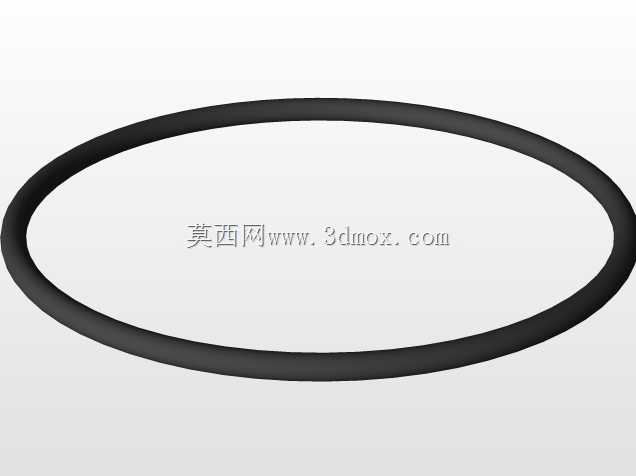

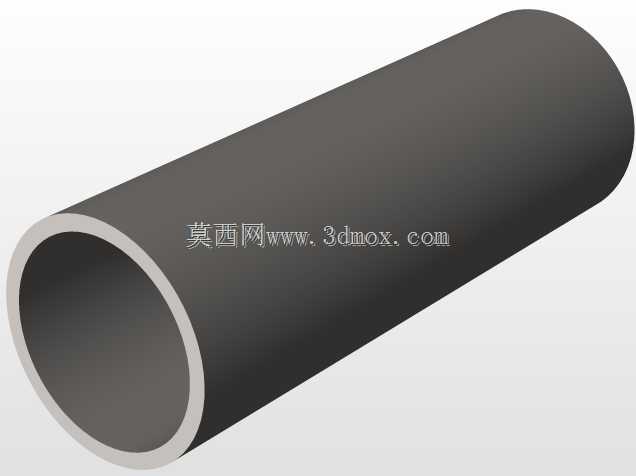

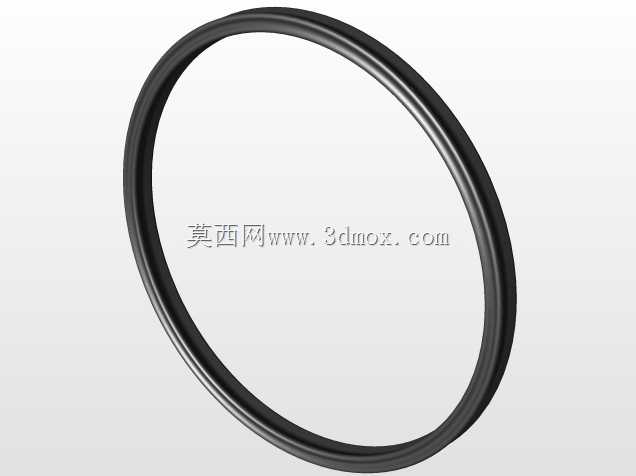

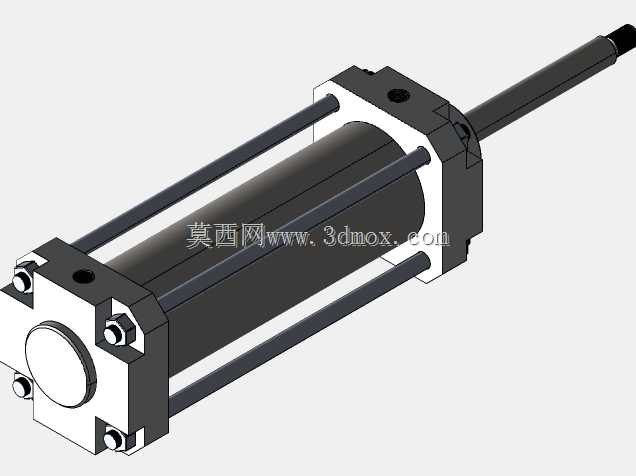

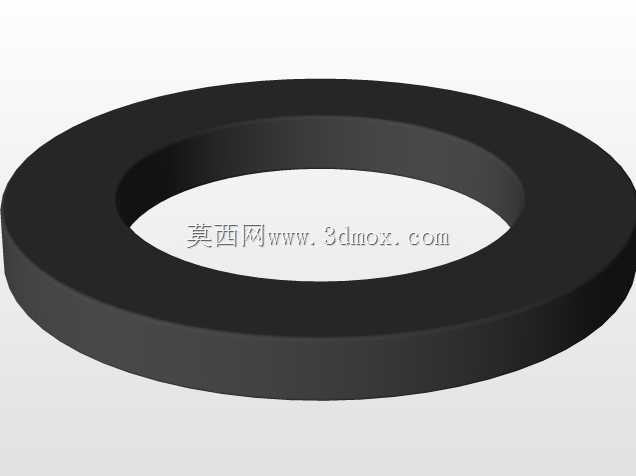

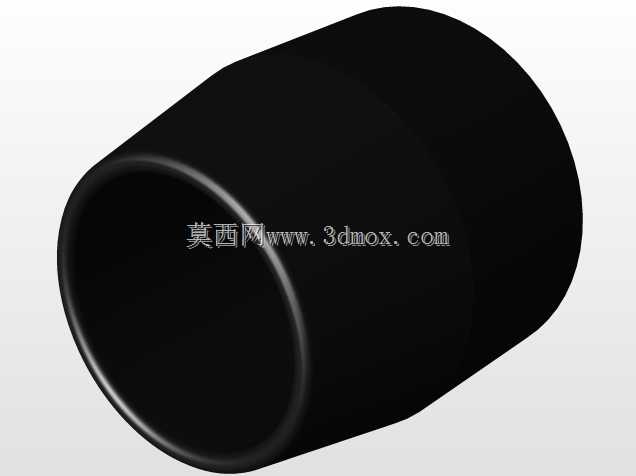

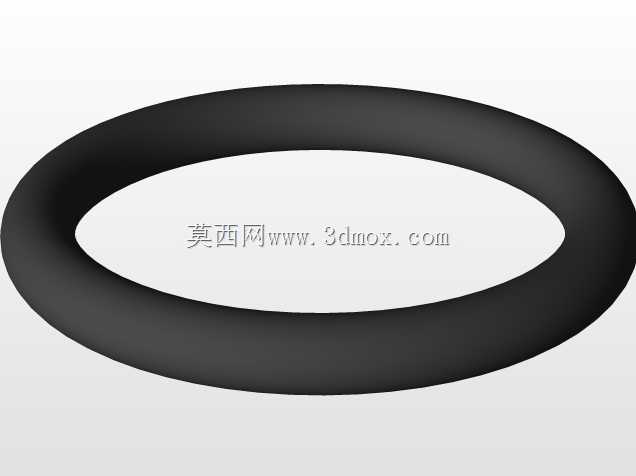

这款拉杆式双作用液压油缸，是液压传动系统中核心的直线动力执行元件，广泛应用在工程机械举升机构、机床工装夹紧回路、自动化生产线推料工位、重型设备姿态调整单元等场景中，可将液压系统的压力能稳定转换为往复直线机械能，为负载提供可控的推拉力输出。从实际工况适配来看，这类双效缸可实现双向液压驱动，无需借助弹簧或负载自重完成回程动作，相比单作用油缸动作响应更快、负载适配范围更广，既可以完成重载的慢速推压作业，也能配合换向阀实现快速回程动作，适配不同节拍的生产作业需求。在产品功能设计上，缸体采用高强度合金无缝钢管加工，内壁经过高精度珩磨处理，表面粗糙度控制在极低范围，可有效降低活塞密封件的磨损速率，延长整缸的无故障运行周期；四根对称布置的合金拉杆配合两端端盖的六角锁紧螺母，可承受高压油液作用下的轴向张力，同时便于后期拆解维护，更换密封件时无需破坏缸体主体结构。活塞部位采用组合式密封结构，搭配导向环避免活塞与缸筒内壁直接接触，既保证了高低压工况下的密封可靠性，又能承受一定的侧向负载，减少偏磨带来的内泄问题；活塞杆表面经过淬火镀硬铬处理，硬度高、耐磨耐腐蚀，伸出端的防尘圈可阻挡外界粉尘、切削液、杂物进入缸体内部，适配车间、户外工地等复杂作业环境。设计过程中充分考虑了安装边界的通用性，端盖预留的标准安装孔位可适配法兰、铰轴、脚架等多种安装形式，用户可根据实际安装空间选择对应的连接方式；进出油口采用标准管螺纹设计，可直接对接常规液压管路接头，无需额外加工转接件。外形尺寸上采用紧凑化布局，在保证额定输出行程与推力的前提下，尽可能缩小缸体径向尺寸与整体重量，既可以集成在空间紧凑的自动化设备内部，也能作为独立执行单元安装在大型工程机械的臂架、支撑结构上，安装时需保证活塞杆的运动方向与负载受力方向同轴，避免侧向力长期作用导致活塞杆弯曲、密封件偏磨漏油。日常使用中可通过端盖的缓冲调节螺钉调整行程末端的缓冲效果，降低活塞到位时对端盖的机械冲击，进一步提升设备运行的平稳性与使用寿命。
