小型有刷直流驱动电机三维结构设计

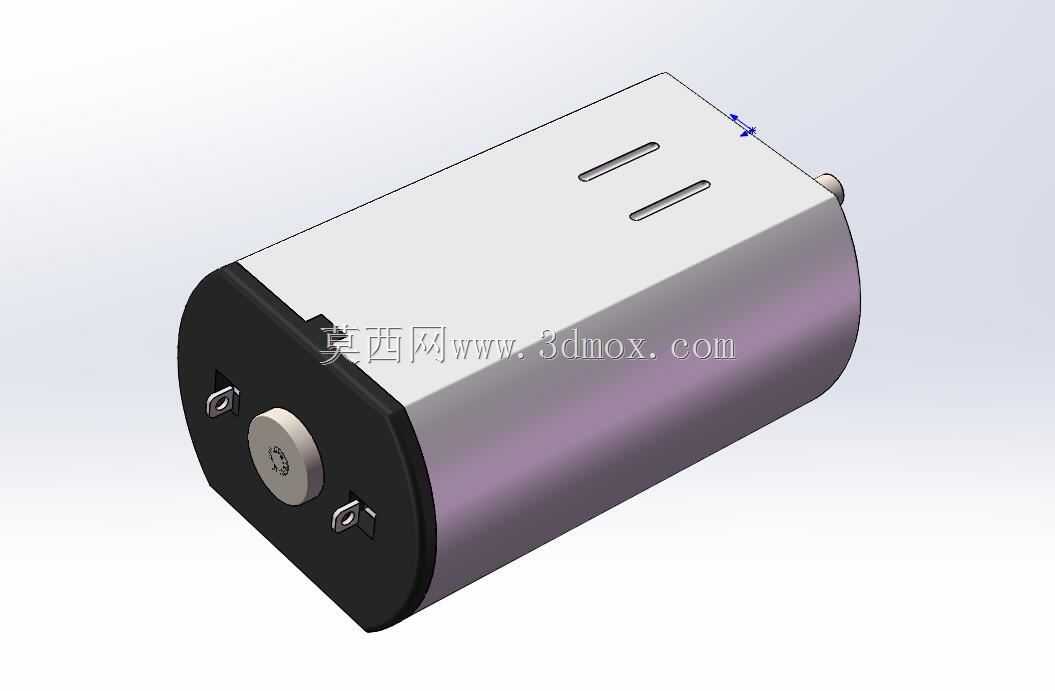

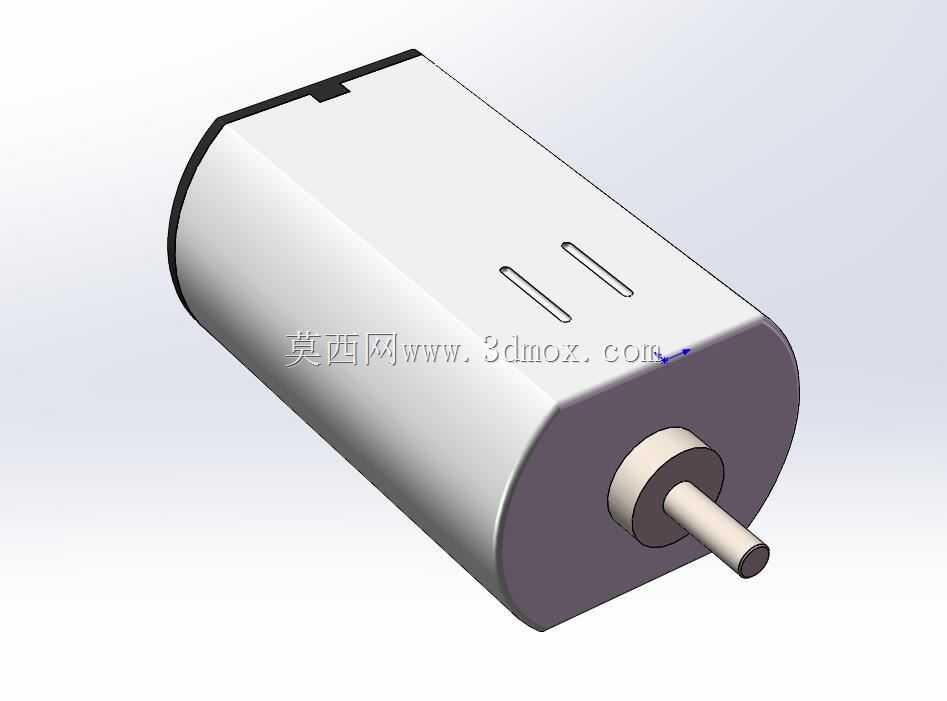

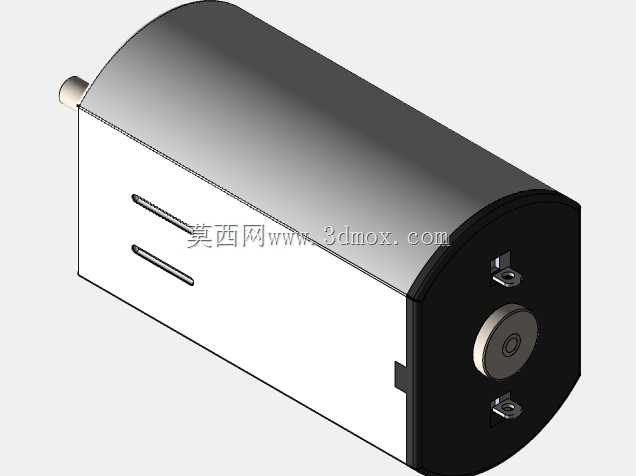

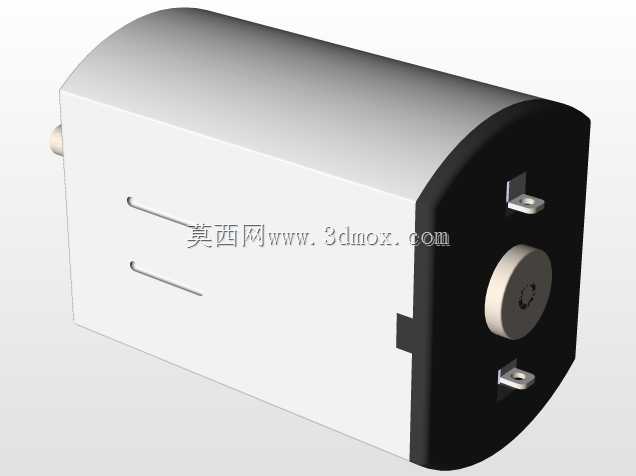

这款小型直流电机是面向低功耗便携设备、小型机电驱动场景开发的动力输出元件，在民用消费电子、小型智能玩具、桌面级机电装置、微型传动模组中有着极为广泛的应用，能够为各类对安装空间有严格限制、对动力输出稳定性有基础要求的小型机构提供可靠的旋转动力输出。在实际应用场景中，这类电机常作为核心动力源嵌入小型风扇驱动、精密玩具传动、智能门锁锁舌驱动、桌面小型水泵动力端、微型传送带模组等结构中，依靠成熟的直流有刷驱动方案实现稳定的转速输出与扭矩传递，适配3-6V的常规低压供电区间，能够在普通干电池、小型锂电池的供电条件下正常运行，自由运行状态下工作电流维持在较低水平，仅在堵转瞬间会出现短时大电流，常规运行转速覆盖八千至一万五千转区间，能够匹配多数小型减速模组的输入转速要求，通过搭配不同减速比的齿轮箱即可实现低转速大扭矩的输出效果，适配不同负载的驱动需求。在产品设计思路上，这款电机采用了行业通用的圆柱型壳体结构，整体外壳采用拉伸金属壳体搭配端盖压合的封装形式，既能够保证内部磁钢、电枢、换向器结构的同轴度精度，也能通过金属外壳实现良好的散热与电磁屏蔽效果，减少电机运行时的电磁干扰对外围电路的影响。输出轴采用单出轴设计，轴径与伸出长度适配常规的小型传动轮、齿轮、联轴器安装尺寸，用户无需额外加工即可直接搭配标准传动配件完成组装。壳体表面预留的两道定位槽是为自动化生产组装过程中的定位夹持设计，同时也能在设备安装时配合卡件完成电机的周向固定，避免电机运行过程中出现跟转移位的问题。从安装边界来看，这款电机整体为圆柱型轮廓，安装时仅需要预留匹配壳体直径的圆柱形安装空间，同时在输出端预留轴伸的避让空间即可完成布置，既可以通过紧配嵌入安装孔的方式完成固定，也可以通过配套的金属固定卡箍配合螺丝完成锁附，安装方式灵活多变，能够适配不同结构的安装空间限制。电机的出线端位于壳体尾部，接线方式简单，仅需要区分正负极即可完成转向控制，调换接线极性即可快速实现输出轴的正反转切换，控制逻辑简单可靠，非常适合入门级机电产品的开发使用，能够帮助开发者快速完成动力部分的选型与结构适配，缩短产品开发的结构验证周期。
