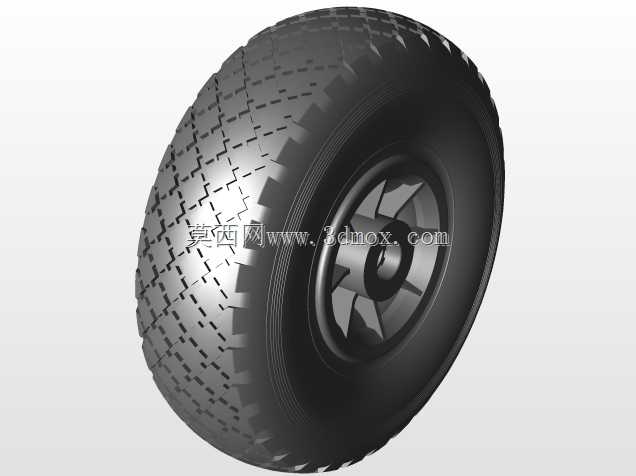

手动搬运车承载滚轮内部结构设计

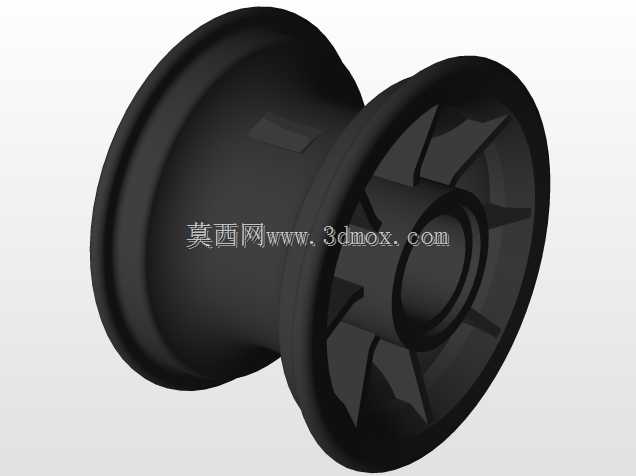

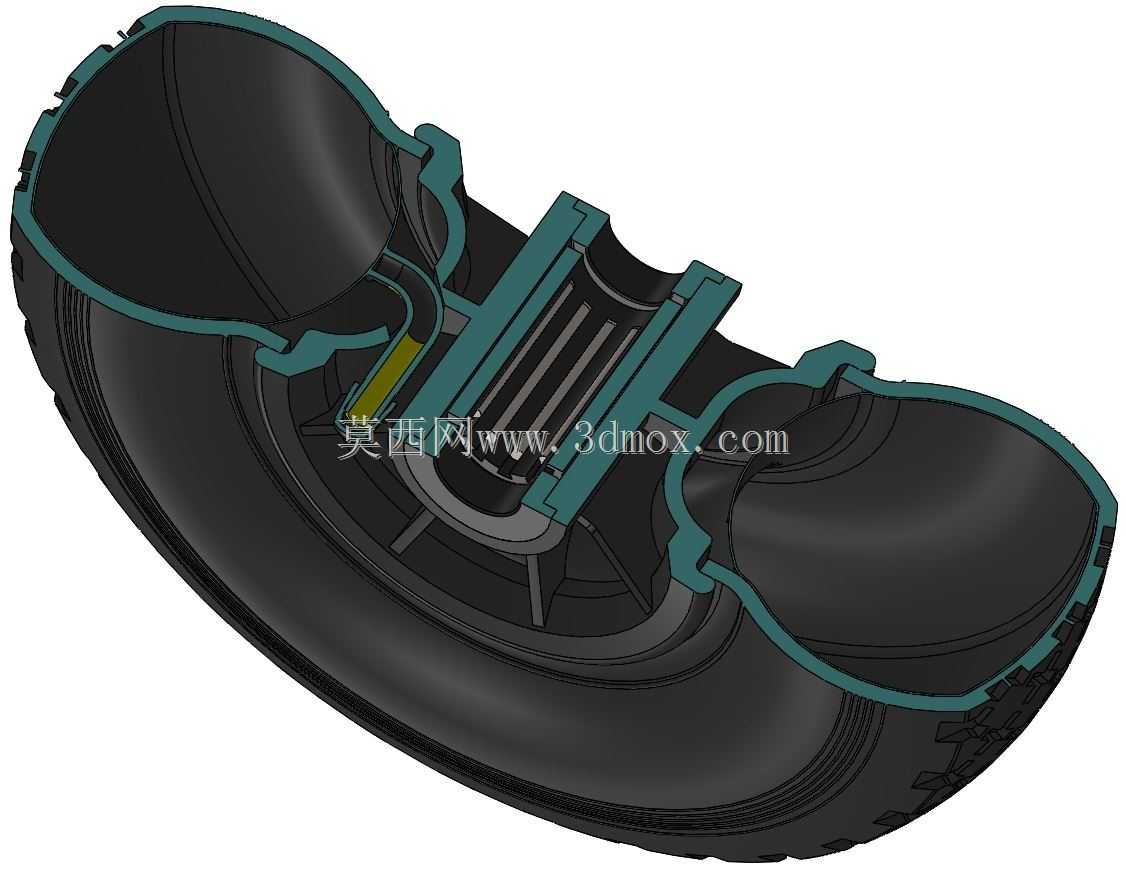

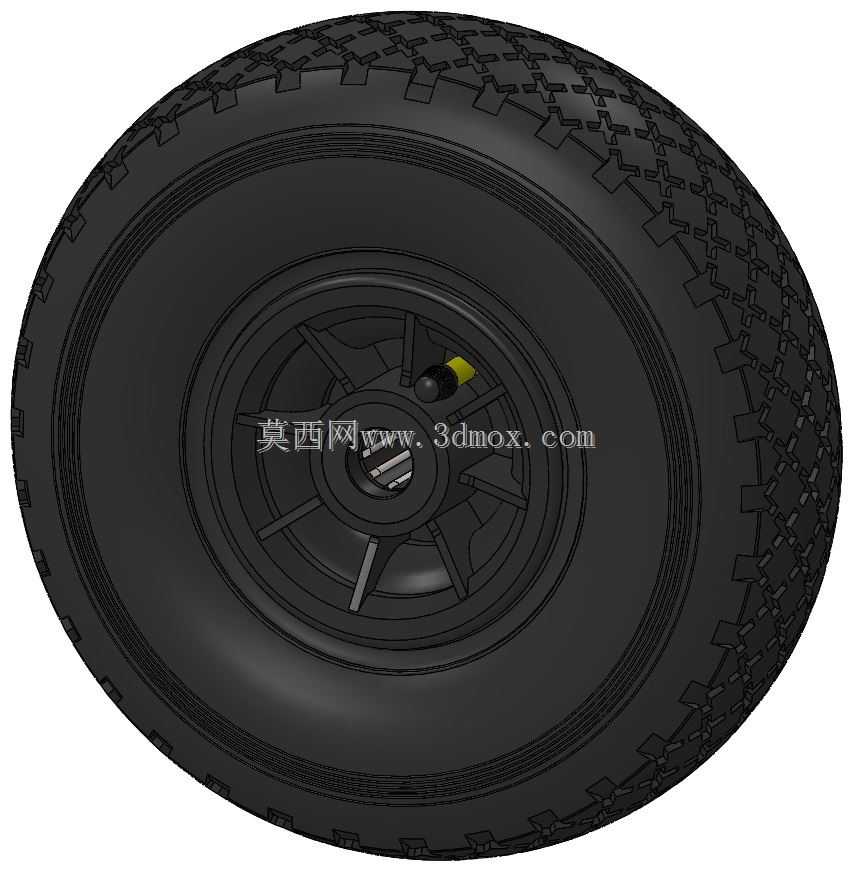

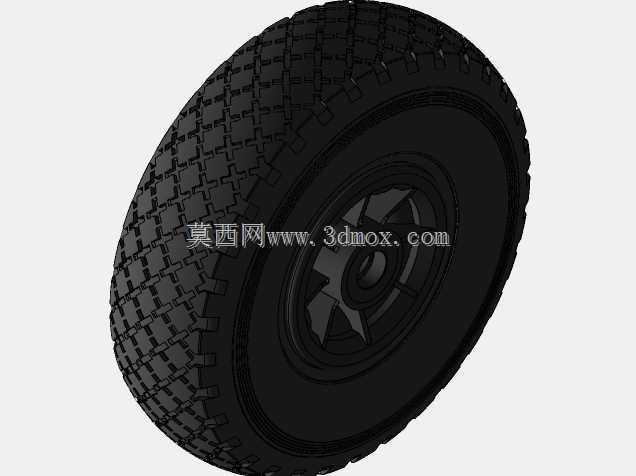

该滚轮结构主要应用于厂区内短距离物料转运的手动液压搬运车行走部位，是手动搬运设备直接接触地面、传递整机载荷的核心执行部件，日常使用场景覆盖生产车间工序间物料周转、仓储库房托盘货物移位、物流网点装卸货短途驳运等，需要同时适配平整环氧地坪、硬化水泥地面、轻微凹凸的厂区路面等多种工况，既要承担整车载荷与货物重量的叠加压力，也要在推行过程中缓冲地面颠簸带来的冲击，避免刚性传递造成车架变形或者货物倾倒。从功能特性来看，该结构采用充气式轮胎设计，内部集成轮辋、密封气腔、支撑筋组等核心部件，充气腔体能够在滚动过程中吸收地面微小凸起带来的震动，相比实心滚轮推行阻力更小，经过接缝或者小障碍时不会产生明显的卡顿，有效降低操作人员的推行力度；轮辋部位采用多道径向支撑筋结构，在控制整体重量的前提下提升径向承载能力，避免重载情况下轮辋发生形变导致轮胎漏气或者转动卡滞；轮胎胎面预留防滑纹理结构，在地面存在轻微水渍或者粉尘的情况下依然能够保持足够的抓地力，防止推行过程中出现侧滑。设计过程中优先考虑承载可靠性与维护便捷性的平衡，整体采用剖分式装配结构，轮胎与轮辋的配合边界做了密封止口设计，既能够保证充气腔体的气密性，也可以在轮胎出现破损时快速拆分更换，不需要额外定制专用拆装工具；内部支撑结构的受力路径经过优化，载荷从轮轴安装位通过径向支撑筋均匀传递到整个轮辋周向，再分散到轮胎接地面，避免局部应力集中造成的结构疲劳损坏。安装边界方面，该滚轮的轴向安装尺寸适配常规手动搬运车的前轮安装支架间距，中心轴孔尺寸匹配行业通用的滚轮销轴规格，不需要对原有车架结构做额外改造就可以直接替换安装；轮胎外径尺寸经过匹配设计，既保证足够的离地间隙避免车架底部剐蹭地面，也控制整体转动半径，让搬运车在狭窄的货架通道内也能够灵活转向，适配狭小空间内的作业需求。
