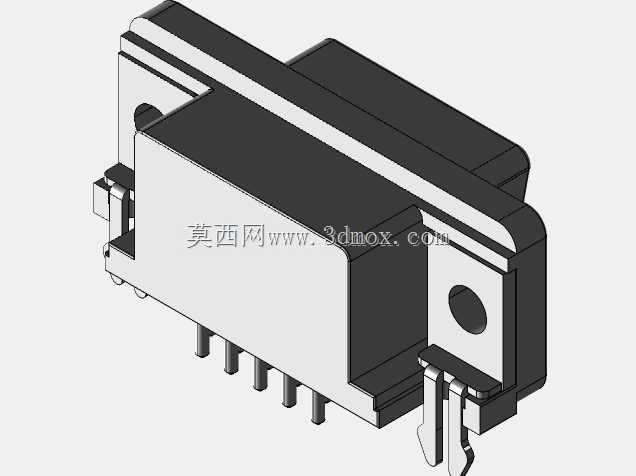

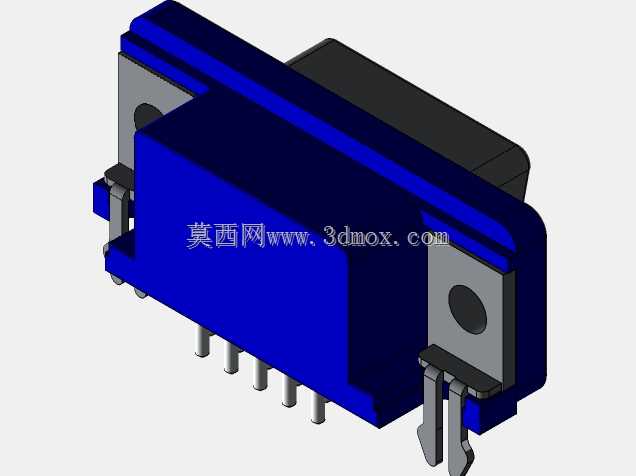

短款超薄VGA板载视频连接器结构

这款短款超薄VGA连接器，是针对紧凑型平板类显示控制板卡开发的专用视频信号传输接插件，主要适配空间受限的嵌入式显示场景，常见于工业触控平板、小型一体化显示终端、便携测试设备的板卡端视频信号输出或输入链路，用来完成模拟RGB视频信号、行场同步信号的稳定传输，对接通用标准VGA接口线缆，实现显示控制板与不同类型通用视频卡、显示终端的信号互通，无需额外转接结构即可适配常规VGA线材的插接需求。

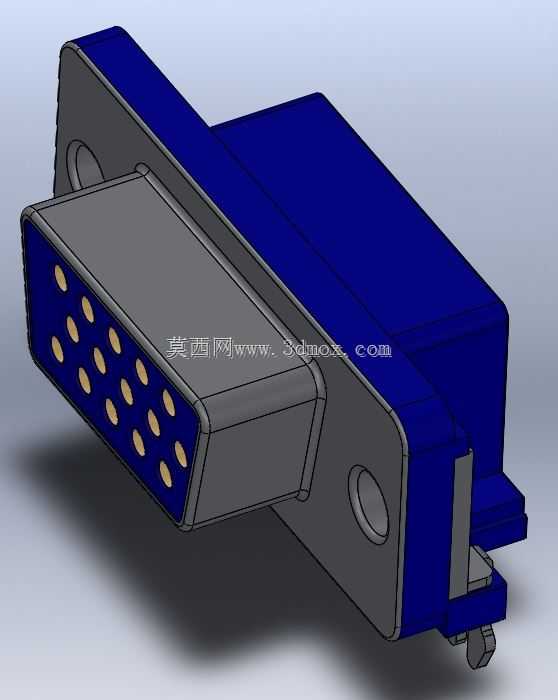

从功能特性来看，该连接器采用15针高密度针脚布局，针脚排布完全遵循标准VGA接口定义，保证信号定义的通用性，可兼容常规VGA接口的所有信号传输需求；超薄短身的结构设计，大幅压缩了接口在板卡上的纵深占用空间，相比常规VGA连接器，其板上纵深占用缩减近三分之一，能够适配厚度更薄的设备壳体，满足紧凑型设备的内部空间排布要求。连接器两侧带安装固定耳，耳位预留标准安装孔，既可以通过螺丝将接口牢固固定在设备壳体面板上，也能辅助实现板卡焊接后的结构定位，避免频繁插拔导致的焊盘受力脱落问题，提升接口的插拔使用寿命。

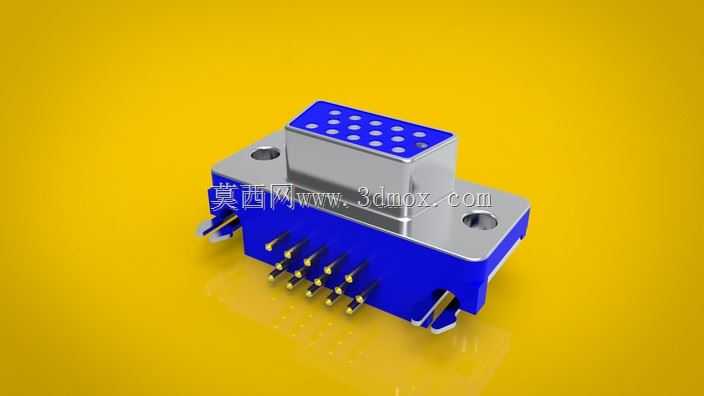

设计思路上，这款连接器优先平衡了结构紧凑性与结构可靠性，主体采用绝缘塑壳搭配金属屏蔽外壳的组合结构，金属外壳既可以实现信号屏蔽，减少外部电磁干扰对模拟视频信号的影响，避免显示画面出现水波纹、噪点等干扰问题，同时金属外壳的结构强度更高，能够承受常规插拔的外力冲击；插针采用镀金工艺设计，降低接触电阻，保证长期使用后的信号传输稳定性，减少针脚氧化带来的接触不良故障。尾部采用弯插板载焊接结构，插脚直接对应PCB板的焊盘布局，适配常规波峰焊或手工焊接工艺，焊接后接口与板卡贴合度高，不会额外占用板卡上方的空间。

从安装边界来看，该连接器的面板安装孔位间距与标准VGA接口完全一致，可直接适配通用VGA接口的面板开孔尺寸，无需重新开模调整面板开孔；板端焊接引脚的排布符合常规PCB布线的间距要求，引脚间距预留足够的布线空间，方便板卡走线时做阻抗匹配与信号隔离设计；接口的插接端深度经过优化，插入标准VGA插头后，插头尾部不会与板卡上其他周边元器件产生干涉，在板卡布局时，仅需在接口后方预留少量避让空间即可完成排布，极大提升了紧凑型板卡的空间利用率，能够让工程师在有限的板卡面积内排布更多功能元器件，满足小型化设备的功能集成需求。
