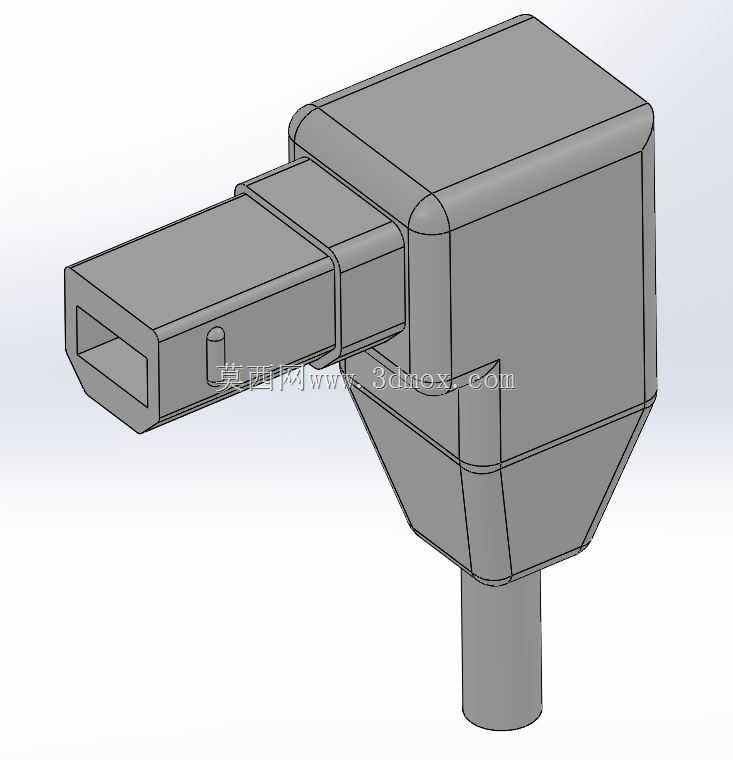

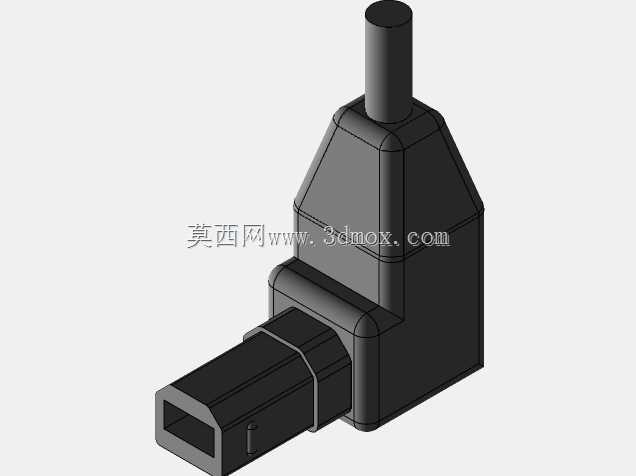

直角弯式USB-B型校正尺寸连接插头

项目分类:通讯工具类 发布时间:2022-05-13 ID:634466
  • 直角弯式USB-B型校正尺寸连接插头
  • 直角弯式USB-B型校正尺寸连接插头
  • 直角弯式USB-B型校正尺寸连接插头
  • 直角弯式USB-B型校正尺寸连接插头

  在工业控制外设、老式打印扫描设备、专业音频接口、工业数据采集终端的布线场景里,直角弯式的USB-B型插头是解决狭小空间布线应力问题的核心接插件,很多设备的接口安装位置紧贴机柜侧壁、设备内部框架或者走线槽边缘,如果使用直头USB-B插头,插装后线缆会直接顶到周边结构件,长期使用中线缆弯折处会出现铜芯断裂、屏蔽层破损的问题,轻则出现数据传输丢包、连接中断,重则会因为屏蔽失效引入电磁干扰,影响工业设备的运行稳定性。这个弯角插头的建模是基于实际量产连接器的实物尺寸做的逆向校正,没有沿用通用三维模型库里面的简化示意尺寸,所有配合边界都按照实际公头母座的插合公差做了调整,公头的金属插舌部分的长宽尺寸、定位凸台的位置、插合深度都和实物一致,

  不会出现建模后做装配干涉检查时,插头和设备接口座出现错位、插不进去或者间隙过大的问题。从结构设计的角度看,这类弯角插头的核心设计要点有几个部分:首先是公头插合端的尺寸精度,USB-B型接口的公头外壳是带定位倒角的金属屏蔽壳,插合时要先对准母座的导向槽,建模时外壳的倒角角度、两侧的弹性卡扣位置都做了还原,实际装配时卡扣的卡合量控制在0.8mm左右,既可以保证插合后不会因为线缆拉扯松脱,也不会因为卡合量过大导致用户拔插时费力。然后是弯角处的线缆过渡结构,插头尾部的出线方向和公头插合方向呈90度直角,这个位置的应力释放锥是设计重点,建模时把锥面的过渡圆角、尾部线缆护套的配合直径都做了准确还原,

  实际生产中这个位置一般会用软质PVC或者TPE材料做应力缓冲,避免线缆在弯角处出现死折,建模时的过渡曲面曲率和实物一致,后续如果要做包胶模的设计,可以直接借用这个模型的曲面做模腔拆分。再说到安装边界的问题,这个插头的整体外形包络尺寸是按照实际产品测绘的,插合后从设备面板表面到插头尾部最远端的垂直距离、插头本体的宽度、高度尺寸都做了校正,做设备结构设计时,可以直接把这个模型调入装配体,检查插头和周边的机柜立柱、走线槽、相邻接口的间隙,不用再担心因为模型尺寸不准导致实际装机时出现干涉。很多工程师在做设备布线设计时,经常会遇到下载的通用接插件模型尺寸不准的问题,要么是公头插舌尺寸做小了,装配时间隙过大看起来不真实,

  要么是尾部的应力锥结构做的太随意,导致线缆弯曲半径不符合规范,这个校正后的模型把这些细节都做了补全,公头内部的绝缘胶芯位置、金属端子的排布位置也按照实物做了还原,如果需要做接插件的受力仿真、屏蔽效能仿真,也可以基于这个模型做进一步的细节拆分。另外在实际应用场景里,这类弯角USB-B插头还经常用在桌面式外设的底部走线,比如桌面型的标签打印机、外置声卡、工业调试用的编程器,设备放在桌面上时,直头插头的线缆会向上翘起占用桌面空间,弯角插头的线缆可以顺着设备底部的走线槽直接延伸到桌面下方,让桌面布线更整洁,同时也避免线缆被外力剐蹭导致插头被扯掉。建模时的分模线位置也和实际量产产品一致,外壳的上下盖合模缝位置、表面的脱模斜度都做了还原,如果是做接插件的外观设计参考,也可以直接借用这个模型的基础结构做改型,比如调整弯角的角度、更换尾部的线缆护套尺寸,不用从零开始搭建基础外形。需要注意的是,这类接插件的公头屏蔽壳和尾部的线缆屏蔽层是压接导通的,建模时屏蔽壳的压接爪结构也做了体现,后续如果要做接插件的电气性能验证,可以直接提取这个结构的金属件模型做导通路径的仿真,不用再重新绘制压接结构。
