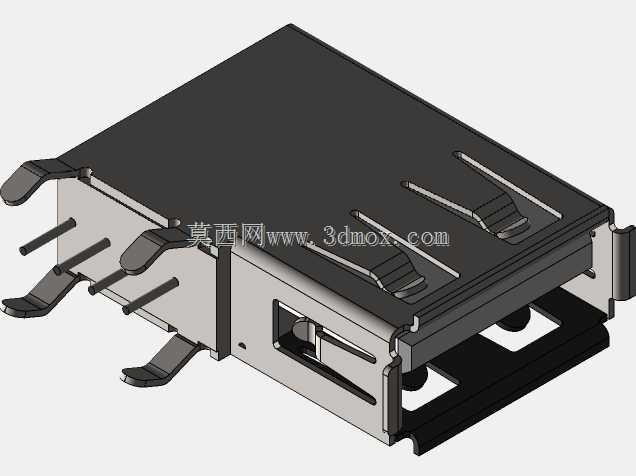

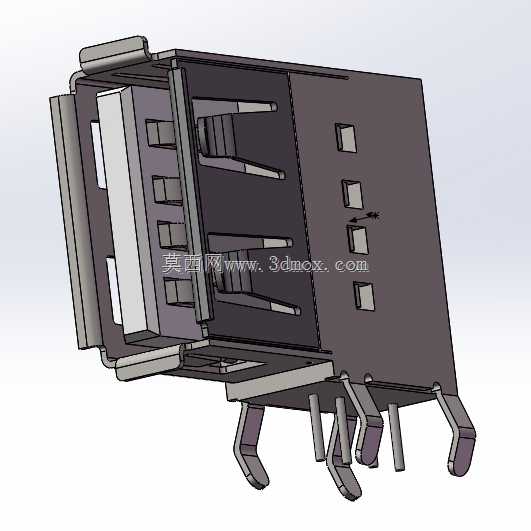

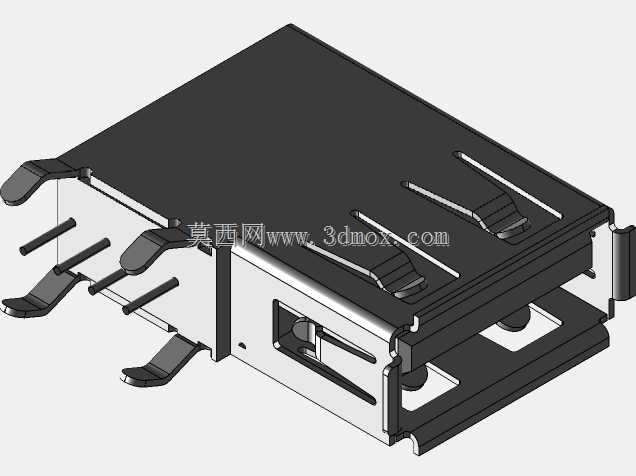

垂直板载式USB-A接口连接器结构设计

这款垂直板载USB-A连接器是电子硬件互连领域的常用基础元器件，主要应用于各类需要在PCB板上提供标准USB Type-A外接接口的场景，覆盖消费电子、工业控制板卡、嵌入式设备、计算机外设、通信终端等多个领域，是实现板端与外部USB线缆插拔连接、完成数据传输与电力供应的核心接触部件。该连接器采用垂直于PCB板面的安装方向，接口开口朝向与电路板平面呈90度垂直，适配设备外壳侧方或顶部预留接口开孔的布局需求，能够在有限的设备内部空间里完成接口排布，避免平行贴板安装带来的线缆弯折半径不足、外壳开孔错位等问题。从功能特性来看，该连接器严格遵循USB-A接口的标准接触定义，内部设置四组对应电源、数据正负、接地的接触弹片，弹片采用高弹性铜合金材质设计，接触端做圆弧过渡处理，能够保证上千次插拔过程中的接触压力稳定，减少接触电阻波动带来的信号衰减或供电压降问题；连接器外围设置金属屏蔽壳体，壳体两侧带有弹性卡爪结构，在公头插入时能够与公头金属外壳紧密贴合，形成连续的电磁屏蔽通路，降低外界电磁干扰对内部高速数据信号的影响，同时屏蔽壳体上设置的多组定位卡扣，能够在公头插拔时提供足够的保持力，避免日常使用中接口松脱。在设计思路上，这款连接器充分考虑了波峰焊或回流焊的生产工艺要求，底部引出的直插式焊脚长度统一，焊脚间距符合标准PCB布线规范，焊脚根部设置塑胶定位凸台，在插件安装时能够快速对准PCB上的安装孔位，防止焊接过程中连接器偏移倾斜；塑胶主体采用耐高温绝缘材质，能够承受焊接过程中的高温冲击，不会出现壳体变形、接触件移位的问题，同时塑胶主体与金属屏蔽壳之间采用卡扣铆合的固定方式，无需额外粘接工序，提升装配生产效率。外形尺寸与安装边界方面，该连接器的接口端外形完全匹配标准USB-A公头的插入尺寸，金属外壳的外部长宽尺寸符合通用USB接口的开孔要求，设备外壳开孔只需按照标准尺寸预留即可完成适配；底部焊脚的排布范围紧凑，不会占用过多PCB板上的布线空间，连接器整体高度在满足垂直插拔强度要求的前提下做了优化，能够适配薄型设备的内部空间限制，安装后连接器底部与PCB板面贴合紧密，不会出现悬空导致的焊接强度不足问题，同时焊脚伸出PCB背面的长度控制在标准焊接工艺要求范围内，避免焊脚过长导致的背面元件干涉。
