透明结构快开式直角出水阀门设计

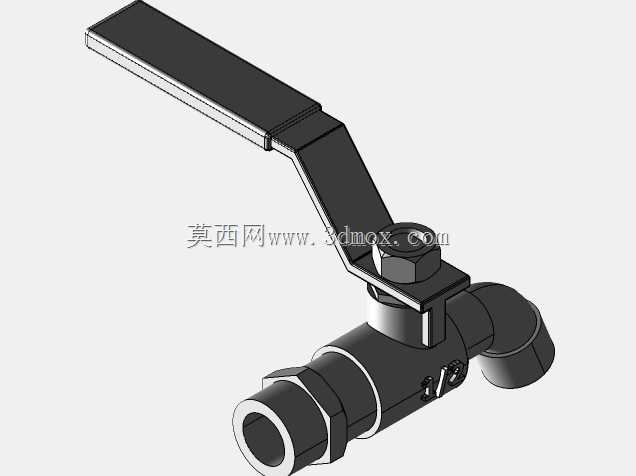

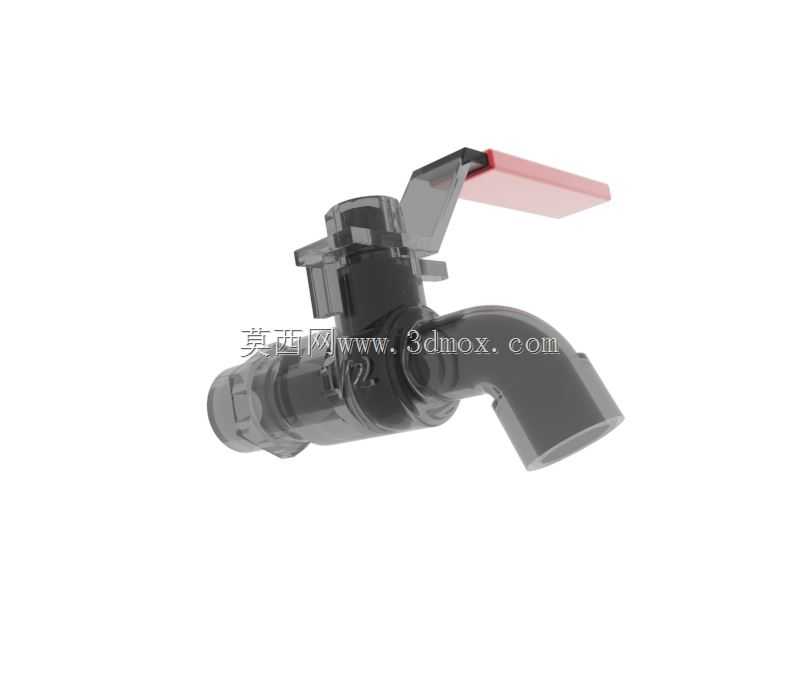

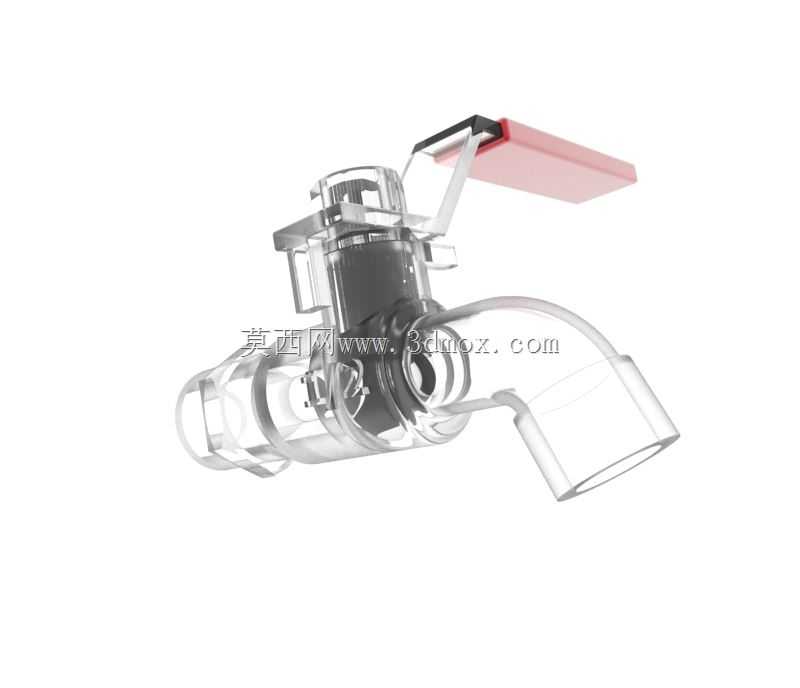

这款直角出水阀门主要应用于民用供水、小型实验流体管路、净水设备接驳等场景，作为管路通断控制的核心部件，承担着调节管路流体通断、控制出水流量的实际作用，可适配家装厨卫出水端、台式净水设备进出水端、小型化工实验台流体管路等多种安装场景，能够在低压常温流体输送环境下稳定工作，满足日常用水、实验流体调控的使用需求。产品采用直角式流道设计，进水端与出水端呈90度垂直布局，能够有效缩减管路安装占用的空间，适配狭小空间内的管路布设需求，无需额外增加弯头配件即可完成垂直方向的管路转向连接，降低管路布设的配件成本与安装复杂度。阀体采用透明可视化结构设计，在使用过程中可以直观观察到阀腔内部的流体流动状态、阀芯启闭位置，能够快速判断阀门是否存在内部堵塞、密封件磨损渗漏等问题，大幅降低日常巡检与故障排查的难度，尤其适合对流体状态有可视化观测需求的实验管路、净水设备场景使用。阀门采用手柄式快开结构，扳动式手柄的操作力矩经过优化设计，仅需较小的扳动力度即可完成阀门的全开与全关操作，手柄表面做了防滑平整处理，操作时握持受力均匀，不会出现打滑硌手的问题，手柄的转动角度与阀芯开度精准对应，可通过手柄的扳动角度直观判断阀门的开启程度，方便用户快速调节出水流量。在设计思路上，这款阀门优先考虑了装配便捷性与密封可靠性，阀腔内部的阀芯组件采用模块化集成设计，各密封配合面的公差经过精准匹配，既保证了阀芯转动的顺畅度，又能在长期启闭操作后保持良好的密封性能，避免出现滴漏问题；阀体的进出水端采用标准通用的管路连接尺寸，能够适配市面上绝大多数同规格的供水软管、硬管接头，无需定制特殊转接配件即可完成安装。从安装边界来看，阀门整体结构紧凑，手柄扳动时的活动半径经过合理控制，安装时仅需预留出手柄转动所需的操作空间即可，不会与周边的管路、墙面、设备壳体产生干涉，阀体的进出水端同轴度精度较高，安装对接时不会出现管路别劲、密封面错位的问题，能够有效降低安装时的密封失效风险。阀腔内部的流道做了顺滑圆弧过渡处理，流体经过流道转向时不会产生明显的紊流与压损，能够保证出水流量稳定，同时减少流道内部的流体滞留死角，降低长期使用后流道内部积垢、滋生细菌的概率，适配饮用水输送场景的卫生要求。
