铝合金注塑成型用多层叠式注射模结构

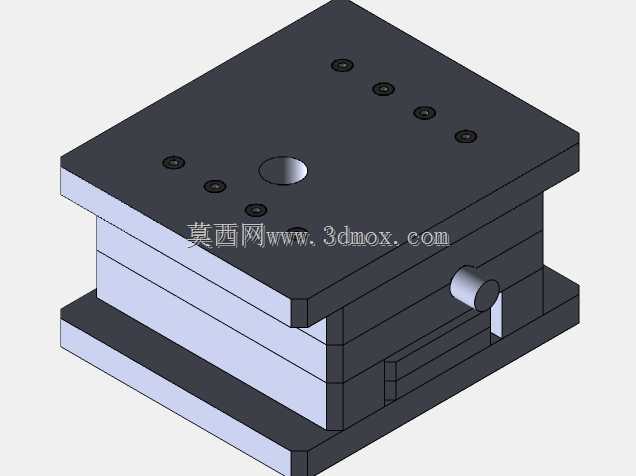

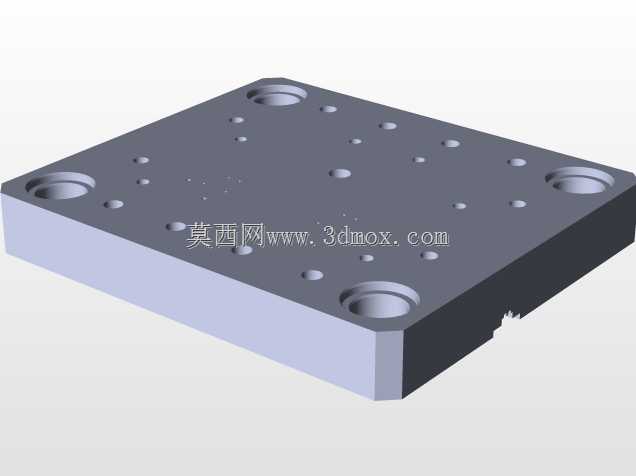

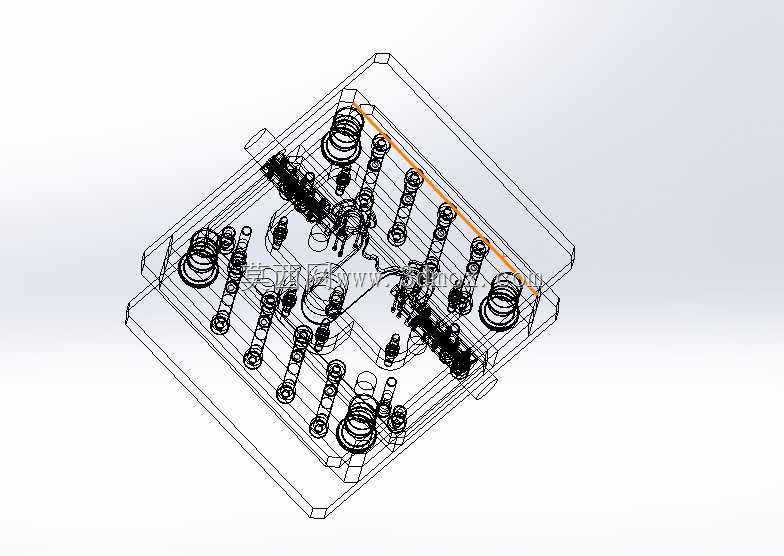

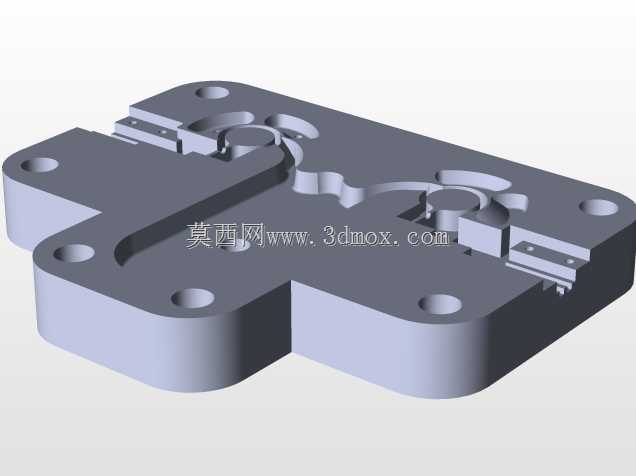

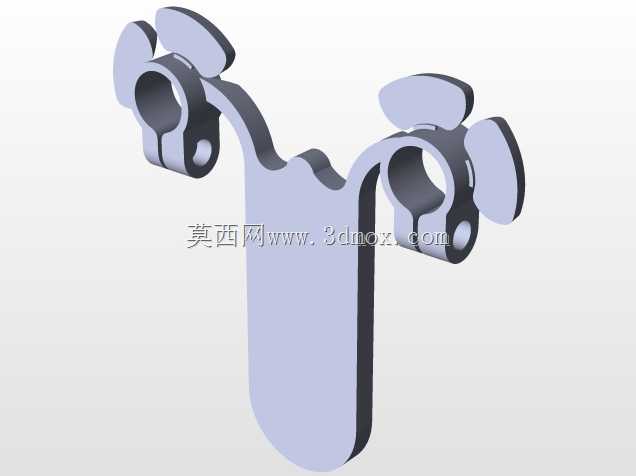

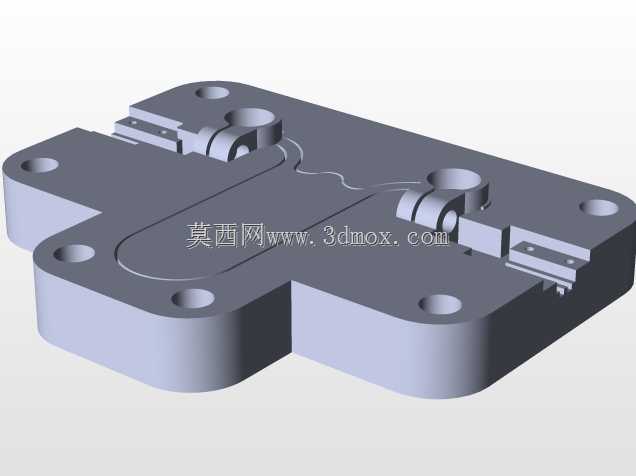

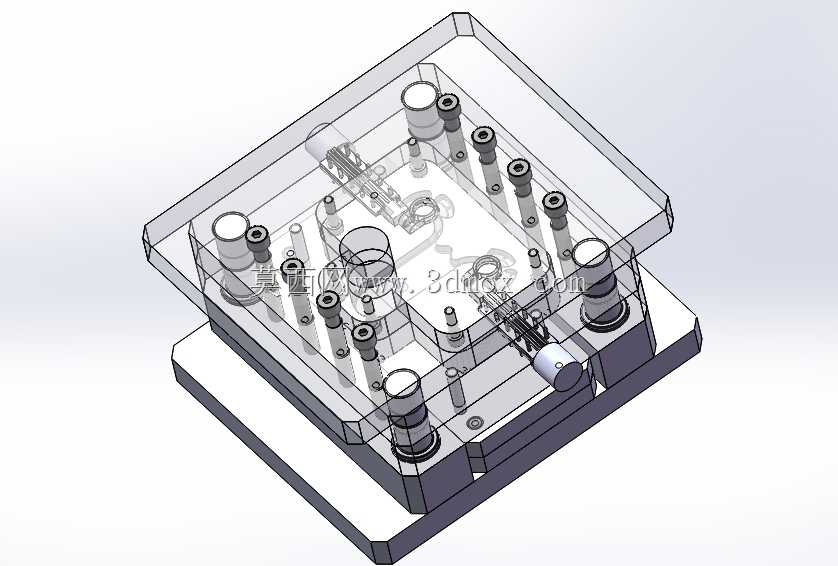

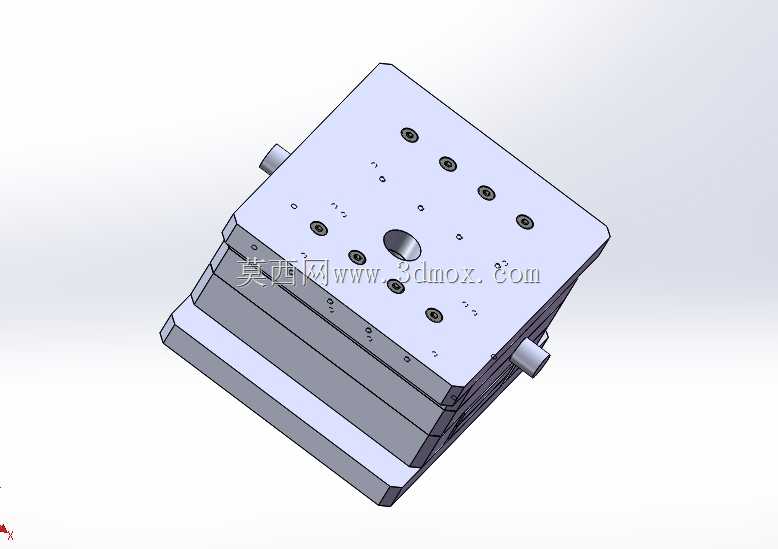

这款注射模主要面向铝合金材质零部件的注塑成型加工场景，适配中小尺寸铝合金嵌件包覆注塑、纯铝质注塑结构件的批量生产需求，常见于消费电子金属结构件、小型汽配铝制连接件、工业五金铝质配件的生产车间，可搭配常规卧式注塑机完成连续自动化生产作业。模具整体采用多层叠式模板结构设计，从进料侧到顶出侧依次排布定位面板、热流道固定板、型腔模板、型芯模板、顶出机构背板、安装底板，各层模板之间通过精密导柱导套实现合模定位，合模过程中可自动校正各模板的相对位置，避免合模错位导致的型腔啃伤、成型件飞边超差问题。模具的进料口设置在定模侧中心位置，采用点浇口进料结构，熔融的铝基复合注塑料可从中心位置均匀向四周型腔填充，有效降低填充过程中的料流阻力，减少成型件内部的熔接痕、气泡缺陷，保证成型后铝制零件的结构强度与外观一致性。模具两侧设置有标准化的吊装定位轴，可快速与注塑机的动定模安装板对位锁紧，安装时无需额外加工适配连接结构，适配多数常规吨位的卧式注塑机安装尺寸边界，模板整体外形为方正矩形结构，边角做了倒角处理，避免吊装、拆装过程中磕碰损伤操作人员或设备部件。设计过程中充分考虑了铝料注塑的温控需求，在型腔与型芯模板内部预留了循环温控介质通道，可根据生产工艺需求接入冷却或加热介质，精准控制模腔表面温度，保证铝质熔体在型腔内的流动性稳定，同时缩短成型后的冷却定型周期，提升单批次生产效率。模具的顶出机构采用均匀分布的顶针布局，顶针位置对应成型件的非外观受力面，顶出过程中受力均匀，不会导致成型后的铝制零件出现顶白、变形问题，开模时顶出机构可同步带动流道凝料与成型件脱出，无需人工额外清理流道，适配自动化流水线的连续生产需求。各模板之间设置有精准的定位锁结构，合模到位后可自动锁紧，避免注塑过程中受注射压力影响出现模板涨开的问题，保证成型件的尺寸精度稳定控制在公差要求范围内。
