DeWalt摇臂式径向锯床结构设计

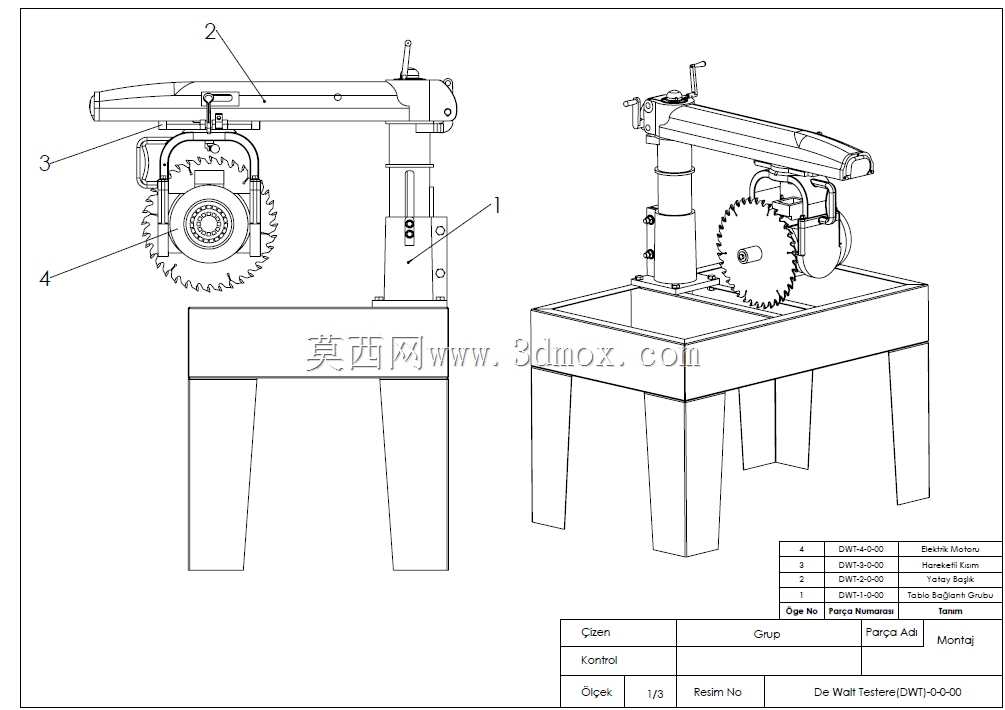

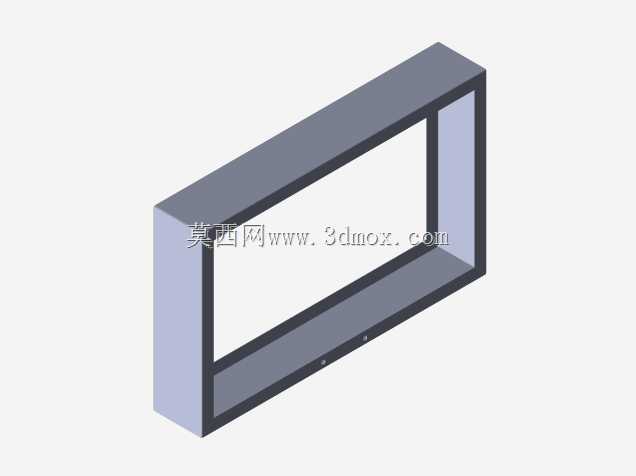

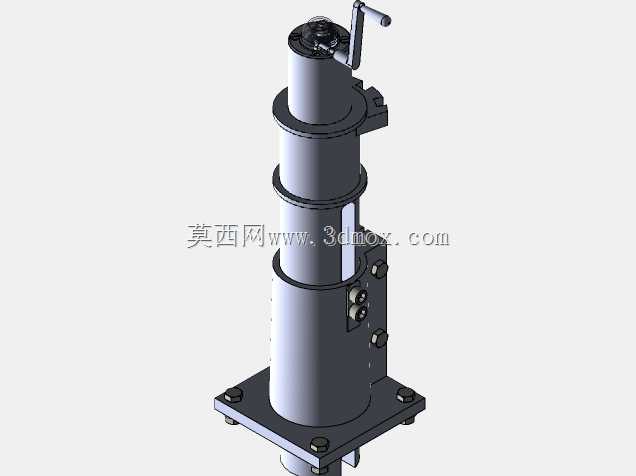

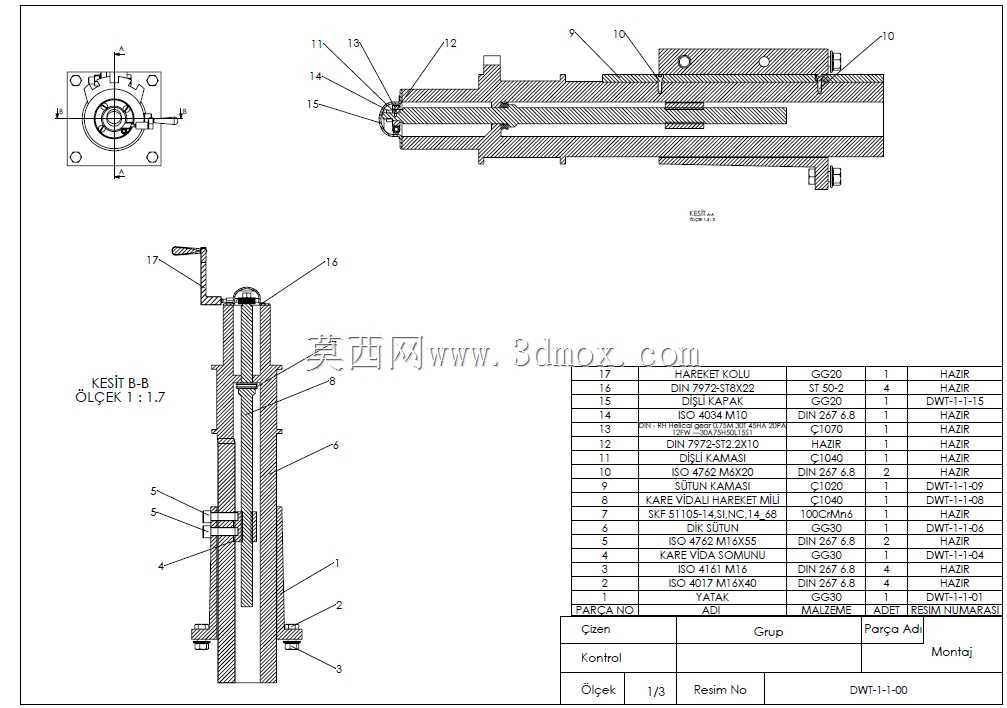

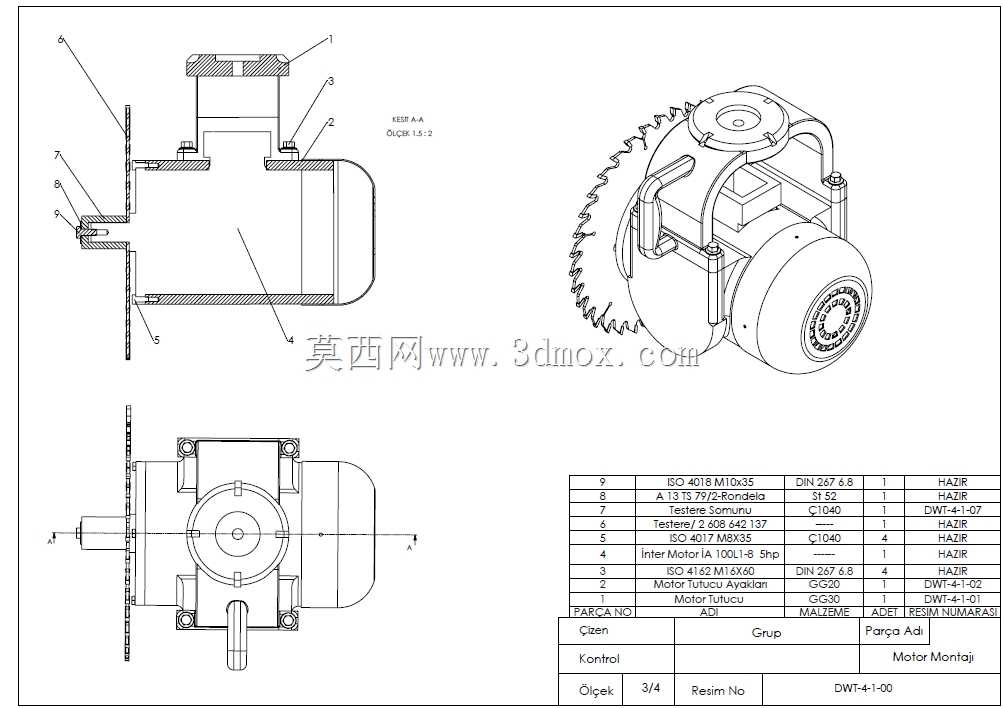

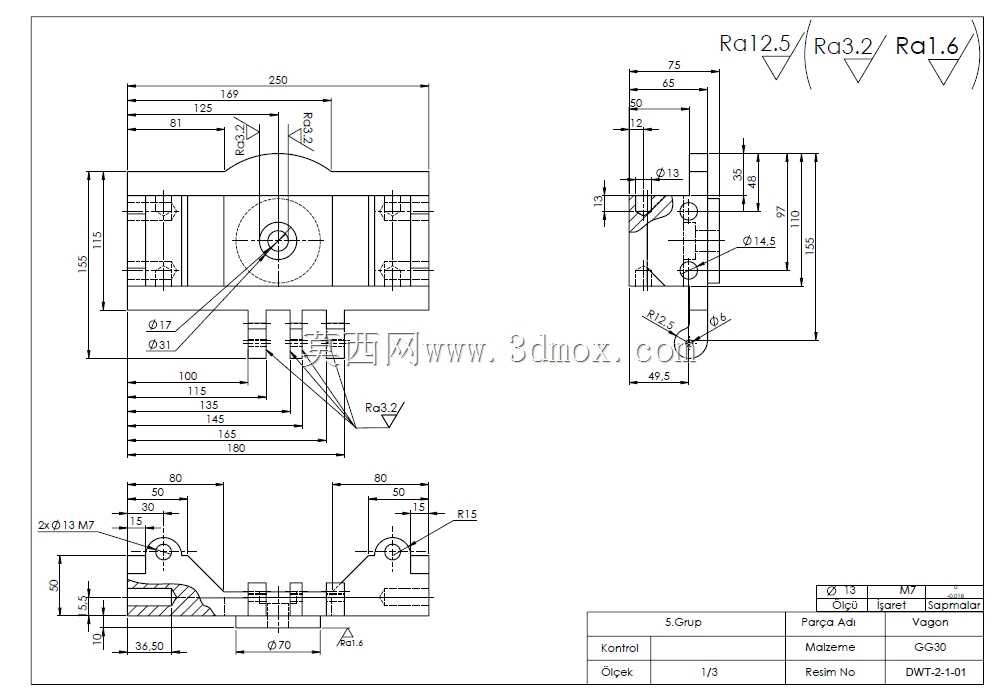

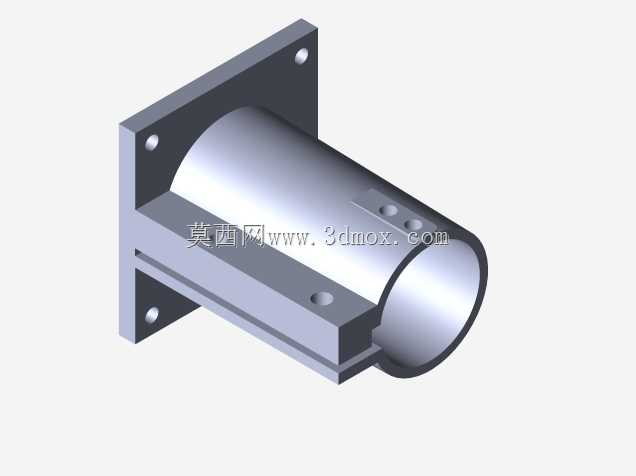

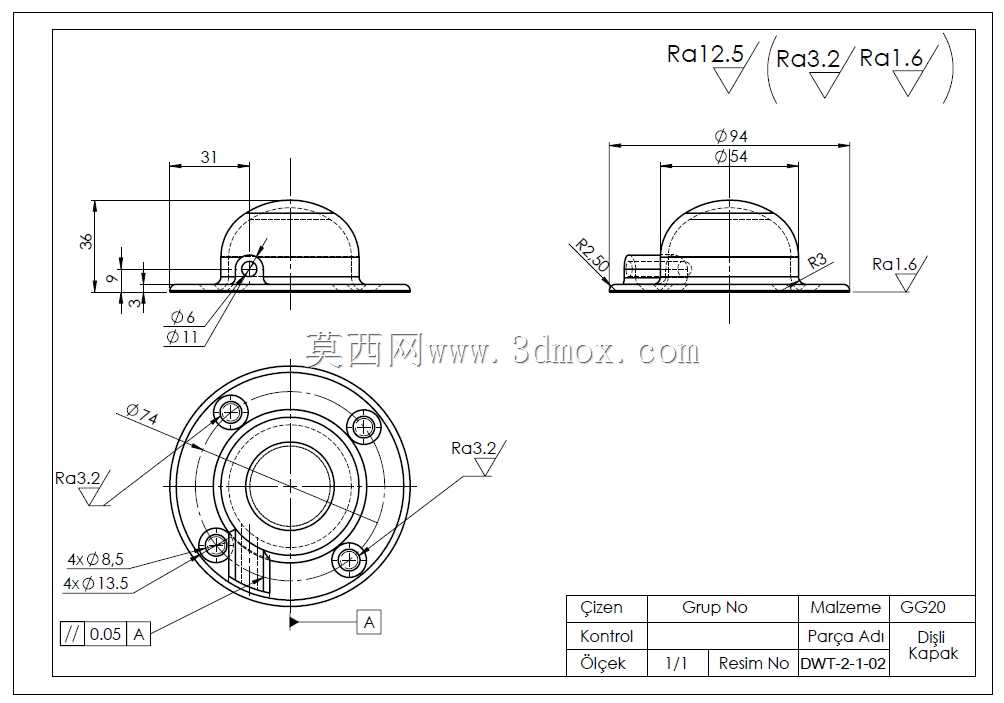

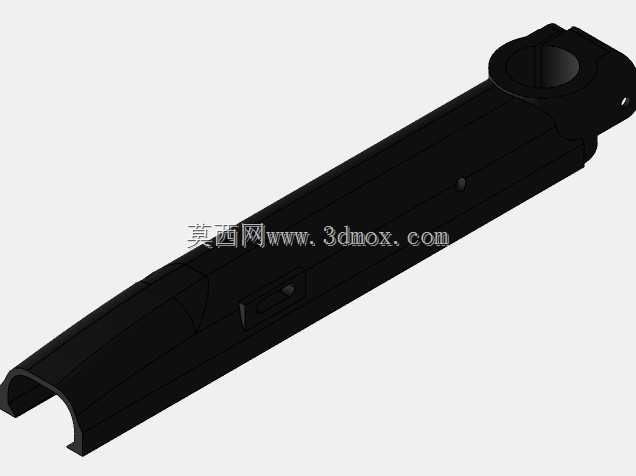

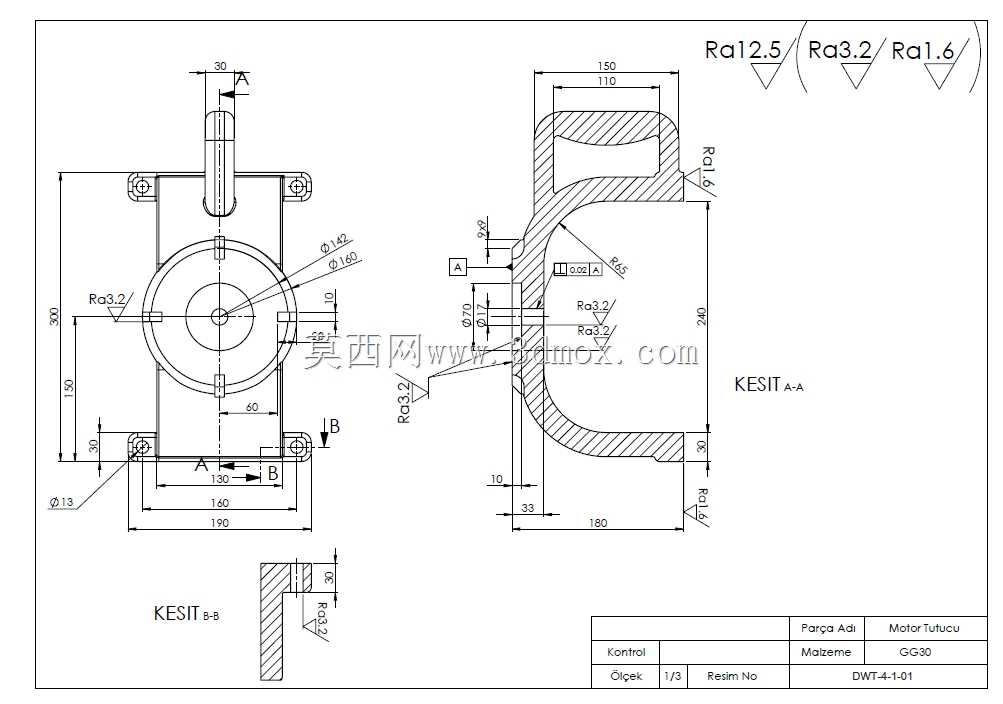

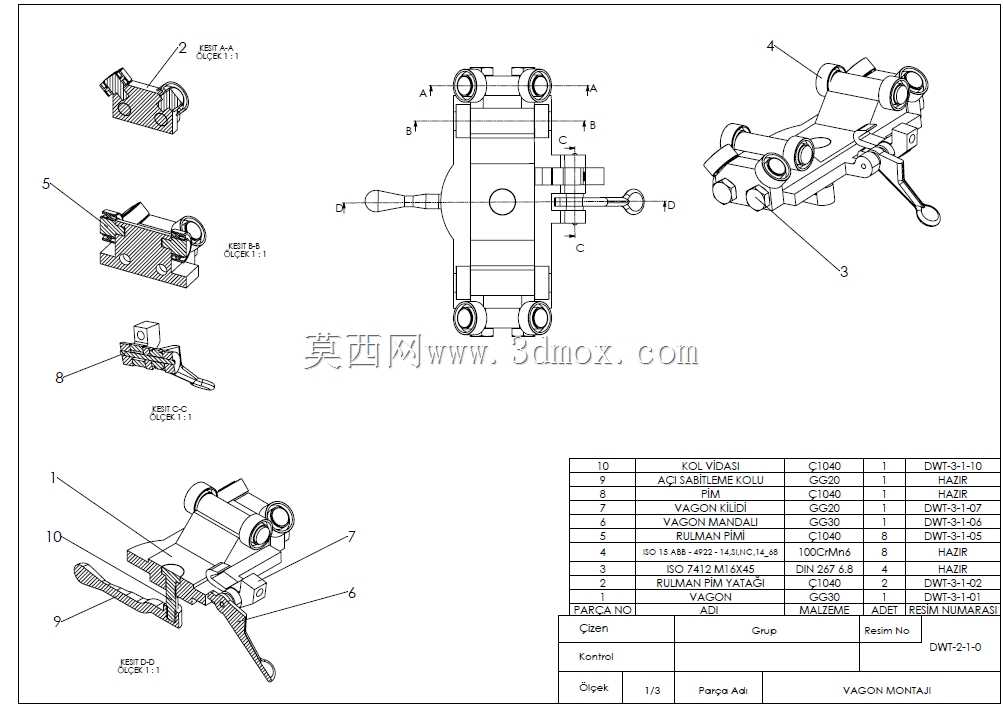

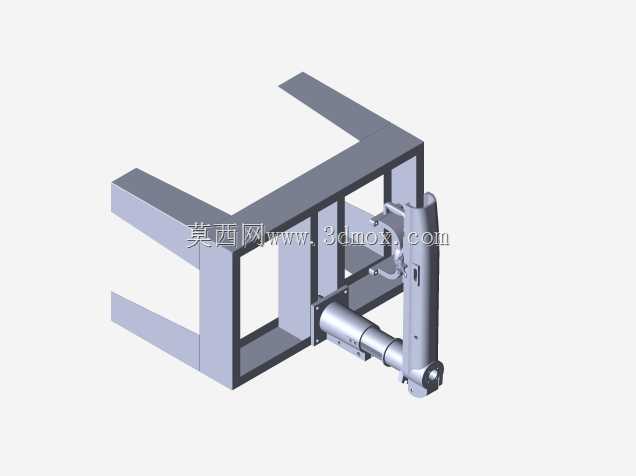

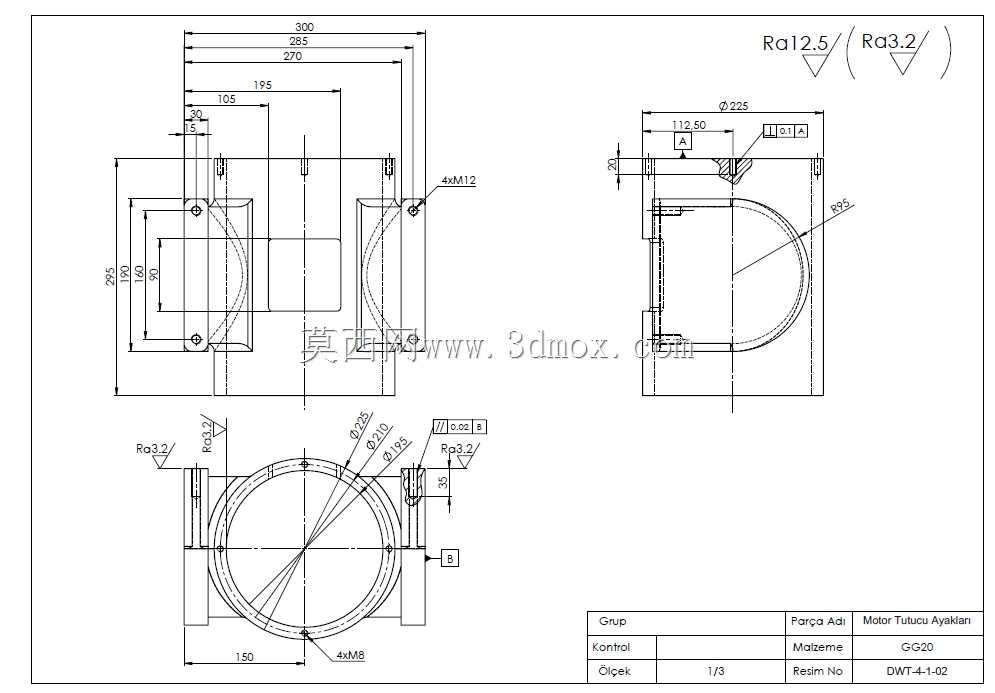

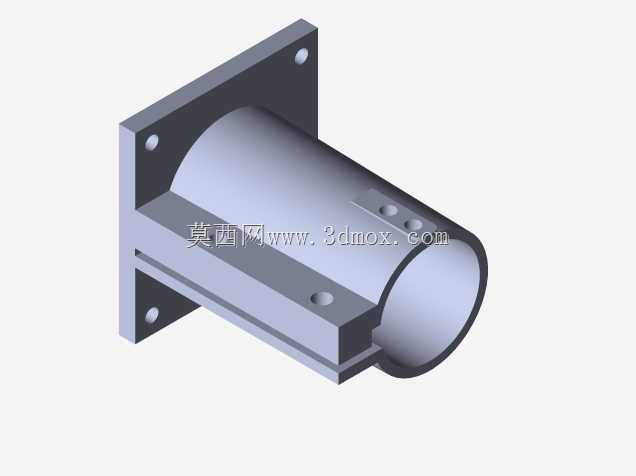

这款摇臂式径向锯床的设计，核心适配中小型加工车间的多场景下料需求，既可以完成实木型材、人造板材的定长裁切、斜角开料，也可通过更换适配锯片完成薄壁铝型材、小型塑料件的切削作业，相比固定式台锯，其摇臂延伸结构可覆盖更大的工作台加工范围，无需频繁挪动待加工工件，大幅降低长料加工时的对位辅助时间。从结构布局来看，设备采用单立柱悬臂支撑方案，立柱集成升降锁紧机构，可根据待加工件的厚度调整锯头总成的垂直高度，摇臂与立柱的回转配合结构可实现锯头沿水平方向的角度偏转，配合锯片护罩旁的角度锁紧手柄，可完成0-45度范围内的斜切作业，适配框架类构件的拼缝裁切需求。锯头总成集成了驱动电机、锯片夹持机构、安全护罩与操作手柄，电机输出轴与锯片主轴采用直连传动方案，减少皮带传动带来的动力损耗与张紧维护需求，护罩采用随动式结构，下切过程中自动抬升避让工件，非作业状态下完全包覆锯片齿部，避免操作过程中的误触风险。工作台采用框架式焊接结构，四条支腿做了外扩式支撑设计，增大设备底部的支撑跨度，即使裁切长度超过两米的长型材时，也不会出现设备倾翻的风险，工作台台面预留了T型槽安装位，可快速加装靠尺、压料夹具等辅助工装，满足批量加工时的工件定位需求。设计过程中重点校核了摇臂伸出最大行程时的结构刚度，通过在摇臂内部增设加强筋结构，控制满负载下切时锯片的径向跳动量，避免裁切端面出现崩边、锯齿痕等加工缺陷；立柱与底座的连接采用法兰式螺栓锁紧，可根据车间场地的布局需求，调整摇臂的初始安装朝向，适配不同的物料流转方向。设备的操作控件全部集中在锯头手柄附近，操作人员单手握持手柄即可完成锯片升降、进给、锁紧的全流程操作，无需频繁抬手触碰机身其他位置的控件，降低重复操作带来的疲劳感，同时在锯头总成的传动部位全部做了封闭式壳体防护，避免切削木屑、粉尘进入传动配合面，延长设备的日常维护周期。从安装边界来看，设备整体占地尺寸适配常规中小型车间的工位布局，不需要额外做地基预埋，放置在硬化水平地面上调整支脚水平度即可投入使用，工作台高度匹配成年操作人员的站立作业舒适区间，长时间作业不会出现腰部过度弯曲的疲劳问题。
