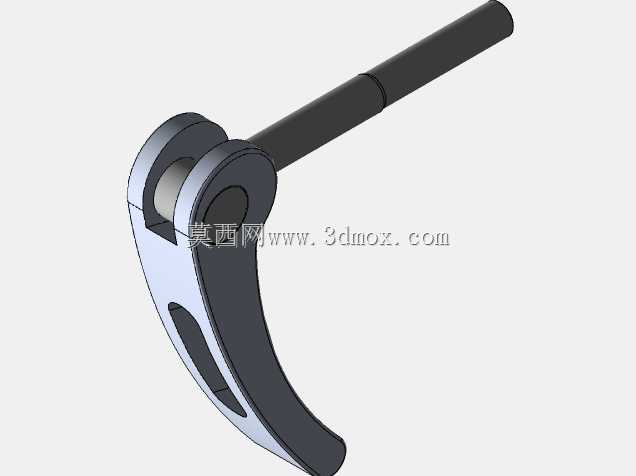

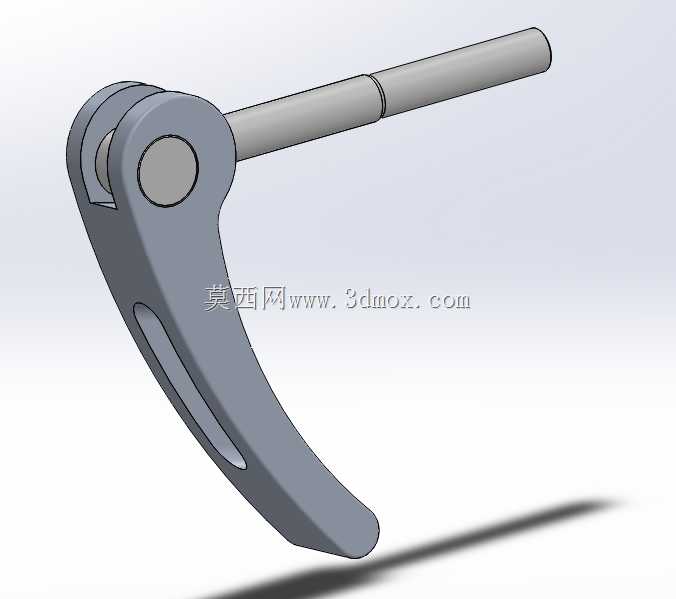

自行车鞍座快拆锁紧调节杠杆结构

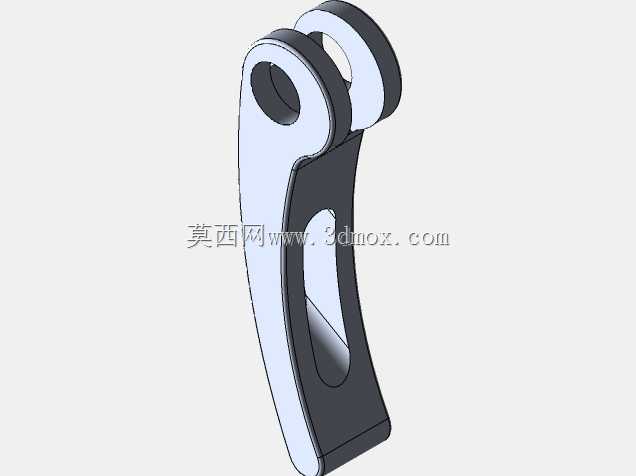

这款快拆结构核心应用于民用自行车、运动山地车、公路车的鞍座高度调节场景，也可拓展适配需要频繁拆装、快速锁紧的轻载工装夹具、便携折叠设备的铰接锁紧部位，替代传统需要额外工具拧紧的螺栓锁紧结构，大幅降低调节操作的门槛与耗时。在实际骑行场景中，不同使用者的腿长存在明显差异，即便是同一使用者，在不同骑行路况、骑行姿态需求下也需要调整鞍座高度，传统的螺栓锁紧结构需要借助扳手反复拧动才能完成松紧调节，户外骑行时携带工具十分不便，而这款快拆结构无需额外工具，仅需手动扳动杠杆即可完成锁紧与释放操作，单手即可完成全部调节流程，适配户外无工具场景下的快速调整需求。从功能特性来看，该结构采用偏心凸轮锁紧原理，扳动杠杆的过程中，偏心轮会推动轴向拉杆产生轴向位移，拉动对侧的压紧块向安装座靠拢，通过压紧面的静摩擦力实现鞍座立管与车架座管的抱紧锁紧，反向扳动杠杆即可释放抱紧力，此时鞍座立管可自由上下滑动调整高度，整个锁紧行程的偏心量经过精准测算，既保证锁紧状态下不会出现鞍座下滑、偏转的问题，也避免行程过大导致扳动杠杆需要的操作力过大，提升操作手感。设计过程中，杠杆手柄采用符合人体工学的弧形曲面造型，边缘做了大圆角过渡处理，扳动时手指与手柄的贴合度更高，长时间操作也不会产生硌手的不适感；手柄表面设置了内凹的防滑槽，即便手部沾有汗水、泥水，也能稳定施力不会打滑；轴向拉杆采用等直径光杆设计，与安装座的通孔配合间隙控制在合理范围，既保证拉杆滑动顺畅无卡滞，也避免间隙过大导致锁紧时出现旷量。从安装边界来看，该快拆结构的轴向拉杆直径适配常规自行车座管的标准安装孔径，整体安装后外露的杠杆手柄长度控制在合理范围，不会在骑行过程中与骑行者的腿部、衣物产生剐蹭，杠杆的扳动角度设置为侧向操作，不会与车架后上叉、鞍座导轨产生运动干涉，锁紧状态下杠杆可自然贴合座管侧面，不会额外突出占用空间；铰接部位的转轴采用耐磨结构设计，反复扳动使用也不会出现松旷，保证长期使用后的锁紧可靠性，压紧块的接触面做了防滑纹理处理，提升抱紧后的摩擦力，避免大冲击力下出现锁紧失效的问题。
