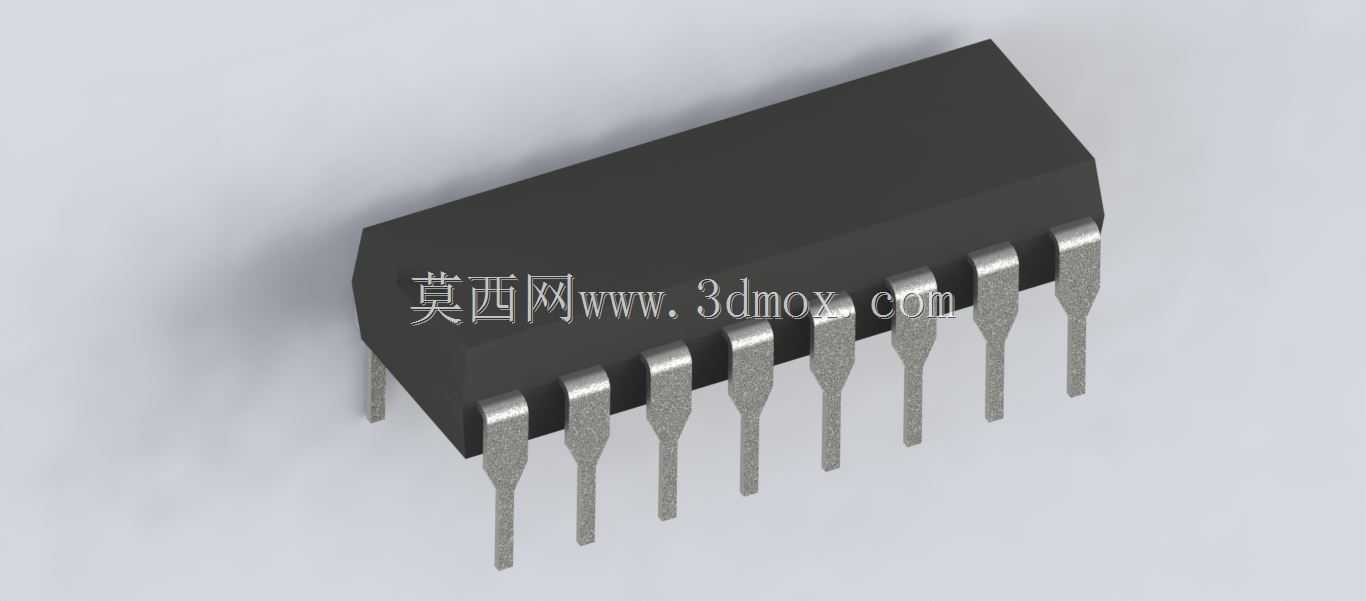

直插式双列直插封装集成电路芯片

这款直插式双列直插封装的集成电路器件，是电子电路设计领域应用极为广泛的基础半导体元器件，在消费电子、工业控制板卡、老式家电控制模块、教学实验电路、小批量电子试制产品中都承担着核心信号处理、逻辑运算、电源管控或是信号放大的功能。这类封装的器件诞生较早，凭借安装便捷、焊接难度低、无需专用焊接设备即可完成手工焊接、检修替换方便的特性，至今仍在对器件体积没有极致压缩要求的电路场景中大量使用，很多入门级电子开发项目、学生电子竞赛作品、老式工控设备的维修替换场景中，都能见到这类封装器件的身影。

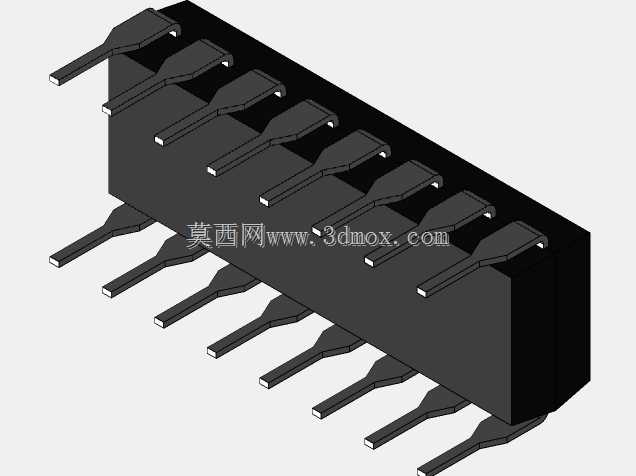

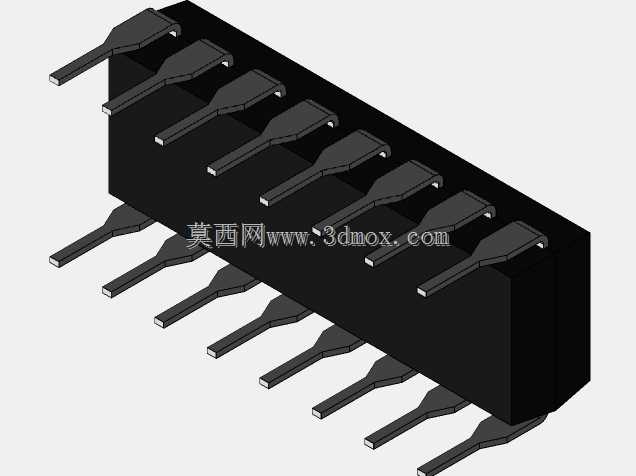

从设计思路来看，这款器件采用标准双列对称引脚布局，黑色环氧塑封主体将内部的半导体晶圆、键合引线完全密封包裹，能够隔绝外界水汽、灰尘与机械外力对内部精密晶圆结构的损伤，两侧对称引出的金属引脚经过镀锡处理，具备优秀的可焊性与导电性能，引脚间距遵循行业通用的2.54mm标准间距，能够完美匹配通用万用板、标准直插IC插座以及对应规格的印制电路板焊盘，无需额外定制安装基座即可完成装配。

从外形与安装边界来看，器件整体为规整的长方体塑封结构，两侧引脚向外平直引出后做向下弯折处理，形成垂直于电路板的安装姿态，安装时引脚穿过电路板对应焊盘孔后在背面完成焊接，器件主体与电路板表面保持微小间隙，既能够避免器件底部与电路板走线发生短路，也能为器件工作时的热量散发预留一定的空气流通空间。塑封主体的棱角做了微小的圆弧过渡处理，避免生产装配过程中锋利边角划伤操作人员或是损坏周边线材，器件一端设置有明显的极性标识缺口，能够帮助装配人员快速识别引脚排列顺序，避免装反导致的电路烧毁问题。这类器件的引脚具备一定的机械强度，同时保留了适当的韧性，手工插件时轻微调整引脚间距也不会出现引脚断裂的问题，能够适配小批量生产中的手工装配需求，也方便维修时的拆卸与替换操作，在很多对生产成本敏感、装配工艺以手工为主的中小批量电子生产场景中，这类封装的集成电路始终是可靠性与成本平衡的优选方案。
