弯臂式带座铰接支撑座结构设计

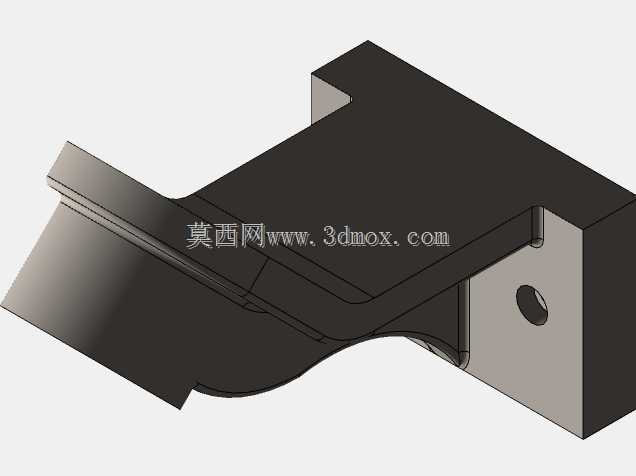

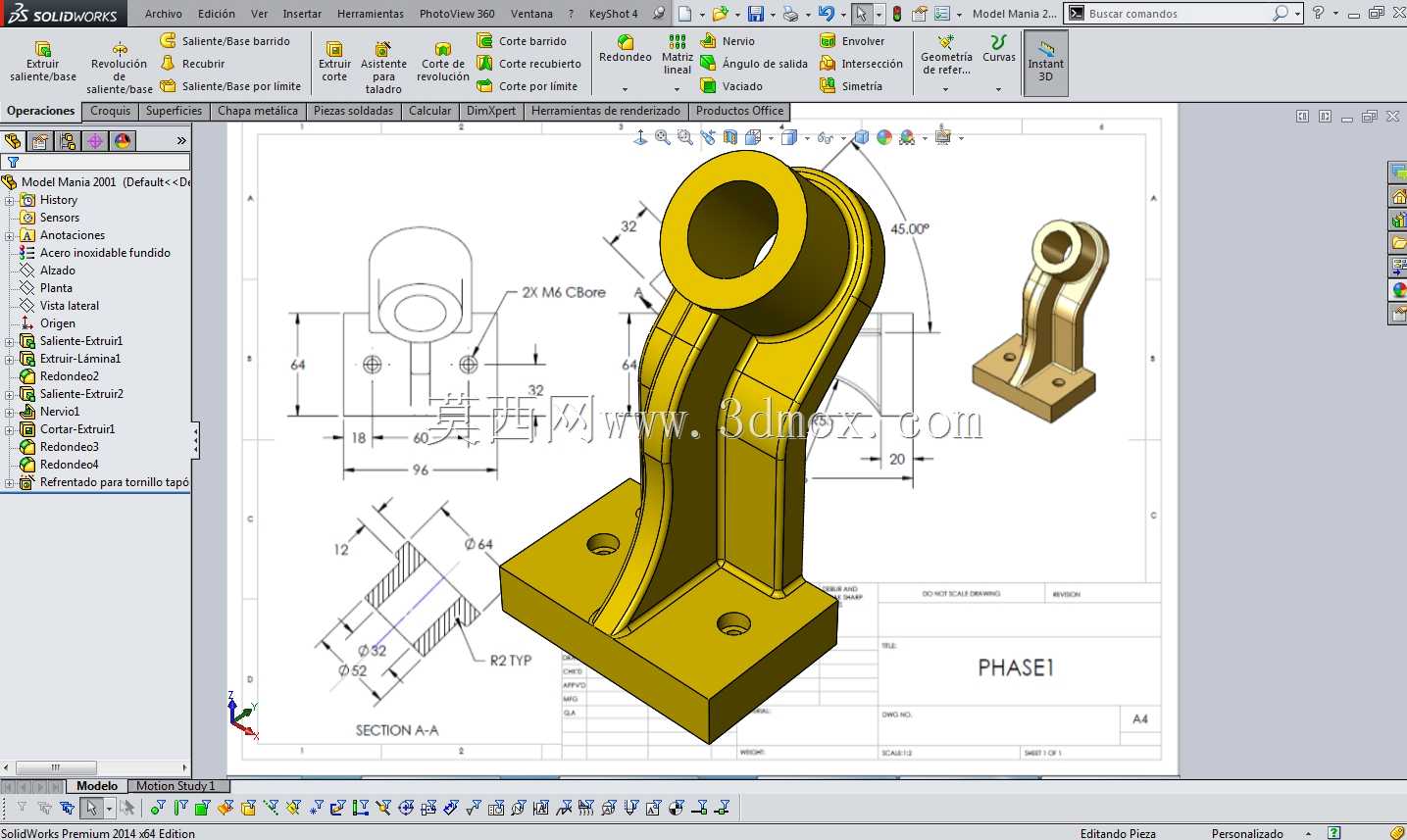

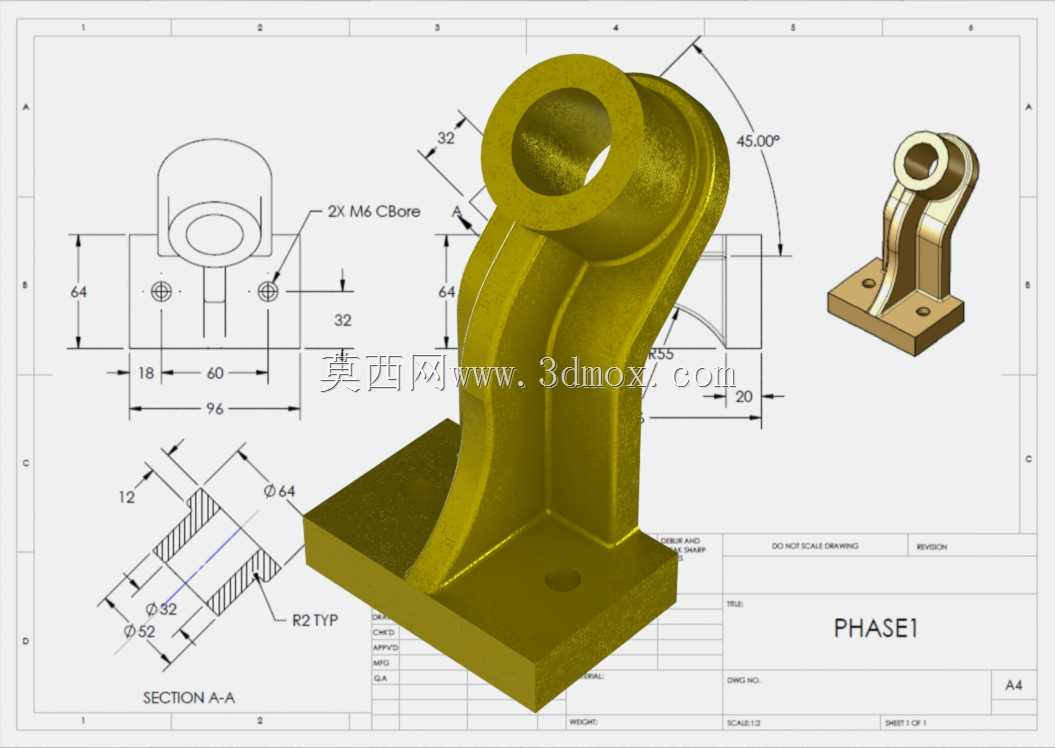

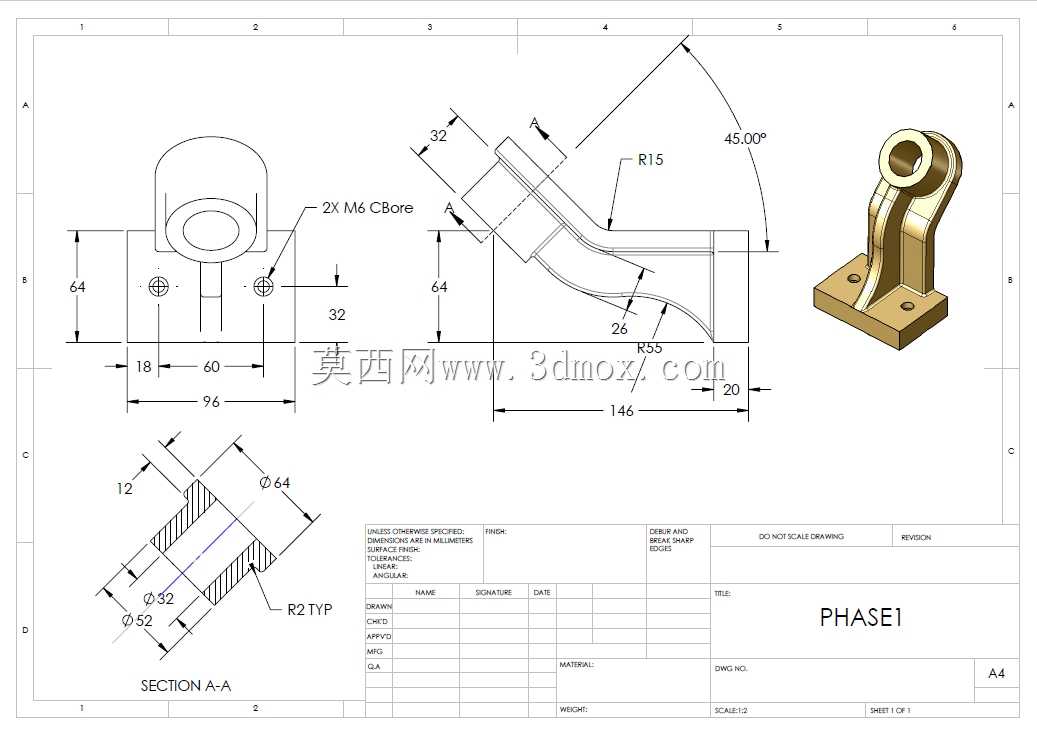

该弯臂式带座铰接支撑座属于通用机械传动与支撑类零部件，主要应用在各类需要实现角度铰接、载荷传导的工业设备场景中，常见于轻工机械的连杆传动机构、小型自动化设备的摆臂支撑部位、输送线的导向摆架连接端，以及各类工装夹具的角度调节支撑位置，承担着连接固定基座与摆动执行部件、传递工作载荷、限定铰接转动轨迹的核心作用，能够在设备运行过程中为摆动类部件提供稳定的转动支点，同时承受部件运行产生的径向与轴向复合载荷，避免铰接部位出现应力集中导致的结构变形或失效。从功能特性来看，该零件底部为方形安装基座，基座上设置有两个对称的沉头安装孔，可通过内六角螺栓将整个支撑座稳固锁紧在设备的安装基准面上，沉孔结构能够保证螺栓安装后头部不突出基座表面，避免与周边运动部件产生干涉；上部为带通孔的铰接圆筒结构，通孔可穿装铰接销轴或转轴，与外部摆臂、连杆类部件形成转动副，实现部件间的相对转动；中间连接段采用弧形弯臂结构，按照45度倾斜角度衔接底部基座与上部铰接筒，既能够满足特定的安装空间避让需求，让上部铰接点的位置避开基座安装面的正上方区域，适配周边部件的布局要求，又通过流线型的弯臂过渡优化了应力传递路径，相比直角连接结构能够有效降低转角处的应力集中系数，提升零件整体的抗载荷能力。在设计思路上，该零件充分结合了安装边界与受力需求进行结构优化，底部方形基座的长宽尺寸为96mm与64mm，两个安装孔的中心距为60mm，孔中心距离基座侧边的距离为18mm，能够适配多数通用设备的安装孔位布局；上部铰接筒的中心距离基座安装面的垂直高度为64mm，弯臂侧面的加强结构厚度为32mm，铰接筒的外径为64mm，内部铰接通孔直径为32mm，端部设置有R2的过渡圆角，所有锐边均做了倒角处理，既避免了安装过程中划伤操作人员，也减少了热处理环节的应力开裂风险；基座与弯臂衔接处、弯臂与铰接筒衔接处均采用平滑圆弧过渡，在保证整体结构强度的前提下尽可能去除非受力区域的冗余材料，降低零件自身重量，实现轻量化与结构强度的平衡。零件的铰接筒端面还预留了两个M6的螺纹沉孔，可用于安装铰接部位的防尘端盖或者轴向限位挡板，避免销轴在转动过程中出现轴向窜动，同时阻挡外界粉尘、碎屑进入铰接转动面，延长铰接副的使用寿命。
