油田游梁式抽油机曲柄平衡结构三维模型

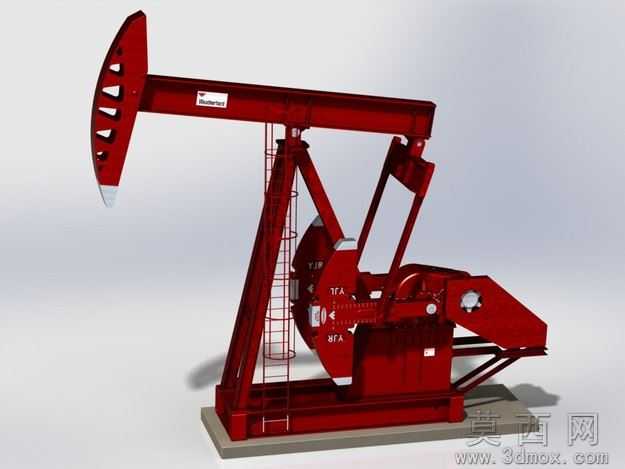

本模型为油田常用的游梁式曲柄平衡抽油机，也就是俗称的“磕头机”三维设计成果，建模全程采用SolidWorks2012版本完成，从核心零部件的参数化草图绘制起步，首先完成底座、支架、游梁、曲柄连杆、驴头、减速箱、驱动电机等独立零件的建模，每一个零件都严格参照实际抽油机的尺寸比例设定参数，比如曲柄的配重块偏心距、连杆长度、游梁摆动角度范围都按照真实采油设备的设计规范进行约束，零件建模完成后通过同轴、面重合、距离限制等装配约束完成总装，同时添加了曲柄旋转带动游梁往复摆动的运动仿真约束，可直观模拟抽油机上下冲程的完整作业动作。

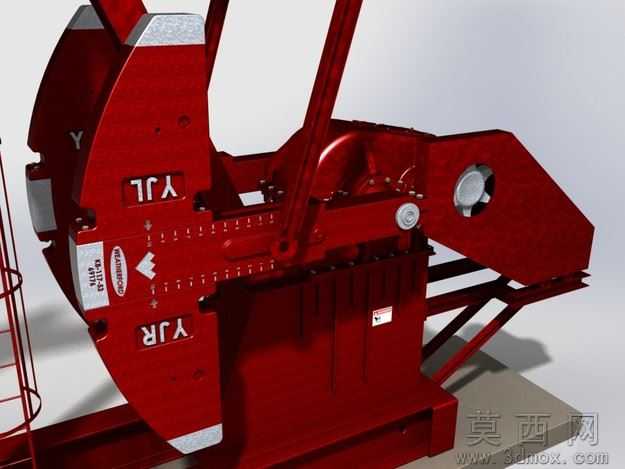

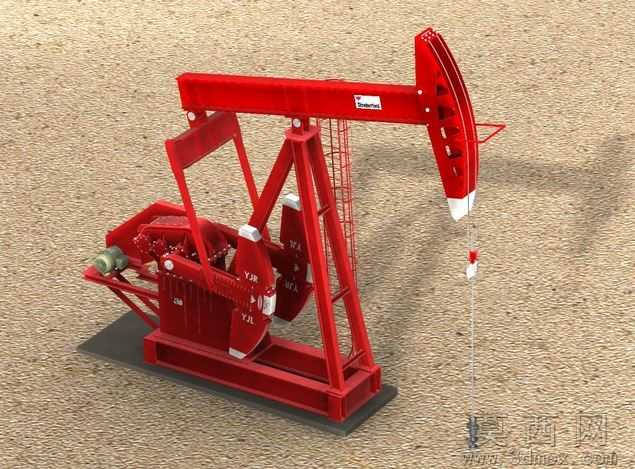

材质渲染方面，模型主体结构采用工业哑光红漆金属材质还原抽油机的经典外观，配重块做了深灰铸铁质感处理，爬梯、底座部分添加了轻微的磨损做旧效果，地面采用砂石纹理的油田场地材质，渲染输出的效果图还原了设备在野外作业场景的真实视觉效果，所有材质参数均适配SolidWorks内置渲染器，无需额外插件即可调出一致的展示效果。

结构原理上，该模型还原了曲柄平衡抽油机的核心工作逻辑：驱动电机输出动力经减速箱减速后带动曲柄做圆周旋转，曲柄通过连杆将旋转运动转化为游梁绕支架支点的上下往复摆动，游梁前端的驴头随之带动悬绳器及井下抽油泵柱塞做上下冲程运动，实现原油的提升抽取，曲柄上的可调配重块用于平衡上下冲程的载荷差，降低电机的功率损耗，提升设备运行稳定性。

软件兼容方面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，不会出现特征丢失、装配错位的问题，方便不同软件使用习惯的设计者进行二次修改。

研发教学应用层面，该模型既可以作为石油机械设计人员进行抽油机结构优化、载荷仿真分析的基础模型，也可作为高校机械专业、石油工程专业讲解连杆机构运动原理、采油设备结构的教学演示载体，还能用于石油开采场景的三维可视化展示素材，帮助从业者快速理解游梁式抽油机的构造与工作逻辑。
