工业用三角皮带长度检测校准装置

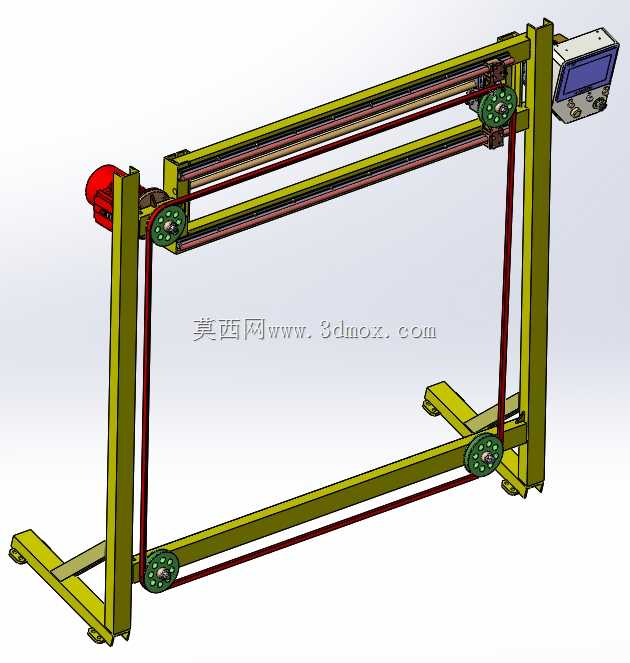

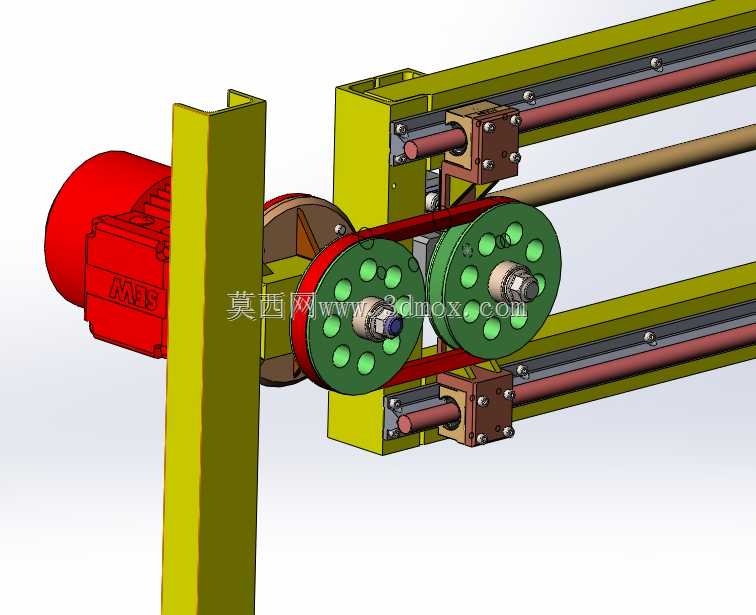

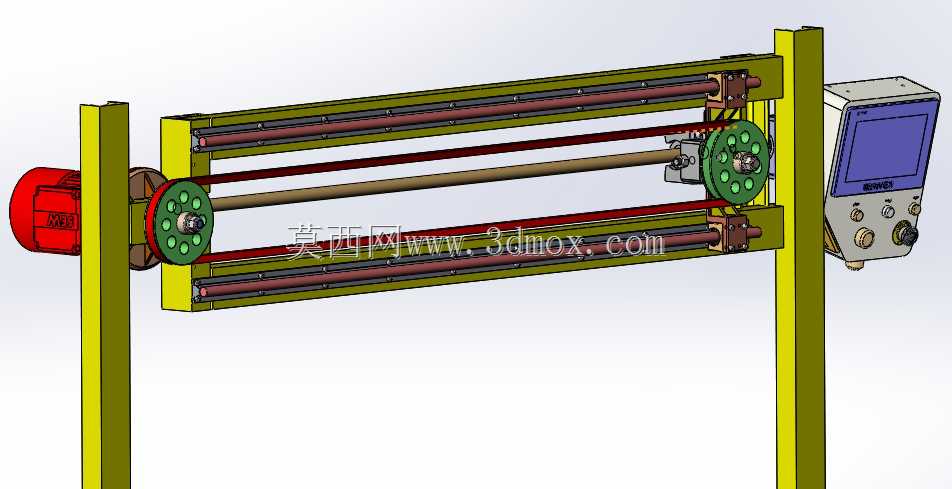

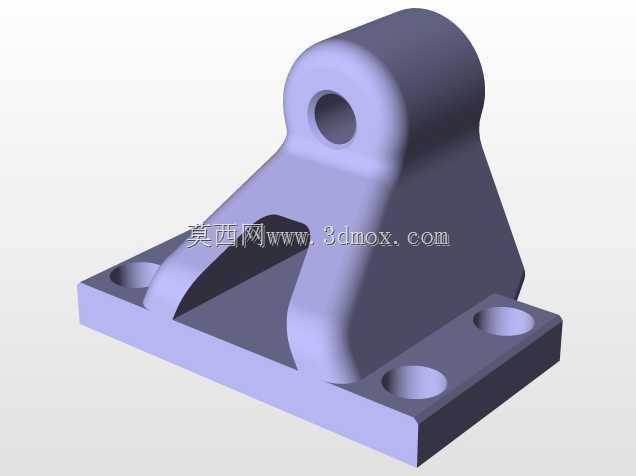

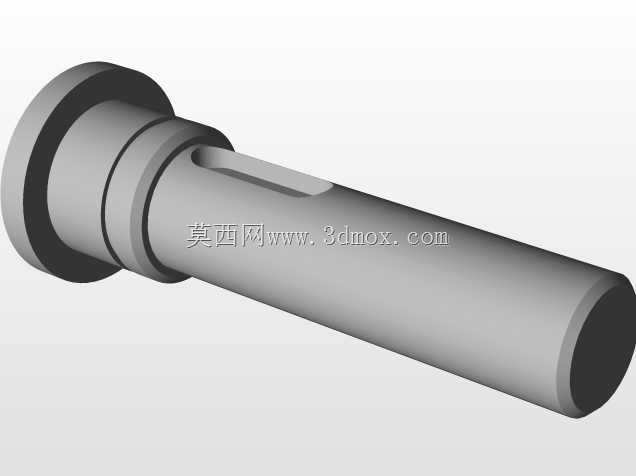

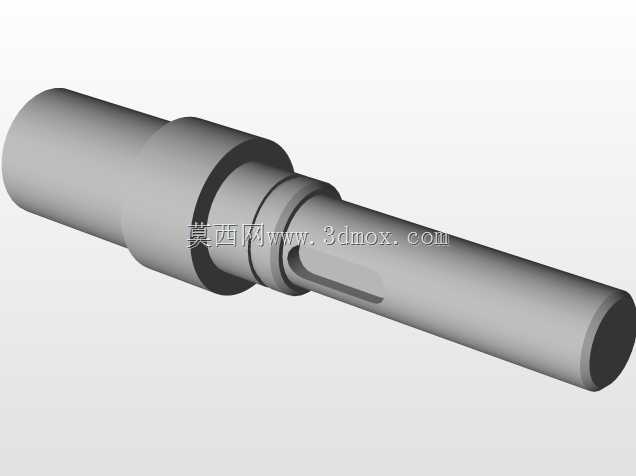

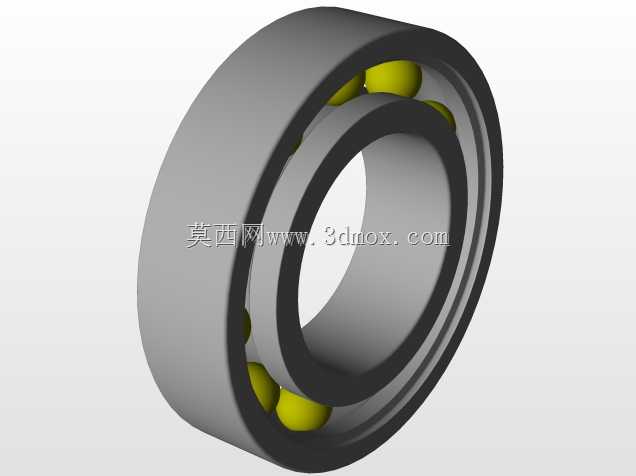

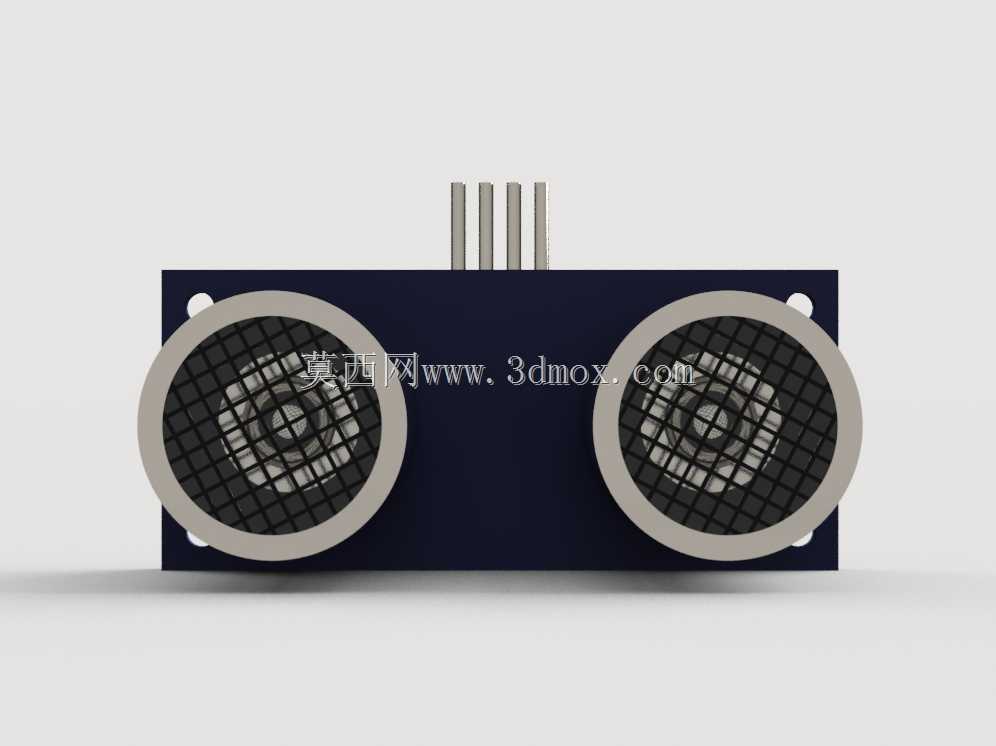

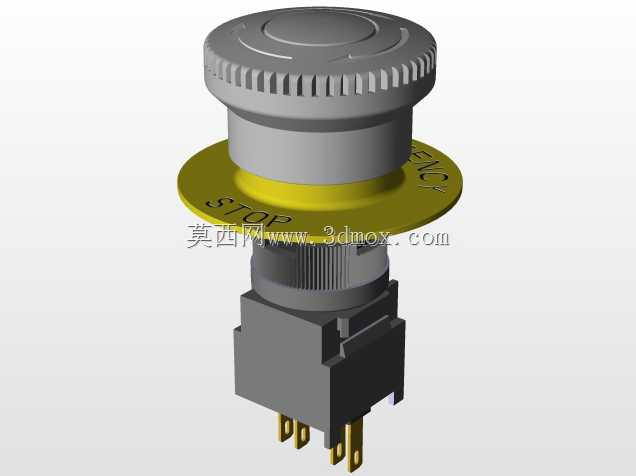

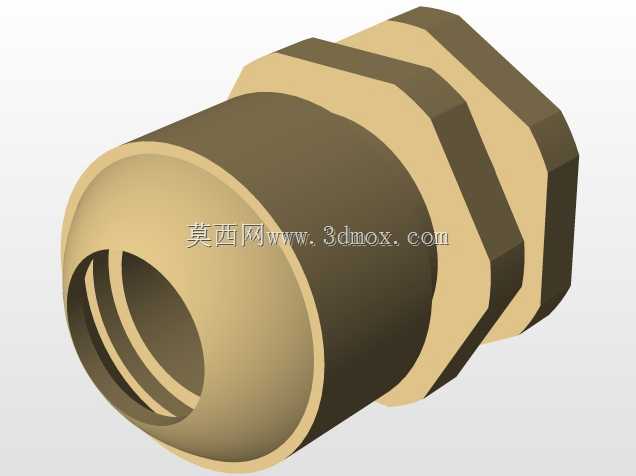

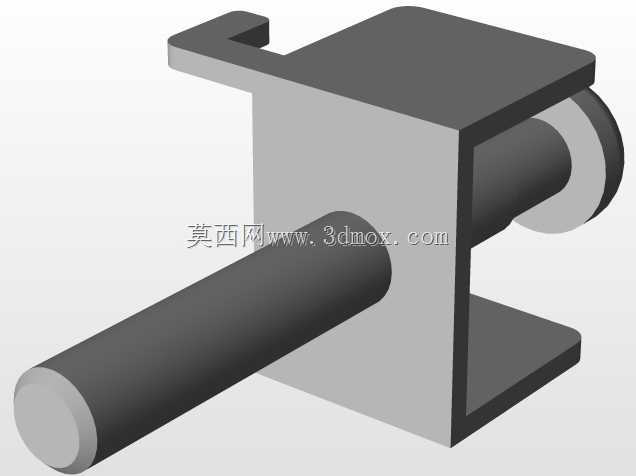

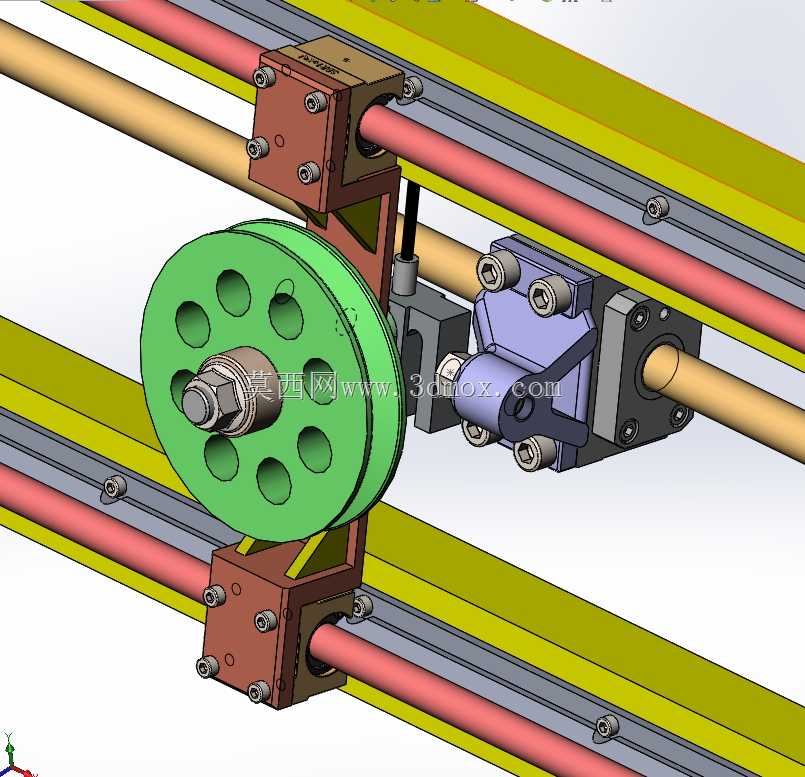

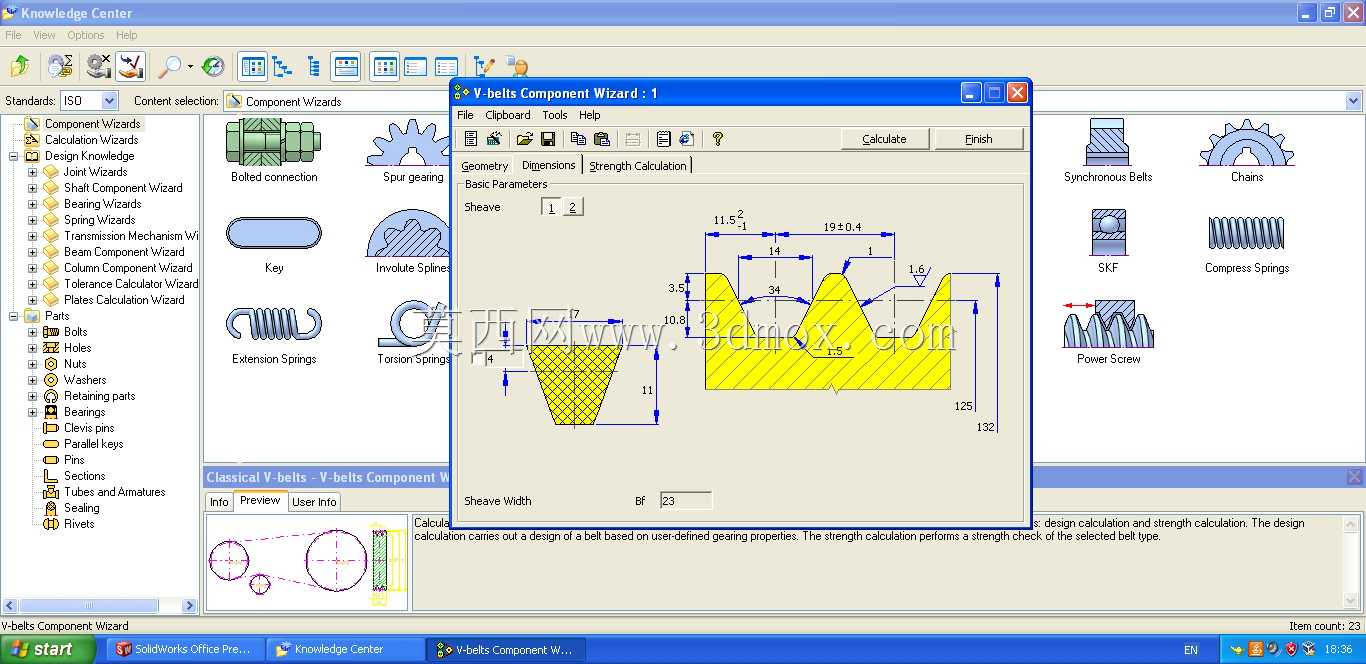

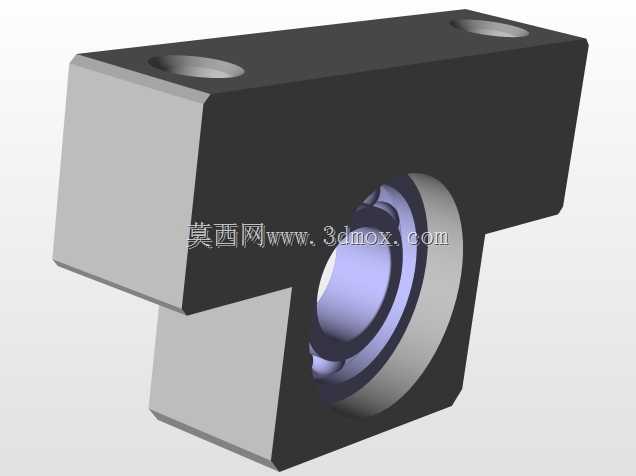

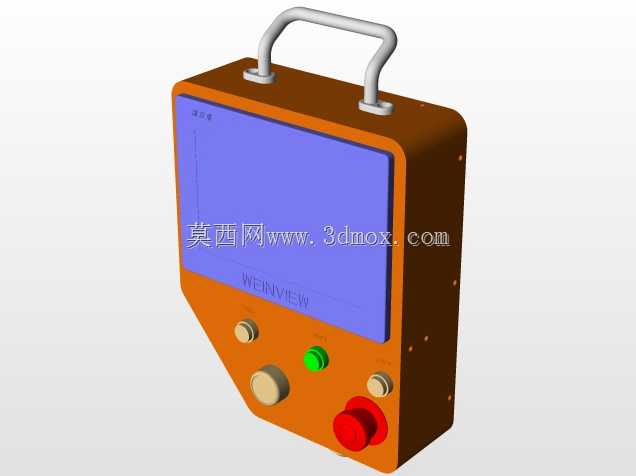

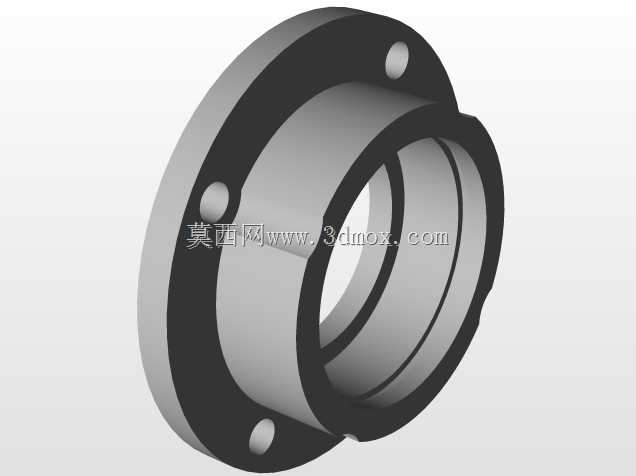

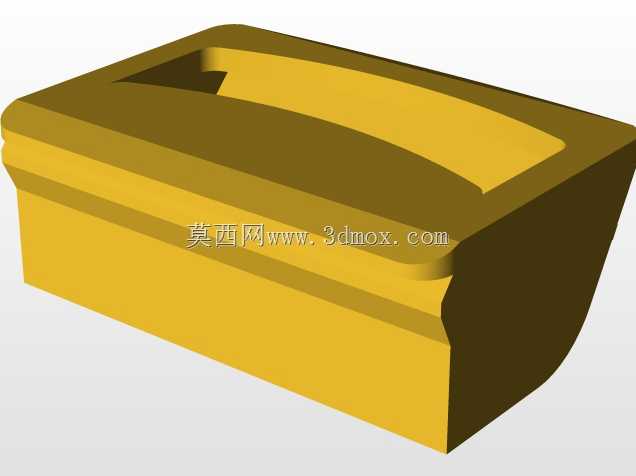

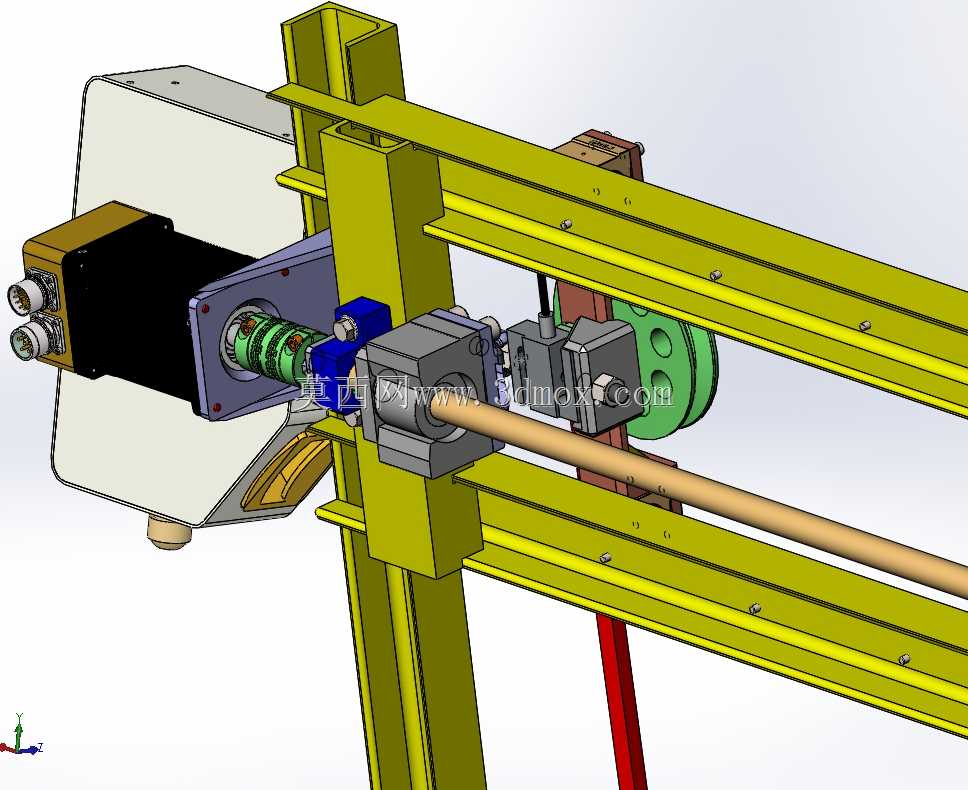

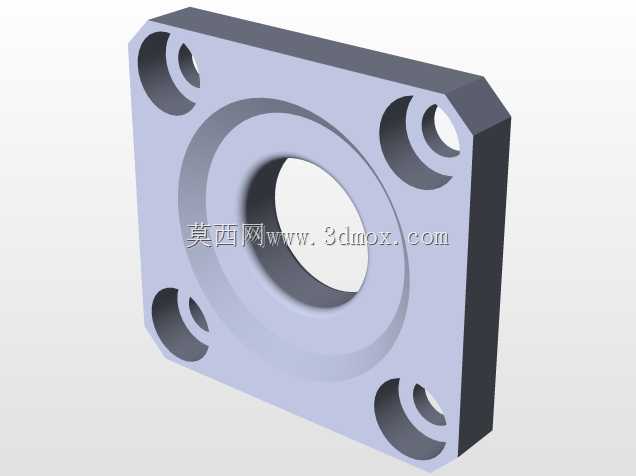

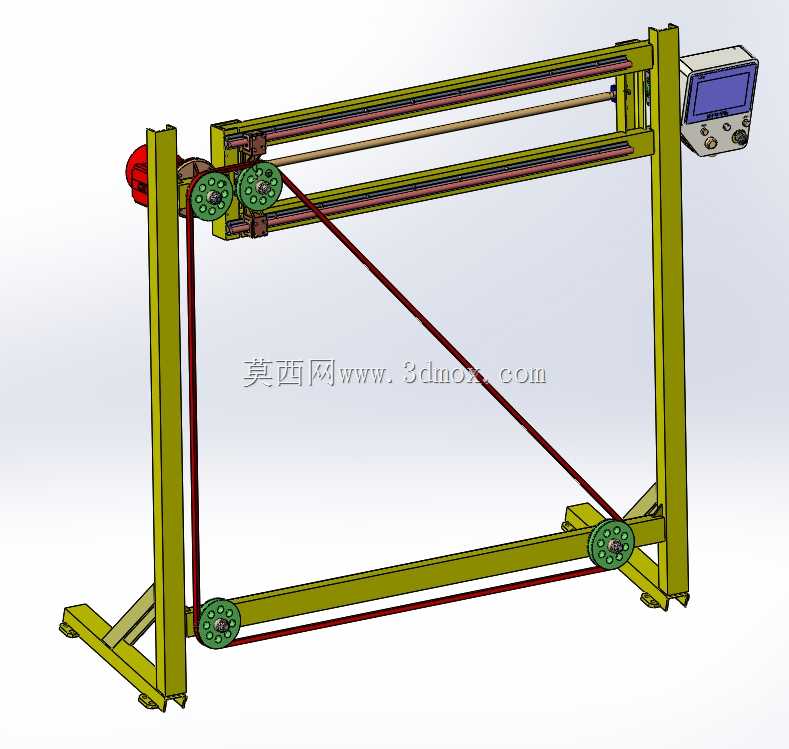

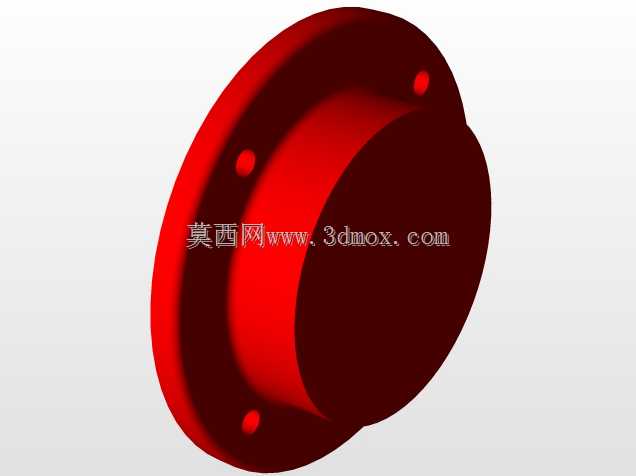

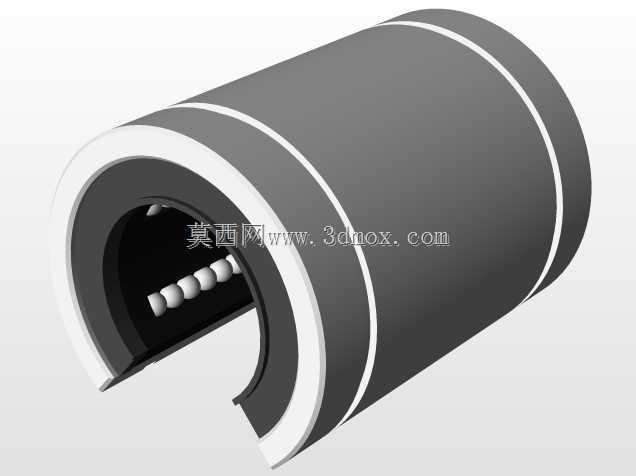

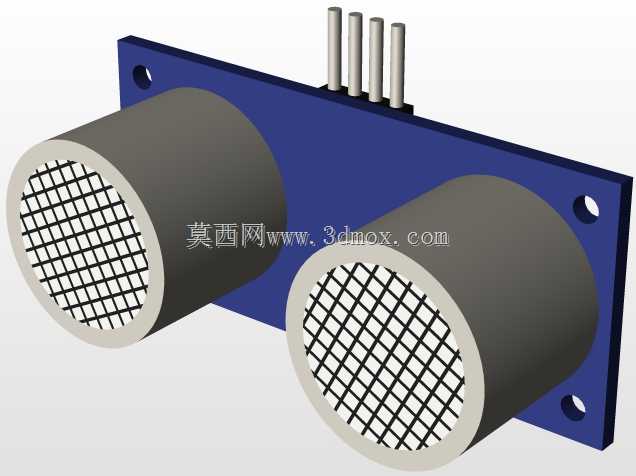

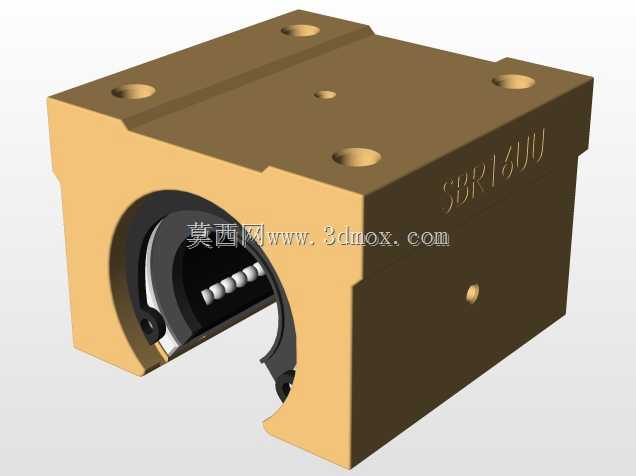

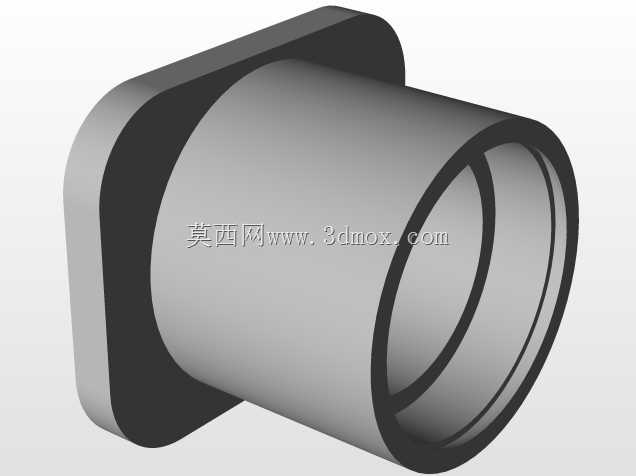

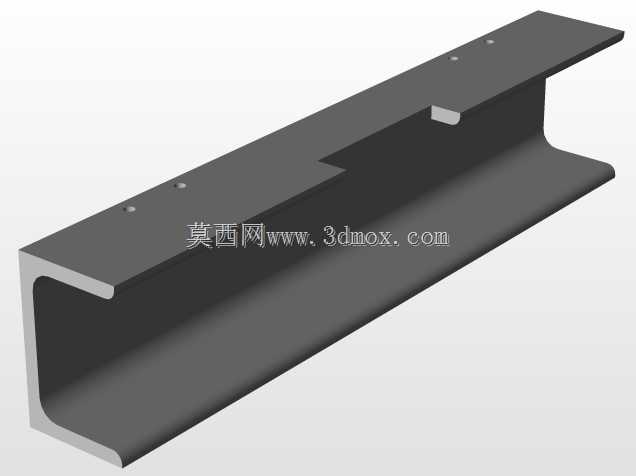

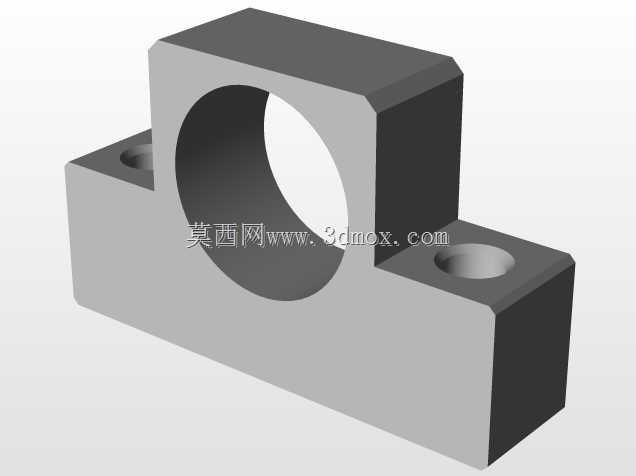

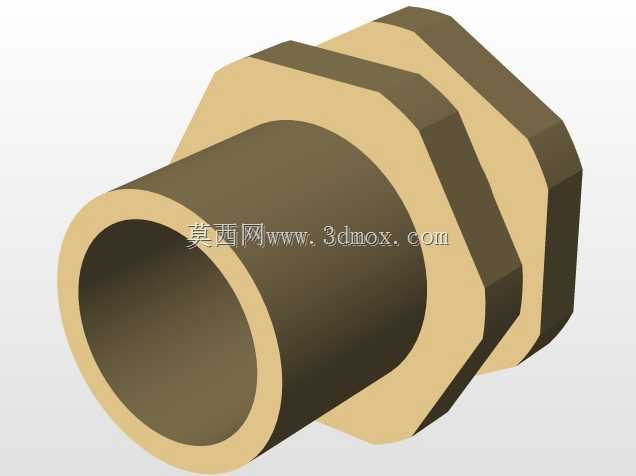

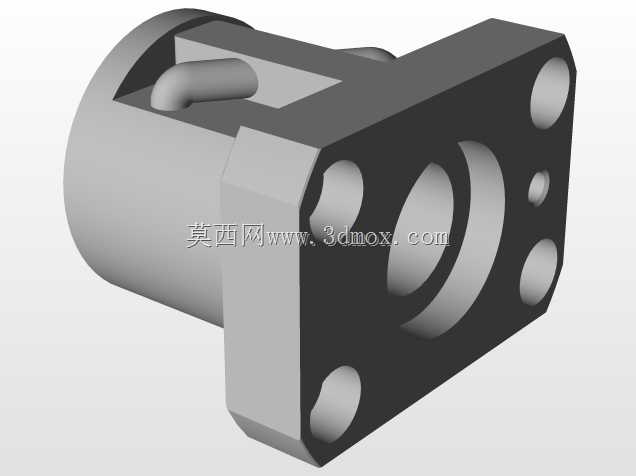

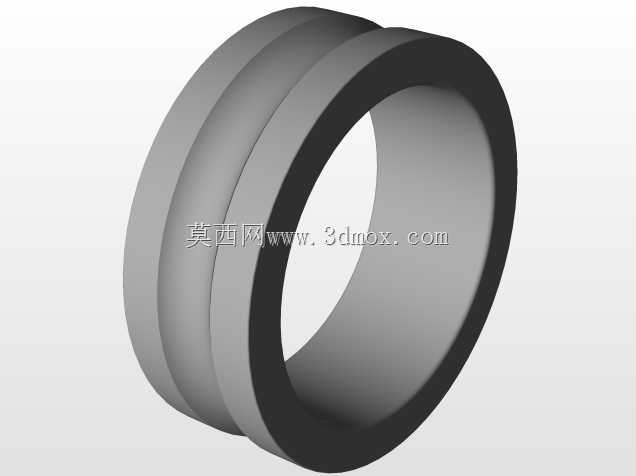

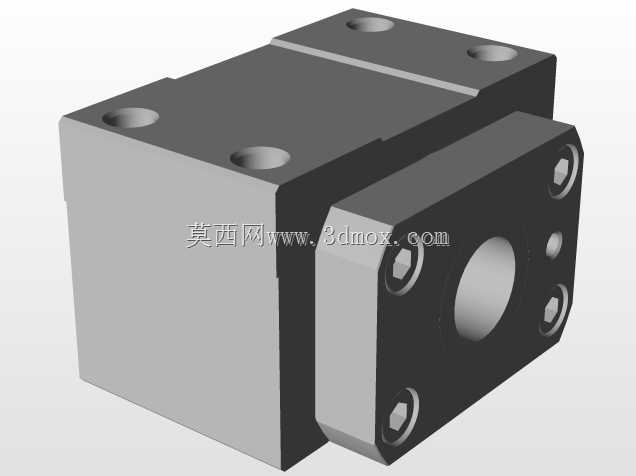

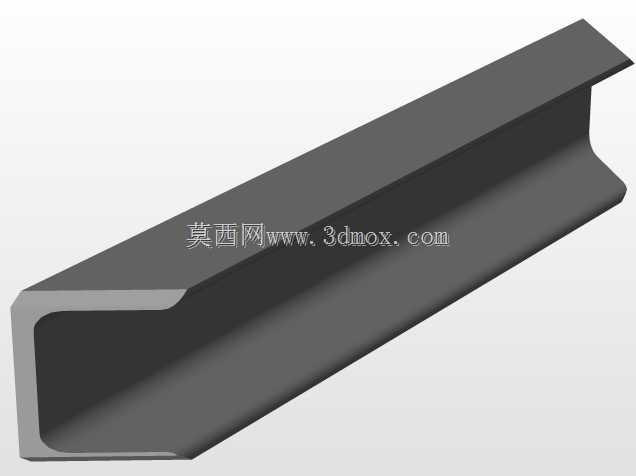

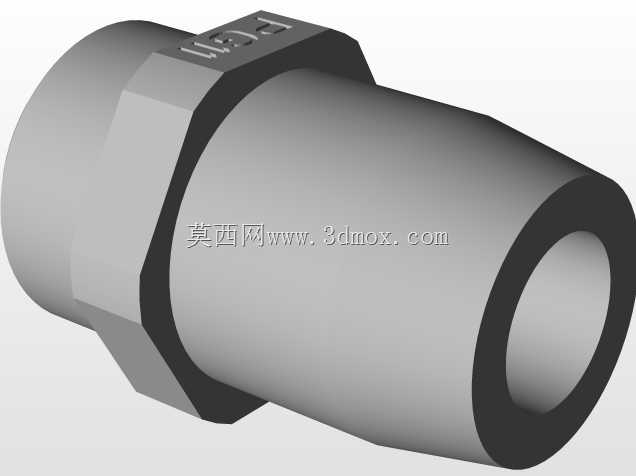

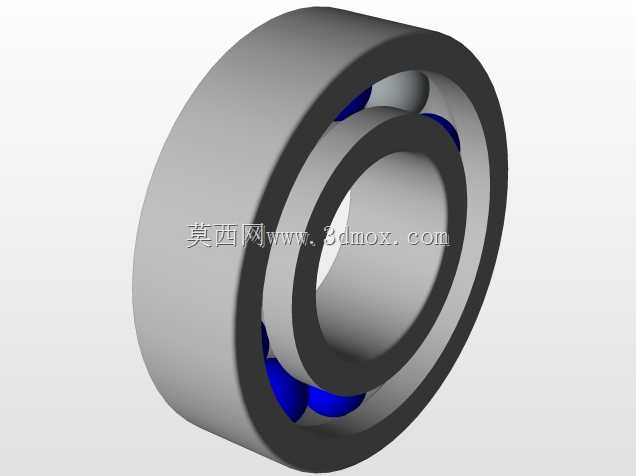

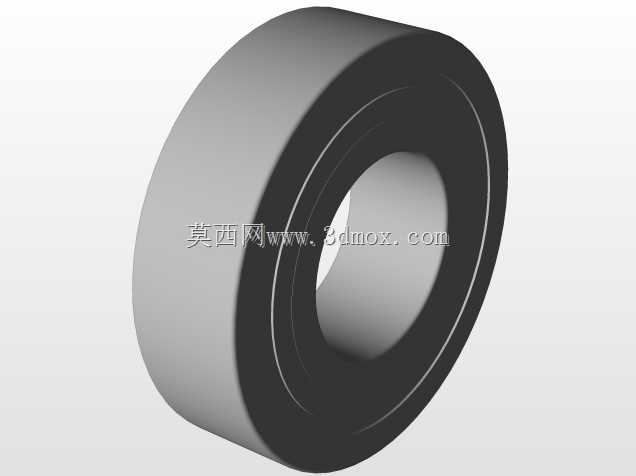

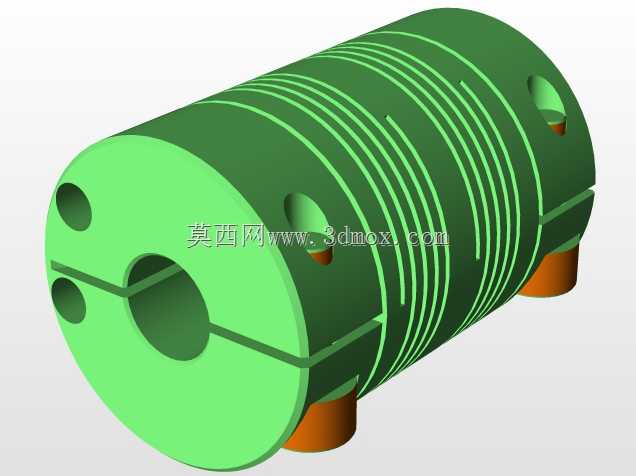

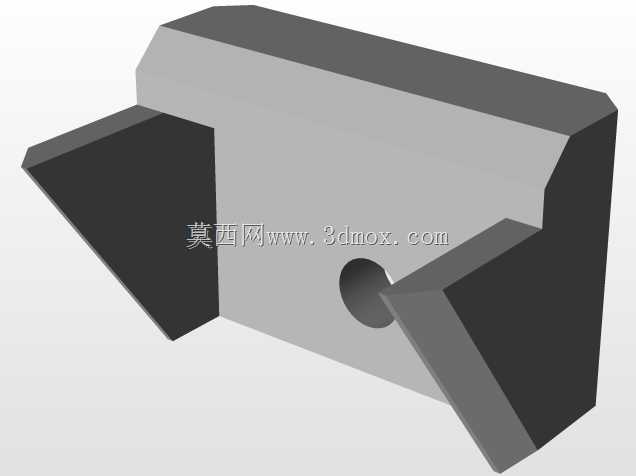

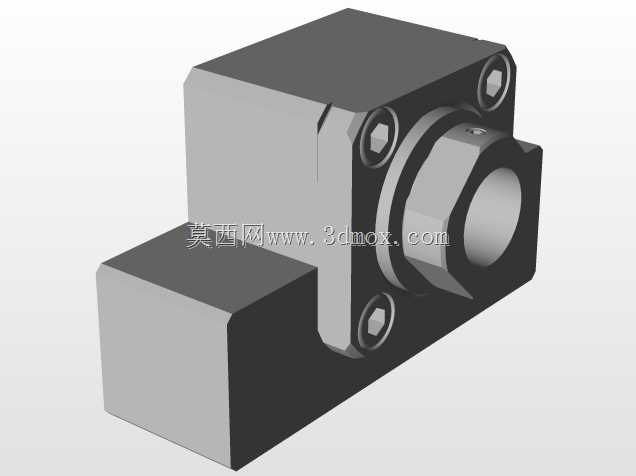

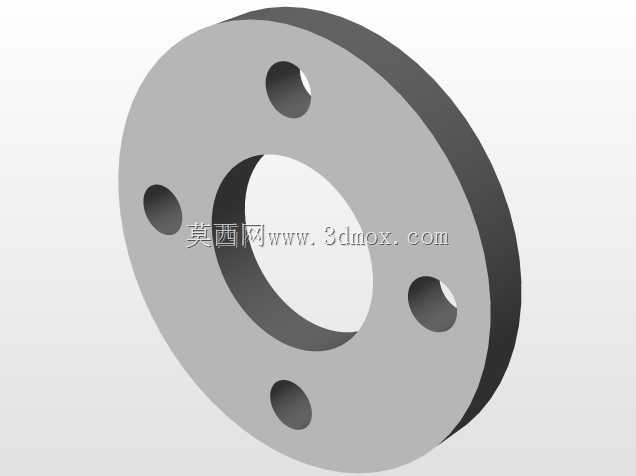

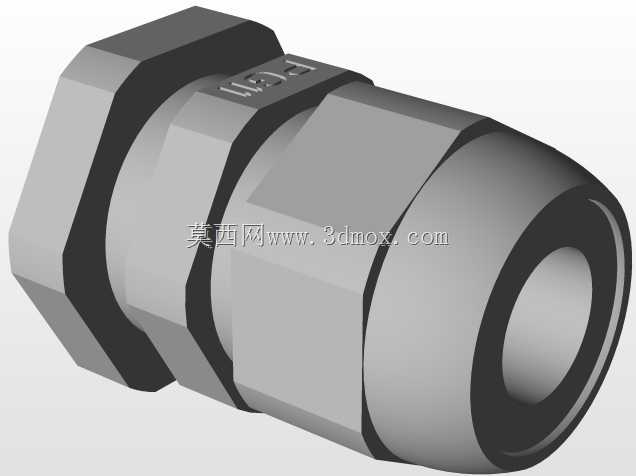

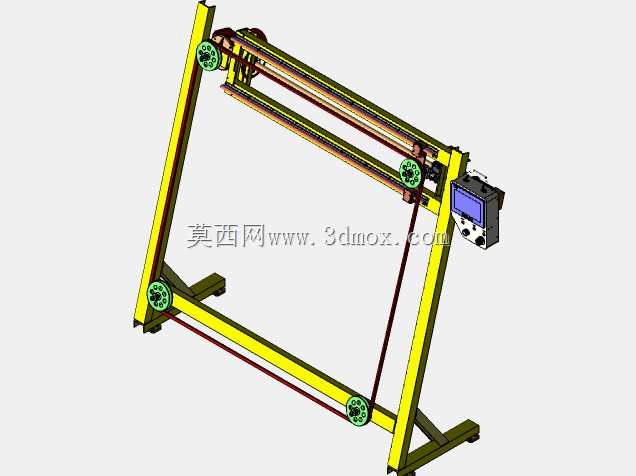

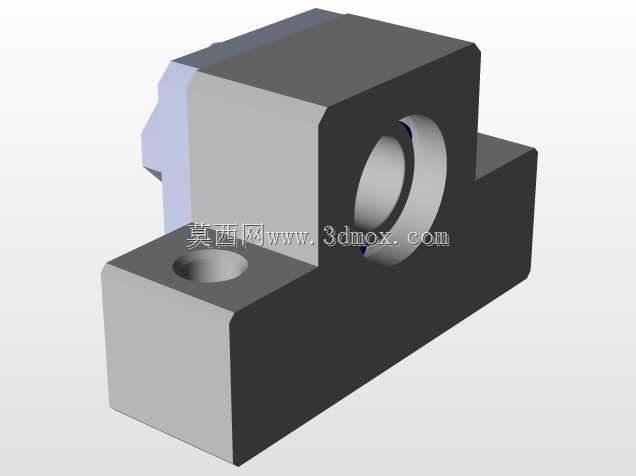

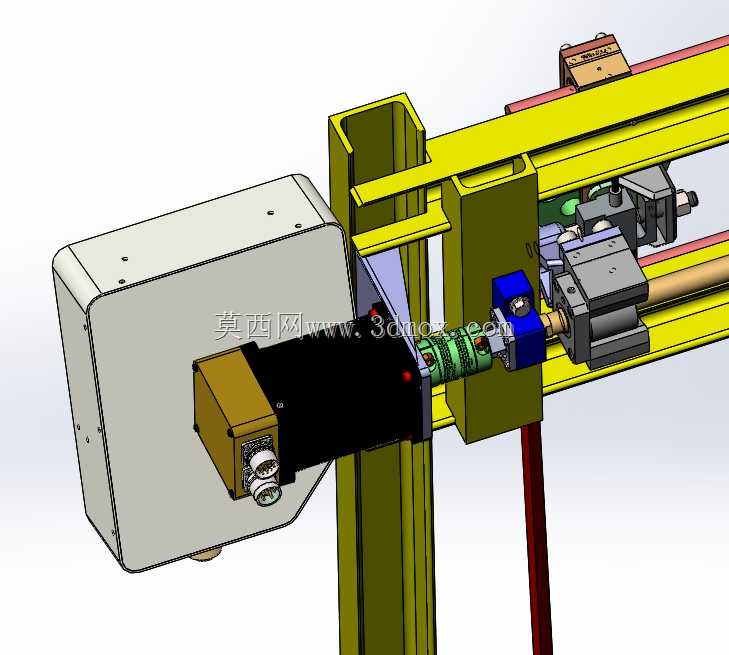

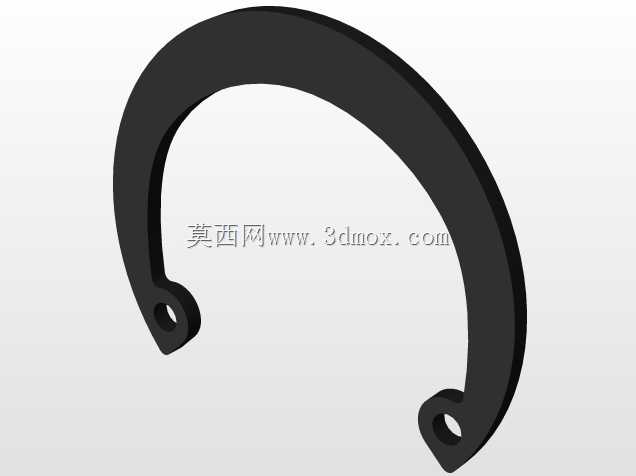

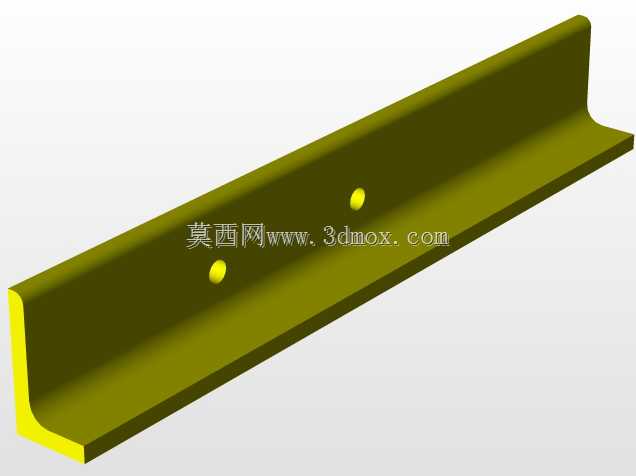

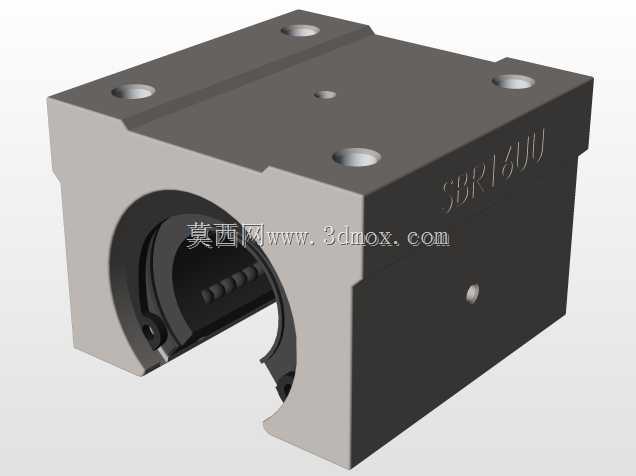

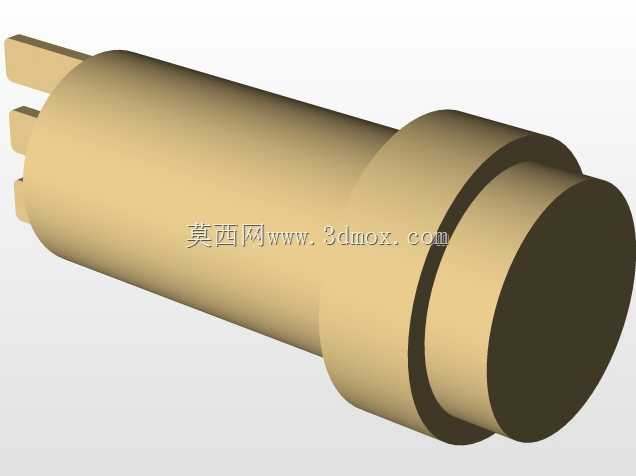

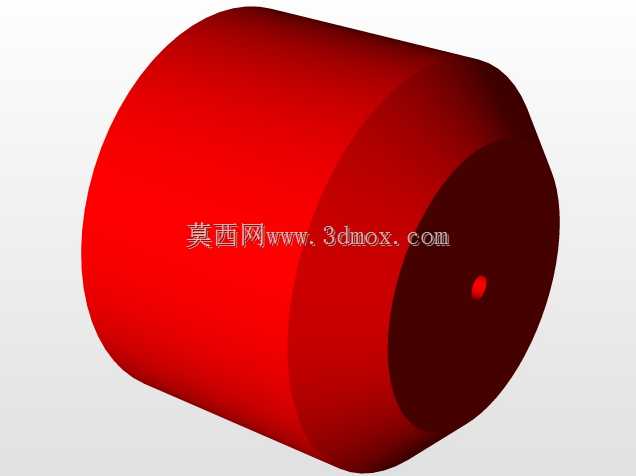

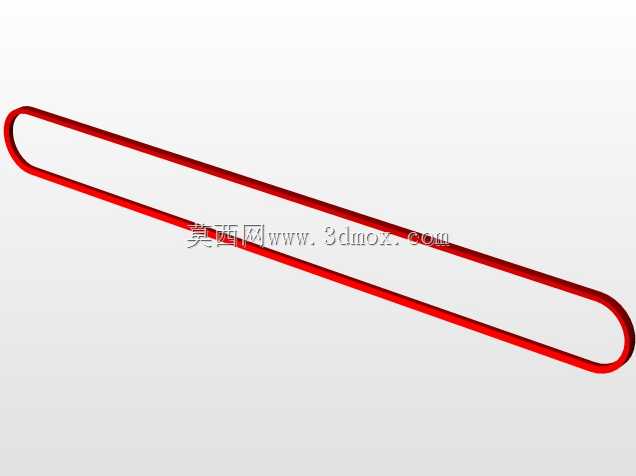

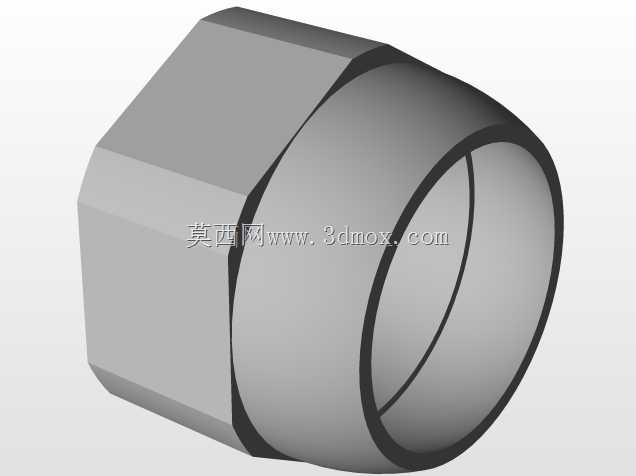

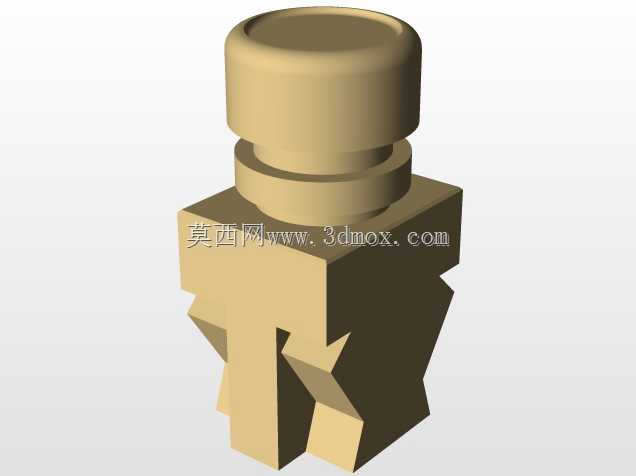

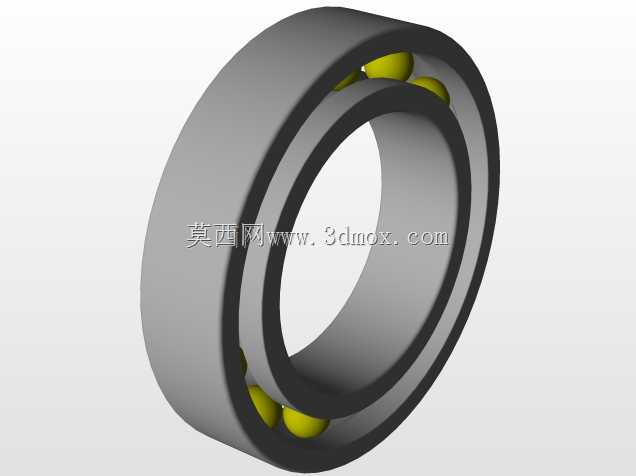

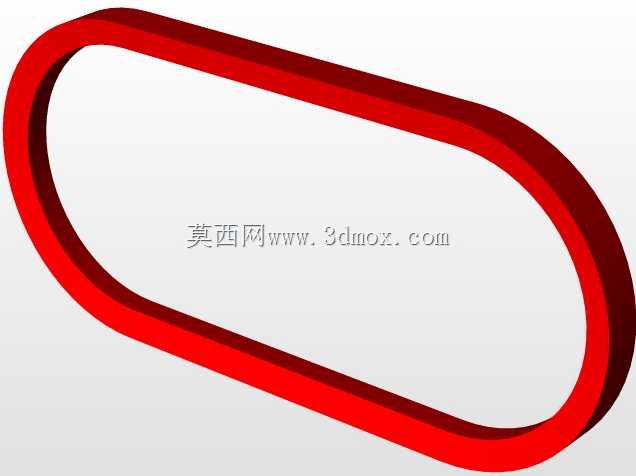

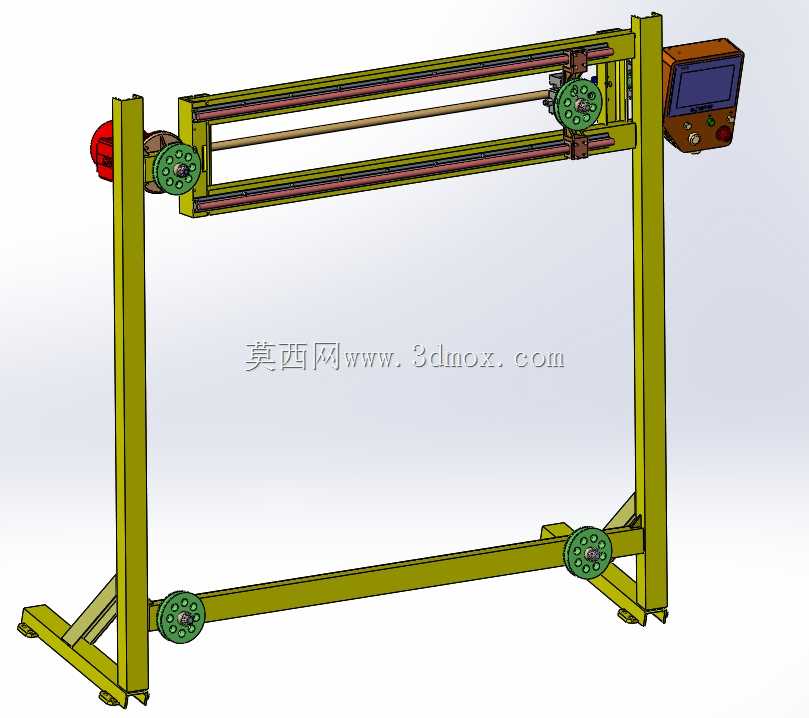

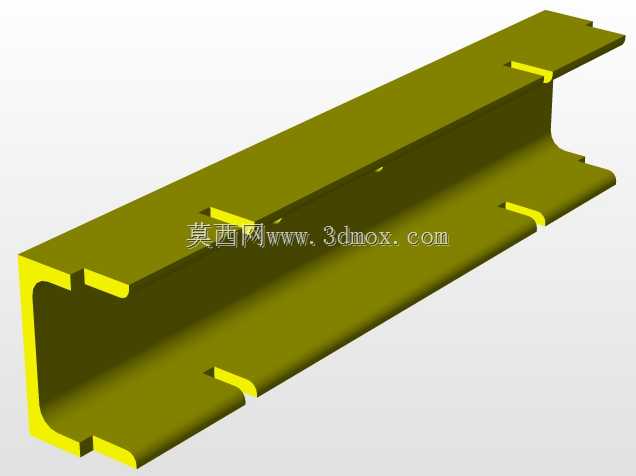

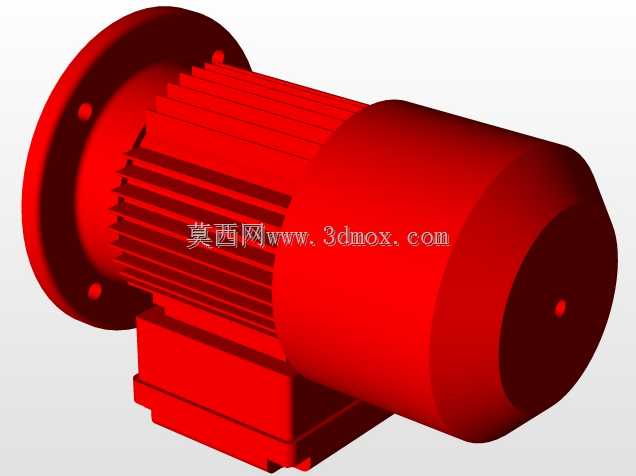

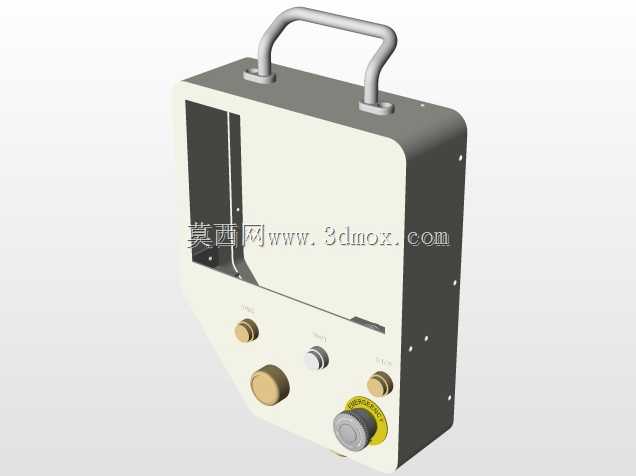

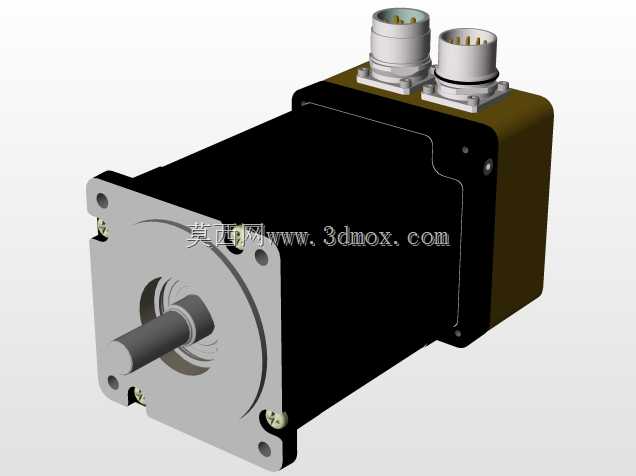

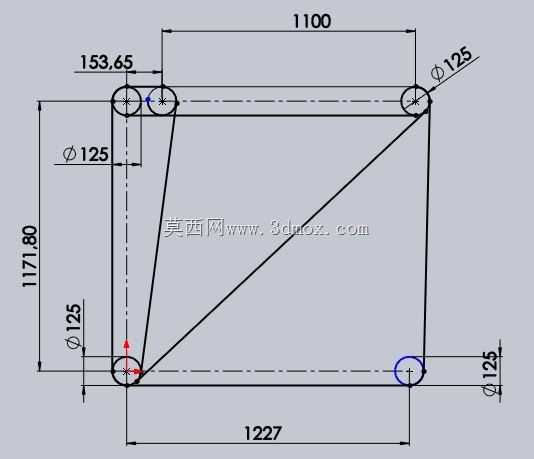

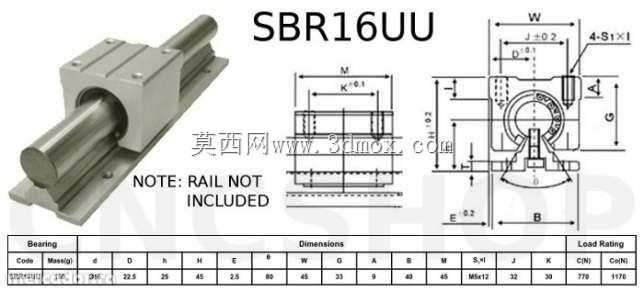

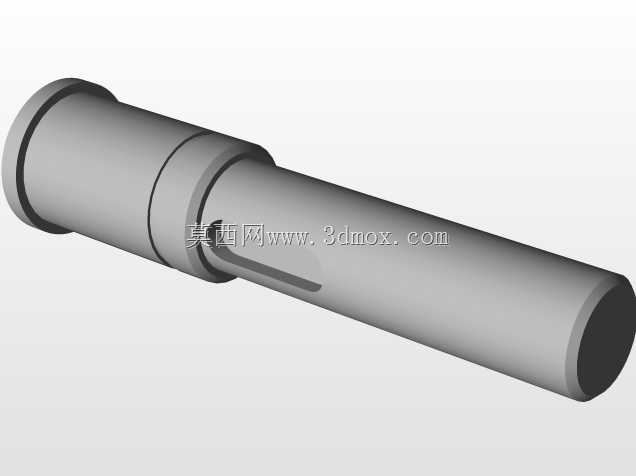

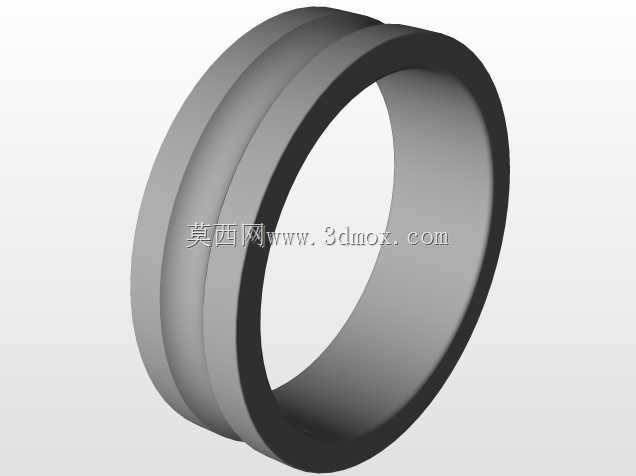

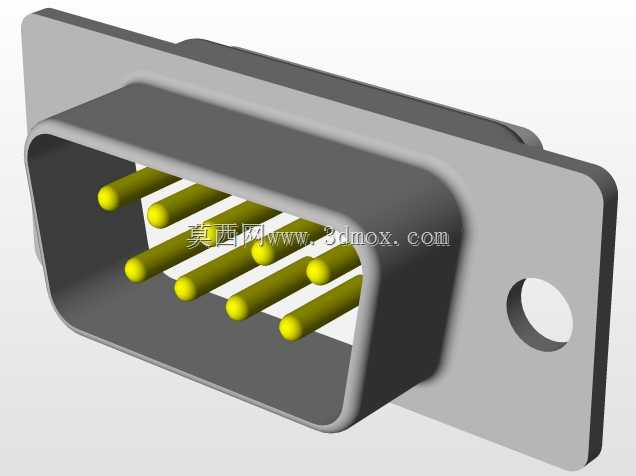

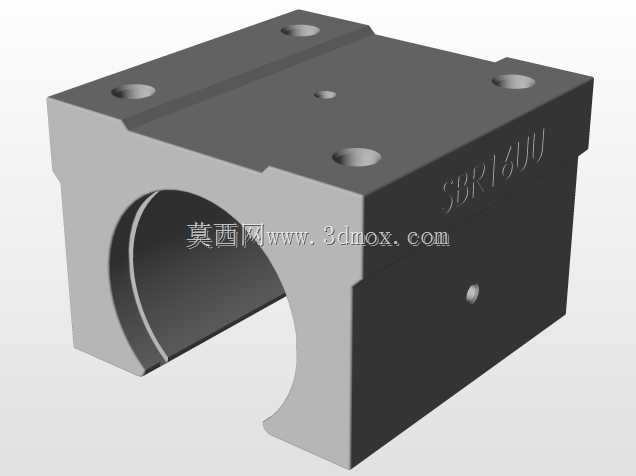

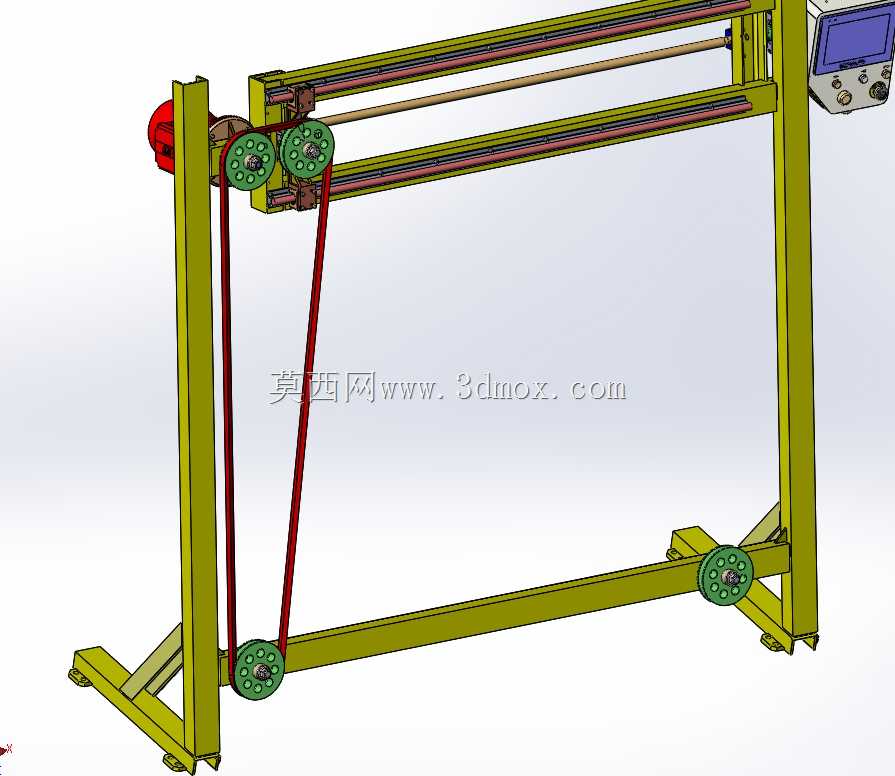

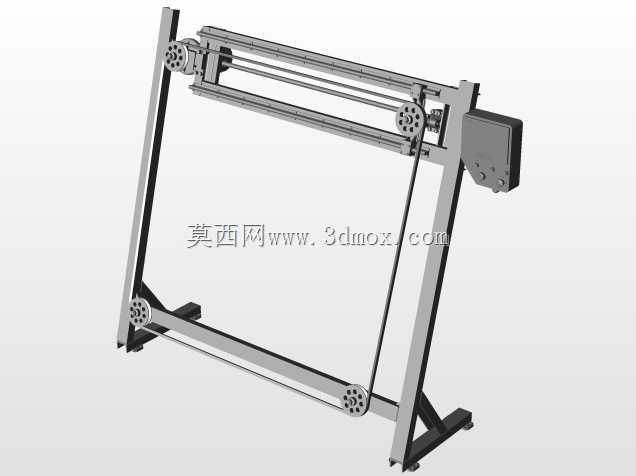

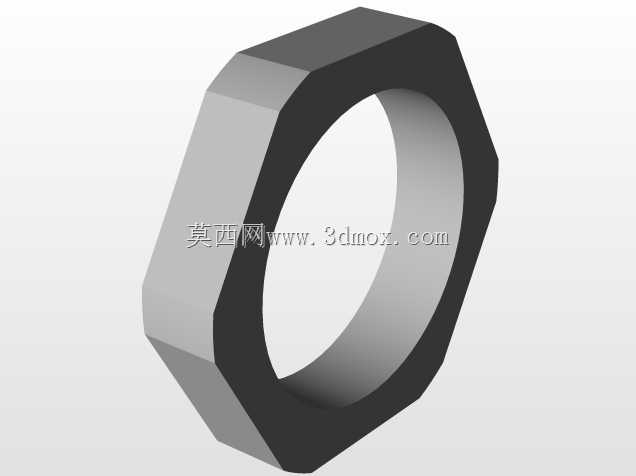

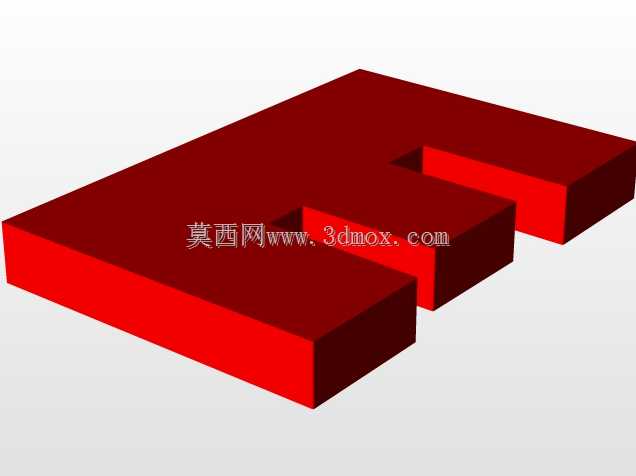

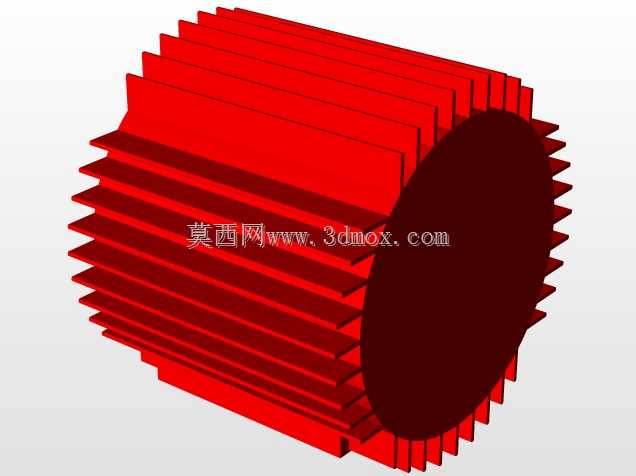

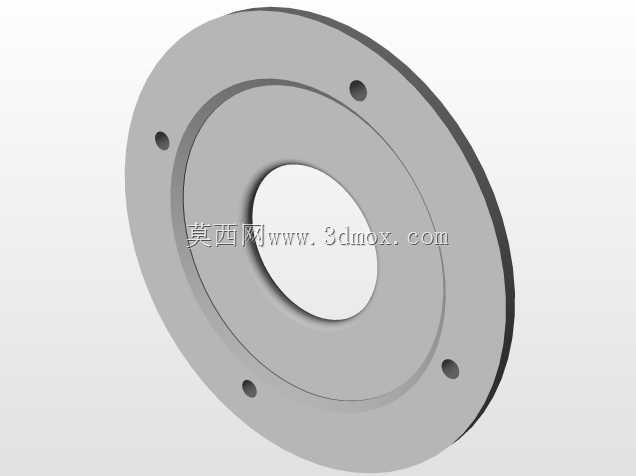

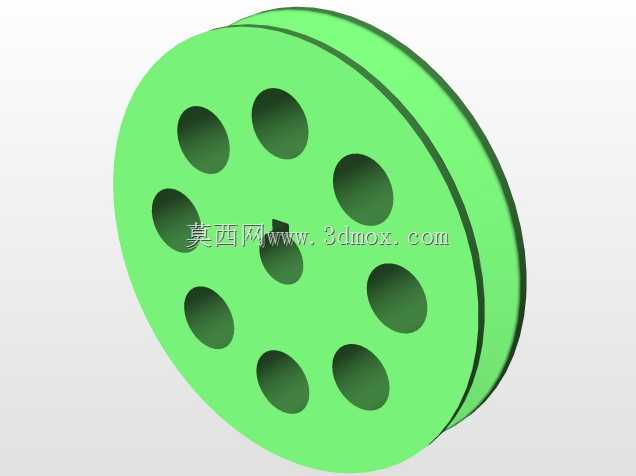

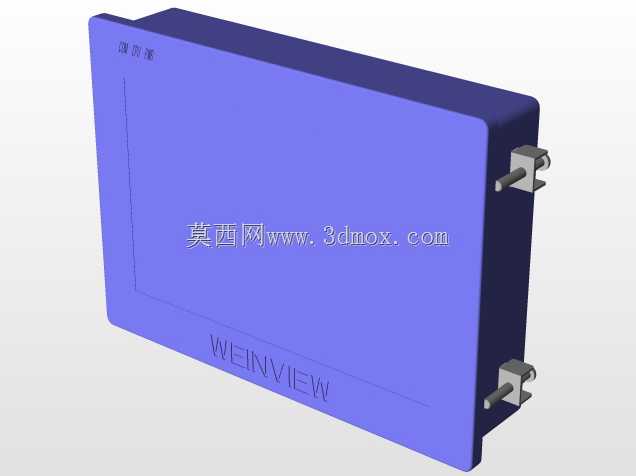

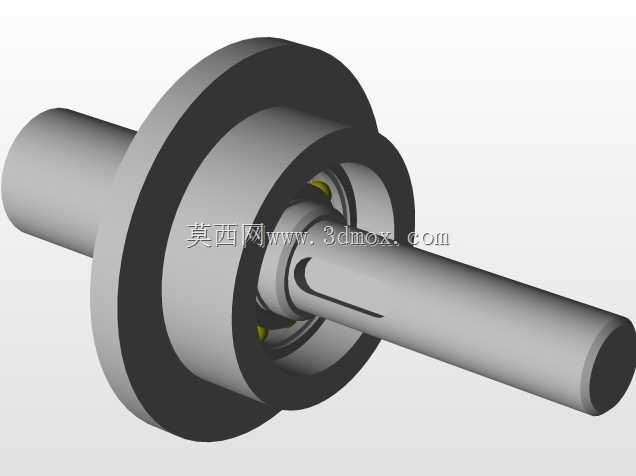

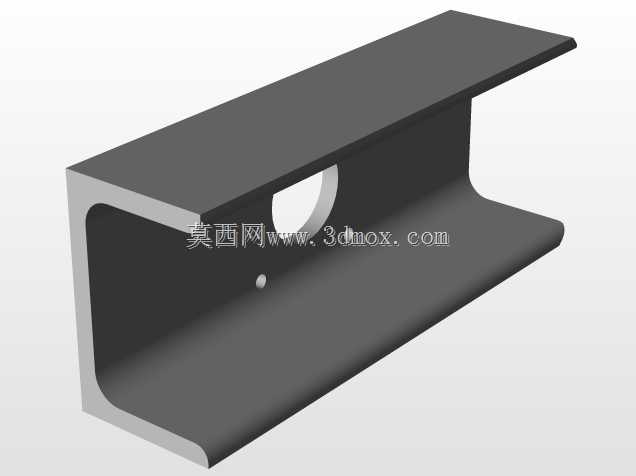

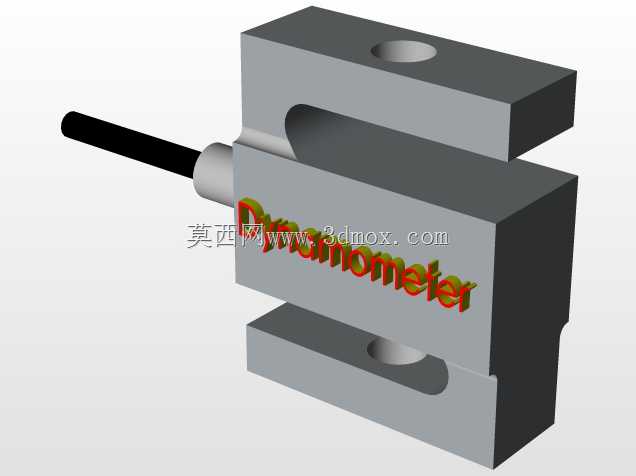

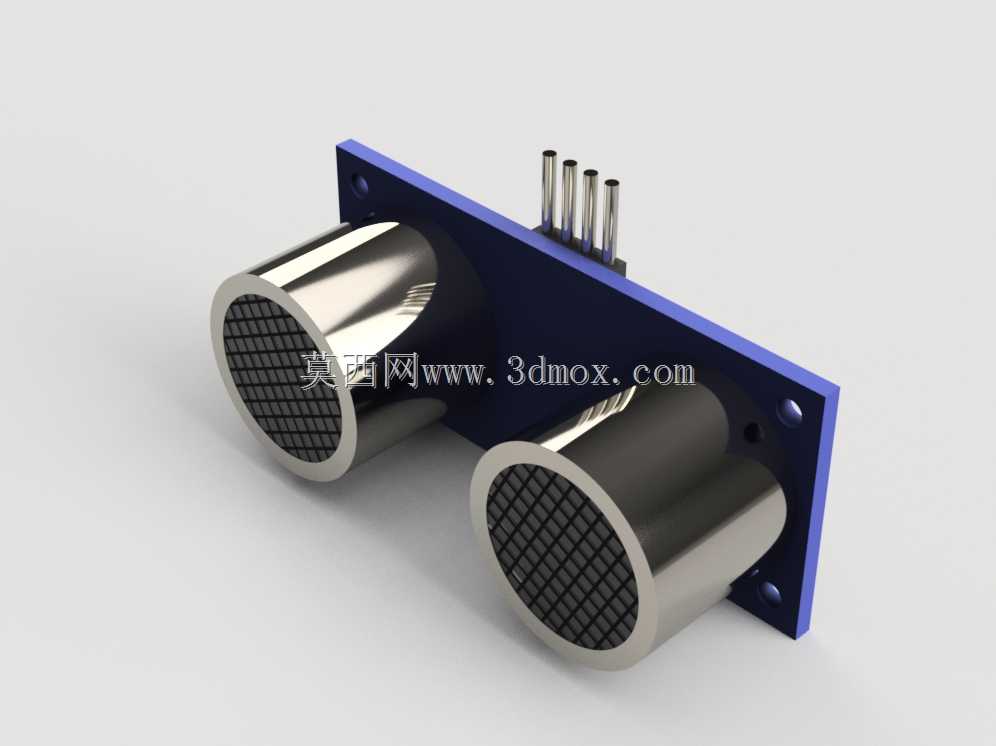

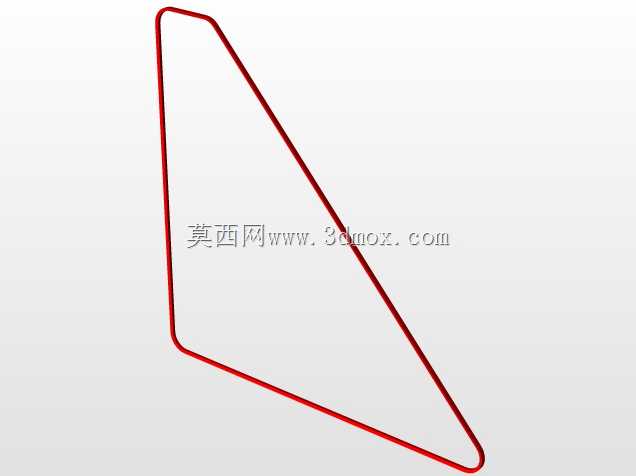

在工业传动系统的生产装配与运维校验场景中，三角皮带作为动力传递的核心通用零部件，其实际长度的一致性与标称值的匹配度，直接决定了传动机构的张紧力稳定性、传动效率以及皮带自身的使用寿命，过长会导致打滑丢转、传动失效，过短则会加剧带轮轴承磨损、拉升皮带疲劳断裂风险，因此精准的长度检测是三角带出厂质检、设备维保换件环节不可或缺的工序。这款三角带测长装置正是为适配这一实际需求设计的专用检测工装，整体采用卧式双轮基准布局，主体为一体化硬质安装基板，两个平行布置的检测带轮严格匹配B型三角带的轮槽截面标准，轮槽角度、槽深、节圆直径均完全贴合通用三角带的啮合尺寸要求，能够保证待测皮带安装后与轮槽完全贴合，避免因啮合间隙导致的测量误差。装置的功能逻辑围绕皮带张紧状态下的长度测量设计，其中一个带轮为固定基准轮，安装位置严格锁定在基板的基准坐标点上，另一个带轮为可滑动张紧轮，配套有恒定张紧力加载结构，能够在测量时为待测三角带施加符合行业检测标准的固定张紧力，完全模拟皮带实际装机后的工作张紧状态，消除松弛状态下测量带来的数值偏差，当张紧力达到设定阈值后，通过读取滑动轮的位移距离结合固定基准轮的节圆参数，即可精准计算出待测三角带的实际有效长度。从设计思路来看，这款装置优先兼顾了检测精度与操作便捷性，整体结构没有冗余的复杂传动部件，基板上预留有标准的安装定位孔，既可以直接放置在质检工作台面上使用，也可以通过螺栓固定在专用检测台架上，适配车间流水线质检、实验室抽样检测、设备维保现场校验等多种使用场景；两个带轮的安装轴均采用高精度同轴设计，转动阻尼控制在极低范围，避免轮体转动卡滞导致皮带张紧力分布不均，影响最终测量结果。装置顶部预留的接线端口可外接位移传感器与数显模块，能够直接将测量得到的长度数值实时输出，替代传统的人工标尺读数方式，进一步降低人为读数误差，同时也可以根据检测需求更换不同槽型的带轮，适配不同规格三角带的长度检测需求，无需重新制作整套工装，大幅提升了装置的通用适配能力。在安装边界方面，装置整体外形紧凑，横向宽度适配常规B型三角带的最小与最大周长检测范围，纵向厚度不超过常规工作台的置物空间要求，底部安装孔的孔距符合通用工装的安装标准，无需对现有检测台架做额外改造即可完成部署，使用时仅需将待测三角带套装在两个带轮上，操作张紧结构加载至标准力值即可完成读数，单条皮带的检测时长可控制在数十秒内，能够满足批量质检环节的效率要求，同时装置的整体结构刚性充足，长期重复使用也不会出现基准轮位置偏移、张紧力衰减等问题，能够长期保持稳定的检测精度。
