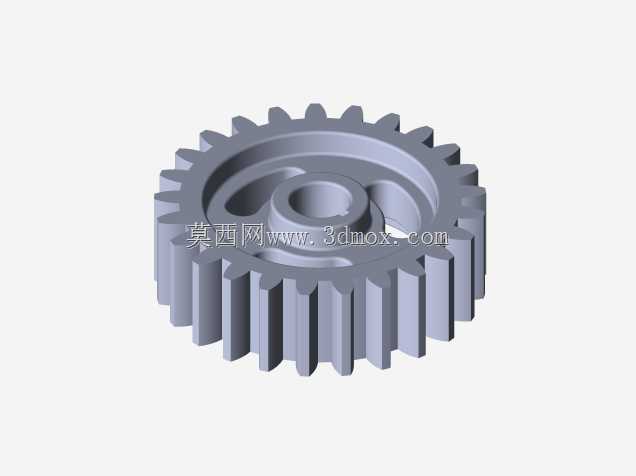

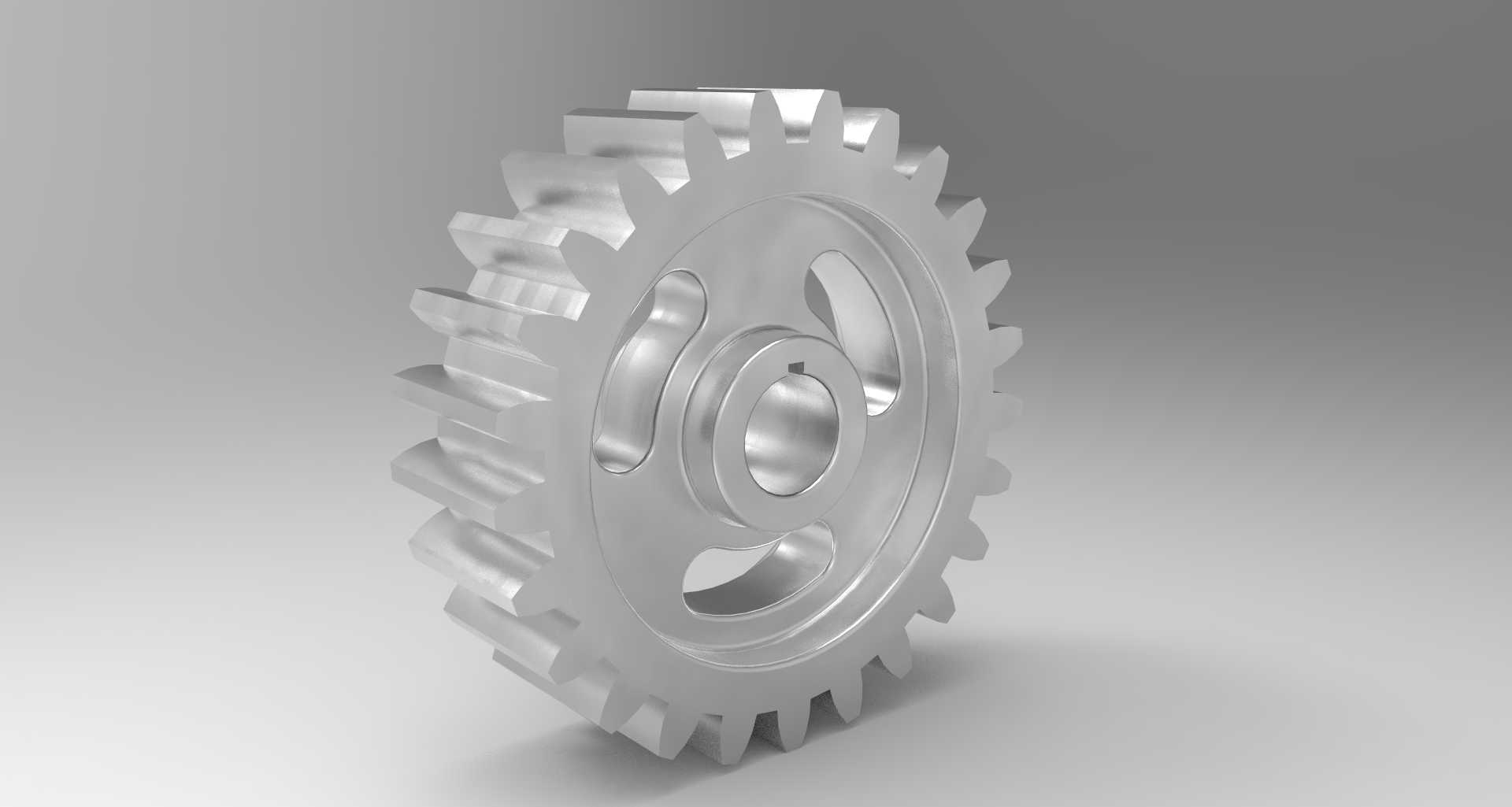

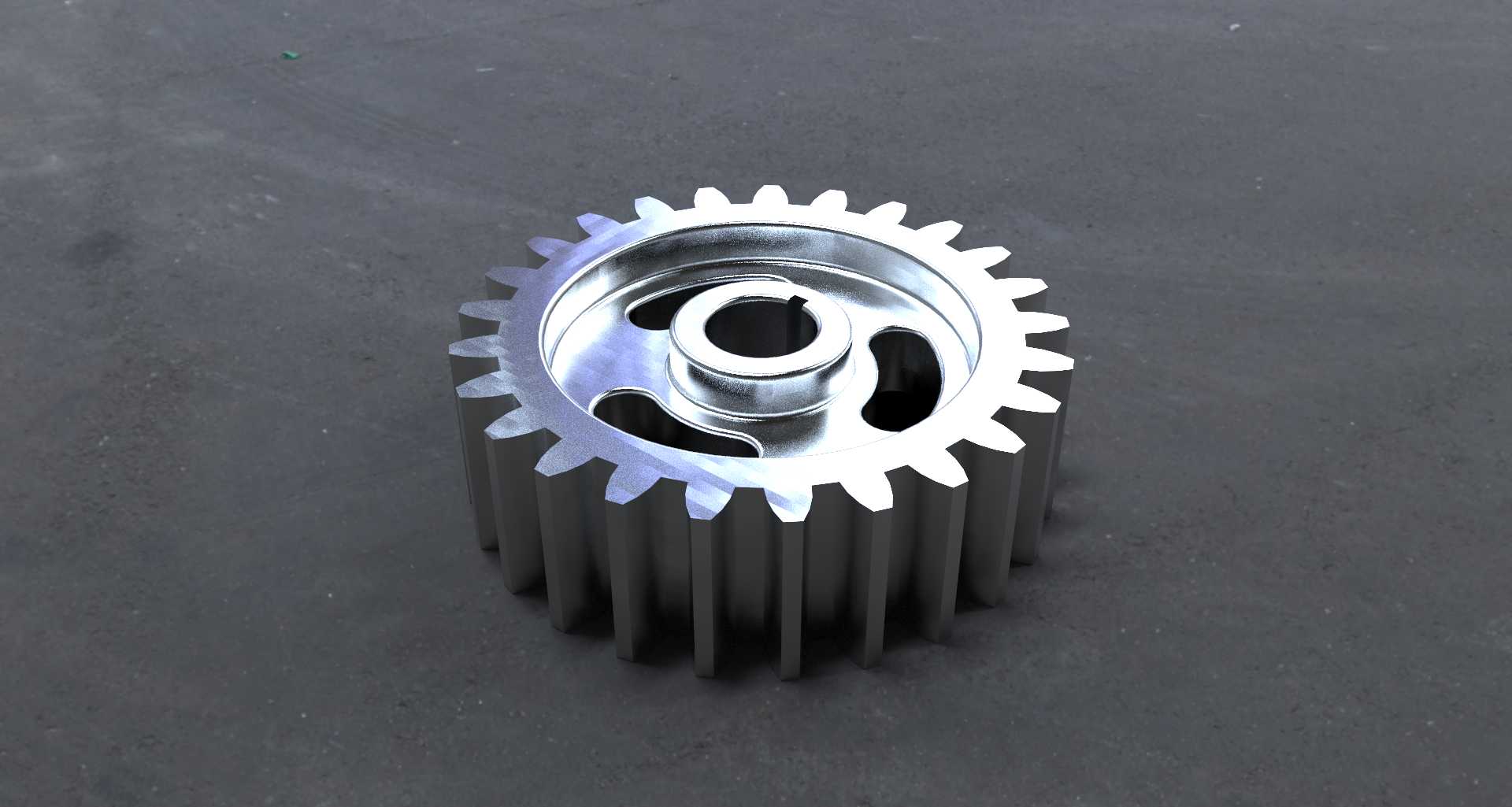

带减重孔结构的金属直齿传动齿轮

这款直齿传动齿轮是机械传动系统中应用极为广泛的基础动力传递部件，常见于中小载荷的平行轴传动场景，在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线传动单元中都能见到这类结构齿轮的身影，核心作用是在两平行轴之间传递恒定转速比的旋转动力，保障传动过程中转速与扭矩传递的精准稳定，不会出现斜齿轮传动附带的轴向分力问题，适配不需要轴向力补偿的紧凑安装空间。从功能特性来看，这款齿轮采用标准渐开线直齿齿形设计，齿廓经过参数化优化，齿向受力均匀，啮合过程中接触应力分布合理，能有效降低传动过程中的齿面磨损与啮合噪音，适合中低转速、载荷平稳的传动工况。齿轮中心设置带键槽的安装轴孔，可通过平键与传动轴实现周向固定，传递额定扭矩时不会出现轴与齿轮的相对打滑，保障动力传递的可靠性；轮毂与齿圈之间设置三个均匀分布的异形减重孔，在不削弱齿轮整体结构强度、不影响齿根抗弯性能的前提下，大幅降低了齿轮自身的转动惯量，既减少了传动启动阶段的动力损耗，也降低了高速运转时的离心应力，提升齿轮的动态运转稳定性。设计过程中，首先根据传动系统的额定传递扭矩、目标传动比确定齿轮的模数、齿数与齿宽参数，再结合配套传动轴的直径确定中心轴孔与键槽的尺寸边界，保证安装时与轴的配合公差符合过渡配合要求，既不会因配合过松出现传动晃动，也不会因配合过紧导致装配困难。齿顶圆、齿根圆的尺寸严格遵循渐开线圆柱齿轮的精度标准，保障与配对齿轮啮合时的齿侧间隙处于合理区间，避免卡齿或传动回程误差过大的问题。减重孔的位置经过结构力学仿真优化，设置在轮毂与齿圈之间的辐板区域，孔边缘做圆弧过渡处理，避免应力集中导致辐板开裂，同时三个孔沿圆周方向均匀分布，保障齿轮整体的动平衡性能，运转时不会出现偏心振动。安装边界方面，齿轮的轴向厚度适配常规传动箱内的轴系安装空间，齿顶圆直径与周边传动部件预留足够的安全间隙，不会出现运转过程中的干涉问题，轴孔端面可加装轴端挡圈实现轴向定位，防止齿轮运转过程中出现轴向窜动，整体结构兼顾了传动可靠性、轻量化需求与装配便捷性，能适配多种常规平行轴传动的安装场景。
