三极组合式大电流接线端子座结构设计

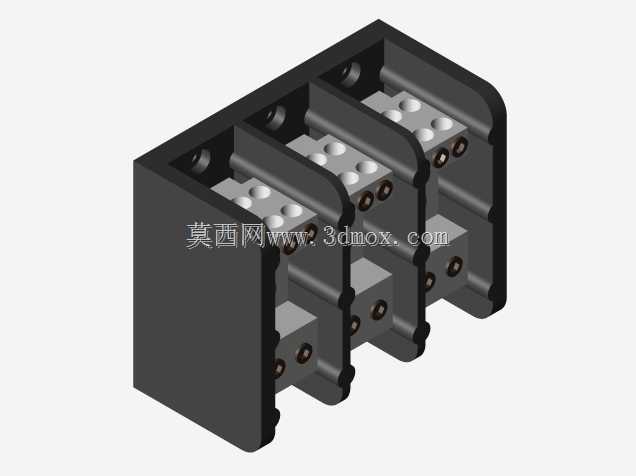

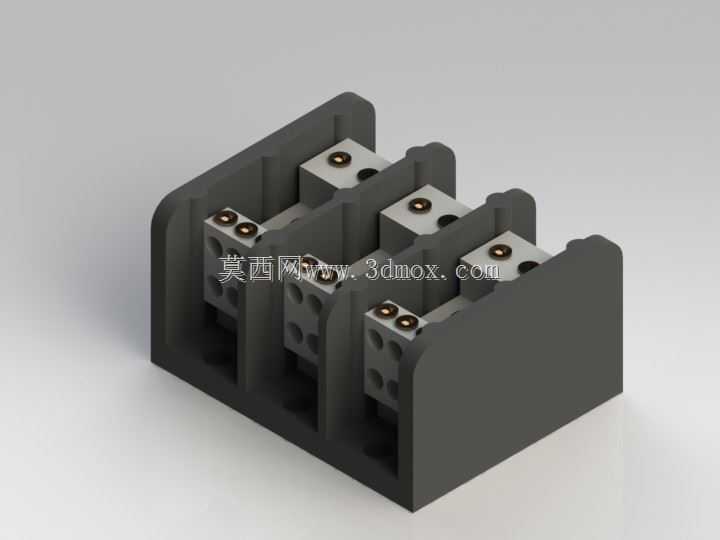

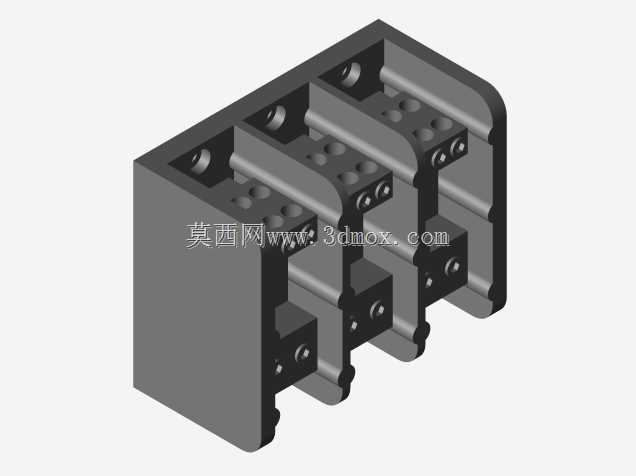

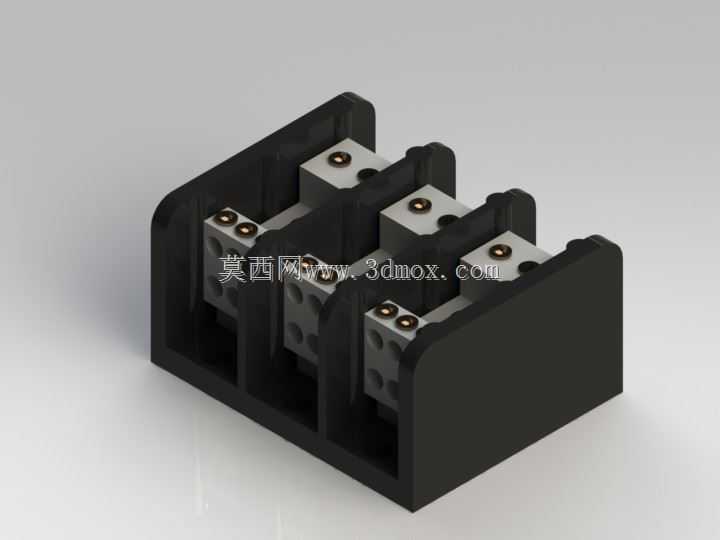

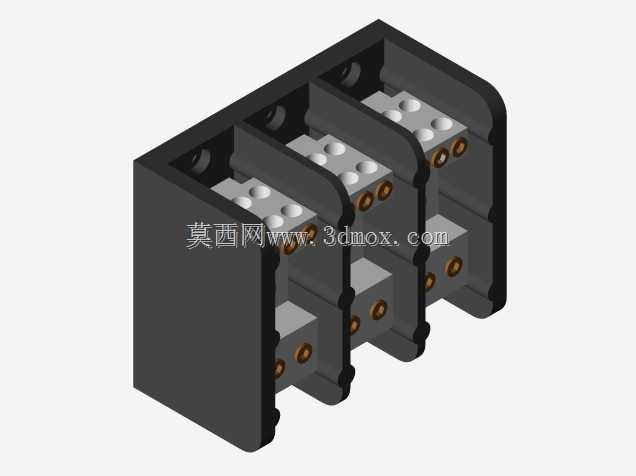

这款三极组合式接线端子座，主要面向低压配电回路的线缆接驳场景，常见于工业控制柜、动力配电箱、小型设备配电单元内部，承担多股大截面动力线缆的固定、分线与绝缘隔离作用，是低压配电系统中保障线缆连接可靠性、避免相间短路故障的核心基础部件。实际使用中，这类端子座可同时完成三路独立相线的线缆接驳，每极可适配单股或多股绞合的铜芯动力线缆，通过顶部的锁紧螺丝将线缆端头牢牢压接在导电基座上，避免设备运行过程中因震动、热胀冷缩导致的线缆松脱、接触不良、接头发热等常见电气故障，同时相邻极之间通过一体式的绝缘隔筋形成物理隔离，可有效防止不同相位线缆之间的飞弧、短路风险，提升配电回路的运行安全性。从设计思路来看，这款端子座采用基座与导电模块组合的结构形式，外部绝缘基座选用耐温、阻燃的绝缘工程塑料一体注塑成型，基座两侧设置有安装固定位，可通过螺丝直接固定在柜体内的安装梁或安装板上，基座内部预留了三个独立的导电模块安装腔，每个腔室之间的隔筋高度高于导电件的最高位置，可充分满足低压电气的爬电距离与电气间隙要求，避免高湿、多尘环境下的绝缘失效问题。导电模块采用高导电率的铜质基材加工而成，表面做镀镍防氧化处理，既可以降低接触电阻减少接头发热，也能长期抵御工业环境中的潮气、腐蚀性气体侵蚀，延长部件的使用寿命。每个导电模块上设置有两个独立的锁紧螺丝位，既可以接入单路进线完成分线输出，也可以实现同相位线缆的跨接扩展，适配不同的接线需求。从安装边界来看，这款三极端子座的整体外形紧凑，宽度方向适配常规柜内安装的空间要求，接线端的进线孔高度与深度可匹配常规10平方及以下规格的动力线缆接入，安装孔位的间距符合通用配电部件的安装尺寸规范，无需额外定制安装支架即可直接替换同规格的传统端子排，安装维护十分便捷。端子座的进线端做了导向倒角设计，线缆穿入时无需精准对位即可顺利插入压接位置，降低现场接线的操作难度，顶部的锁紧螺丝采用标准规格，使用常规螺丝刀即可完成锁紧操作，适合现场施工、后期运维的快速作业需求。
