带O型密封的快插式气动直通接头

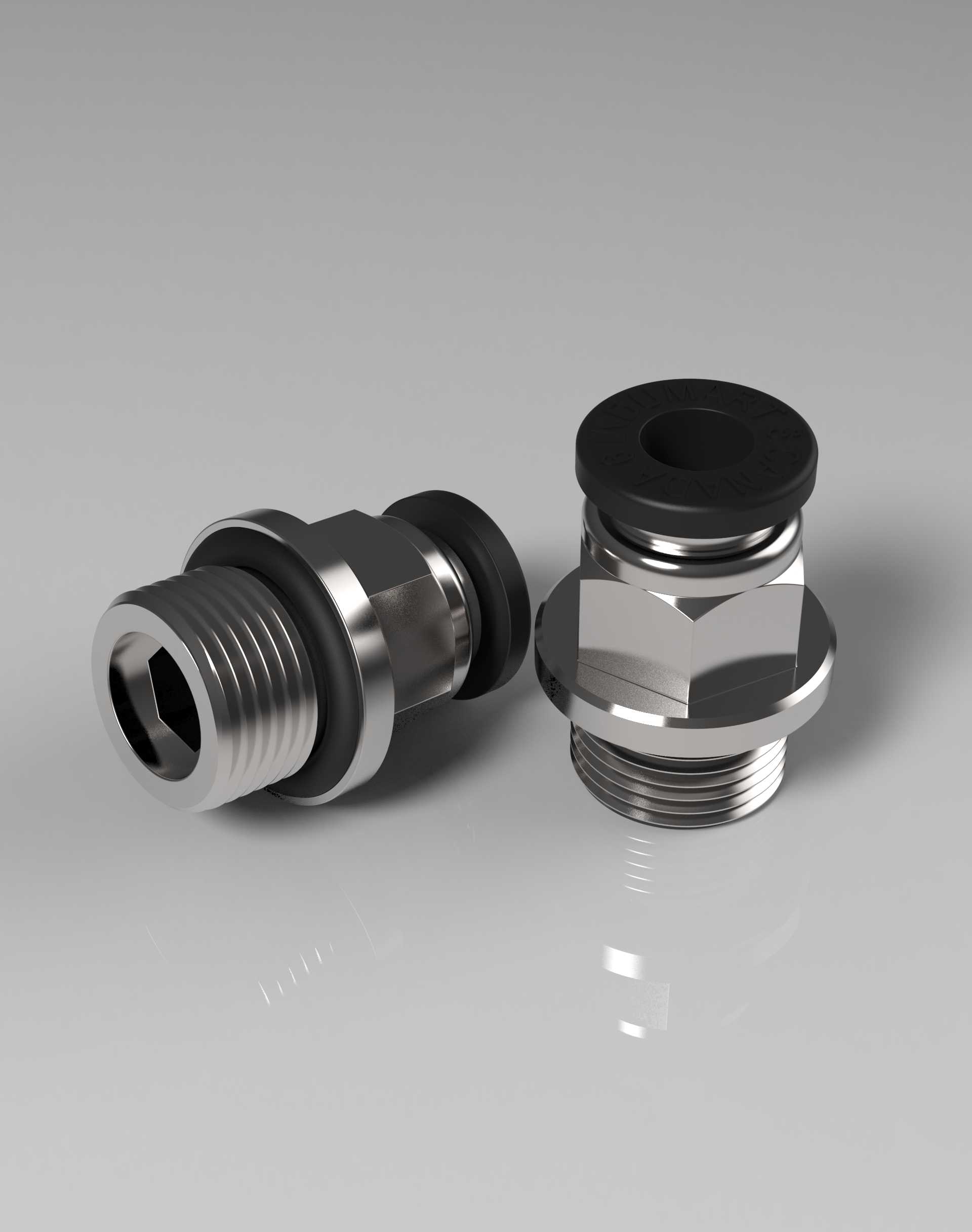

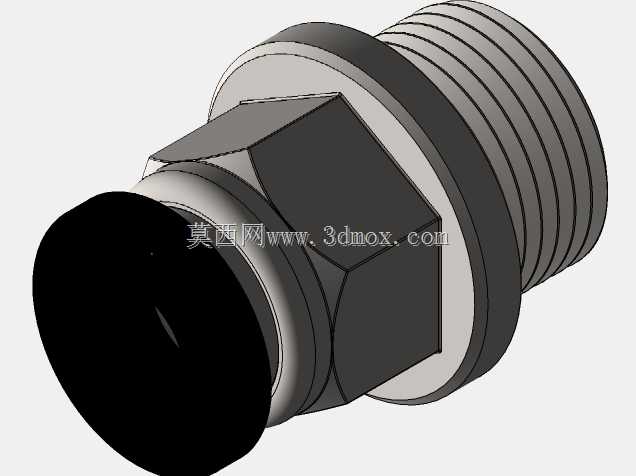

这款快插式气动接头是气动管路系统中应用极为广泛的基础连接件，主要服务于工业气动控制回路、自动化生产设备气路、小型气动工具供气管路、轻工包装设备气动系统等场景，承担着硬质气动元件与柔性气动软管之间的密封连通作用，是保障气动系统气压稳定、管路连接效率的核心基础配件。不同于传统螺纹硬连接的接头，这款接头采用了快插式的软管连接端设计，无需额外的卡套、箍圈等辅助紧固件，操作人员仅需将适配外径的气动软管垂直插入接口端，内部的弹性卡爪就会自动咬合软管外壁，配合内置的密封胶圈实现无泄漏的牢固连接，大幅降低了气动管路的装配与后期维护的工时成本，在需要频繁调整气路布局的自动化生产线场景中，这类快插接头的应用占比远超传统硬连接接头。接头的螺纹端采用了标准外螺纹设计，可直接适配各类气动阀岛、气缸进气口、气源处理元件的对应内螺纹接口，螺纹根部预装的O型密封圈能够在螺纹拧紧后填充螺纹端面与元件安装面之间的装配间隙，无需额外缠绕生料带或加装密封垫片，即可实现可靠的端面密封，有效避免了传统螺纹连接因密封操作不规范导致的气压泄漏问题，同时也减少了密封耗材的使用。在设计思路上，这款接头充分考虑了气动系统的实际使用需求，主体采用金属材质加工，兼顾了结构强度与耐用性，能够承受常规工业气动系统0-1MPa的工作压力，接头的六角拧动面尺寸符合通用扳手的操作空间要求，安装时无需特殊工装，使用普通开口扳手即可完成拧紧操作，不会因为拧动面过小导致安装时打滑损伤接头表面。快插端的接口尺寸适配外径6mm的标准气动软管，螺纹端为1/8规格的标准管螺纹，整体安装边界紧凑，接头突出安装面的长度较短，能够适配安装空间局促的紧凑型气动设备内部气路布局，不会因为接头尺寸过长导致设备内部管路排布拥挤，也避免了突出的接头在设备运行过程中被剐蹭导致的管路脱落风险。接头内部的流道采用了等径直通设计，没有突兀的变径或转角结构，压缩空气通过时的压力损失极小，不会因为接头的流道设计导致供气压力不足，影响末端气动执行元件的输出力稳定性。快插端的解锁结构采用了按压式释放设计，需要拆卸软管时仅需按下接头端部的释放环，内部卡爪就会自动松开软管，可直接拔出软管进行管路调整，拆卸过程不会损伤软管外壁，同一根软管可反复进行插拔操作，有效降低了管路调整时的耗材损耗。接头的金属表面做了防锈处理，在车间多粉尘、少量凝露的工况下也能长期保持外观完好，不会因为表面锈蚀污染管路内部的压缩空气，也避免了锈屑脱落堵塞气动元件的精细节流孔，保障整个气动系统的长期运行稳定性。
