Nema23规格280oz步进电机结构设计

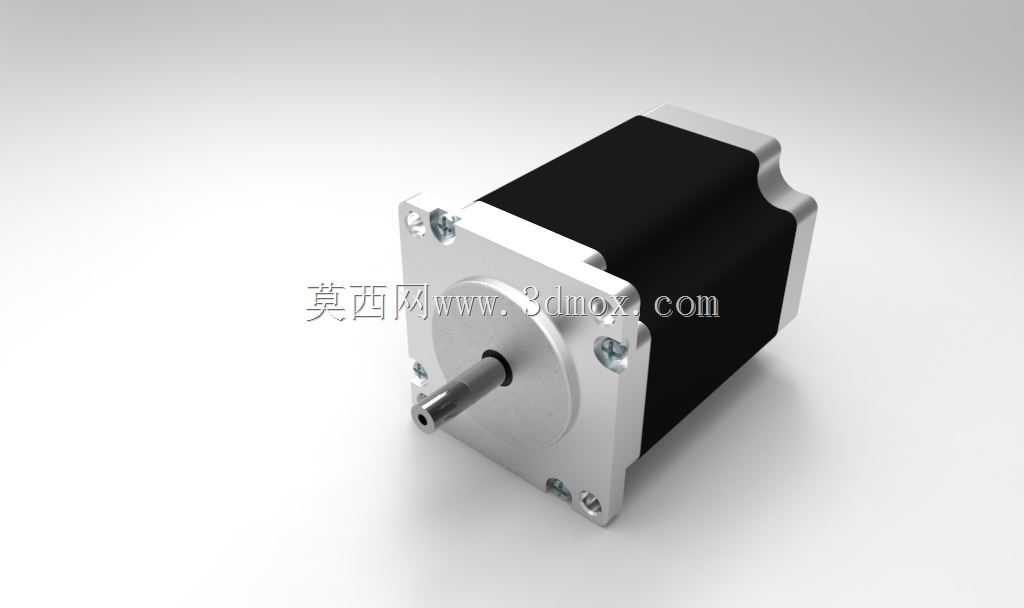

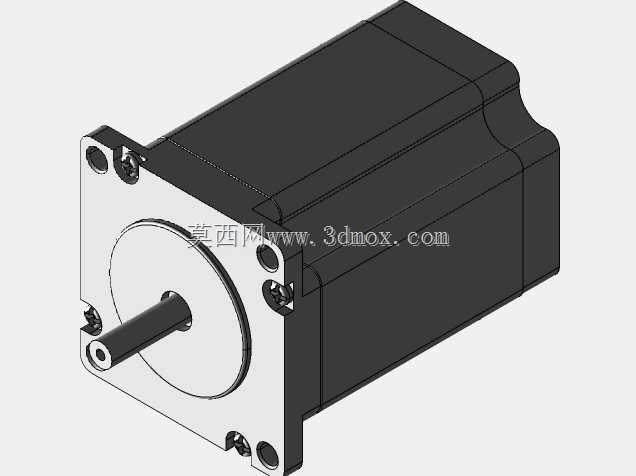

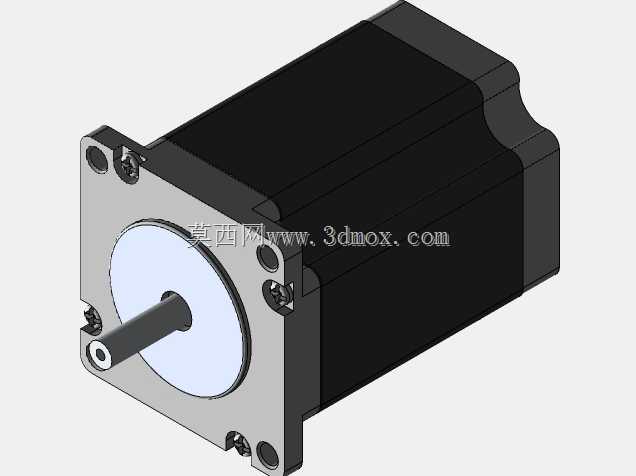

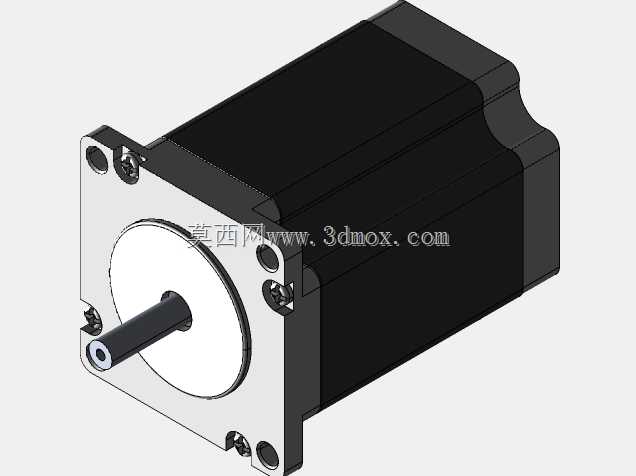

这款Nema23规格的步进电机，是数控传动场景中应用极为广泛的动力执行部件，常见于小型数控雕刻机、桌面级3D打印设备、自动化点胶工位、小型传送带驱动模组以及精密检测工装的位移驱动环节，能够在开环控制场景下实现精准的角位移输出，无需额外加装位置反馈装置即可达成较高的定位精度，大幅降低整套工控设备的搭建成本与调试复杂度。从实际用途来看，该电机主要负责将电脉冲信号转化为对应的机械转角输出，每接收到一个驱动脉冲信号，就会按照设定的方向转动固定的步距角，通过控制脉冲的发送数量即可精准控制转轴的转动角度，同时也可通过调整脉冲发送频率来控制电机转动的转速与加速度，完美适配需要精准定位、匀速进给的各类自动化传动场景。在功能特性层面，这款280oz扭矩规格的Nema23步进电机，拥有足够的输出扭矩储备，能够在中低转速区间维持稳定的扭矩输出，不会出现明显的扭矩衰减问题，可直接驱动丝杠、同步带轮等传动负载，省去额外的减速机构搭建需求；电机本体采用方形安装法兰设计，外壳做了黑色氧化喷塑处理，既能够提升壳体的散热效率，也可在车间多尘、有少量切削液飞溅的工况下起到一定的防护作用，前端盖采用精加工铝合金材质，转轴为高强度合金钢加工而成，轴端预留了标准的平面卡位，方便安装同步轮、联轴器等连接部件，避免传动过程中出现打滑空转的问题。在设计思路上，这款电机严格遵循Nema23安装尺寸标准做结构优化，定子与转子的间隙控制在极小的公差范围内，既保证了磁路的导通效率，也避免了转动过程中出现扫膛问题；绕组采用耐高温漆包线绕制，能够支持长时间连续运行而不出现过热退磁问题，后端预留了标准的接线端子位，方便用户快速连接驱动器完成接线调试。从外形尺寸与安装边界来看，这款电机的法兰边长为标准57mm，安装孔位间距符合Nema23通用规范，转轴直径、轴伸长度都采用行业通用尺寸，用户在做设备结构设计时，无需额外定制安装支架，直接选用市面上通用的Nema23电机固定座、联轴器即可完成装配，电机本体的长度与280oz的扭矩参数做了匹配设计，既不会因为长度过长占用过多设备内部安装空间，也能保证足够的扭矩输出能力，适配大部分桌面级工控设备的内部安装空间限制，安装时只需保证电机轴与被驱动部件的同轴度在公差范围内，即可长时间稳定运行，大幅降低设备的装配调试难度。
