小型真空驱动电机结构设计方案

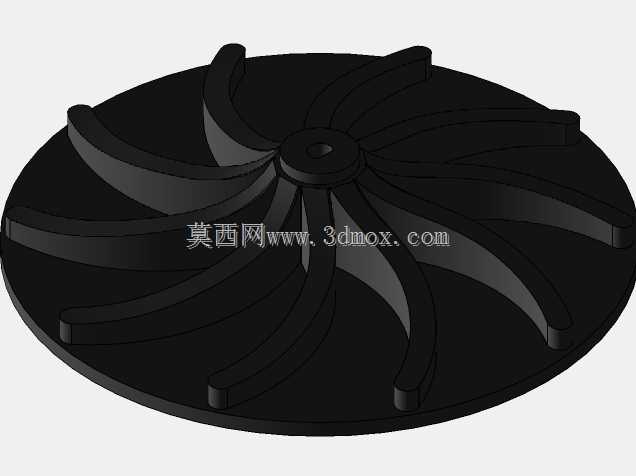

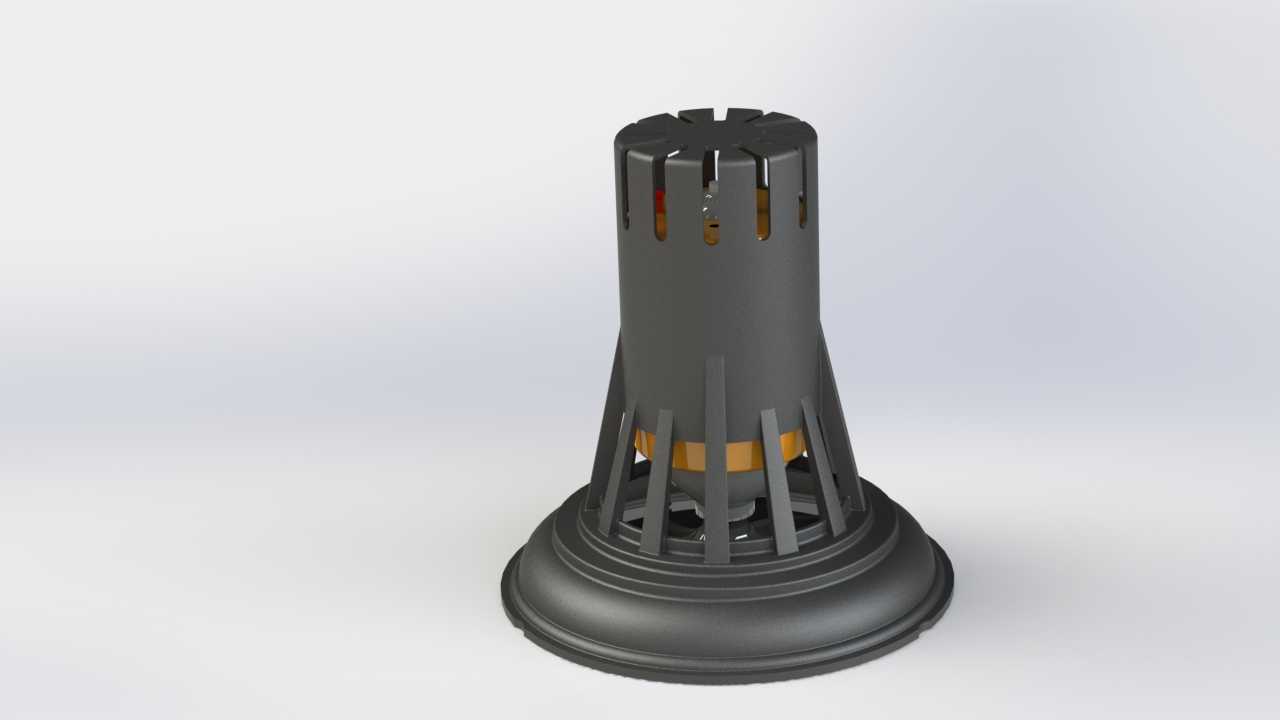

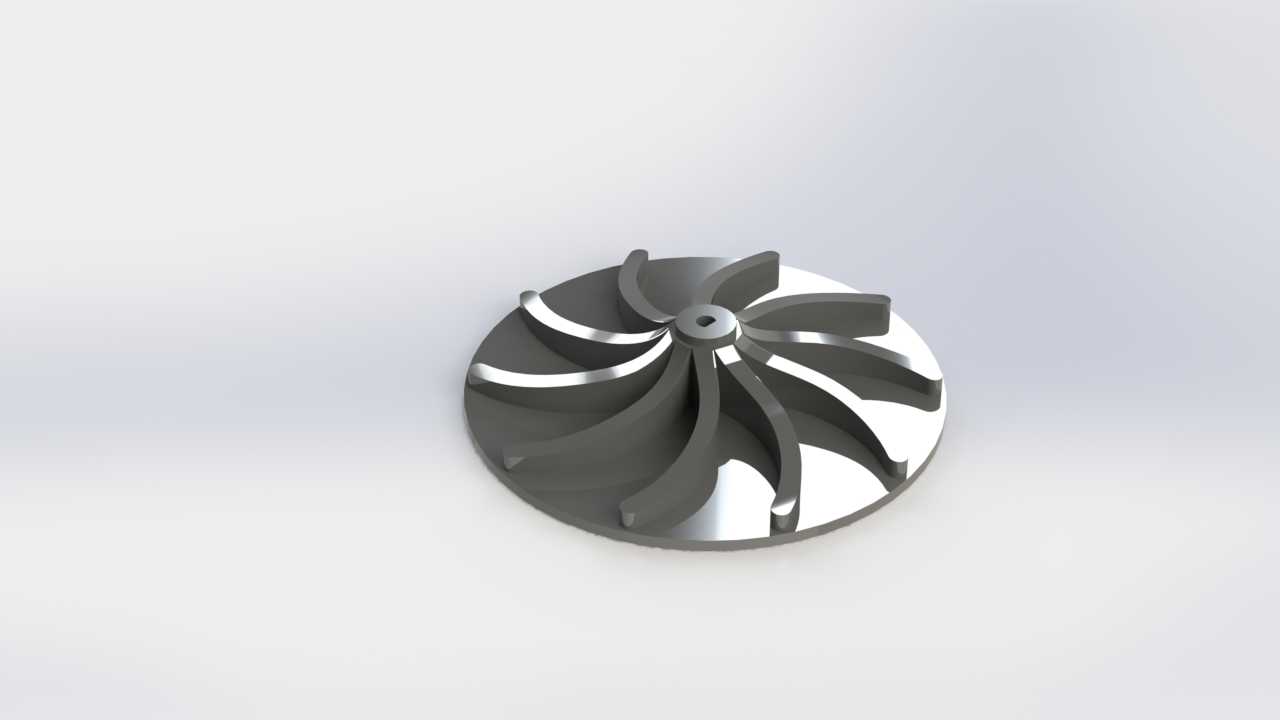

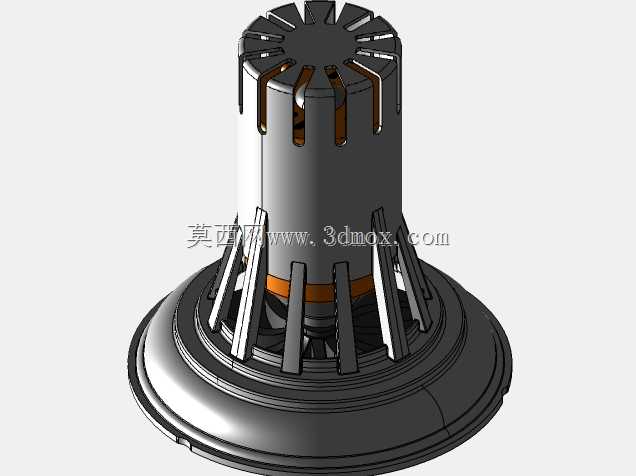

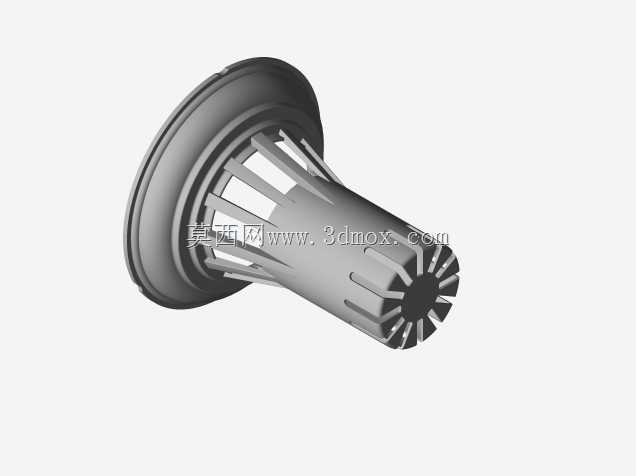

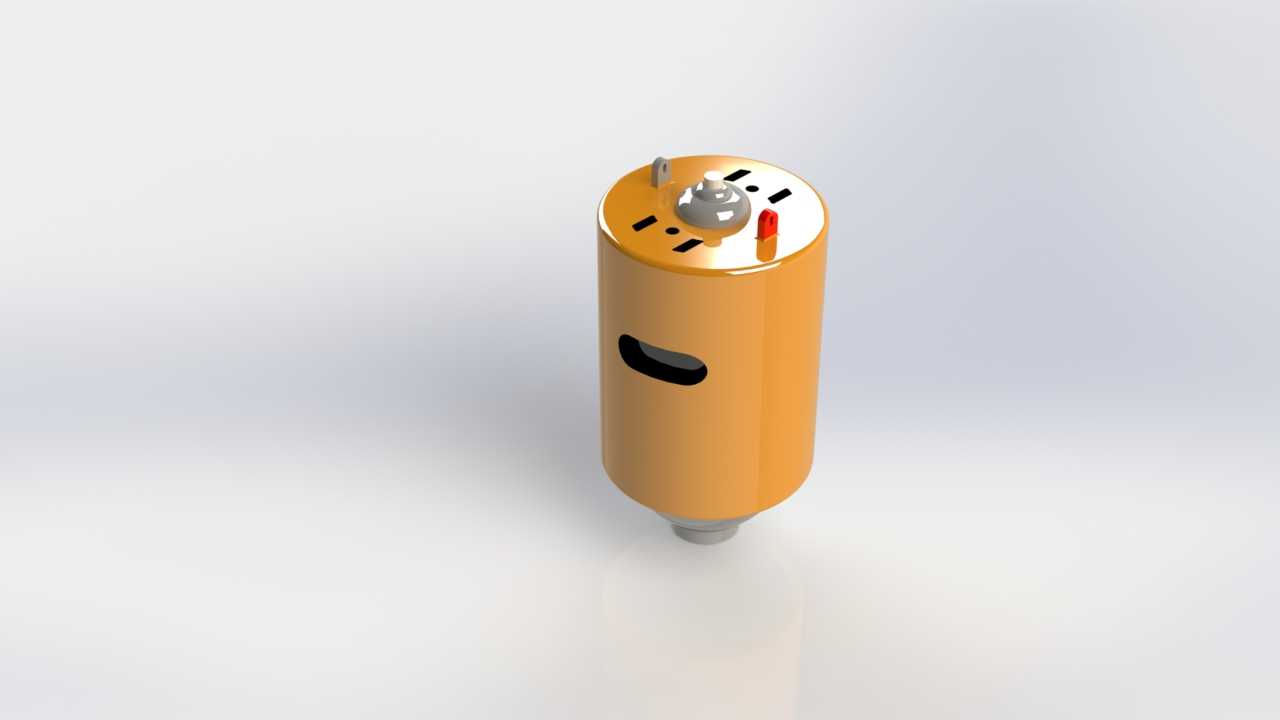

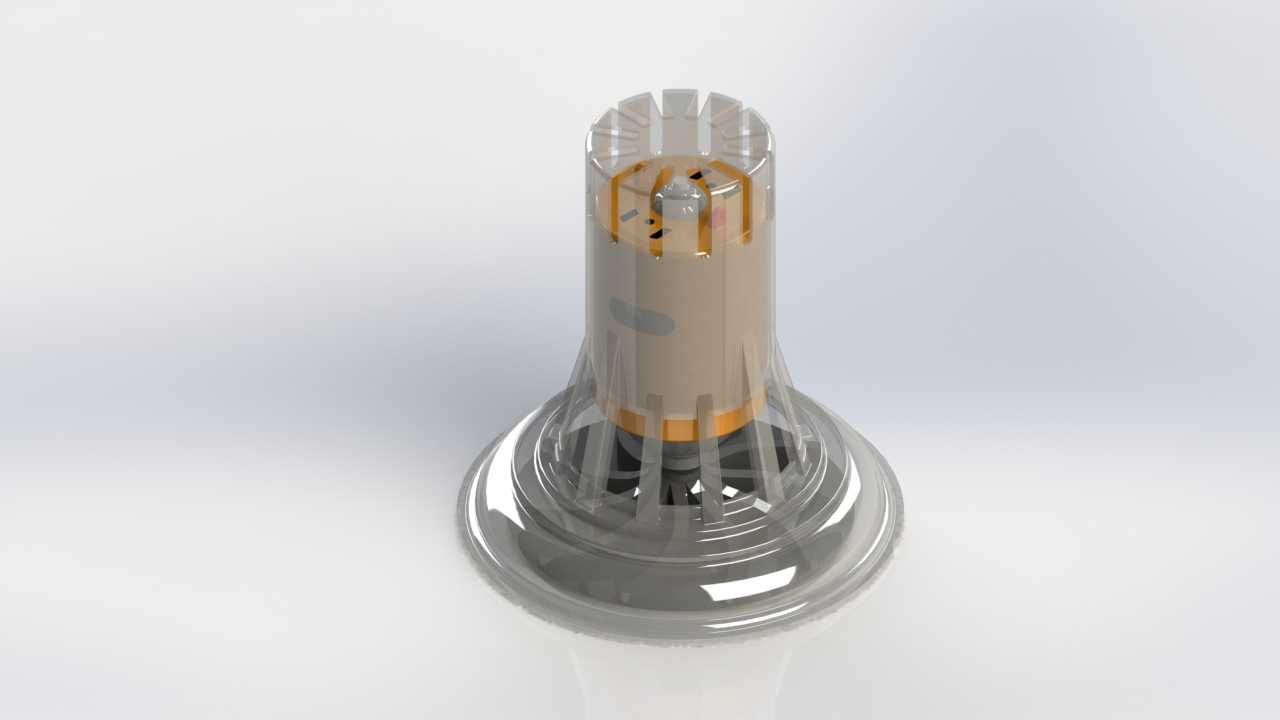

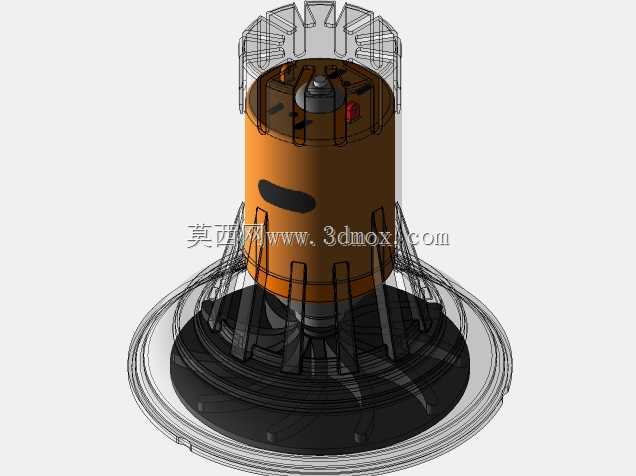

这款真空电动机主要面向小型负压抽吸类设备的动力需求设计，常见应用场景覆盖桌面级真空吸附工装、小型便携吸尘设备、精密元器件负压拾取装置、实验室小型真空抽滤配套动力单元等领域，能够在低负压工况下提供稳定的动力输出，适配对安装空间有严格限制的紧凑型设备布局。从实际用途来看，该电机通过内置叶轮的高速旋转形成腔体内部负压差，既可以独立作为小型真空发生装置的动力核心，也可以直接集成在终端设备内部，省去外接真空管路的复杂布局，降低设备整体的装配复杂度与后期维护成本。在功能特性上，这款电机采用透明外罩的结构设计，能够直观观察内部叶轮的运转状态，方便设备调试阶段快速判断叶轮是否存在卡滞、动平衡异常等问题；内部绕组与导流结构做了同轴度优化，运转过程中振动幅度控制在较低水平，能够适配对振动敏感的精密作业场景；底部采用法兰式安装结构，安装接触面做了平整化处理，能够保证与设备安装面的紧密贴合，减少负压泄漏的风险。设计思路上，整体采用同轴分层布局，从底部安装座到中部绕组腔体再到上部叶轮仓，所有结构均围绕中心转轴做对称设计，既保证了转子运转的动平衡性能，也最大化压缩了径向尺寸，适配狭小空间的安装需求；外罩采用卡扣式连接结构，无需额外紧固件即可完成外罩与主体的装配，后期清理叶轮仓积尘时拆装十分便捷；导流筋条沿着叶轮旋转方向做倾斜角度优化，能够减少气流在腔体内部的紊流损耗，提升负压生成效率。外形尺寸与安装边界方面，整体为类圆柱型结构，底部法兰直径略大于主体腔体直径，安装孔位沿法兰圆周均匀分布，能够适配常规小型电机的安装孔距标准，替换现有同规格动力单元时无需重新改动设备安装结构；轴向总长度控制在紧凑区间，不会在设备内部占用过多轴向空间，接线端从侧面引出，避免轴向走线对安装空间的额外占用；叶轮仓顶部预留了标准的负压接口位，能够直接对接常规规格的气管，无需额外做转接头适配。
