带气动执行机构先导控制的对夹式蝶阀结构

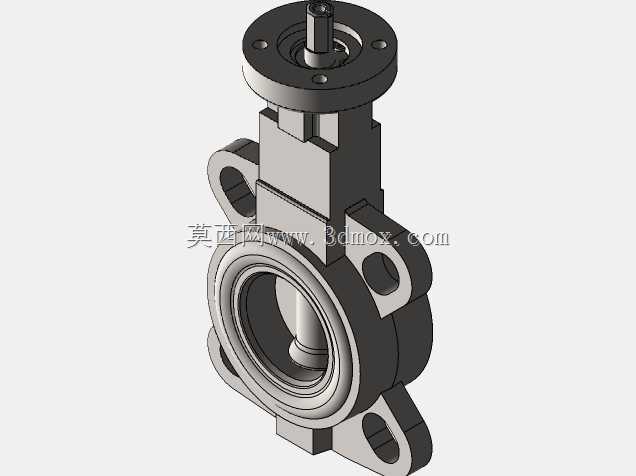

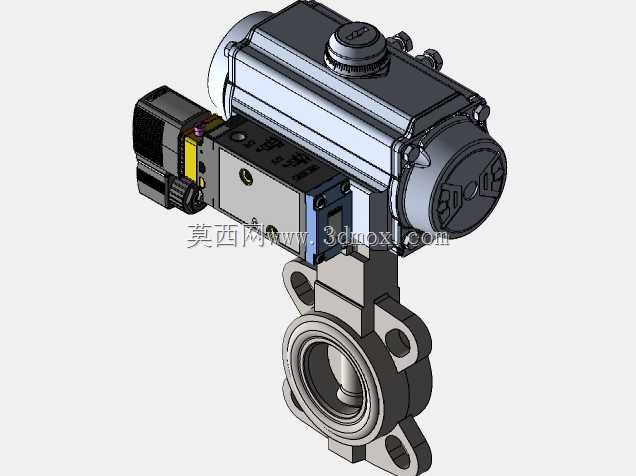

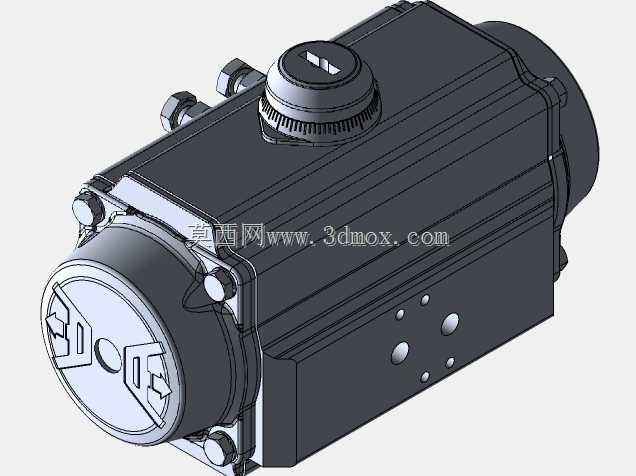

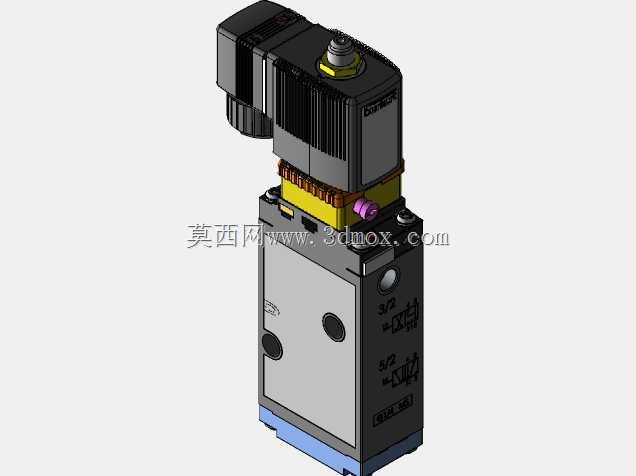

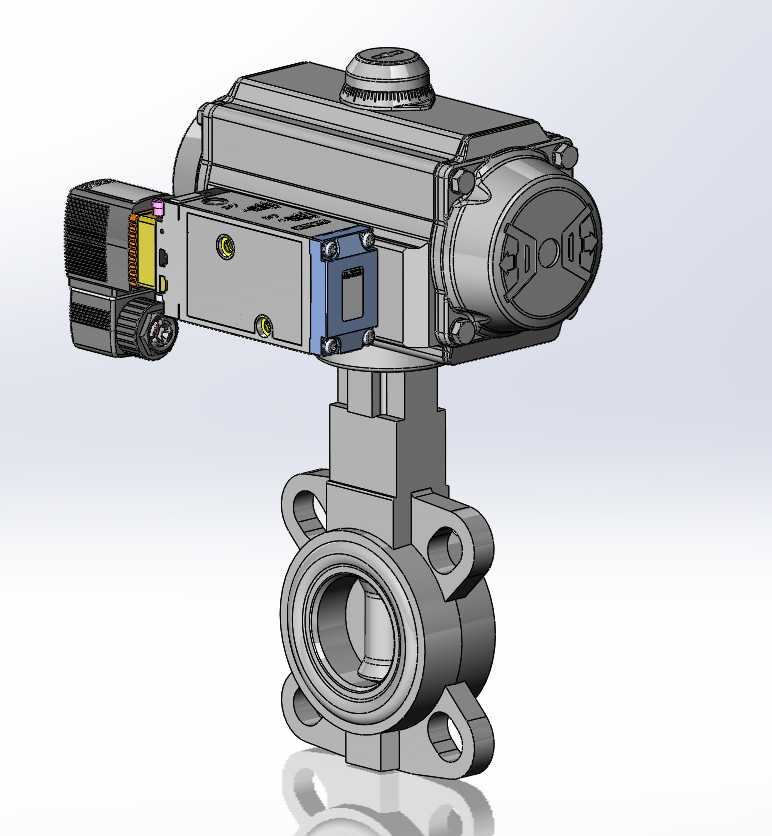

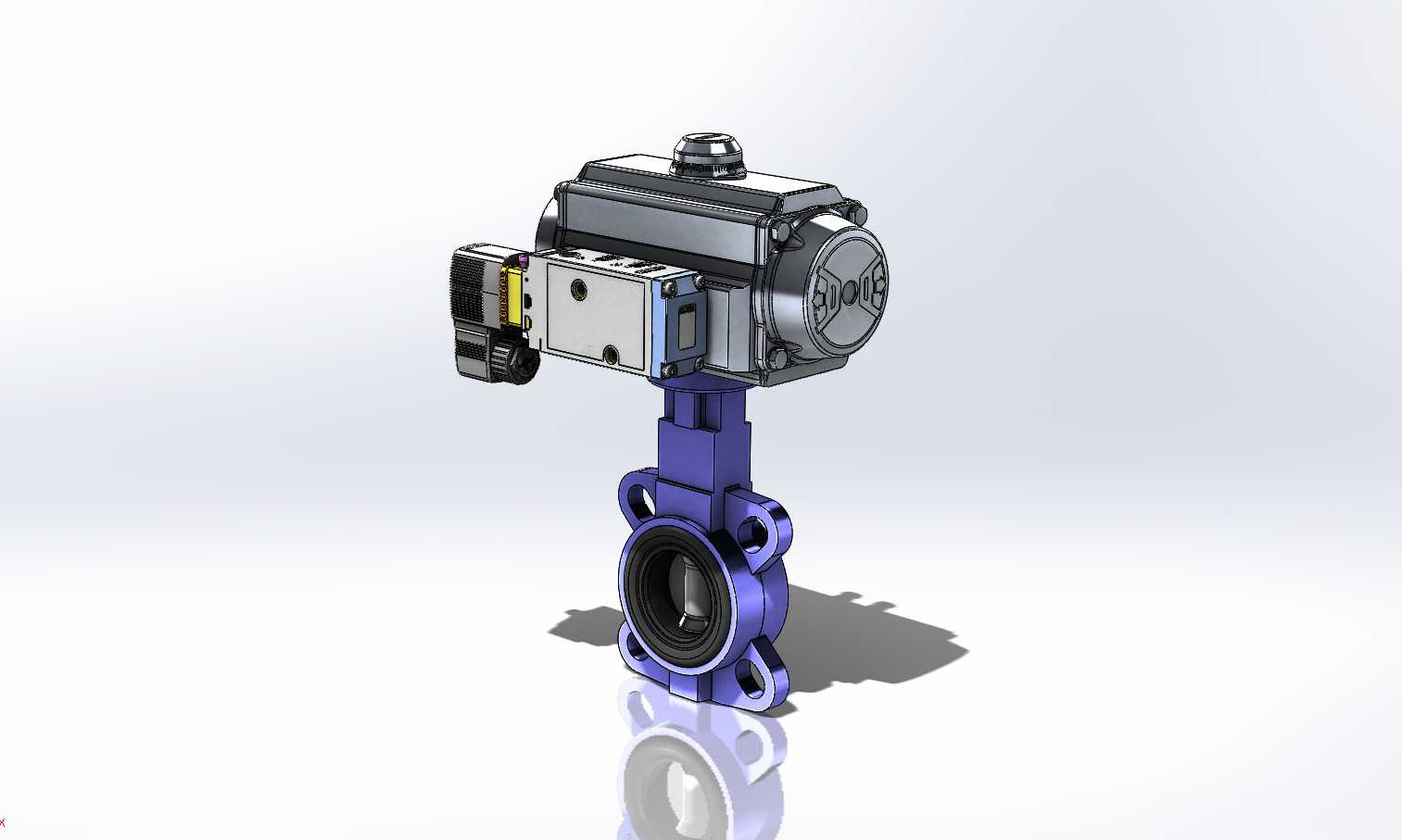

这款集成气动执行机构与先导阀的蝶阀，主要面向中小口径工业流体管路的通断控制场景，在水处理、化工介质输送、暖通空调循环、轻工制程管路中都有广泛适配性，可实现管路介质的快速截断与导通操作，相比手动蝶阀无需人工近距离操作，适配自动化产线的远程控制需求，在有防爆要求的车间、高空布设的管路、人员不便频繁抵达的管段中，能大幅降低操作人力成本，提升管路控制的响应效率。产品采用对夹式安装结构，阀体为灰铸铁材质，适配公称通径50mm的管路，安装时可直接夹持在两片对应规格的管路法兰之间，无需额外配置法兰端结构，能有效压缩管路安装的轴向占用空间，适配紧凑排布的管廊、设备内部集成管路的布设需求，密封件采用EPDM材质，可适配常规水基介质、弱腐蚀性流体的密封需求，密封面贴合紧密，截断状态下无内漏风险。上部的气动执行机构采用弹簧复位结构，双位置控制逻辑，在气源供给时驱动阀瓣旋转导通管路，气源断开时依靠弹簧力自动复位截断管路，可在失气场景下自动回到安全截断位置，避免介质失控输送引发的生产风险；集成的先导阀可实现小气量控制大气缸的动作逻辑，降低控制回路的气源消耗，同时提升执行机构的动作响应速度，避免大缸径直接充排气带来的动作迟滞问题，气路接口采用标准G1/4螺纹，可直接对接常规工业气源管路，无需额外定制转接头。设计过程中优先考虑了安装维护的便捷性，执行机构与阀体之间采用标准支架连接，后期可单独更换执行机构或阀体部件，无需整体报废；阀杆与阀体之间设置多重密封结构，避免介质沿阀杆渗漏，执行机构的气源接口、指示标识都设置在便于观察与操作的方位，安装后可直观看到阀门的开关状态，日常巡检无需额外拆装检测即可判断阀门工况。整体结构紧凑，执行机构与阀体的重心同轴布设，安装后不会对管路法兰产生额外的偏载力矩，适配水平、垂直等不同走向的管路安装需求，气动部件的防护等级可适配常规工业车间的多尘、潮湿环境，长期运行无需频繁拆解维护。
