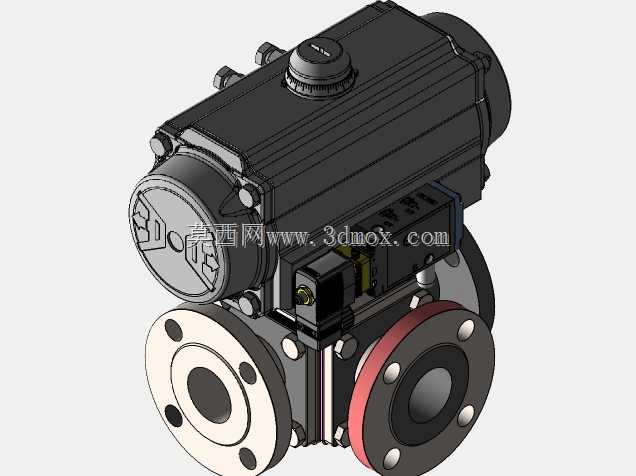

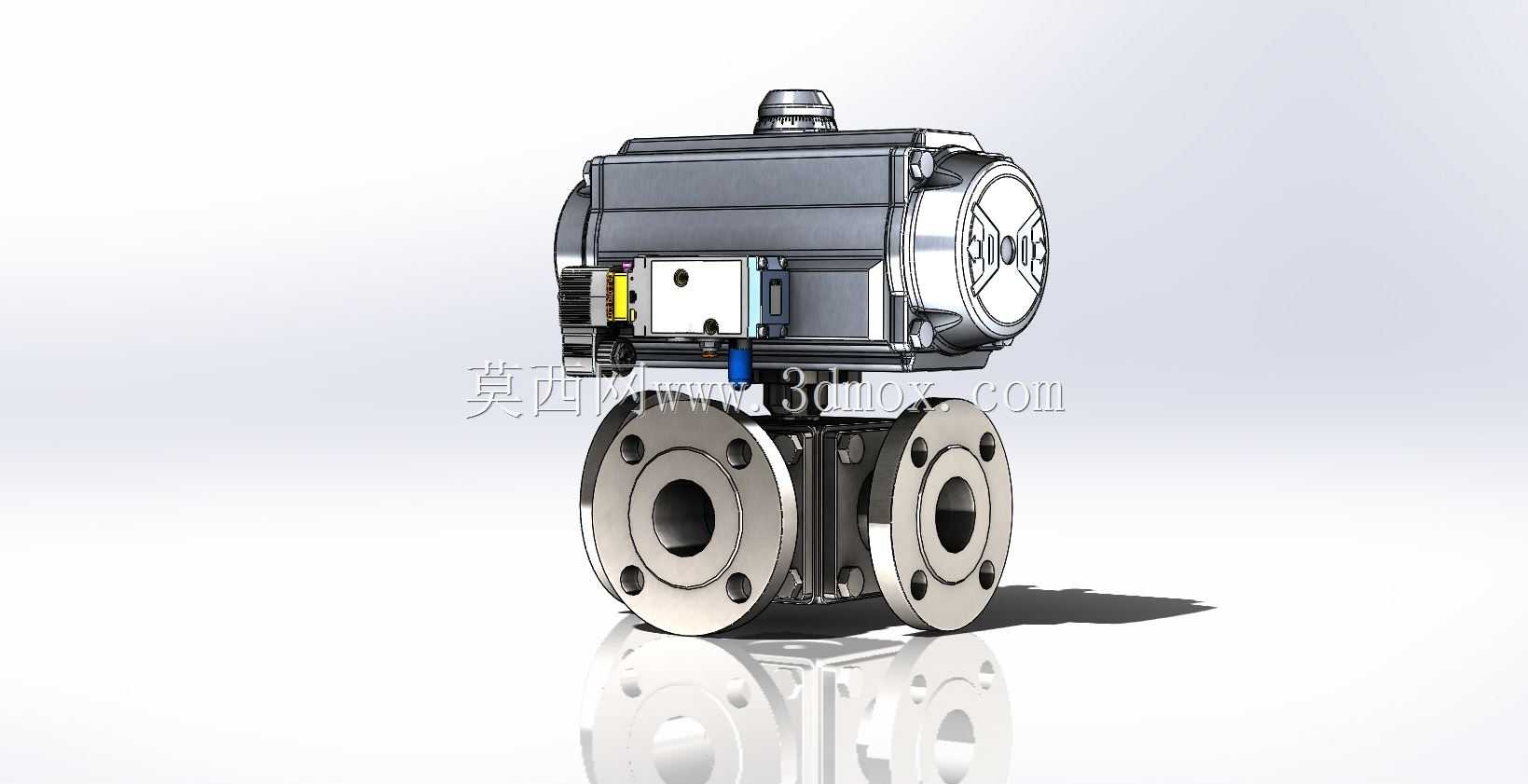

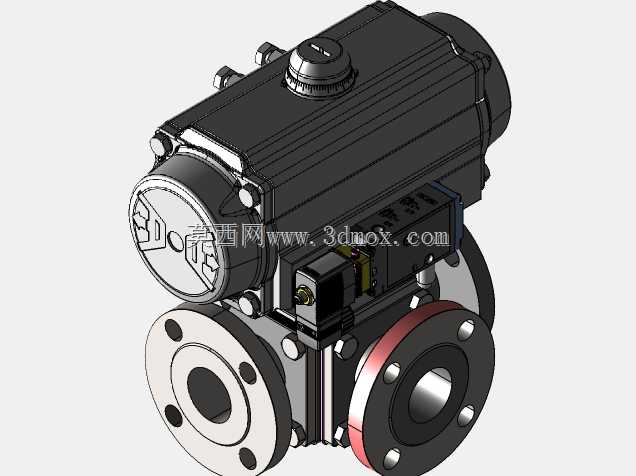

气动驱动法兰连接DN50三通球阀结构

这款三通球阀主要面向工业流体管路的换向与通断控制场景，在精细化工、食品饮料加工、水处理、制药洁净管路等领域有着广泛应用，能够在不改动主管路布设的前提下，快速实现介质流向切换、两路介质合流或者单路介质分流的作业需求，替代传统管路中多台两通阀组合的布设方案，大幅缩减管路安装空间，降低管路泄漏风险点。产品采用气动驱动作为动力源，配套弹簧复位式的失效安全结构，当驱动气源失压时，阀体会自动复位至预设的安全通路位置，避免管路介质失控引发的生产安全风险，适配工业现场常见的24V控制信号，可直接接入常规的工业自动化控制系统，无需额外增设信号转换模块。阀体整体采用不锈钢材质打造，能够耐受常规腐蚀性介质的冲刷，适配洁净工况、弱腐蚀工况的使用需求，端口采用法兰连接形式，法兰尺寸严格遵循通用管路连接标准，公称通径为DN50，也就是两英寸规格，压力等级适配150PSI的常规中低压管路工况，安装时可直接与同规格的管路法兰配对，无需额外制作过渡转接件。气动驱动端的气源接口采用1/4螺纹规格，可直接匹配工业现场通用的气动软管接头，降低现场安装的配件准备成本。在设计思路上，这款产品将气动执行机构与三通阀体做了一体化集成设计，执行机构输出轴与阀芯的连接采用无间隙传动结构，避免长期开关动作后出现传动间隙导致的阀位偏差，执行机构外壳采用硬质密封结构，能够适配车间内多粉尘、轻度溅水的安装环境，阀体流道采用等径通孔设计，介质流经阀体时的流阻更低，不会出现明显的压力损失，也不容易残留介质杂质，降低管路维护时的清理难度。安装边界方面，整体结构的重心沿阀体法兰中心线垂直分布，安装时只需保证法兰对接面的平行度与密封垫片的居中放置即可，执行机构顶部预留了阀位指示空间，可直观观察当前阀门的通路状态，侧面的电磁阀组件采用模块化快装结构，后期维护更换时无需拆解整个执行机构，大幅缩短现场故障停机的维护时长。
